GNS3桥接eNSP
1、安装GNS3以及eNSP本步骤省略，

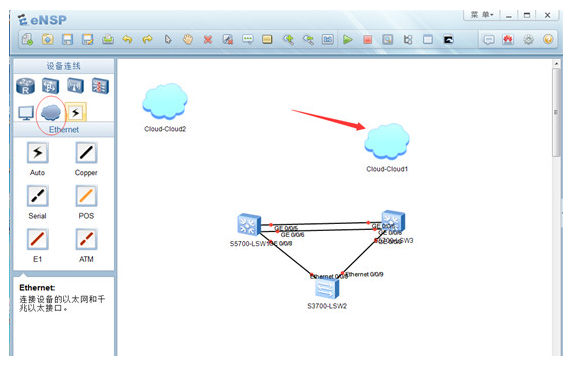

2、拖动交换机和云设备到面板
乾颐堂Ender:GNS3桥接eNSP.不同厂商设备模拟器的互联
云设备是我们的重点设备。这就是一个中继设备。将用它连接到GNS3的模拟设备

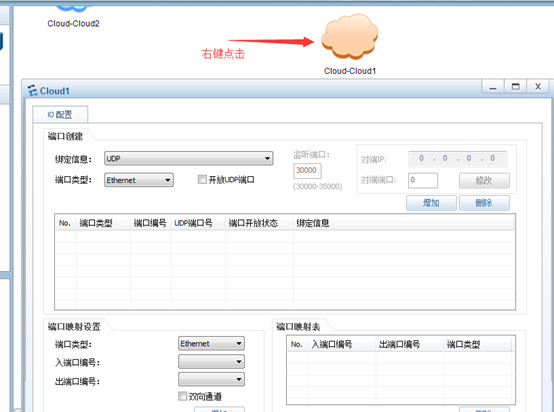

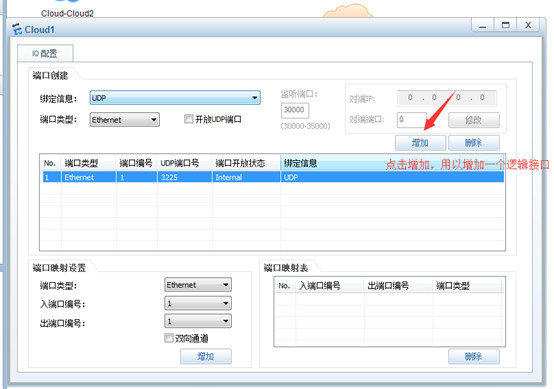

3、云设备增加逻辑接口请右键点击云设备
乾颐堂Ender:GNS3桥接eNSP.不同厂商设备模拟器的互联
乾颐堂Ender:GNS3桥接eNSP.不同厂商设备模拟器的互联
乾颐堂Ender:GNS3桥接eNSP.不同厂商设备模拟器的互联

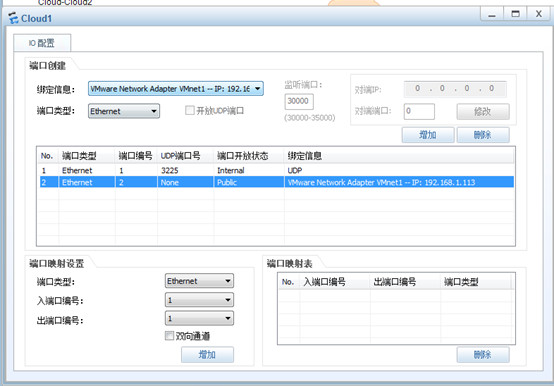

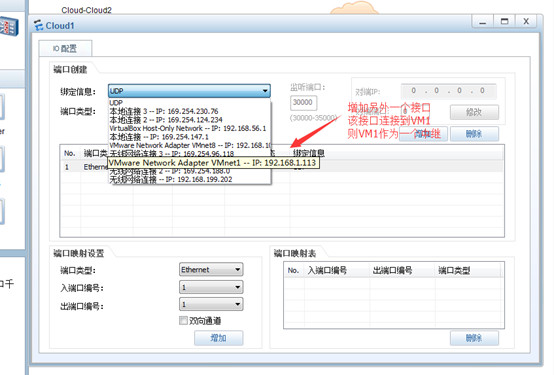

结果如下图所示，此处无需关心IP地址等参数。本例桥接到VM1，亦可桥接到虚拟的环回口等
等
乾颐堂Ender:GNS3桥接eNSP.不同厂商设备模拟器的互联

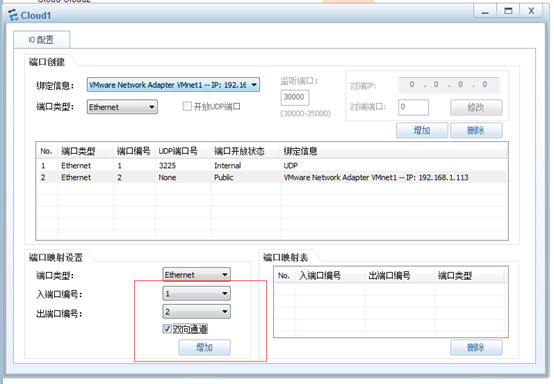

4、关键步骤，双向通信默认为1和1，选择出端口为2，勾选"双向通信"，点击增加
乾颐堂Ender:GNS3桥接eNSP.不同厂商设备模拟器的互联

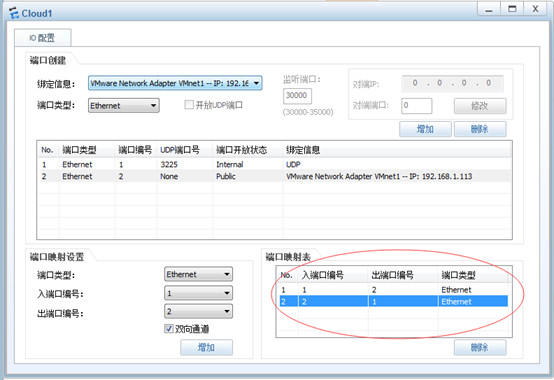

结果如下：
乾颐堂Ender:GNS3桥接eNSP.不同厂商设备模拟器的互联

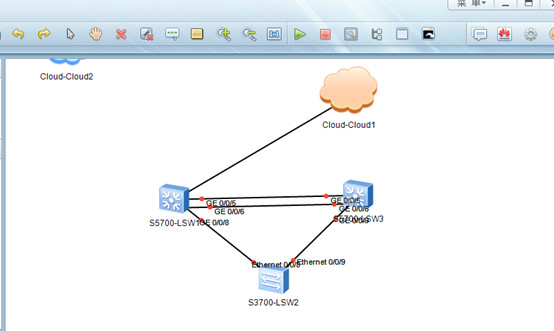

接下来连接华为的交换机和云
乾颐堂Ender:GNS3桥接eNSP.不同厂商设备模拟器的互联

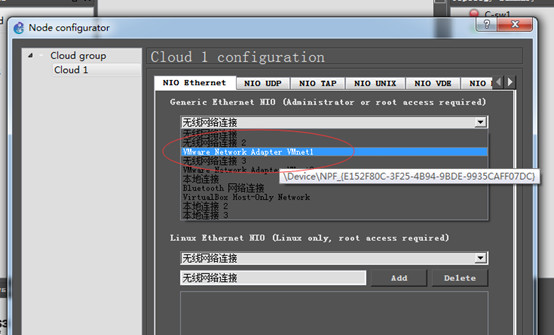

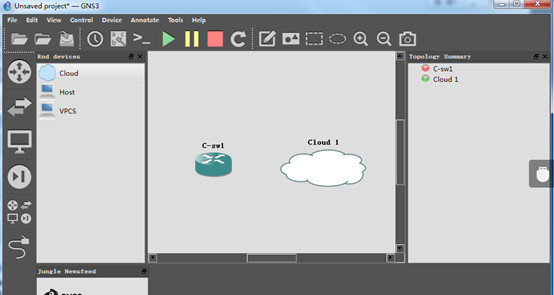

5、处理GNS3的桥接
乾颐堂Ender:GNS3桥接eNSP.不同厂商设备模拟器的互联
此时云设备作为桥接设备，一定要桥接到VM1（之前桥到的设备）
乾颐堂Ender:GNS3桥接eNSP.不同厂商设备模拟器的互联

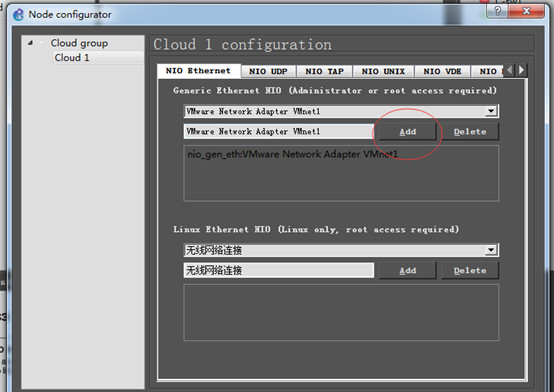

点击增加。结果如下：
乾颐堂Ender:GNS3桥接eNSP.不同厂商设备模拟器的互联

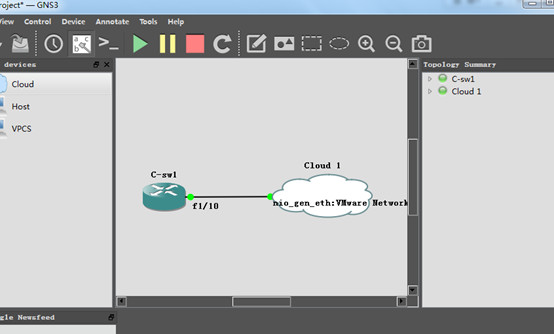

GNS3的连线如下：
乾颐堂Ender:GNS3桥接eNSP.不同厂商设备模拟器的互联

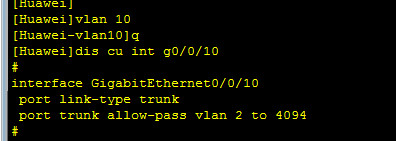

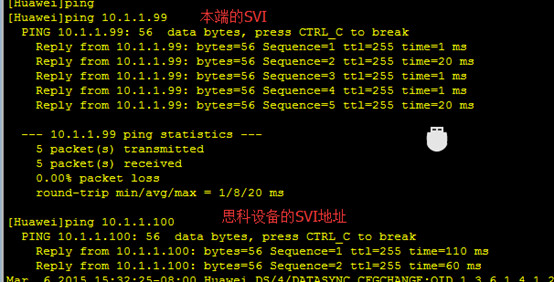

6、测试：
乾颐堂Ender:GNS3桥接eNSP.不同厂商设备模拟器的互联
乾颐堂Ender:GNS3桥接eNSP.不同厂商设备模拟器的互联
