cisco L2/L3 IOU Rack v3.0 使用方法[转]

Cisco IOU （全称Cisco IOS On Unix） ，IOU基于unix/linux 环境，这个比之GNS3、小凡都要节省不少系统资源。最早的版本是运行于Solaris ，后来出现了iMAC 和UNIX 版本。原先的版本要迁移到linux环境下，并对参数进行一定的修改，对于红帽有一定基础的我对这个表示压力很大！！所以就找了下面这个版本，很简单！！
这个版本的介绍：
Cisco L2/L3 IOU Rack v3，这个版本不再是LiveCD，而是基于Debain的VM版本，撒加也做了个基于Debain的CiscoIOL。该版本原本一直是自用的，现在打包发布出来，同时也统一了之前所有的IOU版本。他添加i86bi_linuxl2-upk9-ms镜像以及桥接真实网络的能力，解决了之前很多的问题，包括内存不足，同时添加了SSH、WEB服务器支持，设备拓扑和配置可以随意保存，不会再想使用光盘版的LiveCD那样还原，建议VMware的版本高点，我用的是VMware Workstation 7，对于低版本的没有测试。如果动手能力较强的，可以提取里面的文件，放在自己的Linux里面运行。如果没有大的改动，这个版本应该会是IOU Rack系列的最终版，因为支持自己添加东西，所以，后继发布的，也只会是对应的拓扑实验文件，而不需要是完整的系统。这里感谢下TW的BX2AA，ANSI控制码部分，参考了他写的一些脚本。。（摘自原作者）
具体操作如下

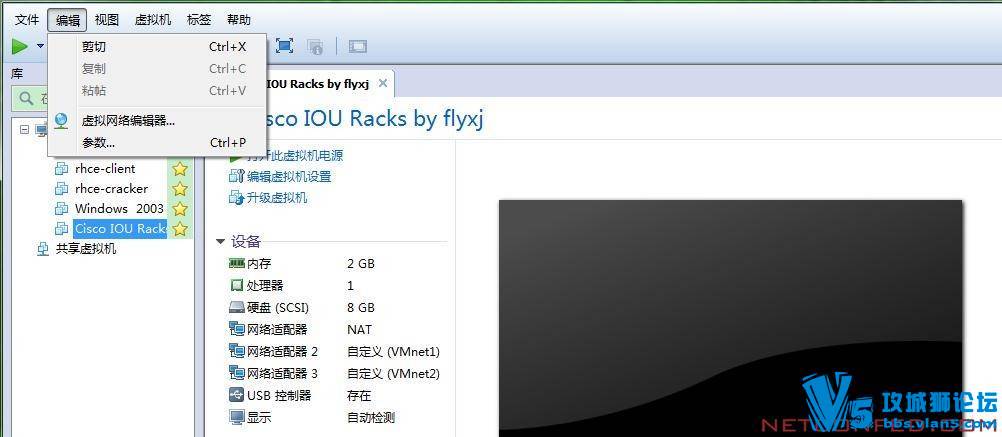

第一步编辑虚拟网卡

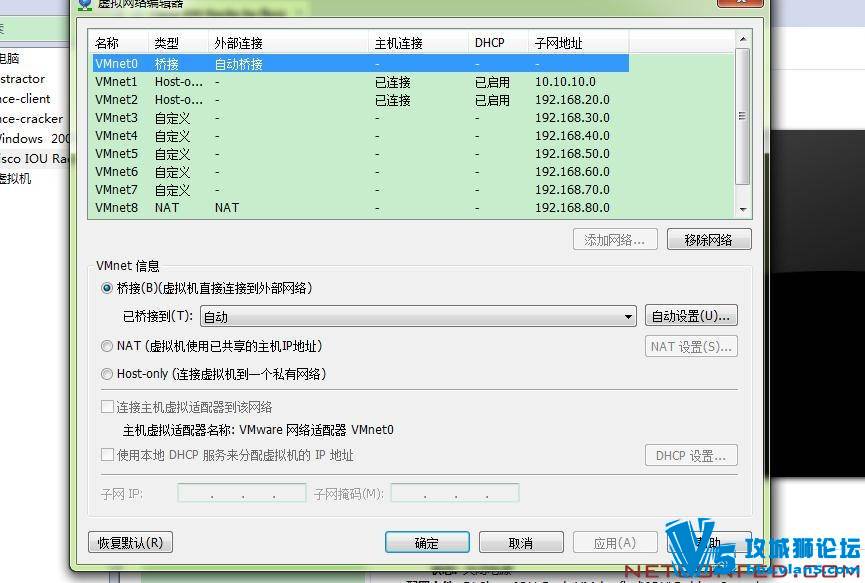

添加网卡以及设定网卡类型等，该步骤是为 IOU 桥接真实网络使用的，建议添加， 为了简化操作 ， IP 地址建议设置成一样的 ， 因为 VMVM VM VM 系统里面我用了固定 IP  ， 作者也是建议这样做


vmnet0选桥接 自动连接
vmnet1 Host-only  H-0下面的两个框都要选中；vmnet2 和1一样；vmnat8要选NAT


打开下载文件中的 Debian Console.vmx ，硬件环境已经配置好了，该系统第一块网卡采 用NAT ， 如果主机可以上网 ， 并且 IP 符合上一步骤 。
启动

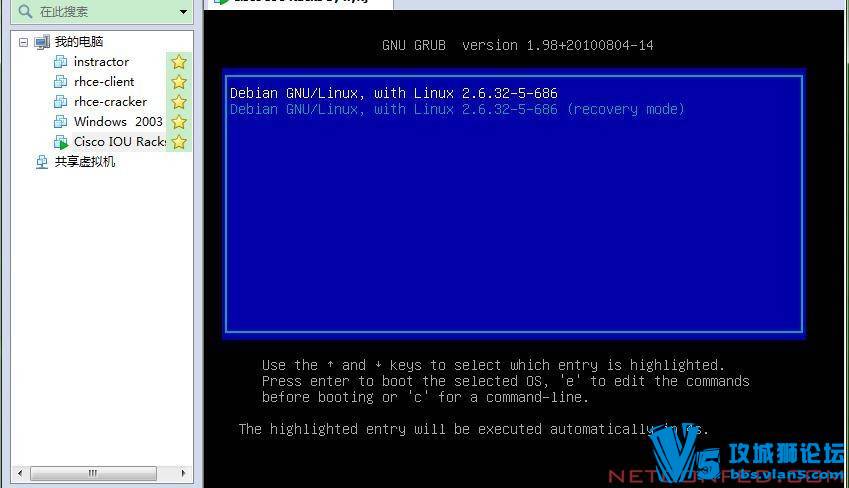

系统启动完成后，显示如下界面：选第一个或者等系统自动选择

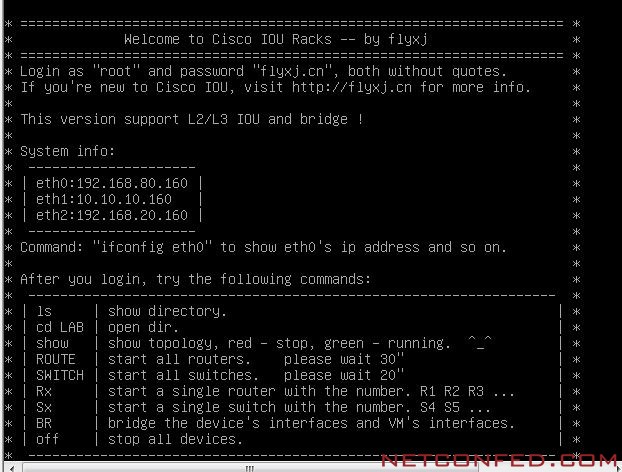

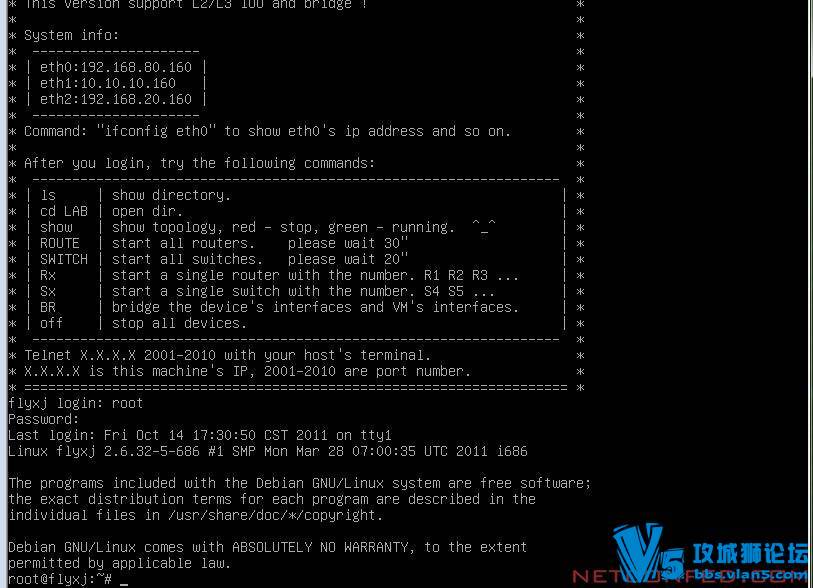

一会就会来到系统的主页面：用户名： root ，密码： flyxj.cn注意LINUX严格区分大小写，从这副画面可以看到很多内容

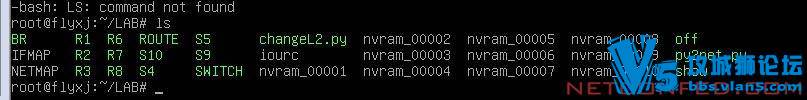

比如ls是进入目录；cd LAB 进入LAB文件夹下;show查看拓扑；ROUTE开启所有路由器;SWITCH开启交换机；Rx，Sx开启单个
还能看到IP的一些参数，在linux下使用ifconfig查看ip地址！！

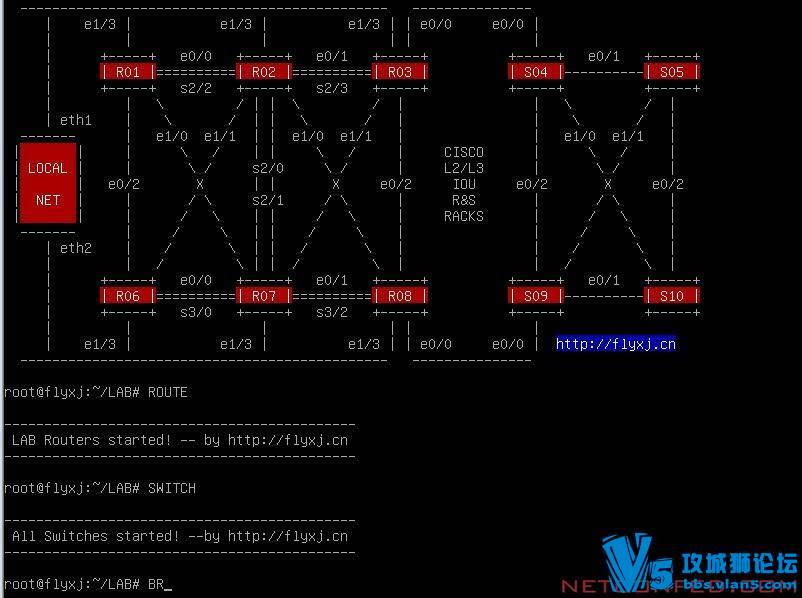

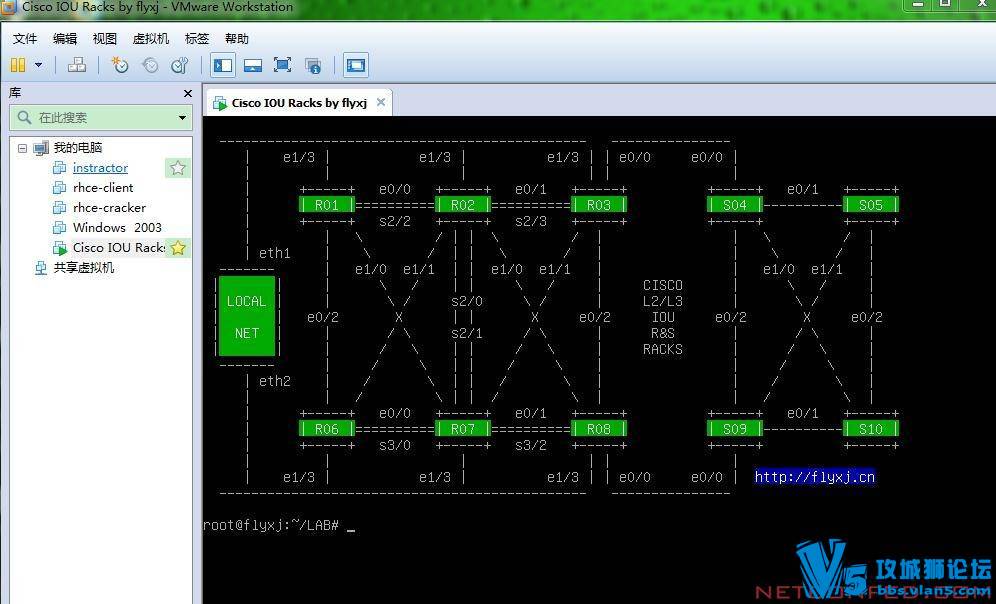

拓扑打开后的样子：

最后我用

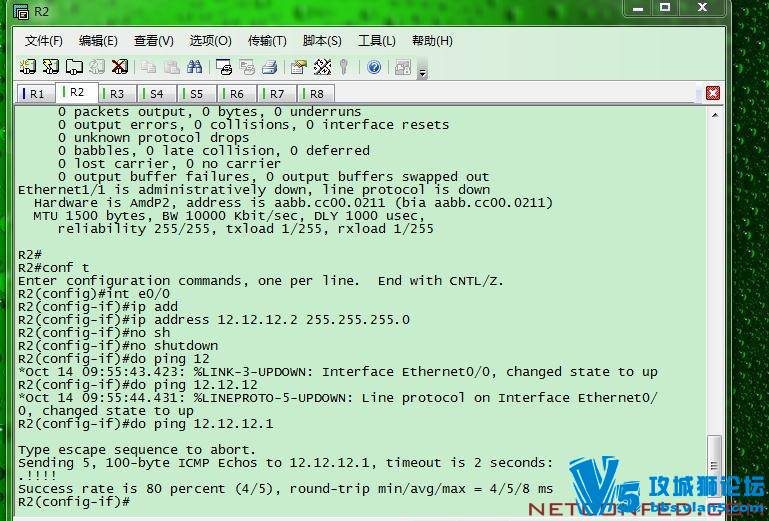

SecureCRT tenelt上去 三个IP地址都可以使用我用的是eth0的，端口号也是从2001开始，我一共加了6台路由器2台交换机，简单配置下 测试：

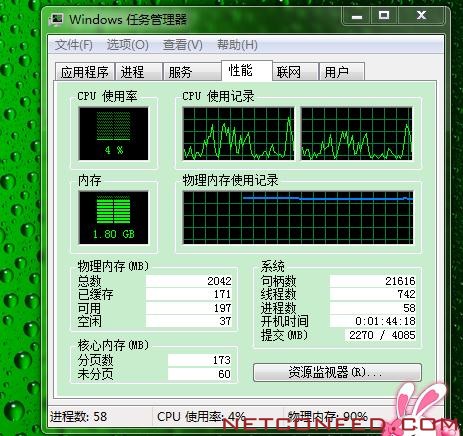

最后开了一下电脑利用率


跑了那么多台路由器，电脑的CPU利用率还是很低，不过因为我用的是最新的VM8，挂着QQ，迅雷。在加上我的本本有些年头了，电脑的内存使用很高！综上IOU还是不错的，不过我感觉还是没GNS方便！！个人爱好不同，随意吧！

这个是不是能做交换的实验呢

有竞争才有进步嘛

支持一下:lol

不知该说些什么。。。。。。就是谢谢

帮帮顶顶！！

路过，支持一下啦

不错不错，楼主您辛苦了。。。

学习了，谢谢分享、、、
