Cisco UCS 6100系列互联阵列是思科统一计算系统的核心组成部分，为系统提供了网络连接与管理能力。Cisco UCS 6100系列提供线速、低延时、无丢包万兆以太网和以太网光纤通道（FcoE）功能。9 l! I6 R/ U- V1 {* D3 P
思科统一计算系统是下一代数据中心平台，在一个紧密结合的系统中整合了计算、网络、存储接入与虚拟化功能，旨在降低总体拥有成本（TCO），同时提高业务灵活性。该系统包含一个低延时无丢包万兆以太网统一网络阵列，以及多台企业级x86架构服务器。它是一个集成的可扩展多机箱平台，在统一的管理域中管理所有资源（图1）。
- j" v( o' \6 c7 ?' p# {/ r* n' b+ [# d# m

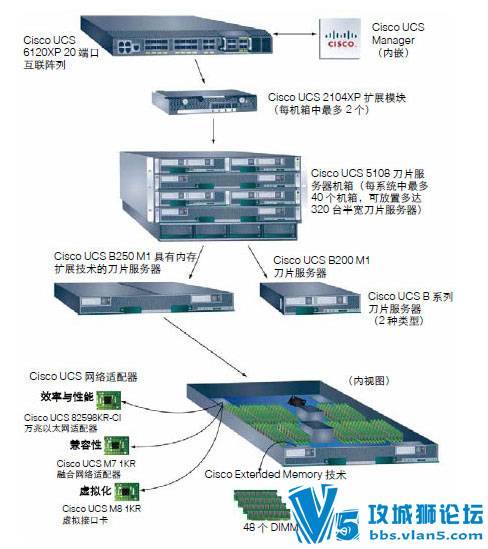

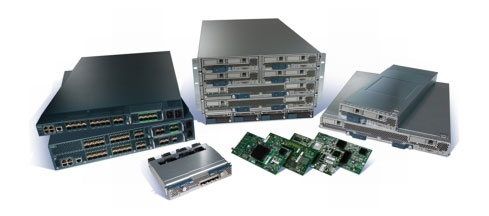

图1. 思科统一计算系统是一个紧密结合的高可用性架构2 x! C/ w9 O2 x+ o; x6 R4 f% B
9 w$ p5 T# Z5 A+ S
Cisco UCS 6100 系列互联阵列刀片服务器介绍
0 a( {6 M! x" J. e7 T
7 I. s; U! ^2 I& b6 V K9 w0 b6 W1 Z产品概述* j8 ^, M, k, ]- }3 ]7 F! J0 B
Cisco UCS 6100系列互联阵列是思科统一计算系统的核心组成部分，为系统提供了网络连接与管理能力（图2）。Cisco UCS 6100系列提供线速、低延时、无丢包万兆以太网和以太网光纤通道（FcoE）功能。
$ b) |, U! k! I+ M8 Z6 S& a+ aCisco UCS 6100系列可为Cisco UCS B系列刀片服务器和UCS5100系列刀片服务器机箱提供管理和通信骨干。所有连接到Cisco UCS6100系列互联阵列的机箱和刀片服务器，均成为单一高可用管理域的组成部分。此外，通过支持统一阵列，Cisco UCS6100系列还为其域内的所有刀片服务器提供了局域网（LAN）和存储域网络（SAN）连接。( M: g( E7 [" e5 P/ J% [
从联网角度来看，Cisco UCS6100系列使用了一种直通架构，无论数据包大小和支持何种服务，均能够在所有端口上稳定地提供低延时、线速万兆以太网连接。该产品系列具备思科低延时、无丢包万兆以太网统一网络阵列能力，可显著提高以太网的可靠性、效率和可扩展性。该互联阵列通过无丢包以太网阵列，支持从刀片服务器到互联阵列之间传输的多种流量类别。此外，专为FCoE优化的服务器设计还可显著降低总体拥有成本（TCO）。在该设计中，网络接口卡（NIC）、主机总线适配器（HBA）、线缆和交换机完美整合在一起。
, p4 G$ ?% l1 B% t3 Y5 T& c8 B) u
图2. Cisco UCS 6100系列互联阵列
8 x# X5 q" w& O' a& Y9 b& H
. R: ~% D$ h/ x8 e% D5 { ^+ b
Cisco UCS 6100 系列互联阵列刀片服务器介绍
- S5 z$ ~" C+ G( p7 f$ {1 a
5 C1 n6 S' O' _
采用FCoE的统一阵列：I/O整合Cisco UCS6100系列用于在单一统一阵列上整合局域网和存储域网络流量，从而节省与多个网络、不同类型适配卡、交换基础设施和机柜内布线相关的资本支出与运营开支。互联模块中的光纤通道扩展模块能够支持思科统一计算系统和现有光纤通道SAN之间建立直接连接。它能够将FCoE连接到传统光纤通道，保护现有存储系统投资，同时显著简化机柜中布线工作。
4 R" m9 W& \0 RCisco UCS ManagerCisco 6100系列在一个高度可用的配置中托管并运行Cisco UCSManager，支持互联阵列全面管理所有思科统一计算系统组件。与Cisco UCS 5100系列刀片机箱的连接通过各刀片机箱中的CiscoUCS 2100系列阵列扩展模块提供。Cisco6100系列互联模块通过一个专用的10/100/1000-Mbps以太网管理端口支持带外管理，同时还支持带内管理。Cisco UCSManager通常部署主/被动模式配置的互联阵列的集群中，并通过双10/100/1000以太网集群端口相连接。% O9 n) l) Y9 \& `, Z b8 v0 X
专为虚拟化而优化针对虚拟化环境，Cisco 6100系列支持思科VN-Link架构。该架构使互联模块能够提供基于策略的虚拟机连接、虚拟机网络属性迁徙、以及支持物理和虚拟环境的一致运行模式。5 j0 ]9 \& X7 o

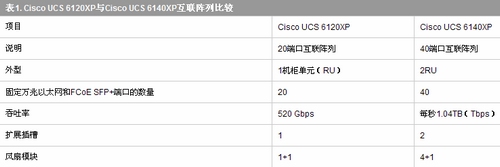

Cisco UCS 6120XP 20端口和6140XP 40端口互联阵列Cisco UCS 6100系列互联阵列在表1中进行了比较，并在图3中详细显示。4 J. V) D- l3 h
Cisco UCS 6100 系列互联阵列刀片服务器介绍

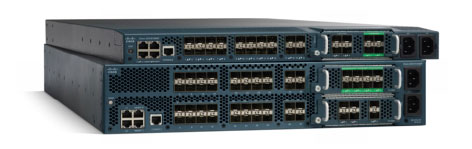

, w w$ V" @ f/ V图3. Cisco UCS 6120XP 20端口互联阵列（顶部）和Cisco UCS 6140XP 40端口互联阵列（底部）
' p) m0 G( D; F3 R& C m3 \4 h$ u1 d8 C6 l0 D! V. @, Q- ^1 I; ~# `
Cisco UCS 6100 系列互联阵列刀片服务器介绍
7 ^, {- T# b7 s4 Z3 p
( Y* u% P" x# {( b, r9 p用于Cisco UCS 6100系列互联阵列的扩展模块选件Cisco UCS 6100系列能够支持一系列扩展模块选件（图4），其中包括：
8 t2 ~4 y# b( r+ V- s: {- k
7 m& s& B7 c4 G7 w0 P
( F- v% @' t4 T% e. z; {- 以太网模块，通过SFP+接口提供6个万兆以太网端口
! b6 D9 V0 d. k% | - 以太网以及通道模块，通过SFP+接口提供4个万兆以太网端口；通过SFP接口提供4个1/2/4 Gbps本机光纤通道连接端口2 E3 f/ X, H3 Q0 t h" x' T
- 光纤通道模块，通过SFP接口提供8个1/2/4 Gbps光纤通道端口，用于与现有光纤通道网络实现透明连接7 _: v4 x4 ^6 c0 h6 s$ E/ r

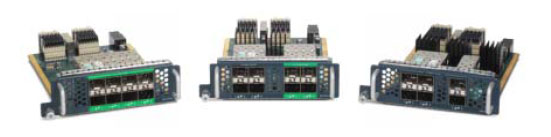

图4. 从左到右：8端口1/2/4Gbps光纤通道扩展模块；4端口光纤通道+4端口万兆以太网模块；以及6端口万兆以太网模块
- e( n! H2 u" n/ u9 o9 U. E4 ?$ n0 h8 W+ y* z% |: ]& }
Cisco UCS 6100 系列互联阵列刀片服务器介绍
# Y# u( \& y4 D& x* ^3 x* U) p

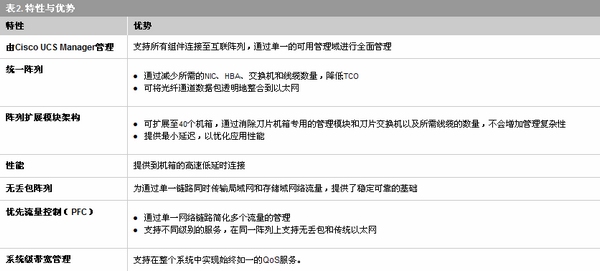

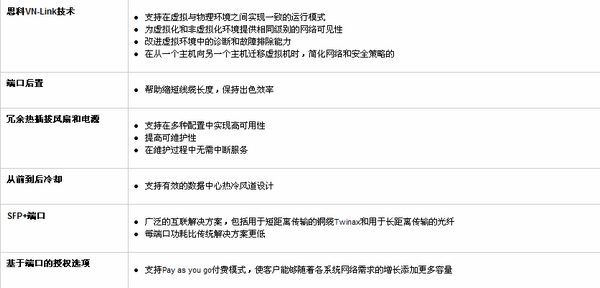

特性与优势表2总结了Cisco UCS 6100系列的特性与优势。0 q0 {. g2 @9 z
Cisco UCS 6100 系列互联阵列刀片服务器介绍
4 @, W. n% b8 K7 H/ c6 P1 I" Y. d1 |
Cisco UCS 6100 系列互联阵列刀片服务器介绍

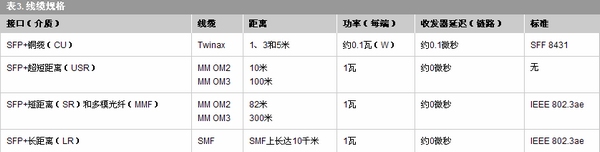

" L3 r% D8 ~( m( ?% F产品规格布线表3总结了Cisco UCS 6100系列的规格。! M- o$ L& P/ y3 v& T7 E
Cisco UCS 6100 系列互联阵列刀片服务器介绍
3 c, Y! D' N, v( V性能
" G' s* K, W: f6 b k0 U9 p$ K0 U6 @% ~! b1 G8 N4 p+ K
- Cisco UCS 6120XP：第2层硬件转发达到520 Mbps或每秒3.869亿个数据包（mpps）8 S4 V! b# A- |% x: Z8 ~
- Cisco UCS 6140XP：第2层硬件转发达到1.04 Tbps或773.8 mpps
1 b3 Z; D7 [3 _- i8 k" m/ V$ X - MAC地址表条目： 16,000
$ H5 b6 ~' m% X) {, E% f - 低延时直通模式提供了可预测的一致流量延迟，而与数据包大小、流量模式或支持的特性无关。
: i" E* U5 I- Z$ L 第2层
; Z( @5 U+ L3 K }& P& \5 o0 ?9 U6 U* [8 Y
- 第2层互联端口和VLAN绑定) ?1 p- t& }0 |4 G$ W. i
- IEEE 802.1Q VLAN封装; K# p6 @+ V4 E5 l' Y7 ~
- 每个互联阵列支持多达256个VLAN和虚拟SAN（VSAN）
5 I) S% m: @" O. J, }- e - PVRST+协议
& f- W2 H$ n, \; G3 |3 I0 z - IGMP1、2、3版本侦听
! U0 O$ v, A3 W8 T$ p T - Cisco EtherChannel技术
~1 l( b% v1 S; Q1 x - LACP协议：IEEE 802.3ad
* z( H" S7 l6 y0 g# G6 D. J$ p( W3 P - 基于第2、3、4层信息的高级EtherChannel散列表8 R+ o2 \0 a- y+ Y( B1 `) y$ _9 ^5 A
- 所有端口上的巨型帧（高达9216字节）
) \$ C& I1 c8 X/ f - 暂停帧（IEEE 802.3x）! p' L2 e. r! \, g: ~4 I- v
QoS
" J0 R6 ?% d9 a; m3 ^3 J% z
$ @7 o& t% J: t- 第2层IEEE 802.1p（CoS）
- C+ y5 V0 j9 s5 Q0 ]) h - 每端口8个硬件队列
7 Z* t1 o# O7 t9 U- g K - 每端口QoS配置
' b7 g; k7 p! ~8 V' x; X2 P8 ] - CoS信任
# l2 T: J* h5 @+ H8 z8 Z: e - 每端口虚拟输出排队$ G" o2 z; W3 N# s1 R2 }
- 基于CoS的出口排队
" {0 G, N- M* [! ^- l - 出口严格优先级排队6 i ~& C' S0 a5 c3 p
- 基于端口的出口安排：加权轮询（WRR）
9 z' ?8 p5 P( H: F7 z. r
高可用性; S' y' I! y5 l3 T- n1 R7 n( F- l# x
5 u2 R; |7 ]: p9 I3 W' a D- 热插拔现场可更换电源、风扇模块和扩展模块2 S! v4 l' X4 j
- 电源1+1冗余
1 ]$ S3 M" [6 _* y - 风扇模块N+1冗余
h1 i2 ~% A6 ^
管理/ v3 @' k2 b! Z4 P9 k) e* H/ Y
/ k& l* h6 L, E& Q5 t6 K9 l7 i
- 使用冗余10/100/1000-Mbps管理或控制台端口进行互联管理
+ q Y! N# p: A0 R \) x7 ? - 通过Cisco UCS Manager提供全面管理。请参阅Cisco UCS Manager产品简介，了解关于管理界面的详细信息。
% P; }/ b. N0 V 低延时、无丢包万兆以太网统一网络阵列
" A( _) L/ B( E( }$ }/ d5 Z3 W; ]
: h- K {; m5 T$ h h1 b$ R- PFC（根据优先级提供暂停帧支持）
: X- l2 t: O$ n6 x" g7 e - 数据中心桥接交换（DCBX）协议1 |, U& g+ ~2 k, z) V
- IEEE 802.1Qaz：带宽管理( A1 i( \# Q5 m o4 d. D r
- IEEE 802.1Qau：拥塞管理（后向拥塞通知 [BCN]）（未来提供）
2 m# ~$ {. |# d: B9 J! W - Layer 2多通路（未来通知）+ ~( s U1 Q# Y- M
工业标准: c9 \5 F" V5 w
' O+ Y8 w! d* s" v2 B* Q- IEEE 802.1p：CoS优先级划分
3 m2 R, j( @9 c - IEEE 802.1Q：VLAN标记
' _/ R8 U. E* z* f% i - IEEE 802.1s：多VLAN例程生成树协议; \ T+ o5 ?$ i2 s9 S2 m2 j
- IEEE 802.1w：快速重新配置生成树协议
" M* A) k* ? ^' O* k - IEEE 802.3：以太网
1 M6 r, N2 F- @# _& Q - IEEE 802.3ad：LACP; v+ `0 i* w7 F+ e
- IEEE 802.3ae：万兆以太网
5 B5 P. C* f8 O; R( r - SFP+支持
7 Q4 j/ b3 {+ W0 h" X# ? _8 W - RMON
8 r( K9 J5 }. \% q+ ] [+ D& m
物理规格SFP+光纤思科统一计算系统产品支持用于短距离的万兆以太网SFP+铜缆Twinax和用于长距离的SFP+光纤。SFP+相比其它万兆以太网连接选项拥有多项优势： p& i: W' W; B$ Z' E; V! }
/ g/ i& G2 P& H# d- 万兆以太网SFF接口
" \* f3 R4 K/ I9 `5 } - 可与XENPAK、X2和万兆小型可插拔（XFP）接口类型实现光互操作性
; O1 o/ i; c& i5 x6 b c - 低功耗$ R' m6 f/ A$ [$ Y' l$ I
- 热插拔设备! z) v9 j+ l1 W

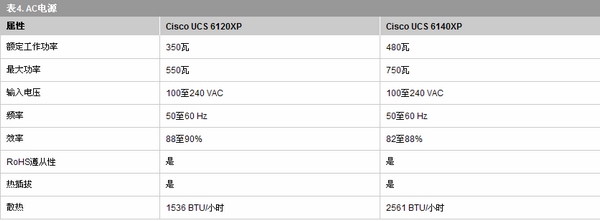

电源表4总结了电源属性。9 q- S7 J1 H' z. {# a0 K
Cisco UCS 6100 系列互联阵列刀片服务器介绍

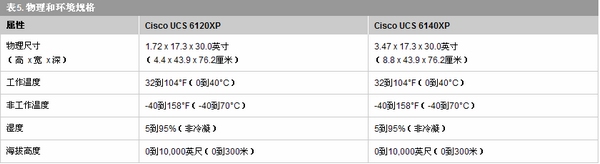

0 }) U4 ^* i2 T" R2 S1 ^ o) ^0 L6 i( nCisco UCS 6100系列物理和环境规格表5总结了Cisco UCS 6100系列的物理和环境规格。
Cisco UCS 6100 系列互联阵列刀片服务器介绍
4 W% K4 x/ z3 F' m1 E6 ~重量表6总结了Cisco UCS 6100系列产品的重量。) {: T# ?6 a& r9 a9 v" j* T/ j( B0 X
Cisco UCS 6100 系列互联阵列刀片服务器介绍

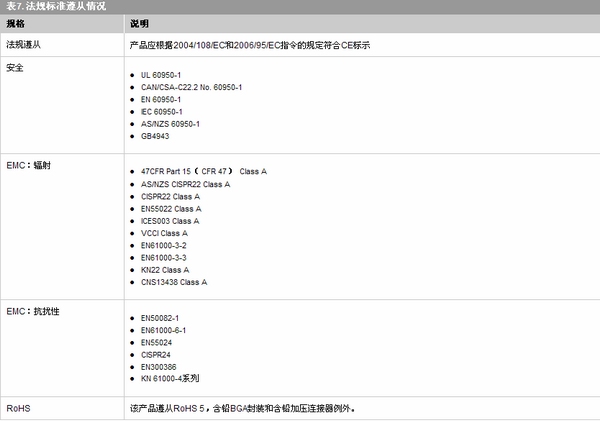

0 X: \- r. W" Q( E- D法规标准遵从性：安全和EMC表7总结了Cisco UCS 6100系列法规遵从性。
3 G( U$ ]2 w5 g( C1 s1 B" `
Cisco UCS 6100 系列互联阵列刀片服务器介绍
5 v+ B: s/ X% k2 x
保修信息如需了解保修信息，请访问Cisco.com上的产品保修页面。0 i9 \. L/ ^( Y, ^( h
思科统一计算服务通过使用统一的数据中心资源视图，思科及我们行业领先的合作伙伴提供了出色服务，能够支持您加速向统一计算环境进行迁移。思科统一计算服务能够帮助您快速部署数据中心资源，并优化日常运营，以更好地满足您的业务需求。如需了解有关这些服务以及其他思科数据中心服务的更多信息，请访问http://www.cisco.com/go/dcservices。
# U4 L2 Y& Y+ B+ \为何选择思科？思科在满足客户需求方面拥有广泛的经验，并不断推出技术创新来支持企业数据中心。思科提供基于标准的解决方案，并依靠由行业领先厂商组成的广泛合作伙伴生态系统，为客户带来端到端的解决方案。统一计算将原有的对于网络、服务器、存储、操作系统和应用软件的传统分类提升到数据中心级的视角。思科作为全球最大的技术供应商之一，具备丰富的资源和专业知识，并以满足客户需求为己任，推动客户实现统一计算愿景。 |
|
