狼人的Cisco Packet Tracer 5.0软件深入详解使用教程(3)

实例6、地址解析协议 (ARP)

文件: pka.rar 大小: 50KB 下载: 下载 081120181436.rar (50.89 KB, 下载次数: 25) 2013-2-28 23:53 上传 点击文件名下载附件

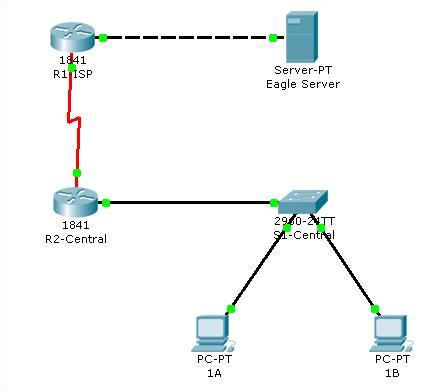

拓扑图如下：


地址表
本练习不包括地址表。
学习目标
使用 Packet Tracer 的 arp 命令
使用 Packet Tracer 检查 ARP 交换
简介：
TCP/IP 使用地址解析协议 (ARP) 将第 3 层 IP 地址映射到第 2 层 MAC 地址。当帧进入网络时，必定有目的 MAC 地址。为了动态发现目的设备的 MAC 地址，系统将在 LAN 上广播 ARP 请求。拥有该目的 IP 地址的设备将会发出响应，而对应的 MAC 地址将记录到 ARP 缓存中。LAN 上的每台设备都有自己的 ARP 缓存，或者利用 RAM 中的一小块区域来保存 ARP 结果。 ARP 缓存定时器将会删除在指定时间段内未使用的 ARP 条目。具体时间因设备而异。例如，有些 Windows 操作系统存储 ARP 缓存条目的时间为 2 分钟，但如果该条目在这段时间内被再次使用，其 ARP 定时器将延长至 10 分钟。ARP 是性能折衷的极佳示例。如果没有缓存，每当帧进入网络时，ARP 都必须不断请求地址转换。这样会延长通信的延时，可能会造成 LAN 拥塞。反之，无限制的保存时间可能导致离开网络的设备出错或更改第 3 层地址。网络工程师必须了解 ARP 的工作原理，但可能不会经常与协议交互。ARP 是一种使网络设备可以通过 TCP/IP 协议进行通信的协议。如果没有 ARP，就没有建立数据报第 2 层目的地址的有效方法。但 ARP 也是潜在的安全风险。例如，ARP 欺骗或 ARP 中毒就是攻击者用来将错误的 MAC 地址关联放入网络的技术。攻击者伪造设备的 MAC 地址，致使帧发送到错误的目的地。手动配置静态 ARP 关联是预防 ARP 欺骗的方法之一。您也可以在 Cisco 设备上配置授权的 MAC 地址列表，只允许认可的设备接入网络。
任务 1：使用 Packet Tracer 的 arp 命令
步骤 1. 访问命令提示符窗口。 单击 PC 1A 的 Desktop（桌面）中的 Command Prompt（命令提示符）按钮。arp 命令只显示 Packet Tracer 中可用的选项。
步骤 2. 使用 ping 命令在 ARP 缓存中动态添加条目。
ping 命令可用于测试网络连通性。通过访问其它设备，ARP
关联会被动态添加到 ARP 缓存中。在 PC 1A 上 ping 地址 255.255.255.255，并发出 arp -a 命令查看获取的 MAC 地址。
在此任务结束时，完成率应为 100%。
任务 2：使用 Packet Tracer 检查 ARP 交换
步骤 1. 配置 Packet Tracer 捕获数据包。
进入模拟模式。确认 Event List Filters（事件列表过滤器）只显示 ARP 和 ICMP 事件。
步骤 2. 准备 Pod 主机计算机以执行 ARP 捕获。
在 PC 1A 上使用 Packet Tracer 命令 arp -d。 然后 Ping 地址 255.255.255.255。
步骤 3. 捕获并评估 ARP 通信。
在发出 ping 命令之后，单击 Auto Capture/Play（自动捕获/播放）捕获数据包。当 Buffer Full（缓冲区已满）窗口打开时，单击 View Previous Events（查看以前的事件）按钮。
在此任务结束时，完成率应为 100%。
实例7、中间设备用作终端设备

文件: pka.rar 大小: 52KB 下载: 下载 081120181949.rar (52.68 KB, 下载次数: 7) 2013-2-28 23:53 上传 点击文件名下载附件

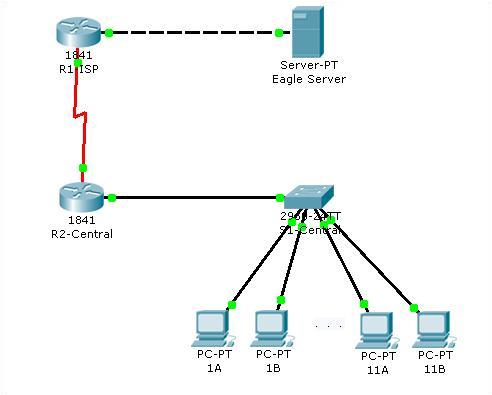

拓扑图如下：




地址表
本练习不包括地址表。
学习目标
捕获 Telnet 会话的建立过程
研究 PC 上 Telnet 数据包的交换
简介：
这个 Packet Tracer 练习等同于“实验 9.8.3：中间设备用作终端设备”。鉴于 Packet Tracer 的局限性以及交换的数据量，本练习限于捕获从 PC 到交换机的 Telnet 连接。
任务 1：初始化所有网络表
Step 1.完成生成树协议。
在实时与模拟模式之间切换 4 次，完成生成树协议。所有链路指示灯应变为绿色。将 PT 保留在实时模式中。
步骤 2. Ping 交换机。
访问 PC 1A，从 Desktop（桌面）打开 Command Prompt（命令提示符），输入命令 ping 172.16.254.1。这将更新 PC 及交换机的 ARP 信息。
任务 2：捕获 Telnet 会话的建立过程
步骤 1. 进入模拟模式。
切换到模拟模式。
步骤 2：设置事件列表过滤器。
我们只需要捕获 Telnet 事件。在 Event List Filters（事件列表过滤器）区域，确认只显示 Telnet 事件。
步骤 3. 从 PC 1A Telnet 连接到交换机。
在 PC 1A 的 Command Prompt（命令提示符）中，输入命令 telnet 172.16.254.1。 当 Trying Telnet（正在尝试 Telnet）显示时，继续下一步。
步骤 4. 运行模拟。
单击 Auto Capture/Play（自动捕获/播放）按钮。恢复 PC 1A 窗口。当提示输入口令时，输入 cisco 并按 Enter 键。最小化 PC 1A 窗口。当 Buffer Full（缓冲区已满）窗口出现时，单击 View Previous Events（查看以前的事件）按钮。
根据提示输入 CCNA1 作为用户名，输入 cisco 作为口令。
在此任务结束时，完成率应为 100%。
任务 3：研究 PC 1A 上的 Telnet 数据包交换
步骤 1. 研究封装的 Telnet 数据。
要模拟 Wireshark 的运行，请研究数据包 At Device（在设备） 1A。在 Inbound PDU Details（入站 PDU 详细数据）和 Outbound PDU Details（出站 PDU 详细数据）中检查封装的 Telnet 数据。
步骤 2. 考虑 Telnet 的运行。
恢复 PC 1A 窗口。将输出与封装的 Telnet 数据进行比较。封装的 Telnet 数据中是否包含口令？
在此任务结束时，完成率应为 100%。
实例8、管理设备配置
用户注意： 本练习是实验 11.5.2 的变异，而不是上述实验的附属。本实验中提供了如何完成实验的说明。

文件: pka.rar 大小: 41KB 下载: 下载 081120182836.rar (41.48 KB, 下载次数: 4) 2013-2-28 23:53 上传 点击文件名下载附件

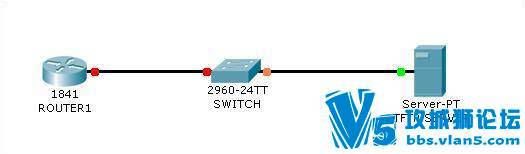

拓扑图如下：



地址表



学习目标
执行基本的路由器配置
备份路由器配置文件
从 TFTP 服务器将备份配置文件重新加载到路由器的 RAM 中
保存新的运行配置到 NVRAM
简介：
本实验将在 Cisco 路由器上配置常用设置，将配置保存到 TFTP 服务器，然后从 TFTP 服务器恢复配置。
任务 1：配置 ROUTER1
步骤 1：ROUTER1 的基本配置
使用实验开头的表格配置路由器主机名。配置 FastEthernet 接口及其说明。以 cisco 为口令，保护对控制台端口的访问。使用加密的使能口令 class 配置路由器。使用口令 cisco 限制对路由器的远程访问。配置标语，警告此处禁止未经授权的人员访问。在路由器上执行 show running-config 命令验证路由器的配置。如果配置不正确，修正任何配置错误，然后重试。将配置保存到 NVRAM 中。
在此任务结束时，完成率应为 62%。
任务 2：配置 TFTP 服务器
步骤 1：配置 TFTP 服务器
使用以下信息将第 3 层地址和默认网关应用到 TFTP 服务器：
IP 地址：192.168.1.2
子网掩码：255.255.255.0
默认网关：192.168.1.1
步骤 2：验证连通性
从 ROUTER1 Ping TFTP 服务器。如果 ping 失败，请检查 TFTP 和路由器配置以解决问题。
在此任务结束时，完成率应为 100%。
任务 3：备份启动配置到 TFTP 服务器
步骤 1：复制配置
在 ROUTER1 上使用 Copy Start TFTP 命令。输入 TFTP IP 地址作为远程主机的地址；保留所有其它问题为默认值（按 Enter）
在此任务结束时，完成率应为 100%。
任务 4：验证配置传输到 TFTP 服务器
步骤 1：验证 TFTP 传输
先单击 TFTP 服务器。接着单击 Config（配置）选项卡。然后单击 TFTP 选项卡。确认列出了 ROUTER1-config 文件（应位于列表底部）
在此任务结束时，完成率应为 100%。
好了，整套总结完毕！
