HSRP之单臂路由网关备份

• HSRP的标准配置

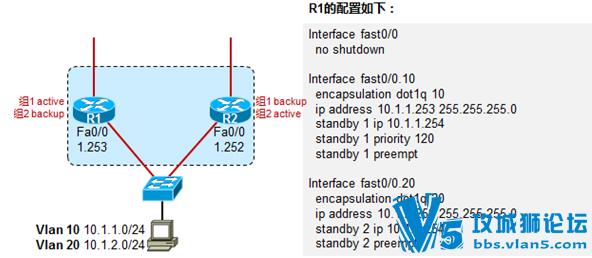

  1.1拓扑图

• HSRP之单臂路由网关备份


•





  1.2实验需求
  （1）这个案例与前一个案例的区别是，此案例中，交换机为可网管交换机，因此可以划分VLAN10，VLAN20。那么在两台路由器上，就可以跑2个单臂路由，这2个单臂路由和互为备份。
• 其实就是2个单臂路由，互为网关备份，f0/0.1+encapdot1q 10 等于 int vlan 10

  但是要在vlan database 添加vlan 10,HSRP是在接口下配置的。创建了子接口，一定要先把主接口打开。

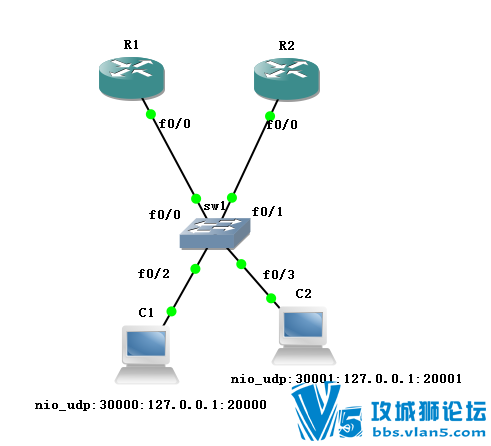

  （3）实际拓扑图

  HSRP之单臂路由网关备份







  1.3配置
  路由器R1配置（各位大大可以直接刷配置）：


  conf t
  no ip domain lookup
  line console 0
  exec-t 0 0
  logg syn
  exit
  line vty 0 4
  pass cisco
  login
  End
  Conf t
  Int f0/0
  No sh
  exit
  int f0/0.1
  encapsulation dot1Q 10
  ip address 10.1.1.253 255.255.255.0
  no shutdown
  Standby 1 ip 10.1.1.254
  Standby 1 priority 120
  Standby 1 preempt
  Exit
  int f0/0.2
  encapsulation dot1Q 20
  ip address 10.1.2.252 255.255.255.0
  Standby 2 ip 10.1.2.254
  Standby 2 preempt
  no shutdown
  End


  路由器R2配置（各位大大可以直接刷配置）：


  conf t
  no ip domain lookup
  line console 0
  exec-t 0 0
  logg syn
  exit
  line vty 0 4
  pass cisco
  login
  End
  Conf t
  Int f0/0
  No sh
  exit
  int f0/0.1
  encapsulation dot1Q 10
  ip address 10.1.1.252 255.255.255.0
  no shutdown
  Standby 1 ip 10.1.1.254
  Standby 1 preempt
  Exit
  int f0/0.2
  encapsulation dot1Q 20
  ip address 10.1.2.253 255.255.255.0
  Standby 2 ip 10.1.2.254
  Standby 2 priority 120
  Standby 2 preempt
  no shutdown
  End


  路由器sw1配置（各位大大可以直接刷配置，注意接口是否正确）：


  conf t
  no ip domain lookup
  line console 0
  exec-t 0 0
  logg syn
  exit
  line vty 0 4
  pass cisco
  login
  end
  conf t
  no ip routing
  End
  Conf t
  Int f0/2
  Switchport mode access
  Switchport access vlan 10
  Conf t
  No ip routing
  end
  Vlan database
  Vlan 10
  Vlan 20
  Exit
  Conf t
  int f0/0
  switchport trunk encapsulation dot1q
  switchport mode trunk
  switchport trunk allowed vlan all
  no shutdown
  int f0/1
  switchport trunk encapsulation dot1q
  switchport mode trunk
  switchport trunk allowed vlan all
  no shutdown
  int f0/2
  switchport mode access
  switchport access vlan 10
  no shutdown
  int f0/3
  switchport mode access
  switchport access vlan 20
  no shutdown
  exit



  1.3实验结论



• 完成了配置，全网连通show run 也看到配置正确，切换也正常.
• 在接口下配置的HSRP，接口一关闭，马上回从active → Init 或者 standby→Init
• 我是在word上写完配置再复制上去的，以后实际工程也要这样，先写好配置再复制上去，写好配置，比较有全局观，一眼就能看到自己哪里没配置好，哪里配错了，而且配置有些类似性，还有相似性，在word上写好，再去刷，配错的可能性很小，而且就算配错了，也很容易找到错的地方。
