超级NB的已被封杀的IOU[Cisco L2/L3 IOU Rack v3.0]

Cisco L2/L3 IOU Rack v3，这个版本不再是LiveCD，而是基于Debian的VM版本，原本一直是自用的，现在打包发布出来，同时也统一了之前所有的IOU版本。

该版本添加了i86bi_linuxl2-upk9-ms镜像以及桥接真实网络的能力，解决了之前很多的问题，包括内存不足，同时添加了SSH、WEB服务器支持，设备拓扑和配置可以随意保存，不会再想使用光盘版的LiveCD那样还原，建议VMware的版本高点，我用的是VMware Workstation 7，对于低版本的没有测试。如果动手能力较强的，可以提取里面的文件，放在自己的Linux里面运行。

如果没有大的改动，这个版本应该会是IOU Rack系列的最终版，因为支持自己添加东西，所以，后继发布的，也只会是对应的拓扑实验文件，而不需要是完整的系统。

这里感谢下台湾的BX2AA，ANSI控制码部分，参考了他写的一些脚本。这次也特意录了使用视频，减少大家的问题，视频内容还是很丰富的。

详细的使用说明以及示例：

下载Cisco L2/L3 IOU Rack v3，安装VMware Workstation 7，并且做些配置：

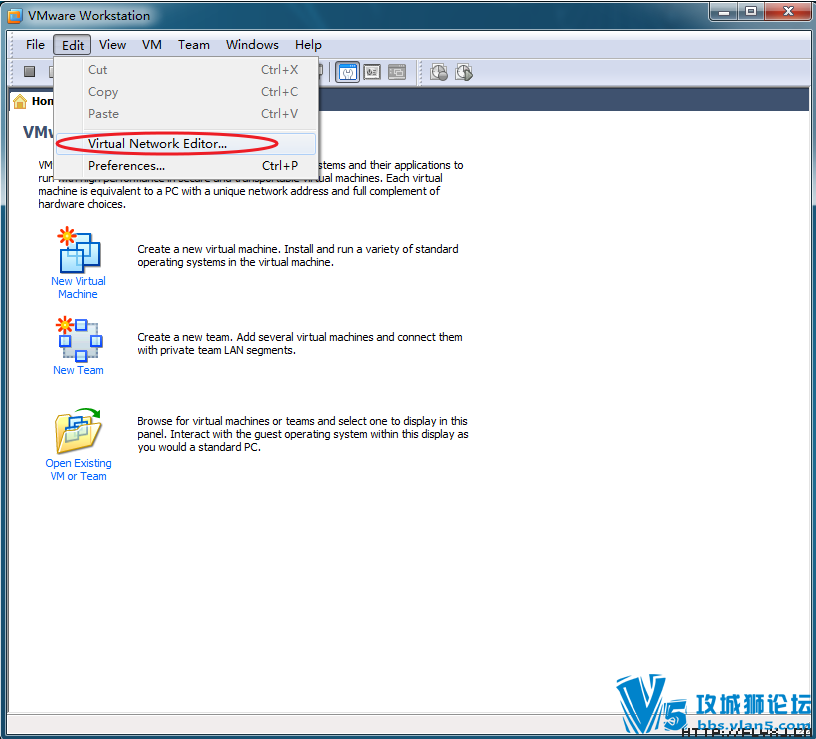

编辑虚拟网卡

添加网卡以及设定网卡类型等，该步骤是为IOU桥接真实网络使用的，建议添加，为了简化操作，IP地址建议设置成一样的，因为VM系统里面我用了固定IP，如果是第一次安装，做完后建议重启系统。

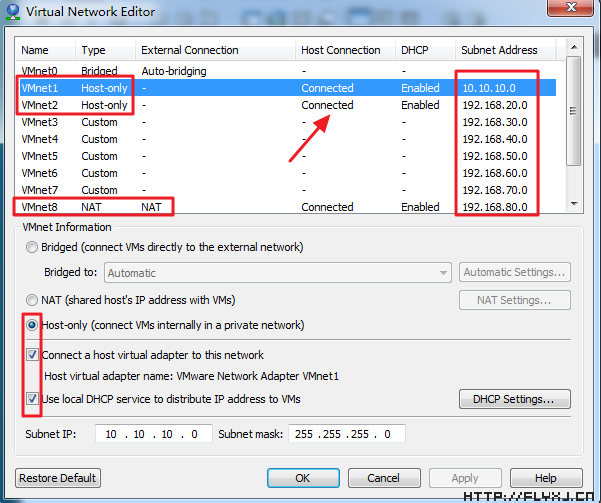

编辑虚拟网卡 2

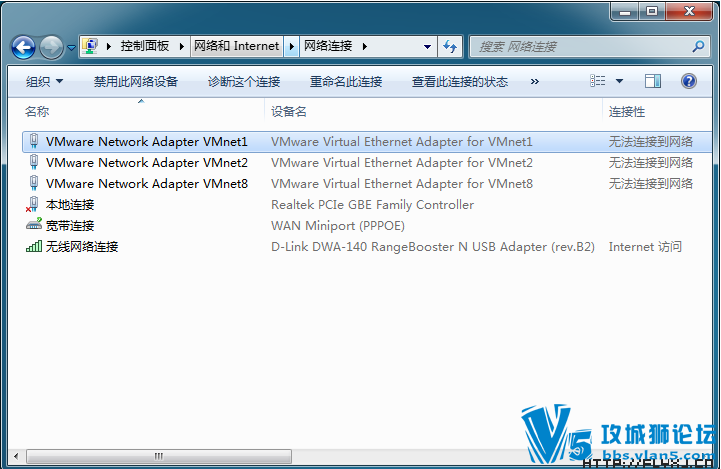

编辑虚拟网卡 3

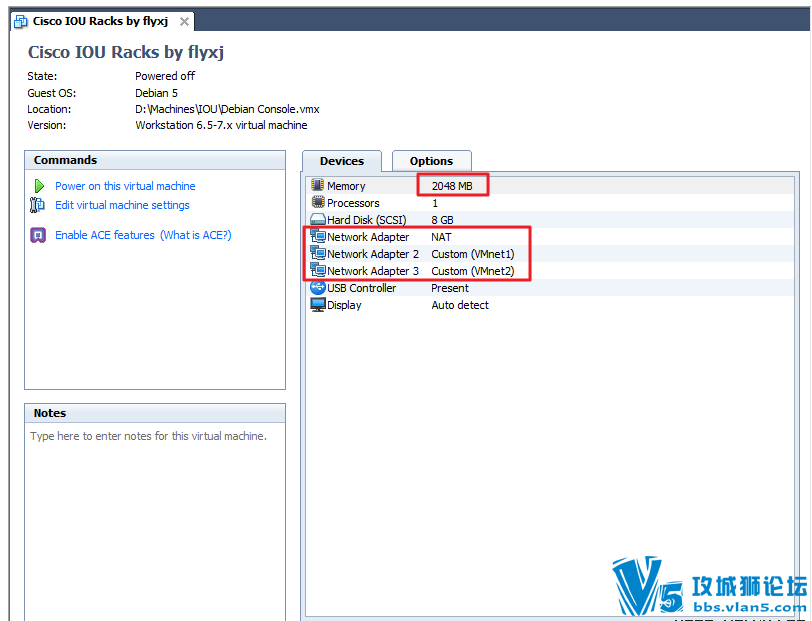

打开下载文件中的Debian Console.vmx，硬件环境已经配置好了，该系统第一块网卡采用NAT，如果主机可以上网，并且IP符合上一步骤，那该VM系统也可以联网，比如添加Linux抓包软件，更新系统等。

启动

系统启动完成后，显示如下界面：

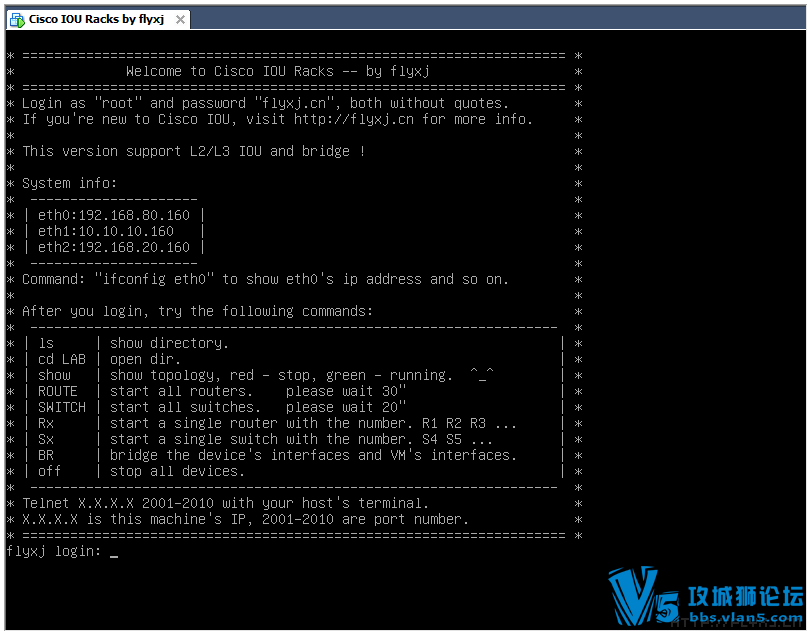

启动完成

用户名：root，密码：flyxj.cn

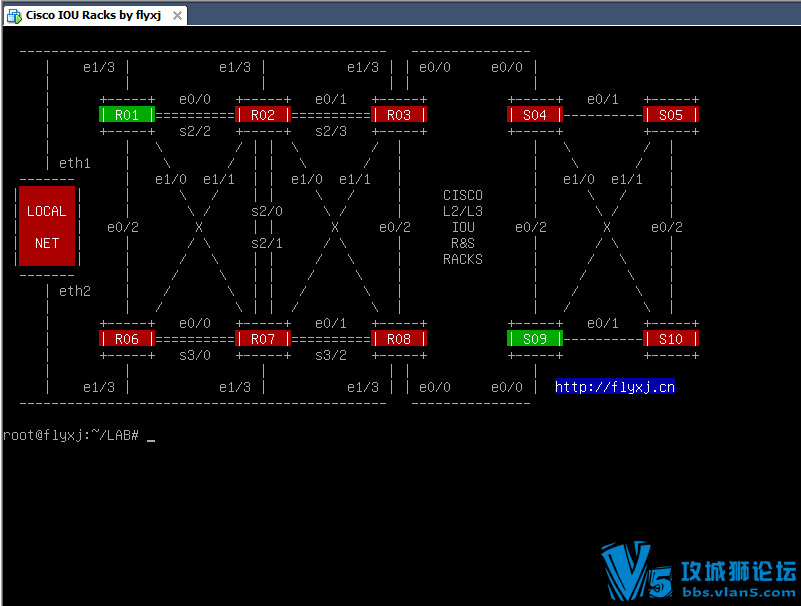

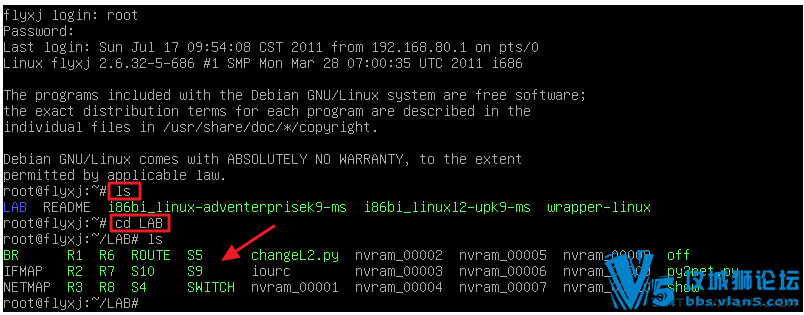

使用界面 1

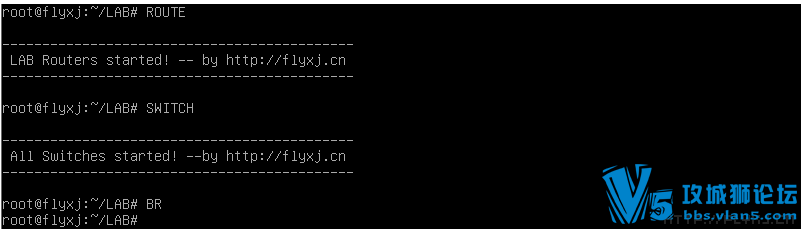

使用界面 3

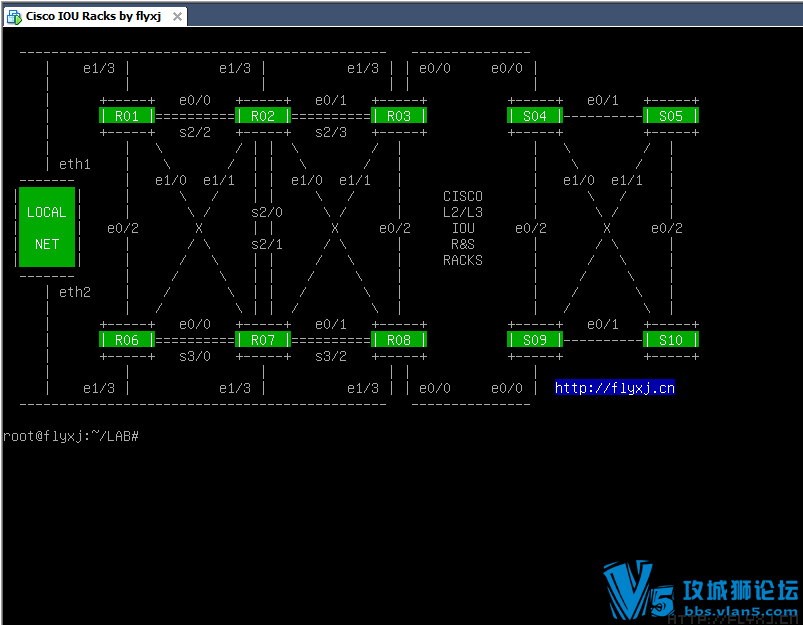

使用界面 4

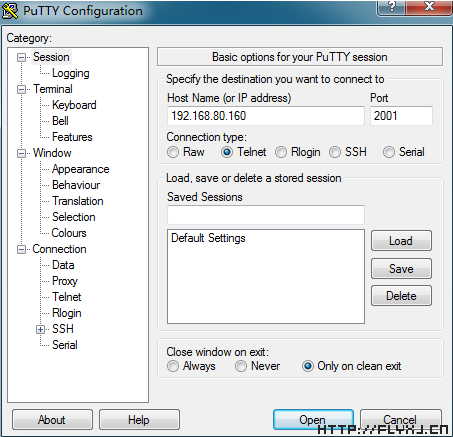

远程登录，使用设备的IP地址登陆，设备上的三个接口的IP都可以，只要能和本机通信即可，10台设备的端口分别是2001-2010。

登陆设备

本机网卡桥接测试：

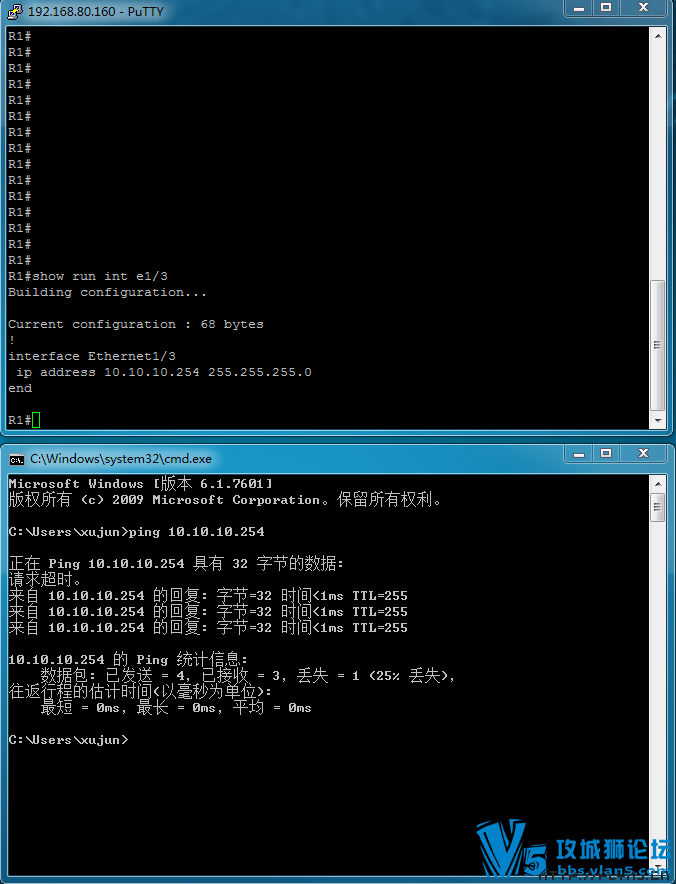

桥接测试

L2IOU和L3IOU连通性测试：

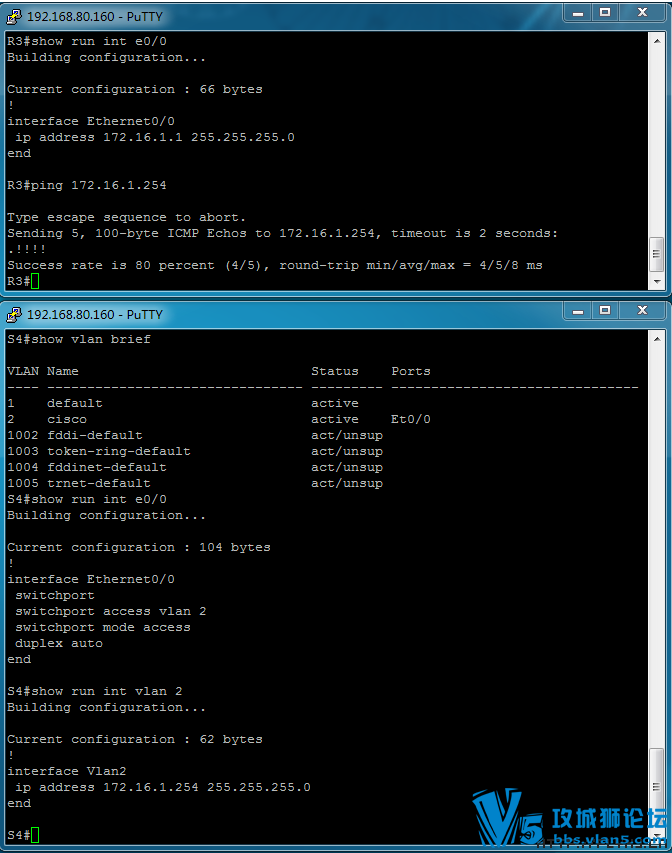

2层和3层连通性测试

和GNS3连接，可以扩展成ASA、IPS、主机、服务器等，都可以与IOU连接：

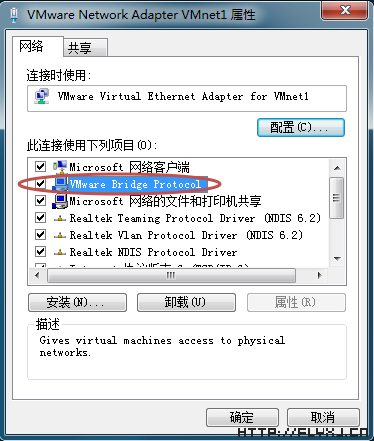

桥接GNS3 1

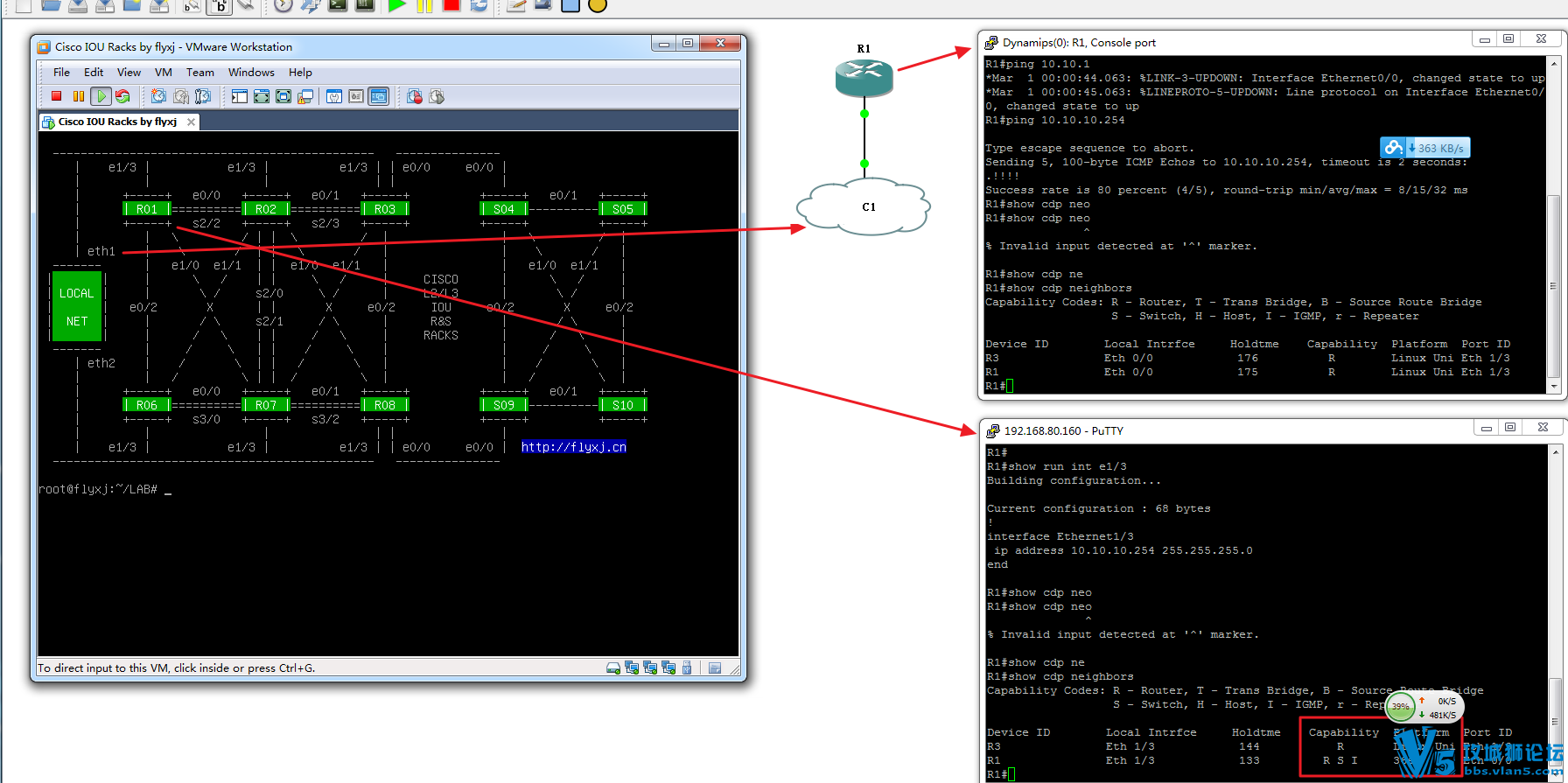

桥接GNS3 2

使用Wireshark抓包测试：

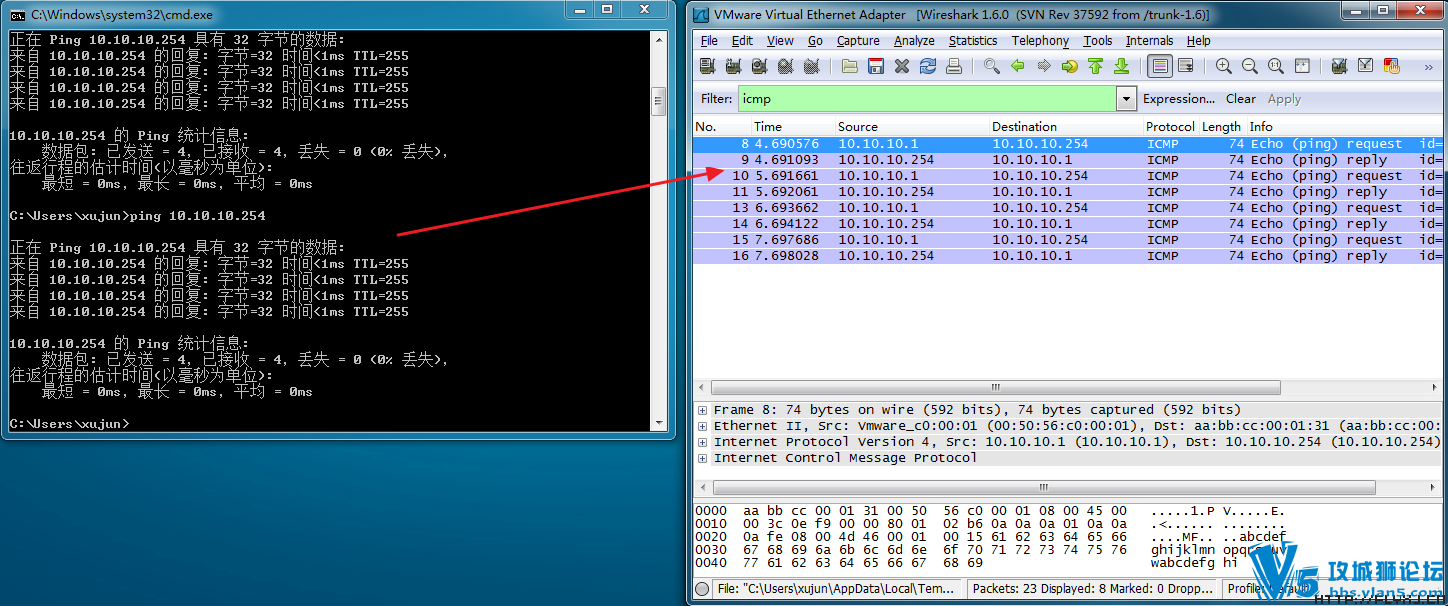

抓包测试

使用浏览器访问，可以存放自己的拓扑以及常用参考资料，内置了常用端口以及Cisco R&S Short-Notes，方便查询，如果要自己添加Web访问的内容，目录为/var/www/：

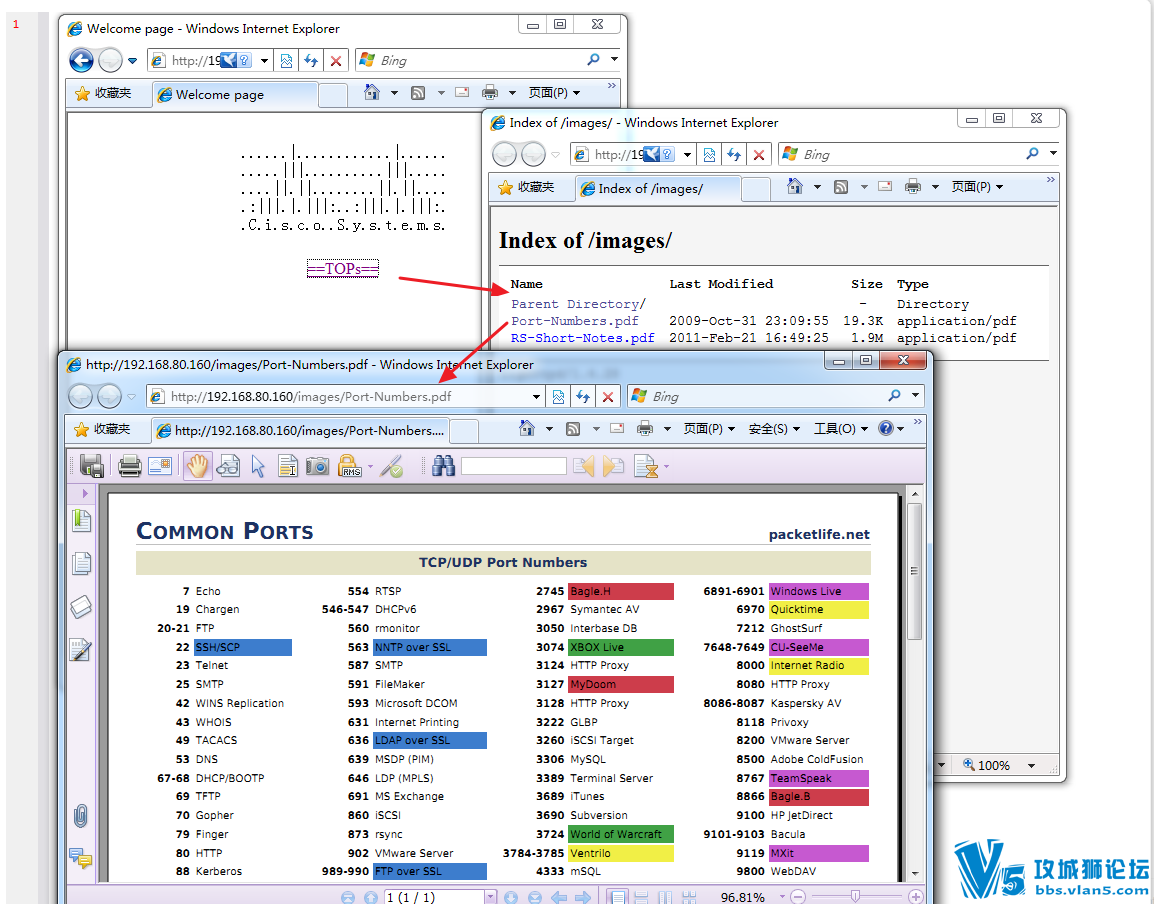

WEB访问

下载地址:

游客，如果您要查看本帖隐藏内容请回复

再送两篇网上搜的攻略,感谢原作者!

cisco L2/L3 IOU Rack v3.0 使用方法[转]

cisco L2/L3 IOU Rack v3.0体验[转]
