悬赏500金币 彻底搞懂native vlan不一致的问题 看看这两个pc到底能不能通?na题库变种

CCNA题库选择题42题的变种
$ J9 P# t2 M, n1 F* D0 i! Lhttp://bbs.vlan5.com/thread-8095-1-1.html

请问 这两个pc如果ip配在一个网段 能互相通信么 (交换机都是2层的)
0 Q' y/ |: G. y1 r7 B) _6 e
: y0 Y; g  M( ?2 `3 I( Q
并解释原因
' x9 {( z8 [# v% U
3 ]9 ?+ F% r4 A7 S8 X" s+ \4 a

悬赏500金币 彻底搞懂native vlan不一致的问题 看看这两个pc到底能不能通?na题库变种

6 S1 a$ h- r! J/ F+ f# L% G* R
& I# Z4 r8 S* n+ U

可以   native vlan 出口不打tag

看帖看完了至少要顶一下！

我只想说，就算vlan1是默认本征又如何，这跟这个问题毫毛关系。
! I! x. w! K' R1 w( I个人理解为：在802.1q中是trunk中继链路，natvie仅是不打tag可以在trunk中传输，但这个题目是分vlan1,vlan2,即使配置同一网段ip也不能通信，所以这道题目是理解二个问题：1，是本征作用，2，vlan原理

答案是可以通讯的，前提是两个PC的IP地址要在同一网段
7 V5 b! n9 ^% A5 c$ d- M分析如下：
当交换机的某端口收到PC1发送给PC2的数据帧后，因为该端口是ACCESS类型的端口，所以
" g8 H6 d! C6 v( v+ q; \该端口会给数据帧打上该端口的PVID标签VLAN1，并将给数据帧发送给该交换机的出接口，出接口将剥离掉该数据帧的VLAN标签后，从该端口发送到交换机2的进接口，进接口接受到该数据帧后，发现该数据帧没有打VLAN标签，就给该数据帧打上端口PVID的标签VLAN2,然后发送给出接口，出接口剥离掉该数据帧后，发现该数据帧的VLAN标签是VLAN2，所以将标有VLAN2的数据帧发给PC2.所以两个PC是可以相互通信的，

wangpeng1980520 发表于 2015-12-7 19:55
; a3 p$ A$ j! Z1 x答案是可以通讯的，前提是两个PC的IP地址要在同一网段
分析如下：
- L$ s5 m$ B* i* P: g当交换机的某端口收到PC1发送给PC2的数 ...

* f, j2 J' V8 c$ O2 C4 x. j如果两个交换机是用access口连接的呢?
左边的属于vlan1 右边的属于vlan2

宅男女神 发表于 2015-12-7 20:06
如果两个交换机是用access口连接的呢?
左边的属于vlan1 右边的属于vlan2

/ G" b1 s5 x) `" Y/ A: V% Y我发现刚才我的答案有问题了，Native Vlan的数据帧在TRUNK干道两端必须要一致。否则会出现数据的串流
3 x( @, Z# \% C所以不能通讯的  呵呵

wangpeng1980520 发表于 2015-12-7 19:55
答案是可以通讯的，前提是两个PC的IP地址要在同一网段
分析如下：
+ @! D. C! b& i1 S+ P当交换机的某端口收到PC1发送给PC2的数 ...

如果是两边是ACCESS口 肯定能通讯

/ U/ \) N' ]0 l答案是可以互通的。

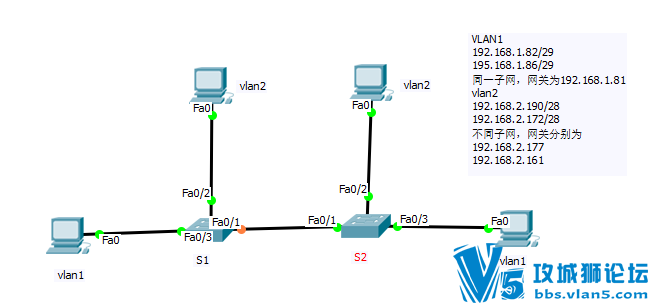

# T8 g6 S5 |0 O: i6 r  _; k首先从本题的本身来讲。native vlan 的概念，所有的帧在trunk中都是打上标记的，也就是tag，不同点在于，如果帧在进入trunk以前已经打上标记了，该帧就通过，反之丢弃。 另外如果帧在进入trunk时是没有标记的，那么trunk就会给他打上nativevlan的标记，该帧在trunk中就以native vlan的身份传输，native vlan 是用于trunk链路的， 在access链路没有native vlan的概念。真实拓扑
. G; k5 m) D1 o

拓扑还原

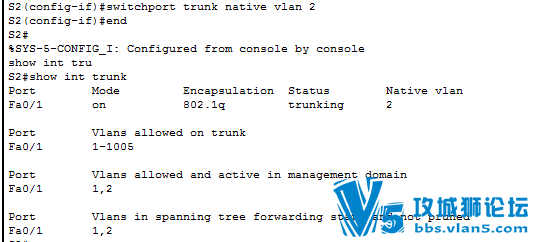

. e1 B6 W4 i: G- n8 t这道题就在于考察大家对native vlan（本征vlan）的理解， native vlan 在本拓扑中默认情况下应该是vlan1 ，除非手动制定native vlan 默认的native vlan 都是vlan 1, 所以在现实工作中，本征 VLAN 的目的是充当中继链路两端的公共标识。最佳做法是使用VLAN 1以外的VLAN作为本征VLAN。这个拓扑就是手动指定了vlan2为S2的本征VLAN，就是在S2上有一条命令 ， 如下图
& l* Y( x/ D3 m$ F" ~: I

错误来源

  A+ M+ K. }$ I2 V' v6 C当S2配置了native vlan（vlan2）之后原来默认的native vlan（vlan1） 被替换掉，真实环境中交换机开始报错：
. T6 _* \2 ?/ \0 t$ L; r" z" U%CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet0/1 (2), with S1 FastEthernet0/1 (1).
, ?+ z4 ~0 T' B& i( t也就是本题的答案。
! f6 h$ T8 f- ?, {

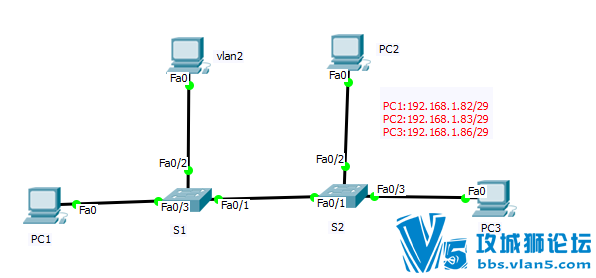

然后回答楼主的问题，如图所示的两台PC为PC1和PC2划到同一网段，
6 j, V2 b' k" v/ ?' T$ y

问题拓扑

; C& e. d2 a9 R0 x也是就 192.168.1.82/29 为PC1，我们暂且把需要联通的PC2的IP分配为 192.168.1.83/29 ， 网关都为192.168.1.81  ，模拟环境中互Ping发现能Ping通。 因为在trunk中， 对于没有带tag的流入数据， 在交换机中打下native vlan id， 流出时， 当发现tag是该端口的native vlan ID，去掉tag转发。 PC2通过S2的F0/1口时候PVID2的TAG将会被剥除，PC2的数据帧转变为无标记帧， 当S1的F0/1中继端口收到无标记帧时，它会将这些帧转发自身的本征 VLAN也就是VLAN1，继而PC1和PC2可以相互通讯。而PC1和PC3不可以通讯，因为交换机S1的f0/1口无法识别来自f0/3口的标记帧。

. K; d" _5 v) B' M  G4 ^  m

297481507 发表于 2015-12-8 12:43
  Y0 f* m2 J6 C7 R" Z, R5 X答案是可以互通的。
' _' y  d# x; g+ E首先从本题的本身来讲。native vlan 的概念，所有的帧在trunk中都是打上标记的，也就 ...

有个小问题 那如果两边native vlan不一致报的那个错 就没啥意义了? 只是提示 但是实际还是都能正常工作?
$ S+ v4 X7 ~/ Z就是native vlan不一致 这个报错 不影响正常工作和通讯 但是一般是配成一致的 是吧?
