MPLS_V-P-N_ospf多区域虚链路配置 誉天实验手册

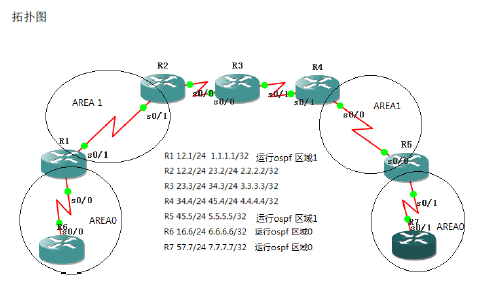

之前的配置同 [MPLS_VPN_ospf配置.doc]
一样，沿用之前的配置，仅仅添加 R6 R7路由器
IP地址配置完成后，首先运行一个 IGP协议，这里是 OSPF
R2
router ospf 1
net 192.168.23.0 0.0.0.255 area 0
net 2.2.2.2.2 0.0.0.0 area 0
R3
router ospf 1
network 0.0.0.0 0.0.0.0 area 0 因为R2 接口都在公网内，所以可以全发布。
R4
router ospf 1
net 192.168.34.0 0.0.0.255 area 0
net 4.4.4.0 0.0.0.255 area 0
可以show ip route 查看路由学习情况
在公网 R2 R3 R4 运行 MPLS
R2
R2(config)#mpls label range 200 299
R2(config)#mpls ldp router-id loopback 0
R2(config)#mpls label protocol ldp
R2(config)#int s0/0
R2(config-if)#tag-switching ip
版权归原作者所有 本资料只供试读 更多资源请访问 攻城狮论坛 http://bbs.vlan5.com/
攻城狮论坛(技术+生活)群 2258097 CCNA|CCNP免费答疑题库 284340425
MPLS VPN 誉天实验手册
欢迎讨论305824849 若有错误，欢迎指出^_^
R3
R3(config)#mpls label rang 300 399
R3(config)#mpls ldp router-id loopback 0
R3(config)#mpls label protocol ldp
R3(config)#int s0/1
R3(config-if)#tag-switching ip
R3(config)#int s0/0
R3(config-if)#tag-switching ip
R4
R4(config)#mpls label range 400 499
R4(config)#mpls ldp router-id loopback 0
R4(config)#mpls label protocol ldp
R4(config)#int s0/1
R4(config-if)#tag-switching ip
在 R2跟 R4上面建立 VRF表项
R2
R2(config)#ip vrf vpn1
R2(config-vrf)#rd 100:10 指定 RD值
R2(config-vrf)#route-target both 100:10 指定 RT值的 impor expor都为 XX
R2(config-vrf)#exit
将接口放入 VRF区域
R2(config)#int s0/1
R2(config-if)#ip vrf forwarding vpn1 执行这条命令之后接口 IP地址会清除，重新配置
R2(config-if)#ip add 192.168.12.2 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#exit
R4
R4(config)#ip vrf vpn1
R4(config-vrf)#rd 100:10
R4(config-vrf)#route-target both 100:10
R4(config-vrf)#exit
将接口放入 VRF区域
R4(config)#int s0/0
R4(config-if)#ip vrf forwarding vpn1
R4(config-if)#ip add 192.168.45.4 255.255.255.0
R4(config-if)#no shutdown
R4(config-if)#exit
