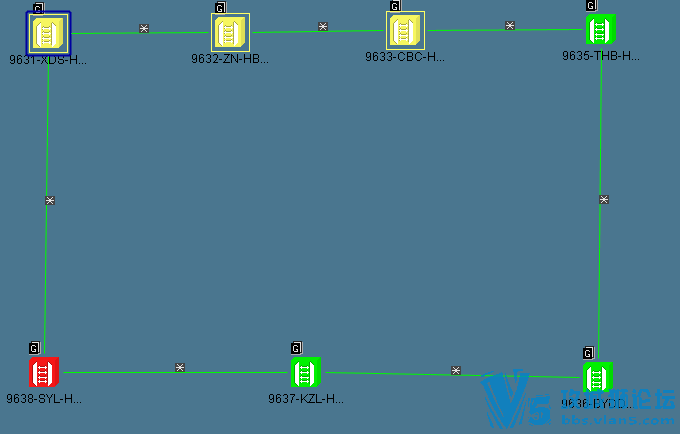

第一张是拓扑 第二张是信号流图

第一张是拓扑 第二张是信号流图

第一张是拓扑 第二张是信号流图

波分设备通过TDX/TQX（支路板）连接汇聚网元的设备，通过网管对网元的数据配置，将TDX/TQX（支路板）与对应的NQ2/ND2（线路板）绑定。信号通过TDX/TQX（支路板）流向NQ2/ND2（线路板），各线路板的信号都流向M40V板（合波板）。两块M40V板（合波板）将来自各NQ2/ND2（线路板）的40波信号合为一路合路信号，一共80波。ITL(梳状滤波器单元)将来自两块M40V（合波板）的2路合路信号，耦合成一路合路信号，传到OAU/OBU（光放大单元）进行功率放大，再进入FIU板（光纤线路接口板）。根据机房设备所接的光纤，信号从一个机房设备的FIU板（光纤线路接口板），通过光纤传输到另一个机房的FIU板（光纤线路接口板）。
另一个机房的FIU板（光纤线路接口板）接收到对端机房传来的信号，流到设备的OAU/OBU（光放大单元）进行功率放大，再传到ITL(梳状滤波器单元)将来自OAU/OBU（光放大单元）的1路80波的合路信号分为2路40波的合路信号分别传到两块D40板（分波板）。D40板（分波板）将来自ITL(梳状滤波器单元)的一路合路信号分为40路单波信号传到设备的NQ2/ND2（线路板）。通过网管对网元的数据配置，将NQ2/ND2（线路板）与对应的TDX/TQX（支路板）绑定，再通过尾纤连接汇聚网元的设备。
波分设备就是通过这样的信号流向实现机房间设备与设备之间的通信。
