500金币 求*详细*解答CCNA题库选择 第52题 关于STP生成树 根桥 根端口 指定端口的问题

2 i4 T5 `0 ?0 @5 n原题链接: http://bbs.vlan5.com/thread-8107-1-1.html
* B1 N; o# A  X不用解答题目的ABCD本身

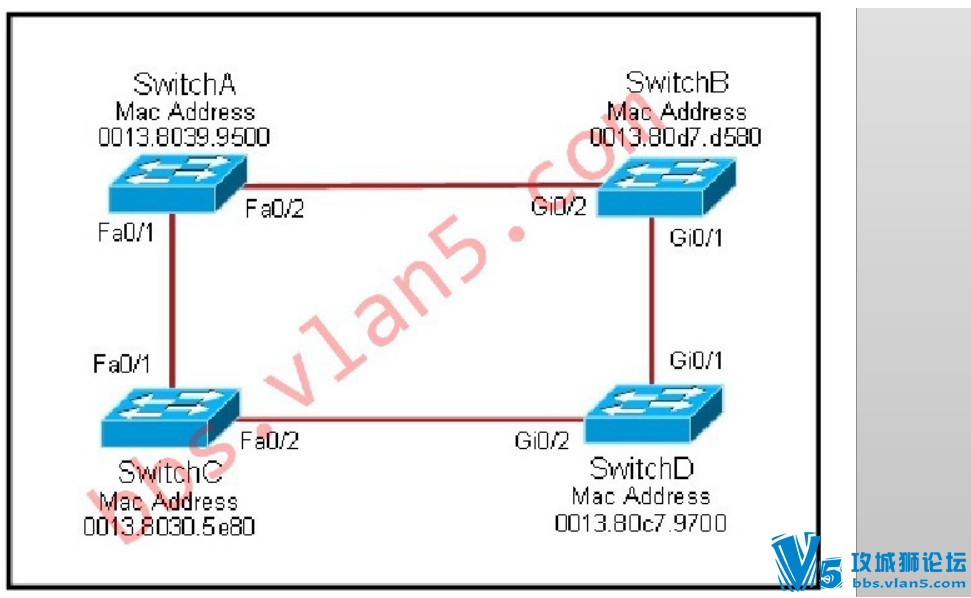

) l" z' [2 M0 ?% \" N$ M8 ~- j只需要请根据下图,详细说明根桥,根端口,指定端口和block端口的选择过程和最后结果.
  d& ~; I& _5 |5 t4 m) l5 y, V4 y1 ]
参与解答就送金币, 解答正确 并且 最详细 的获得500金币奖励
有与STP相关的视频/资料也欢迎发出来,多谢

500金币 求*详细*解答CCNA题库选择 第52题 关于STP 根桥 根端口 指定端口的问题

! z  E- |  D' K" H! S$ a

我给你分步解答一下吧！
1、STP选举第一步选根网桥：对比桥ID，桥ID=桥优先级+MAC地址
方法是对比所有网桥（交换机）的桥优先级，优先级小的会被选中当根网桥；要是优先级相同，那就再对比MAC地址，MAC地址小的会被选中当根网桥（MAC地址不可能相同）。
我看你给出的图，因为所有交换机没有给出桥优先级，那么视为默认优先级32768；那么，再对比交换机的MAC地址，很明显SwitchC的MAC地址小，所以，SwitchC为根桥。其它交换机叫非根桥（交换机）。
2、STP选举第二步选根端口：对比链路开销，桥ID，端口ID（端口ID=端口优先级+端口号）
6 T# a; y* `7 G3 r7 N# l方法是对比所有网桥去往根桥的路径开销cost值（距离根桥最近的桥），cost值小的当根端口；cost值相同，对比桥ID，桥ID小的当根端口；桥ID相同，对比端口ID，端口ID小的当根端口。
我看你给出的图，SwitchA和SwitchD直接连接着根网桥SwitchC，所以去根网桥最近，那么SwitchA的Fa0/1和SwitchD的Gi0/2是根端口。按照定律，每个非根桥都有一个根端口，那么，还剩下SwitchB交换机的G0/2和G0/1端口，哪个是根端口呢？对比cost值，Fa是100M，cost值是19，Gi是1G，cost值是4；SwitchB的Gi0/2去根桥cost值是：Gi+Fa+Fa+Fa即是4+19+19+19；SwitchB的Gi0/1去根桥cost值是Gi+Gi+Gi+Fa即是4+4+4+19；所以，SwitchB的Gi0/1是根端口。
" D2 Q* i) {- X; o& c3、STP选举第三步选指定端口：对比链路开销，桥ID，端口ID（端口ID=端口优先级+端口号）
方法是定律1：根桥上的所有端口都是指定端口；定律2：每条链路都有且中有一个指定端口。定律3：对比所有网桥去往根桥的路径开销cost值（距离根桥最近的桥），cost值小的当根端口；cost值相同，对比桥ID，桥ID小的当根端口；桥ID相同，对比端口ID，端口ID小的当根端口。
我看你给出的图，根桥SwitchC的Fa0/1和Fa0/2都是指定端口；SwitchA的Fa0/2去根桥是Fa+Fa+Fa即19+19+19（你看SwitchB的Gi0/2去根桥的cost值是4+19+19+19，明显Gi0/2不是指定端口），所以SwitchA的Fa0/2是指定端口；SwitchD的Gi0/1去根桥是Gi+Gi+Fa即4+4+19，所以SwitchD的Gi0/1是指定端口。
/ O" [; r0 a  t4、STP选举第四步剩下来没有选中的端口就是非指定端口，即阻塞端口。
整理一下：SwitchC是根桥，它的Fa0/1和Fa0/2都是指定端口；SwitchA的Fa0/1是根端口，Fa0/2是指定端口；SwitchD的Gi0/2是根端口，G0/1是指定端口；SwitchB的Gi0/1是根端口，Gi0/2没有被选中，所以Gi0/2是非指定端口，即阻塞端口，用于备份作用。

这题我早在http://bbs.vlan5.com/thread-16048-1-1.html解答过。

我先发一个例子

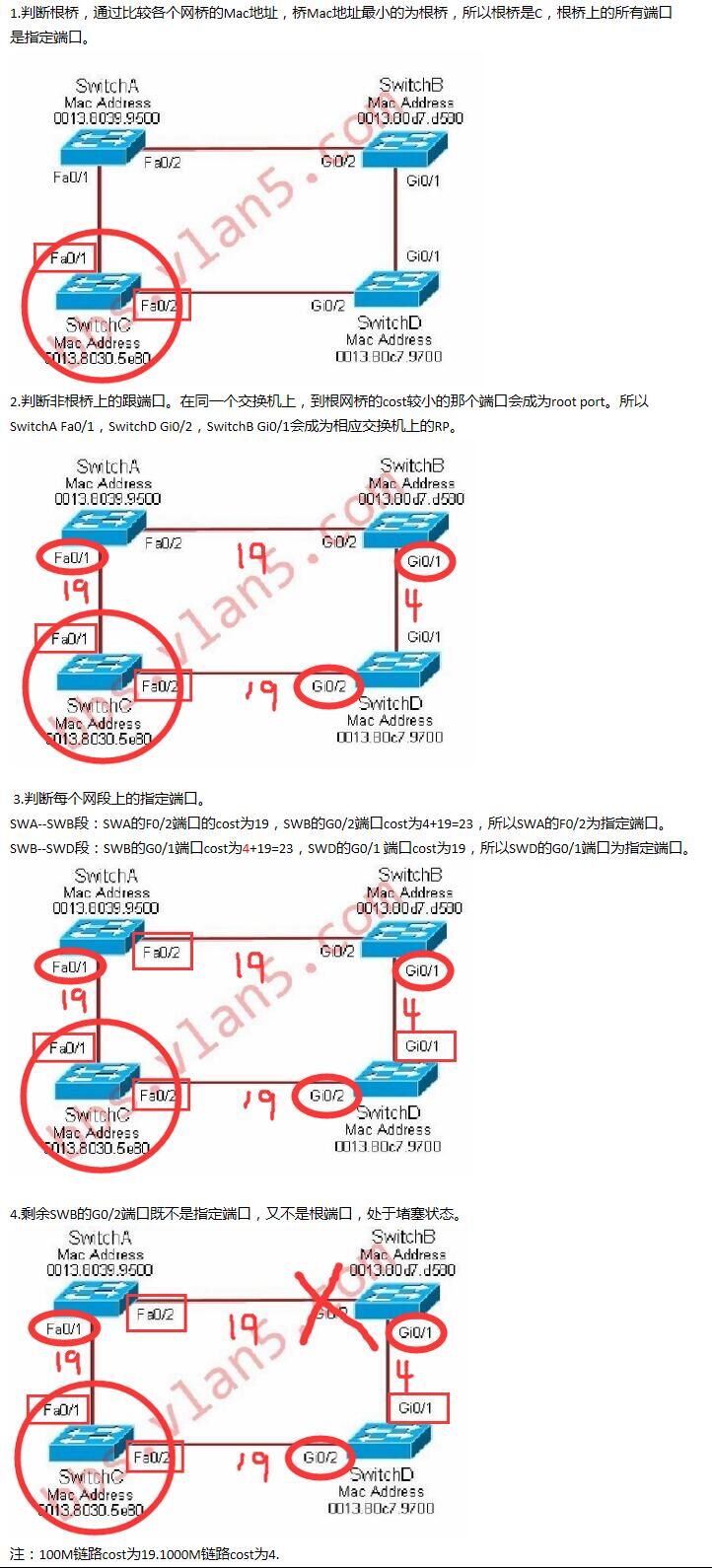

是以前和考生讨论的截图


5 ~, J8 q) W1 L
# ^  q4 f. l" {; @

7 ^& S8 L8 n: g* {' N

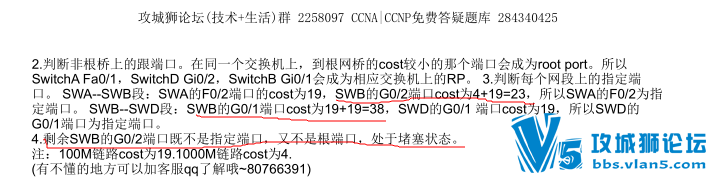

7 r7 N. G' P5 @) W! I! M这道题没错，只是下面的解释有误，如果交换机上F端口的cost为19，G端口cost为4
那么SWB G0/1到根桥的路径花费为4+4   SWB G0/2到根桥的花费为19+4
显然 G0/1成为根端口，这个路径花费是怎么计算来的呢？
8 F9 l; O/ I/ m) r  I5 g端口花费和路径花费是不同的，路径花费等于从根桥到本地交换机前进方向上进入方向的端口花费总和。
6 U0 `9 t3 m9 l/ ~3 D2 s可以想象一个数据包从根桥SWC发往SWB，进入SWD的G0/2口花费为4，再进入SWB的G0/1口花费为4,
, m. \0 c6 S, y: ~5 }& c所以SWB的G0/1口到root bridge的路径花费为 4+4=8，
' j! ^' |0 S; F/ u% I  D9 o+ G这个问题的重点就在于计算路径花费的方法，不要跟端口花费浑淆。
" b3 G& K, Z, G. u+ i/ J) M5 U欢迎一起讨论。

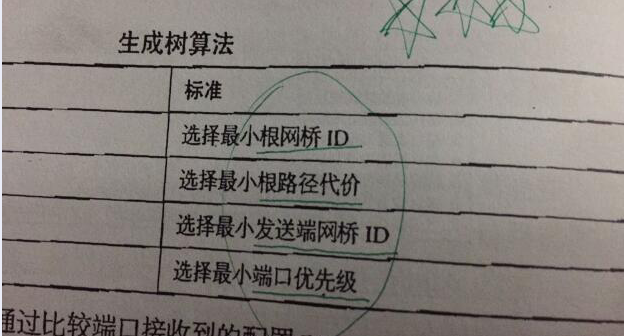

STP在选举根端口 是先对比 端口到根桥的开销
端口开销只在接收bpdu才会累计 发送端不会累加开销
, E/ s0 a! [# \还有一点  选举根端口如果开销一致 要比较发送者的桥ID 如果相同 再比较发送者的端口ID


5 L9 G6 S' E. c* E8 ~$ Tby eugeneswarovski
