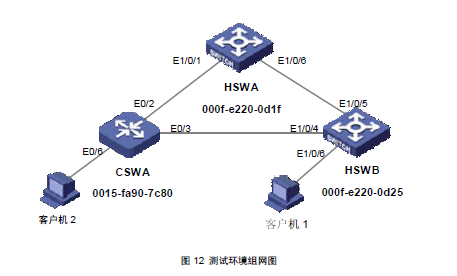

/ ?3 v' e; f( B& s- m! ]图 12 测试环境组网图............................................................................................................178 f" T4 Z. M% R- X' k6 }9 v
表目录* O; z" {* [( _$ f& [4 n% L
表 1 端口速率与cost值对应表................................................................................................8
; d+ ], I; Q! h# ]- D+ B表 2 测试环境硬件配置表......................................................................................................17$ `4 q1 ]4 o B( q+ h" s. t4 {
表 3 生成树测试项目..............................................................................................................18' @9 m. A7 w& S& T* @, F
' ?3 ~2 s3 J& K1 y# N8 X _+ U
STP（Spanning Tree Protocol）是生成树协议的英文缩写。STP基本原理是，经过在交换机之间1 Q& D; ?' H8 Q5 i: j, G! ?
传递一种特别的协议报文（在IEEE 802.1D 中这种协议报文被称为“装备音讯”）来断定网络的拓9 O0 i! q( ^3 |* @2 s$ a
扑构造。装备音讯中包含了满足的信息来确保交换机完结生成树核算。9 e1 L0 P5 {7 k0 \" K
RSTP（Rapid Spanning Tree Protocol）是迅速生成树协议的英文缩写。RSTP是生成树协议的优& P) {( _& V# {2 G
化版，兼容STP。RSTP的“迅速”体现在根端口和指定端口进入转发状况的延时在某种条件下大
: @/ ]5 A$ U# g大缩短，然后缩短了网络拓扑稳定需求的时刻。
9 W, ^7 o# C. r3 l9 CMSTP（Multiple Spanning Tree Protocol）是多生成树协议的英文缩写。MSTP兼容STP和RSTP。
: {% X1 O! ~5 p [2 wMSTP 能够补偿STP 和RSTP 的缺点，它既能够迅速收敛，也能使不相同VLAN 的流量沿各自的路3 s% T) q. |; a; H6 c/ E
径分发，然后为冗余链路供给了非常好的负载分管机制。MSTP设置VLAN 映射表（即VLAN 和生成& \7 R K$ U3 {
树的对应联系表）把VLAN 和生成树联系起来。一起它把一个交换网络划分红多个域，每个域内形 P- e( b g- @
成多棵生成树，生成树之间互相独立。MSTP将环路网络修剪变成一个无环的树型网络，防止报文, S. I! f6 M! p/ |1 S: h$ d# b: K
在环路网络中的增生和无限循环，一起还供给了数据转发的多个冗余途径，在数据转发过程中完成$ k8 w0 D' _; u6 u, `# n, V' k
VLAN 数据的负载均衡。
4 Q- z* _% g5 e! q) e1.2 Quidway交换机与Cisco 交换机支撑的生成树协议类型的比较
" I/ v; \) B2 e' ]; L9 f1.2.1 Quidway交换机支撑的生成树类型. @2 n2 p! F3 ?/ G: \
H3C 交换机支撑的生成树协议有三种类型，分别是STP（IEEE 802.1D）、RSTP（IEEE 802.1W）6 j( B4 q u! j: Q3 t4 Z" j
和MSTP（IEEE 802.1S），这三种类型的生成树协议均依照IEEE 规范的规则完成，并且选用标
& S6 m2 y; d. k9 I准的生成树协议报文格局。在以上三种类型生成树协议的BPDU 报文中，源MAC 地址固定为
/ E) e: w8 q; ]00-E0-FC-09-BC-F9（跟着H3C 申请了以00-0F-E2最初的新MAC 地址，各类STP协议报文的源7 w1 _* [; X" k/ H5 I. p% U
MAC 地址也更换为00-0F-E2-07-F2-E0），意图MAC地址固定为协议规则的01-80-C2-00-00-00。; i- C& \/ j/ V" h5 ?
1.2.2 Cisco交换机支撑的生成树类型
) F( ?- ?, a" E1 Z$ ACisco交换机所支撑的生成树协议类型分别有：PVST（Per VLAN Spanning Tree）、PVST+（Per) J, `# J& A% v6 ^
VLAN Spanning Tree Plus）、Rapid-PVST+（Rapid Per VLAN Spanning Tree Plus）、MISTP（Multi# ~) o4 n Q* Z" _: M/ i5 ~3 [/ r- Z
Instance Spanning Tree Protocol）和MST（Multiple Spanning Tree）。在运用IOS 12.2及以后
4 Y" T* F9 J( r* b9 G版别的Cisco系列交换机中，支撑PVST+、Rapid-PVST+和MST三种类型的生成树协议。这几种& k6 d8 @2 ]: z9 b
生成树协议的某些BPDU 报文选用其私有的报文格局，与IEEE规范的BPDU 报文格局不相同。比4 J" F, J/ G% s: I8 N. C; {
Quidway系列交换机与Cisco设备生成树互通测验手册V1.0
0 R6 D2 L% c# @+ d$ ]0 G0 q' X J* S9/21/07 版权所有，侵权必究第 7 页共 28 页
) {! d: p1 Q& Y( J如当 Cisco交换机运转PVST+或许Rapid-PVST+协议时，trunk 端口在非VLAN 1中便发送私有的
3 S* A+ c/ q: Q' D0 a& _BPDU 报文，这类私有的BPDU报文的源MAC地址为端口的MAC 地址，意图MAC地址为Cisco
5 [5 f& Q1 [' j9 g% Y1 Y& @自个的保存地址01-00-0C-CC-CC-CD。0 f, G% t% w! ~7 Y9 k/ j
PVST协议能够简略地理解为在每一个VLAN上运转一个一般的STP协议，不相同VLAN之间的STP
% c% j: d# y5 G: g: @状况和核算彻底独立，尽管没有相似MSTP协议中的实例的概念，但也能够完结对不相同VLAN的数
2 V" e; c7 `5 ?- T! U: ~. @据进行负载。PVST 协议报文除了在数据帧内会带有VLAN 信息以外，最主要的是PVST 协议的( q. V9 V7 |1 t
BPDU 报文意图MAC 地址是01-00-0C-CC-CC-CD，因而该协议无法与选用IEEE规范生成树协议4 R! G: m( y0 E' {9 D3 J
的设备进行互通。
5 c. o( e8 J/ N+ P1 s在 PVST协议的基础上衍生出了PVST+协议。PVST+协议与PVST协议相同选用STP的机制，同1 T. {0 c V. v5 O3 L+ t
样无法做到迅速搬迁，但能够依据实践的网络状况装备PortFast、UplinkFast 以及BackboneFast! P+ ~3 I' J# e' {
特性，来变向完结迅速搬迁。PVST+协议相关于PVST 协议最大的改善是：供给了与规范STP 协% A/ J/ O# O7 H& d4 ]' h: r. H# _2 ^1 x
议互通的才能。关于一个Access 端口，PVST+协议将依据此端口所在VLAN 的发送规范的STP
* W1 f. e) _5 X. C, t9 p+ h( r' ]格局的BPDU报文；关于一个Trunk 端口，PVST+协议仅会在VLAN 1中，发送规范格局的BPDU
: i) S9 T' o, p9 e9 @: p报文（意图MAC 地址为01-80-C2-00-00-00），而在别的答应经过的VLAN 中，依然发送其私有6 F8 V+ u* c1 U9 X. d$ |0 Z2 P
格局的BPDU报文（意图MAC 地址为01-00-0C-CC-CC-CD）。: J; { `; E7 V3 M' e7 ~3 F- ^
在 PVST+协议的基础上衍生出了Rapid-PVST+协议，Rapid-PVST+协议相关于PVST+协议，选用
- O( q. X9 r1 h* J! r了RSTP的机制，支撑迅速搬迁特性。
' s& m; _9 b1 W' J. D$ p" n2 g D$ IMISTP协议具有实例的概念，能够将VLAN 与实例进行映射，处理了PVST/PVST+协议的单VLAN# v) a/ I+ _1 X, l* e) k7 ^/ b7 w
生成树对设备功能的影响。但MISTP 协议存在着非常大的运用局限性，乃至不能向下兼容- e* P o6 j- O$ P
PVST/PVST+协议。
" y( Q: F H$ g9 u! x0 G在 MISTP 协议的基础上衍生出了MST 协议，MST 协议具有VLAN 与实例的映射联系，也有域的4 t- y D6 E3 a% l1 k
概念，能够理解为规范的MSTP 协议，一起，MST 协议的BPDU 报文格局与IEEE 规范的规则完
+ W1 }; E& e- a; L- W6 a: L; W w全共同。' [ r V$ D2 [, T7 H! u# M" |" W
