华为LNP协议（链路类型协商）基本原理

LNP基本原理

链路类型协商协议LNP（Link-type Negotiation Protocol）用来动态协商以太网接口的链路类型为Access或者Trunk。

以太网接口的链路类型协商为Access，缺省情况下加入VLAN1。

以太网接口的链路类型协商为Trunk，缺省情况下加入VLAN1～4094。

当前，交换机支持的以太网接口的链路类型有：Access、Hybrid、Trunk和Dot1q-tunnel。这四种链路类型分别用于不同的网络位置，均由手工配置指定。如果网络拓扑变更，以太网接口的链路类型也需要重新配置，配置较为繁琐。为了简化用户配置，可通过LNP配置以太网接口的链路类型自协商功能，自动协商出接口的链路类型为access或者trunk，并加入相应VLAN。

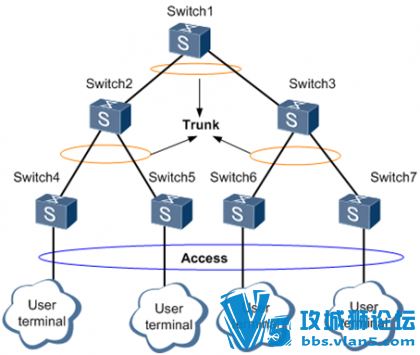

如下图1网络中二层设备连接成功后，设备接口物理状态为Up。经过LNP协商后，Switch4、Switch5、Switch6、Switch7上连接终端的接口以Access类型加入缺省VLAN1，Switch之间互连的接口以Trunk类型允许所有VLAN通过。

华为LNP协议（链路类型协商）基本原理

                          图1 LNP典型应用组网图

当LNP功能使能时，触发LNP协商需要满足如下条件之一：

收到对端发送的LNP报文。

本端的接口状态或接口类型等配置发生变化。

LNP在原有的链路类型Access、Hybrid、Trunk和Dot1q-tunnel基础上，新增了以下两种，二者的主要区别如下：

Negotiation-desirable：主动发送LNP报文

Negotiation-auto：不会主动发送LNP报文

说明：

由于协商为Trunk类型的接口缺省会加入所有VLAN，建议配置环网协议来破除环路。

如果二层网络中部署了环网协议STP/RSTP/MSTP/VBST等，无论阻塞接口是什么类型LNP均可协商成功。

LNP协商原则

二层以太网接口的链路类型决定了协商的结果。在二层接口物理状态为Up条件下，LNP协商原则如下表1所示。

说明：

Eth-Trunk接口的成员口配置不对称时，无法保证LNP可以协商成功。

如果二层接口已经通过配置设置了接口链路类型Access、Hybrid、Trunk或Dot1q-tunnel，该二层接口的接口链路类型不受LNP协商结果影响，保持设置的类型不变。

协商失败时，接口的链路类型为Access。

表1 LNP协商原则
本端链路类型	对端链路类型/协商状态	本端接口协商结果	对端接口最终状态
Negotiation-desirable/Negotiation-auto	Access(使能LNP协商)	Access	Access
	Hybrid(使能LNP协商)	Trunk	Hybrid
	Dot1q-tunnel(使能LNP协商)	Access	Dot1q-tunnel
	Trunk(使能LNP协商)	Trunk	Trunk
	不支持LNP协商或者去使能LNP协商	Access	链路类型不确定
Negotiation-desirable	Negotiation-desirable	Trunk	Trunk
Negotiation-desirable	Negotiation-auto	Trunk	Trunk
Negotiation-auto	Negotiation-auto	Access	Access

LNP协议协商依赖本端和对端的正常通信。当设备出现通信延迟等问题，可能导致接口的链路类型协商错误。LNP协商经过三次正常通信后，接口的链路类型才会进入协商的稳态，否则处于协商态继续保持协商。在接口的链路类型进入稳态前，接口处于阻塞状态不参与报文转发，因此避免了报文转发的震荡或错误。

VCMP域名会影响LNP协商，只有链路两端域名一致（都非空，且相同；或都为空）或至少一端域名为空时能成功协商为trunk，否则协商为access。
