VLAN之间通过子接口通信配置示例

1、组网需求



华为售后工程师 VLAN之间通过子接口通信配置示例

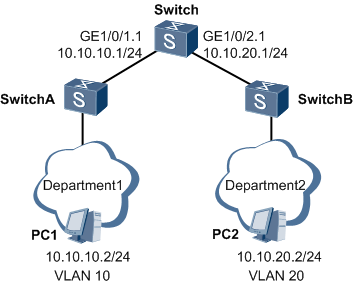

                 图1 配置VLAN间通过子接口通信组网图

如上图1所示，企业的不同部门拥有相同的业务，如上网、VoIP等业务，且各个部门中的用户位于不同的网段。目前存在不同的部门中相同的业务所属的VLAN不相同，现需要实现不同VLAN中的用户相互通信。

部门1和部门2中拥有相同的上网业务，但是属于不同的VLAN且位于不同的网段。现需要实现部门1与部门2的用户互通。

* C8 s; ]$ C' W( A/ u; @; F9 U3 ]: U
2、配置思路
/ l0 n5 ~4 z+ }

2.1、配置各以太网接口的封装方式均采用802.1Q。

2.2、配置各以太网接口所属的VLAN ID。

2.3、配置各以太网接口的IP地址。

3、操作步骤

配置SwitchA的上行接口以tagged方式加入VLAN10，用户侧接口以untagged方式加入VLAN10；SwitchB的上行接口以tagged方式加入VLAN20,用户侧接口以untagged方式加入VLAN20。

2 H7 Z: ^& f. [' `3 E3 P

3.1、配置Switch上连接SwitchA的接口

# 创建并配置以太网子接口GE1/0/1.1。

<HUAWEI> system-view

[HUAWEI] sysname Switch

[Switch] interface gigabitethernet1/0/1

[Switch-GigabitEthernet1/0/1] port link-type hybrid

[Switch-GigabitEthernet1/0/1] quit

[Switch] interface gigabitethernet1/0/1.1

[Switch-GigabitEthernet1/0/1.1] dot1q termination vid 10

[Switch-GigabitEthernet1/0/1.1] ip address 10.10.10.1 24

[Switch-GigabitEthernet1/0/1.1] arp broadcast enable

[Switch-GigabitEthernet1/0/1.1] quit

, N8 O1 O4 s( ?

3.2、配置Switch上连接SwitchB的接口

# 创建并配置以太网子接口GE1/0/2.1。

[Switch] interface gigabitethernet1/0/2

[Switch-GigabitEthernet1/0/2] port link-type hybrid

[Switch-GigabitEthernet1/0/2] quit

[Switch] interface gigabitethernet 1/0/2.1

[Switch-GigabitEthernet1/0/2.1] dot1q termination vid 20

[Switch-GigabitEthernet1/0/2.1] ip address 10.10.20.1 24

[Switch-GigabitEthernet1/0/2.1] arp broadcast enable

[Switch-GigabitEthernet1/0/2.1] quit

6 A; M5 L- _9 T/ Z. X4、检查配置结果

在VLAN10中的PC1上配置缺省网关为GE1/0/1.1接口的IP地址10.10.10.1/24。

在VLAN20中的PC2上配置缺省网关为GE1/0/2.1接口的IP地址10.10.20.1/24。

配置完成后，VLAN10内的PC1与VLAN20内的PC2能够互相访问。

1 U, B. y: M- t* B- S5、配置文件
, ~3 A' h7 ^& w$ J7 d5 I1 O

以下仅给出Switch的配置文件。

#

sysname Switch

#

interface GigabitEthernet1/0/1

port link-type hybrid

#

interface GigabitEthernet1/0/1.1

dot1q termination vid 10

ip address 10.10.10.1 255.255.255.0

arp broadcast enable

#

interface GigabitEthernet1/0/2

port link-type hybrid

#

interface GigabitEthernet1/0/2.1

dot1q termination vid 20

ip address 10.10.20.1 255.255.255.0

arp broadcast enable

#

return
