VLANIF与OSPF跨越三层网络通信配置示例

( x0 p; l( x( E& Y( l1、组网需求



华为售后工程师 VLANIF与OSPF跨越三层网络通信配置示例

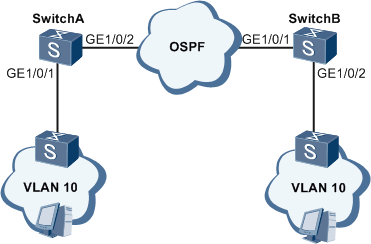

           图1 配置通过VLANIF接口跨越三层网络通信组网图

如上图1所示，SwitchA和SwitchB分别下挂VLAN10的二层网络，SwitchA和SwitchB之间通过三层网络互通，三层网络采用OSPF协议。

要求两个二层网络的PC实现二层隔离三层互通。

1 B, `4 O# [: l. Y# V6 I
; p+ b" q5 v- {0 p2、配置思路
8 I8 {' Z" x) |! _6 g

2.1、配置接口所属的VLAN，允许VLAN通过当前接口。

2.2、配置VLANIF接口的IP地址，实现三层互通。

2.3、配置OSPF基本功能，实现路由互通。

+ |1 E+ t7 L+ a$ V6 P/ x
* ?9 W8 N! q. o: Q3 Q3、操作步骤
7 o/ M+ N0 }+ w4 a* E! m

3.1、配置SwitchA

# 创建VLAN10和VLAN30。

system-view

[HUAWEI] sysname SwitchA

[SwitchA] vlan batch 10 30

# 配置接口GE1/0/1加入VLAN 10，GE1/0/2加入VLAN 30。

[SwitchA] interface gigabitethernet 1/0/1

[SwitchA-GigabitEthernet1/0/1] port link-type trunk

[SwitchA-GigabitEthernet1/0/1] port trunk allow-pass vlan 10

[SwitchA-GigabitEthernet1/0/1] quit

[SwitchA] interface gigabitethernet 1/0/2

[SwitchA-GigabitEthernet1/0/2] port link-type trunk

[SwitchA-GigabitEthernet1/0/2] port trunk allow-pass vlan 30

[SwitchA-GigabitEthernet1/0/2] quit

6 e" T0 ]9 c7 L  W" [! k& x

# 配置VLANIF10的IP地址为10.10.10.1/24，VLANIF30的IP地址为10.10.30.1/24。

[SwitchA] interface vlanif 10

[SwitchA-Vlanif10] ip address 10.10.10.1 24

[SwitchA-Vlanif10] quit

[SwitchA] interface vlanif 30

[SwitchA-Vlanif30] ip address 10.10.30.1 24

[SwitchA-Vlanif30] quit

: C2 [. J# {0 ]6 k5 C

# 配置OSPF基本功能

[SwitchA] router id 1.1.1.1

[SwitchA] ospf

[SwitchA-ospf-1] area 0

[SwitchA-ospf-1-area-0.0.0.0] network 10.10.10.0 0.0.0.255

[SwitchA-ospf-1-area-0.0.0.0] network 10.10.30.0 0.0.0.255

[SwitchA-ospf-1-area-0.0.0.0] quit

% l9 }  @; ?4 W/ D

3.2、配置SwitchB

# 创建VLAN10和VLAN30。

system-view

[HUAWEI] sysname SwitchB

[SwitchB] vlan batch 10 30

7 g3 m2 K3 a/ G1 l* g& a

# 配置接口GE1/0/2加入VLAN 10，GE1/0/1加入VLAN 30。

[SwitchB] interface gigabitethernet 1/0/2

[SwitchB-GigabitEthernet1/0/2] port link-type trunk

[SwitchB-GigabitEthernet1/0/2] port trunk allow-pass vlan 10

[SwitchB-GigabitEthernet1/0/2] quit

[SwitchB] interface gigabitethernet 1/0/1

[SwitchB-GigabitEthernet1/0/1] port link-type trunk

[SwitchB-GigabitEthernet1/0/1] port trunk allow-pass vlan 30

[SwitchB-GigabitEthernet1/0/1] quit

# 配置VLANIF10的IP地址为10.10.20.1/24，VLANIF30的IP地址为10.10.30.2/24。

[SwitchB] interface vlanif 10

[SwitchB-Vlanif10] ip address 10.10.20.1 24

[SwitchB-Vlanif10] quit

[SwitchB] interface vlanif 30

[SwitchB-Vlanif30] ip address 10.10.30.2 24

[SwitchB-Vlanif30] quit

# 配置OSPF基本功能

[SwitchB] router id 2.2.2.2

[SwitchB] ospf

[SwitchB-ospf-1] area 0

[SwitchB-ospf-1-area-0.0.0.0] network 10.10.20.0 0.0.0.255

[SwitchB-ospf-1-area-0.0.0.0] network 10.10.30.0 0.0.0.255

[SwitchB-ospf-1-area-0.0.0.0] quit

5 H' c8 i, o: O: v! @' ?0 J: \/ K4 W
. d+ y7 j6 X4 K1 p) c/ k

4、检查配置结果

SwitchA下挂的二层网络中PC上配置缺省网关为VLANIF10接口的IP地址10.10.10.1/24。

SwitchB下挂的二层网络中PC上配置缺省网关为VLANIF10接口的IP地址10.10.20.1/24。

配置完成后，两个二层网络的PC实现二层隔离三层互通。

0 z. G" N: X1 @6 a- D

5、配置文件

5.1、SwitchA的配置文件。

#

sysname SwitchA

#

router id 1.1.1.1

#

vlan batch 10 30

#

interface Vlanif10

ip address 10.10.10.1 255.255.255.0

#

interface Vlanif30

ip address 10.10.30.1 255.255.255.0

#

interface GigabitEthernet1/0/1

port link-type trunk

port trunk allow-pass vlan 10

#

interface GigabitEthernet1/0/2

port link-type trunk

port trunk allow-pass vlan 30

#

ospf 1

area 0.0.0.0

  network 10.10.10.0 0.0.0.255

  network 10.10.30.0 0.0.0.255

#

Return

5.2、SwitchB的配置文件。

#

sysname SwitchB

#

router id 2.2.2.2

#

vlan batch 10 30

#

interface Vlanif10

ip address 10.10.20.1 255.255.255.0

#

interface Vlanif30

ip address 10.10.30.2 255.255.255.0

#

interface GigabitEthernet1/0/1

port link-type trunk

port trunk allow-pass vlan 30

#

interface GigabitEthernet1/0/2

port link-type trunk

port trunk allow-pass vlan 10

#

ospf 1

area 0.0.0.0

  network 10.10.20.0 0.0.0.255

  network 10.10.30.0 0.0.0.255

#

return
