1、组网需求



华为设备配置技巧 华为交换机MUX VLAN配置示例（接入层设备）

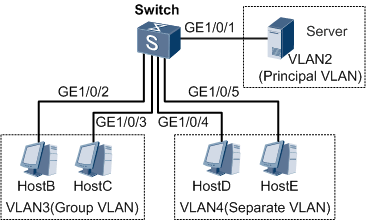

                      图1 MUX-VLAN组网示例图

如上图1所示，在企业网络中，企业所有员工都可以访问企业的服务器。但对于企业来说，希望企业内部部分员工之间可以互相交流，而部分员工之间是隔离的，不能够互相访问。

为了解决上述问题，可在连接终端的交换机上部署MUX VLAN(复合vlan）特性。MUX VLAN不但能够实现企业需求，同时也解决了VLAN ID紧缺问题，也便于网络管理者维护。

+ \6 r1 B: x, c: b! j

2、配置思路

2.1、配置主VLAN的MUX-VLAN功能。

2.2、配置Group-VLAN功能。

2.3、配置Separate-VLAN功能。

2.4、配置接口加入VLAN并使能MUX-VLAN功能。

3、操作步骤

3.1、配置MUX VLAN

# 创建VLAN2、VLAN3和VLAN4。

system-view

[HUAWEI] sysname Switch

[Switch] vlan batch 2 3 4

# 配置MUX VLAN中的Group VLAN和Separate VLAN。

[Switch] vlan 2

[Switch-vlan2] mux-vlan

[Switch-vlan2] subordinate group 3

[Switch-vlan2] subordinate separate 4

[Switch-vlan2] quit

0 h; r  i5 s& o' \

# 配置接口加入VLAN并使能MUX VLAN功能。

[Switch] interface gigabitethernet 1/0/1

[Switch-GigabitEthernet1/0/1] port link-type access

[Switch-GigabitEthernet1/0/1] port default vlan 2

[Switch-GigabitEthernet1/0/1] port mux-vlan enable vlan 2

[Switch-GigabitEthernet1/0/1] quit

[Switch] interface gigabitethernet 1/0/2

[Switch-GigabitEthernet1/0/2] port link-type access

[Switch-GigabitEthernet1/0/2] port default vlan 3

[Switch-GigabitEthernet1/0/2] port mux-vlan enable vlan 3

[Switch-GigabitEthernet1/0/2] quit

[Switch] interface gigabitethernet 1/0/3

[Switch-GigabitEthernet1/0/3] port link-type access

[Switch-GigabitEthernet1/0/3] port default vlan 3

[Switch-GigabitEthernet1/0/3] port mux-vlan enable vlan 3

[Switch-GigabitEthernet1/0/3] quit

[Switch] interface gigabitethernet 1/0/4

[Switch-GigabitEthernet1/0/4] port link-type access

[Switch-GigabitEthernet1/0/4] port default vlan 4

[Switch-GigabitEthernet1/0/4] port mux-vlan enable vlan 4

[Switch-GigabitEthernet1/0/4] quit

[Switch] interface gigabitethernet 1/0/5

[Switch-GigabitEthernet1/0/5] port link-type access

[Switch-GigabitEthernet1/0/5] port default vlan 4

[Switch-GigabitEthernet1/0/5] port mux-vlan enable vlan 4

[Switch-GigabitEthernet1/0/5] quit

0 U" l4 _1 \- n. k! Y. x$ `; ]8 b

4、检查配置结果

4.1、Server和HostB、HostC、HostD、HostE在同一网段。

4.2、Server和HostB、HostC、HostD、HostE二层流量互通。

4.3、HostB和HostC二层流量互通。

4.4、HostD和HostE二层流量不通。

4.5、HostB、HostC和HostD、HostE二层流量不通。

5 z1 t  w( p- b! J: E) a; f

5、配置文件

5.1、Switch的配置文件

#

sysname Switch

#

vlan batch 2 to 4

#

vlan 2

mux-vlan

subordinate separate 4

subordinate group 3

#

interface GigabitEthernet1/0/1

port link-type access

port default vlan 2

port mux-vlan enable vlan 2

#

interface GigabitEthernet1/0/2

port link-type access

port default vlan 3

port mux-vlan enable vlan 3

#

interface GigabitEthernet1/0/3

port link-type access

port default vlan 3

port mux-vlan enable vlan 3

#

interface GigabitEthernet1/0/4

port link-type access

port default vlan 4

port mux-vlan enable vlan 4

#

interface GigabitEthernet1/0/5

port link-type access

port default vlan 4

port mux-vlan enable vlan 4

#

return
