乾颐堂数据中心 VMware Horizon 7 安装部署文档（多图啊。。。多图。。。）

• VMware Horizon 7介绍


通过Horizon，IT部门可以在数据中心部署虚拟化环境，并将这些环境交付给员工。最终用户可以获得熟悉的个性化环境，并且可以在企业或家庭网络中的任何地方访问此环境。将桌面数据全部至于数据中心，管理员可以进行集中式管理，同时还能提高效率、增强安全性、降低成本（用户可以使用落后的PC或瘦客户机访问虚拟桌面环境）。

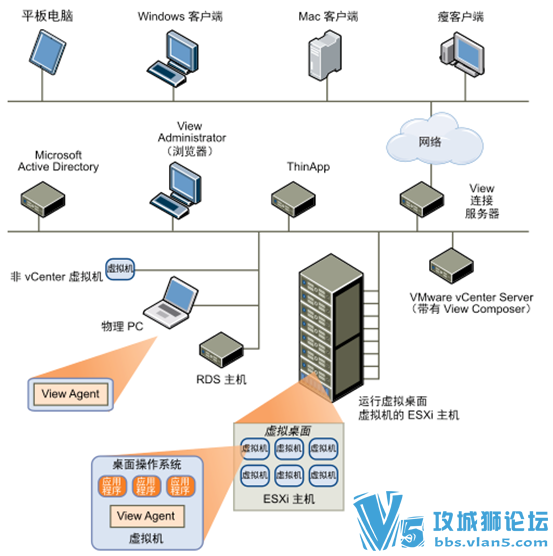

VMware Horizon 7虚拟桌面部署由以下几个组件组成

• 客户端设备
• Horizon Client
• Horizon Agent
• Horizon Connection Server
• Horizon Composer
• Horizon ThinApp


乾颐堂数据中心 VMware Horizon 7 安装部署文档

1.1客户端设备

Horizon的一大优势在于，用户可以在任何地点使用任何设备访问桌面。用户可以通过公司的笔记本电脑、家用PC、瘦客户端设备、MAC或平板访问个性化虚拟桌面。在PC中用户只要打开HorizonClient就能显示Horizon桌面。瘦客户端借助瘦客户端软件，管理员可以进行配置，让HorizonClient成为用户在瘦客户端上唯一能直接启动的应用程序。将传统PC作为瘦客户端使用，可以延长硬件使用寿命。
乾颐堂数据中心
1.2 Horizon Client

Horizon提供了多平台客户端，包括Windows、MACOS、Linux、瘦客户端平台。可以让用户通过各种硬件来访问虚拟桌面。
1.3 Horizon Agent

需要在远程桌面源虚拟机、RDS服务器上安装，通过与HorizonClient连接来为用户提供连接监视，虚拟打印USB映射等功能
1.4 Horizon Connection Server

该服务充当客户端的连接点，Horizon Connection Server通过Windows ActiveDirectory对用户提供身份验证，并将请求定向到相应的虚拟机、或服务器。Horizon ConnectionServer还提供以了下管理功能

• 用户身份验证
• 授权用户设访问特定的桌面和池
• 将通过HorizonThinApp打包的应用程序分配给特定桌面和池
• 管理本地和远程桌面会话
  乾颐堂数据中心


1.5 Horizon Composer

该服务可以安装在Windows版的vCenter实例上或单独的服务器（虚拟机）上。然后HorizonComposer可以从指定的父虚拟机创建链接克隆池。这种方法可节约多达90%的存储成本。
1.6 Horizon ThinApp

该服务可以将应用程序封装到虚拟化的沙箱中。采用这种方法可以灵活的部署应用程序，多个同时使用时，并不会产生冲突。
2.安装VMware Horizon 7的前期准备

1）准备vSphere环境，可以使用ESXi 6.0/5.5并安装vCenter。
2）准备域环境，VMware Horizon必须使用域来为用户提供统一账户和验证支持。

服务器	操作系统	计算机名	IP地址	所需安装软件
DomainController	Windows 2008 R2 SP1 X64	DC	192.168.200.201	Sql server 2014 enterprisex64(也可以单独拿一台服务器安装)
Horizon Composer	Windows 2008 R2 SP1 X64	HC	192.168.200.202	VMware-viewcomposer-7.0.0-3613429.exe 官方最低内存要求4GB，推荐8GB
Horizon Connection Server	Windows 2008 R2 SP1 X64	HCS	192.168.200.203	VMware-viewconnectionserver-x86_64-7.0.0-3633490.exe 官方最低内存要求4GB，推荐10GB
WIN7模板	Windows 7 Ultimate			VMware-viewagent-x86_64-7.0.0-3634043
VMware Horizon Client	Windows	非域	DHCP	VMware-Horizon-Client-x86_64-4.0.1-3698521.exe

3）创建Horizon用户和组
Horizon不需要修改AD中的任何信息，不过建议用户在AD中创建属于Horizon的OU和用户组，创建OU的目的在于方便应用各种域策略。

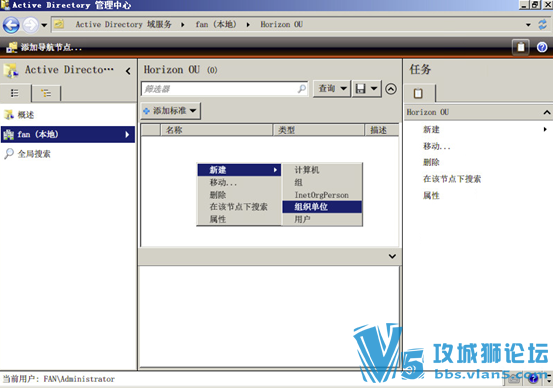

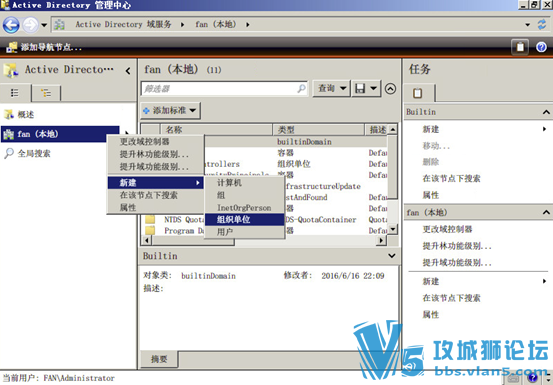

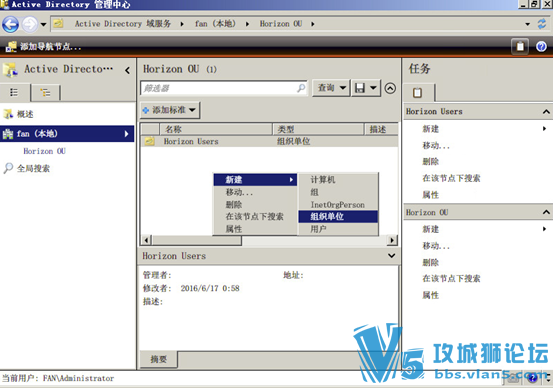

DC上需要创建3个OU：

• Horizon OU：Horizon的根组织单元


乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

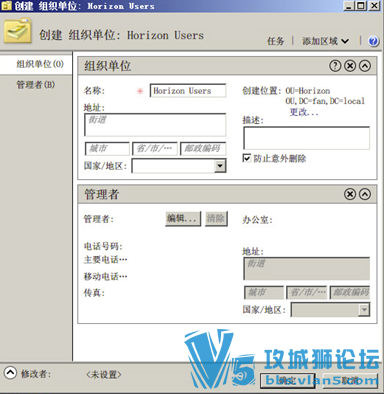

• HorizonUsers：Horizon用于存放的用户和组


乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

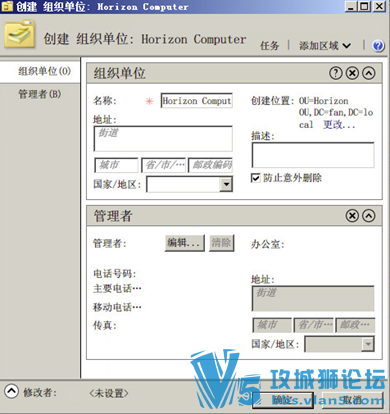

• Horizon Computer：用于存放虚拟桌面计算机


乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

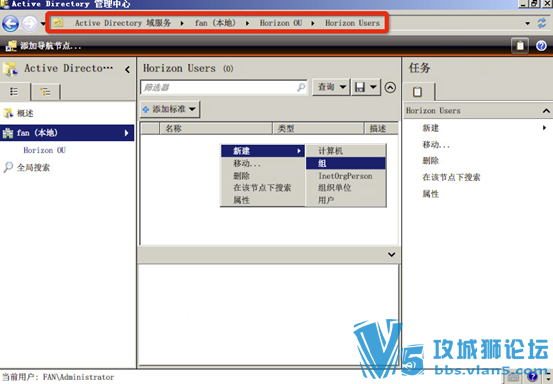

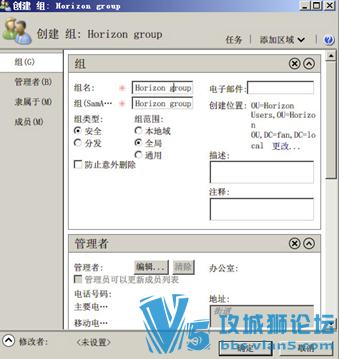

• 在Horizon Users组织单元中创建Horizongroup，创建test1和test2两个用户并加入到Horizon group组中。


乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

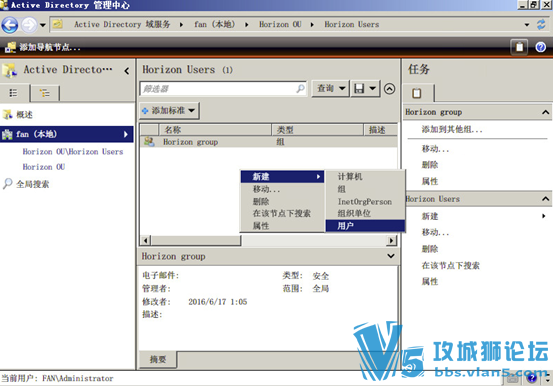

接下来创建用户

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

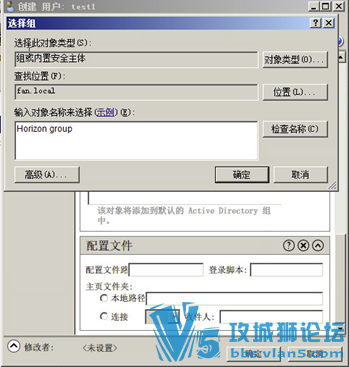

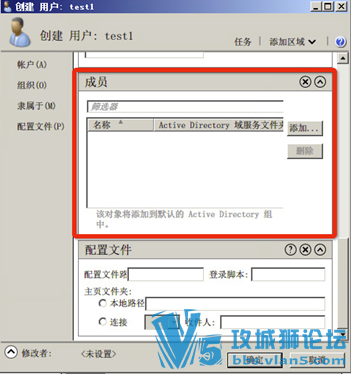

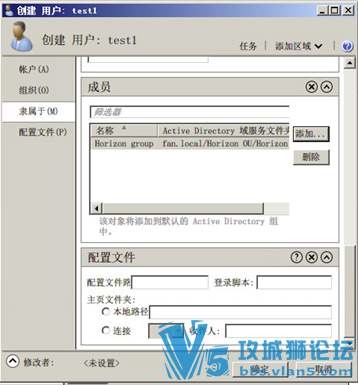

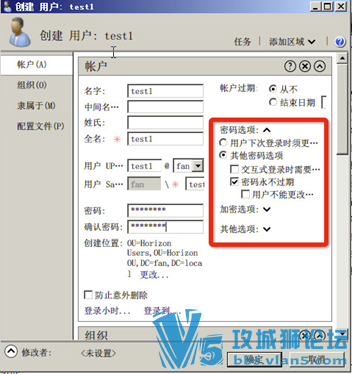

实验环境中可以选择密码永不过期。接着在成员中将用户加入组

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

单击确定完成用户创建，test2用户同上。

乾颐堂数据中心 VMware Horizon 7 安装部署文档

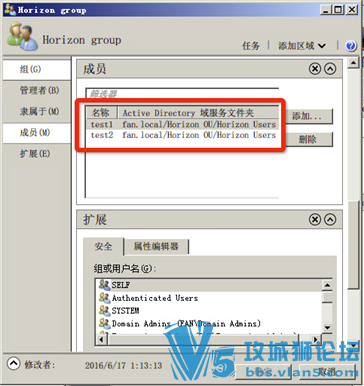

添加完成后，可以在Horizon Group组属性中看到两个用户

3.安装Horizon Connection Server

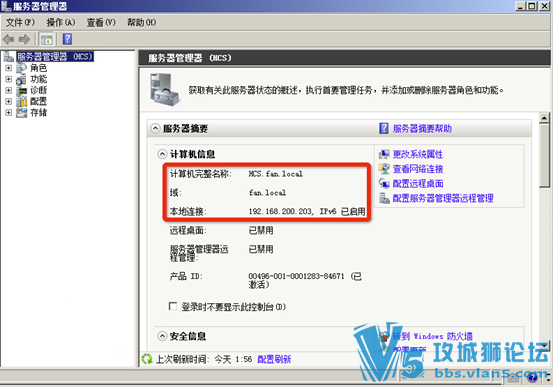

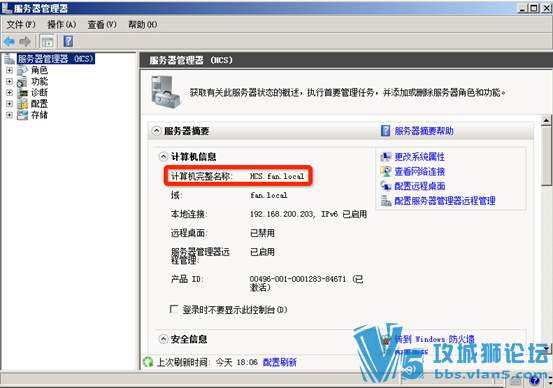

安装Horizon ConnectionServer之前，要确保服务器已经加入了域环境

乾颐堂数据中心 VMware Horizon 7 安装部署文档

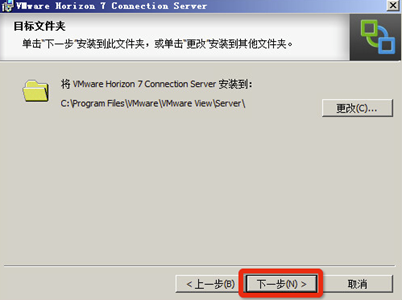

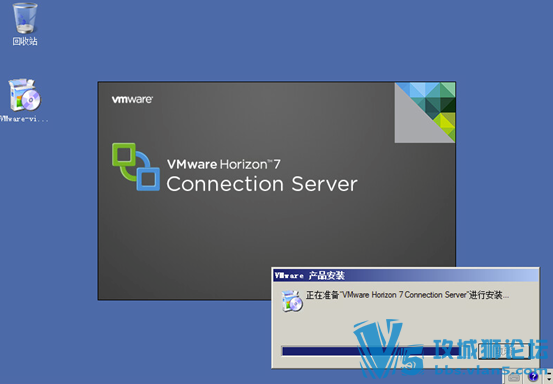

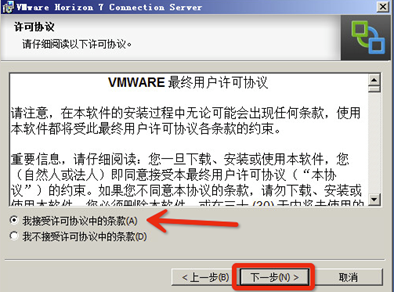

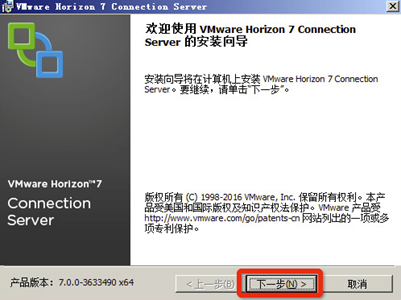

接下来安装Horizon 7 Connection Server，安装文件名为：VMware-viewconnectionserver-x86_64-7.0.0-3633490.exe

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

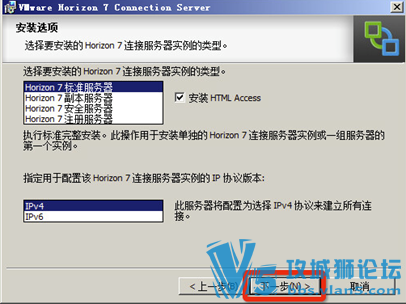

Horizon 7标准服务器：创建一个实例，用于单独安装一台Horizon 7服务器或一组服务器的第一台（主服务器）

Horizon 7副本服务器：加入到现有的实例中做备胎（可以有多个）

Horizon 7安全服务器：通常安装在DMZ区域以提供安全接入（需要连接到实例中）

Horizon 7注册服务器：用于True SSO认证机制

这里我们只需要安装标准服务器

乾颐堂数据中心 VMware Horizon 7 安装部署文档

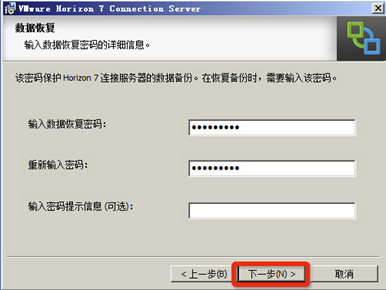

配置数据恢复密码

乾颐堂数据中心 VMware Horizon 7 安装部署文档

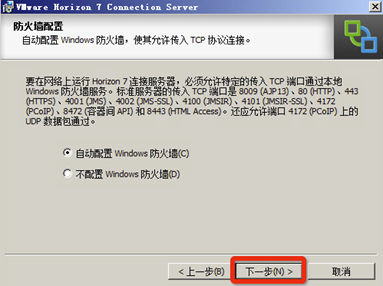

这里可以自动添加Windows防火墙策略（ps：实验环境的防火墙被我关掉了）

乾颐堂数据中心 VMware Horizon 7 安装部署文档

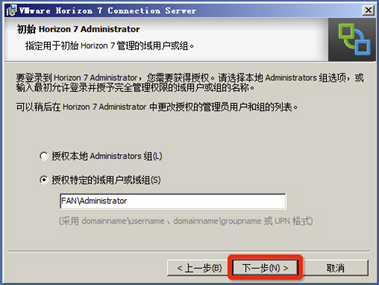

授权哪些用户可以管理Horizon 7

乾颐堂数据中心 VMware Horizon 7 安装部署文档

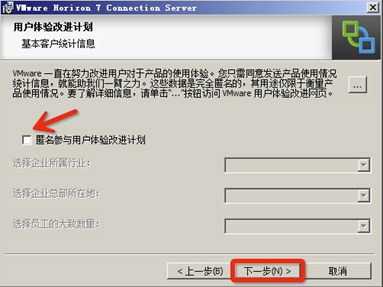

我不想发送任何数据给VMware

乾颐堂数据中心 VMware Horizon 7 安装部署文档

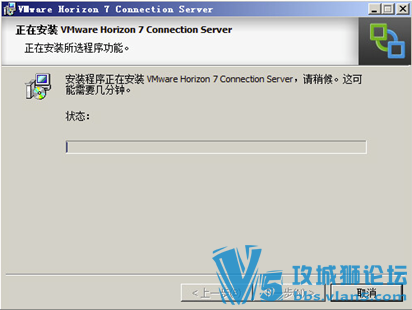

开始安装

乾颐堂数据中心 VMware Horizon 7 安装部署文档

等！

乾颐堂数据中心 VMware Horizon 7 安装部署文档

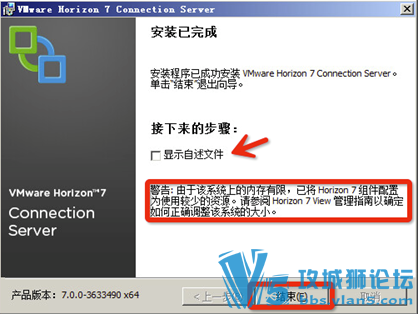

VMware要求Horizon 7 ConnectionServer的内存最低为4GB，推荐10GB以上，我这里内存分配了8GB，所以给出警告。无视就好。

安装结束后桌面上出现

乾颐堂数据中心 VMware Horizon 7 安装部署文档

图标，Horizon 7 Connection Server安装完成！

4.安装Horizon Composer（可选）

如果计划部署链接克隆桌面池（可以节省90%磁盘利用率），则需要安装。

注意：使用Horizon生成虚拟桌面时，网络中必须有DHCP服务器来为虚拟桌面分配IP地址！

首先在DB上创建Horizon Composer数据库（这里的数据库安装在了域控制器中，现网中不推荐）：

乾颐堂数据中心 VMware Horizon 7 安装部署文档

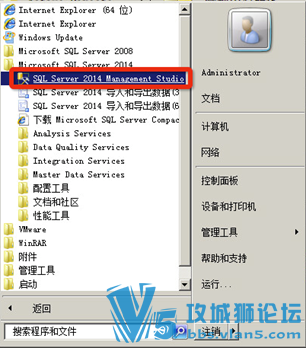

运行SQL管理工具

乾颐堂数据中心 VMware Horizon 7 安装部署文档

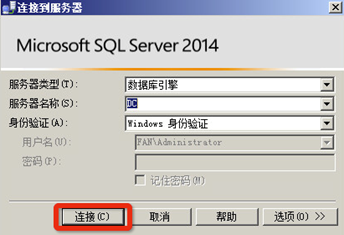

连接数据库（实验环境数据库允许Windows 身份验证）

乾颐堂数据中心 VMware Horizon 7 安装部署文档

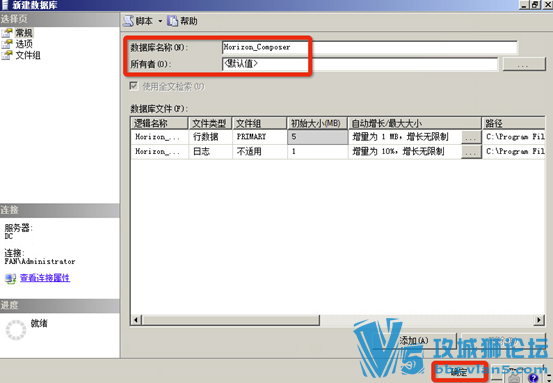

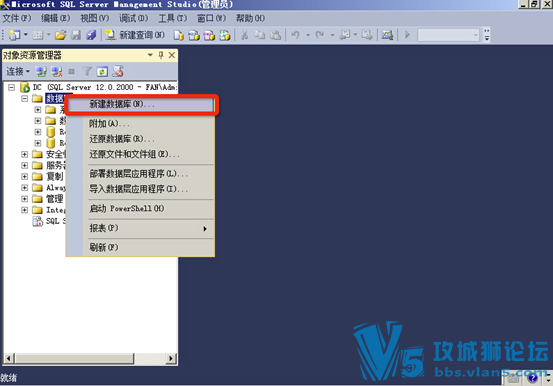

新建一个数据库

乾颐堂数据中心 VMware Horizon 7 安装部署文档

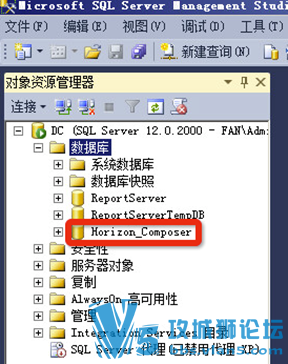

输入名字后点确定完成数据库添加

乾颐堂数据中心 VMware Horizon 7 安装部署文档

接下来，可以回到Horizon Composer服务器继续安装。

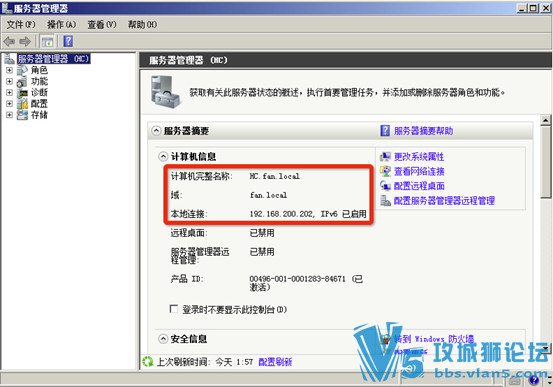

安装Horizon Composer软件之前，确保计算机加入了域环境

乾颐堂数据中心 VMware Horizon 7 安装部署文档

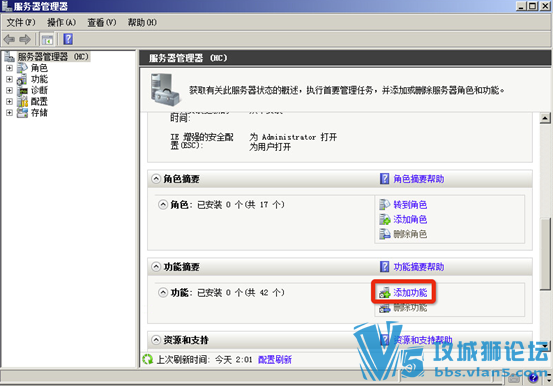

Horizon Composer要求计算机中安装.NET 3.5 SP1，Windows2008中已经包含了这个功能，在计算机管理中添加功能即可

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

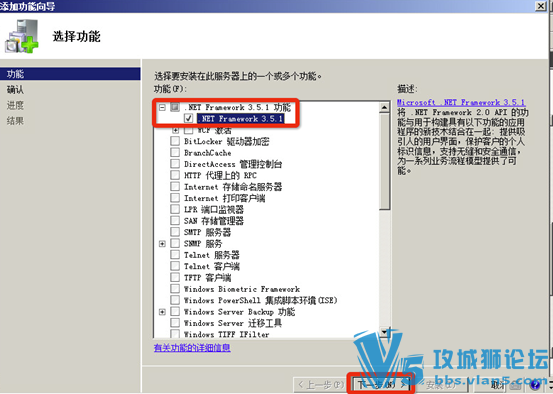

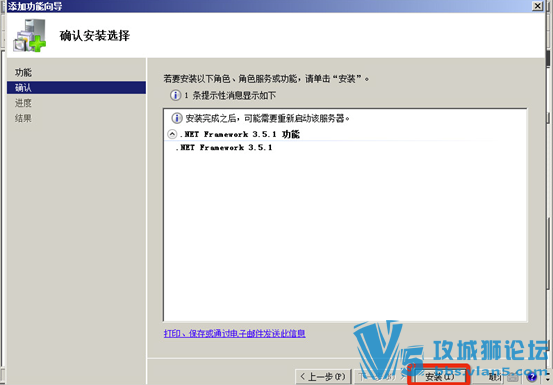

选中.NET Framework 3.5.1后，下一步即可

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

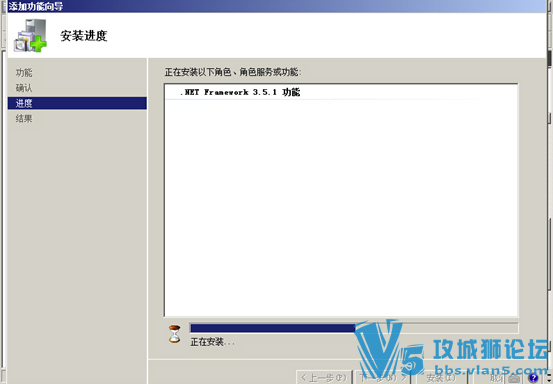

等！

乾颐堂数据中心 VMware Horizon 7 安装部署文档

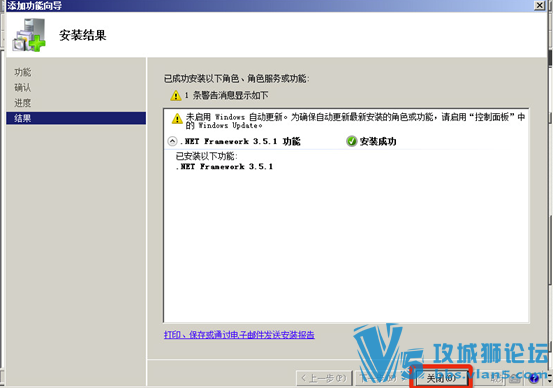

单击关闭完成安装。

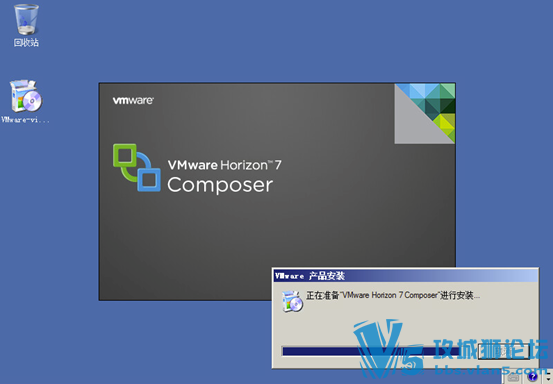

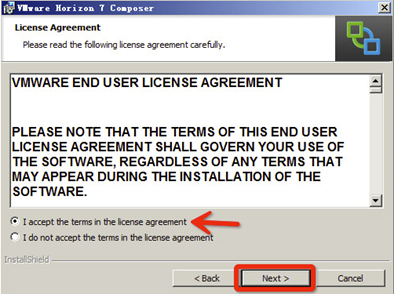

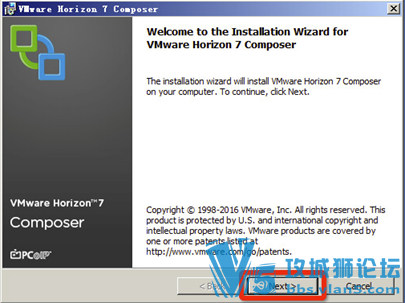

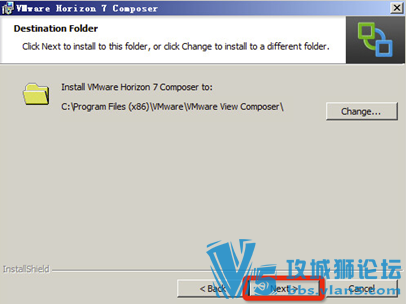

接下来安装HorizonComposer，安装文件名为：VMware-viewcomposer-7.0.0-3613429.exe

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

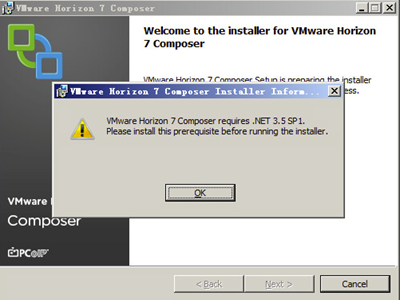

出现这个提示说明没有安装.NET 3.5 SP1

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

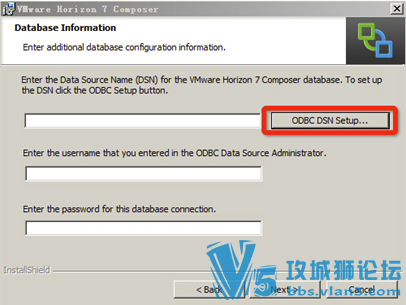

点击ODBC DSN Setup进入数据库连接设置

乾颐堂数据中心 VMware Horizon 7 安装部署文档

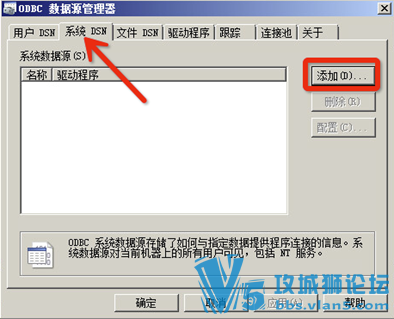

添加系统DSN

乾颐堂数据中心 VMware Horizon 7 安装部署文档

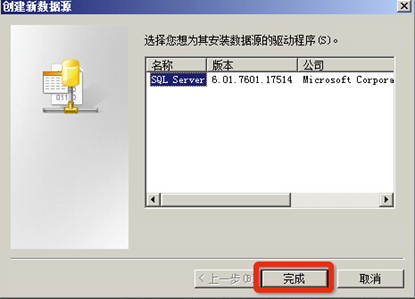

选择数据源驱动程序后继续

乾颐堂数据中心 VMware Horizon 7 安装部署文档

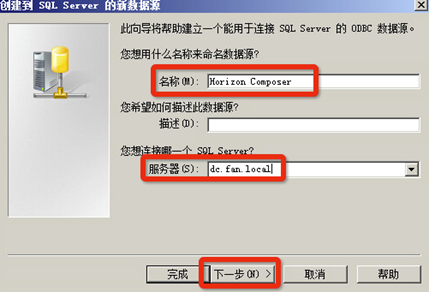

名称随意，服务器要写SQLServer的IP或域名（前提是域名可以解析）。需要注意的是，SQLServer服务器上的防火墙要放行SQL连接（域控制器的防火墙同样被我关掉了）

乾颐堂数据中心 VMware Horizon 7 安装部署文档

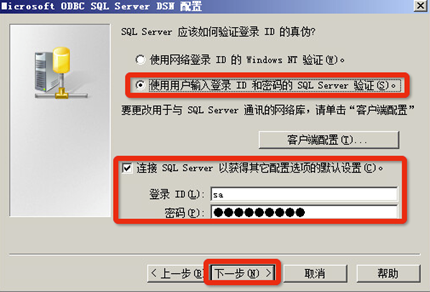

选择验证方式后点击下一步继续

乾颐堂数据中心 VMware Horizon 7 安装部署文档

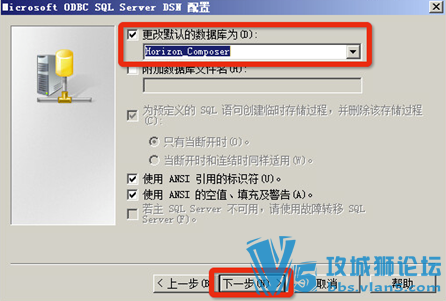

将默认数据库选择为我们刚才新建的数据库

乾颐堂数据中心 VMware Horizon 7 安装部署文档

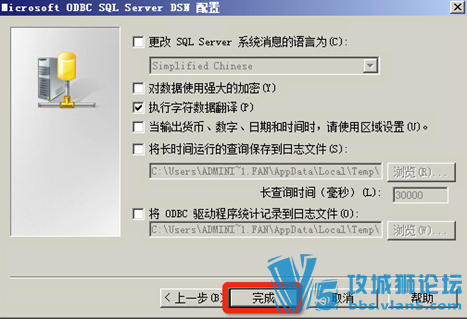

默认就好

乾颐堂数据中心 VMware Horizon 7 安装部署文档

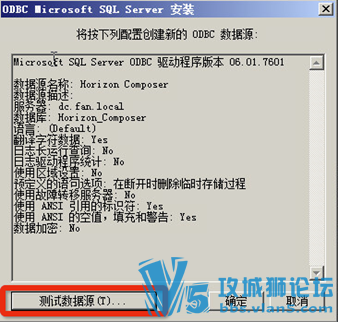

可以测试一下到数据库的通信是否正常（不正常也到不了这一步）也可以直接点击确定

乾颐堂数据中心 VMware Horizon 7 安装部署文档

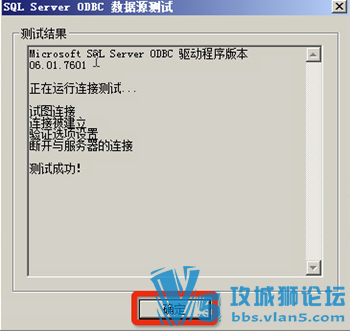

测试成功

乾颐堂数据中心 VMware Horizon 7 安装部署文档

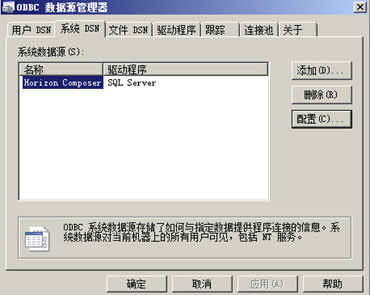

添加后的效果，点击确定关闭 乾颐堂数据中心

乾颐堂数据中心 VMware Horizon 7 安装部署文档

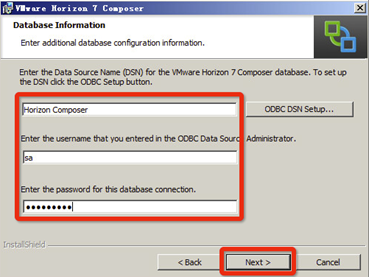

输入刚才DSN的名字和数据库的用户名密码后继续

乾颐堂数据中心 VMware Horizon 7 安装部署文档

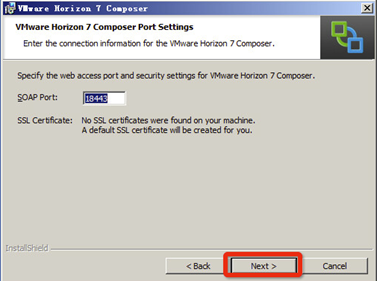

默认就好，Next继续

乾颐堂数据中心 VMware Horizon 7 安装部署文档

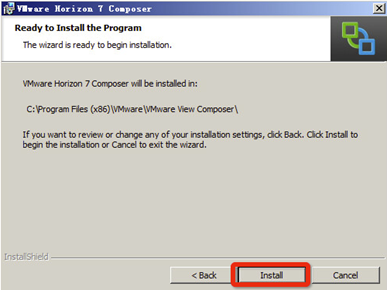

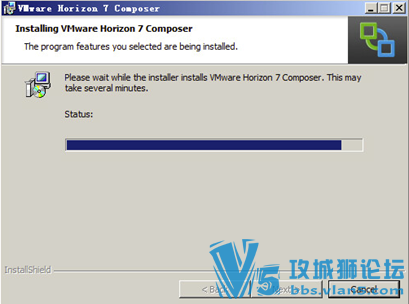

点击Install开始安装

乾颐堂数据中心 VMware Horizon 7 安装部署文档

等！

乾颐堂数据中心 VMware Horizon 7 安装部署文档

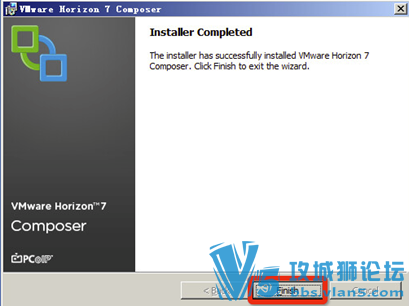

Finish完成安装。

乾颐堂数据中心 VMware Horizon 7 安装部署文档

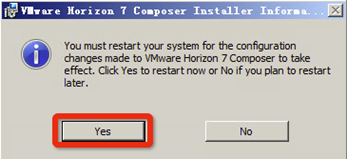

点YES重启系统。

5.准备Windows 7模板虚拟机

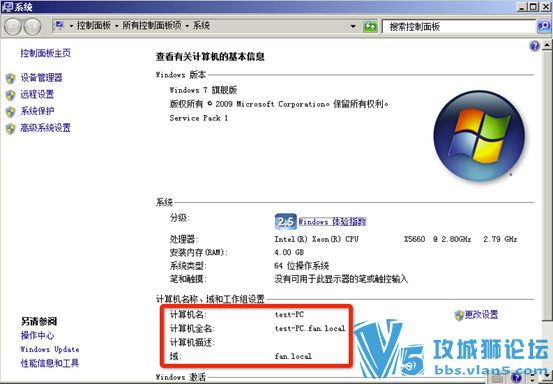

模板虚拟机同样也要加入到域

乾颐堂数据中心 VMware Horizon 7 安装部署文档

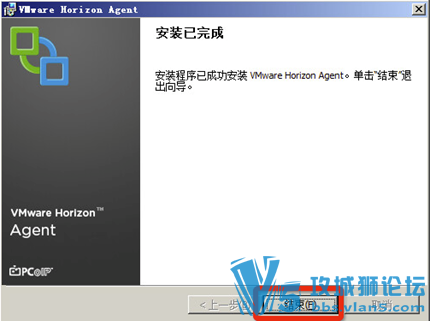

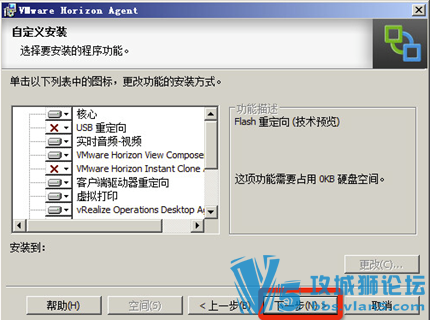

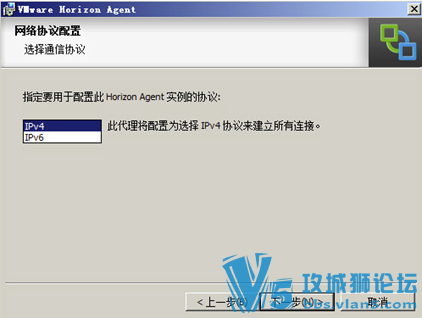

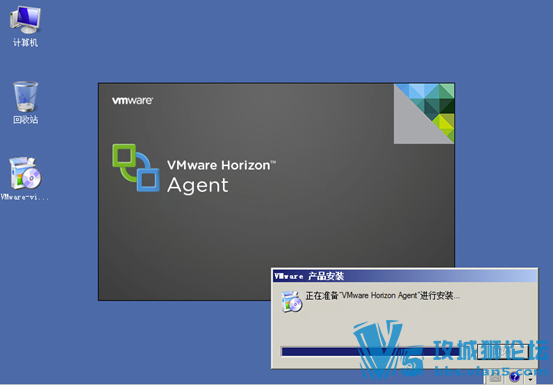

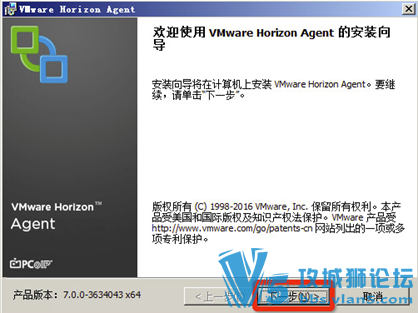

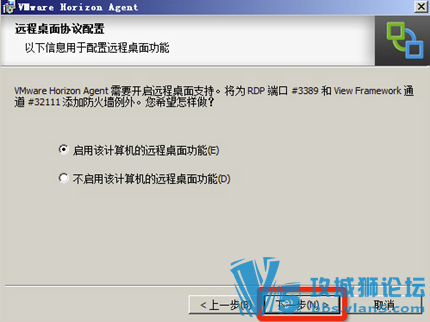

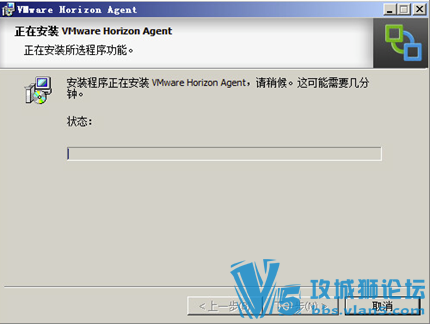

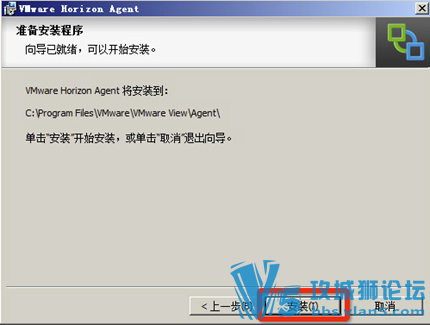

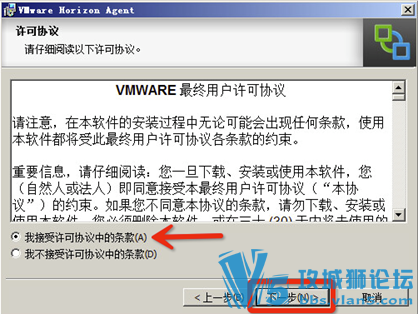

开始安装 HorizonAgent，安装文件名为：VMware-viewagent-x86_64-7.0.0-3634043.exe 乾颐堂数据中心

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

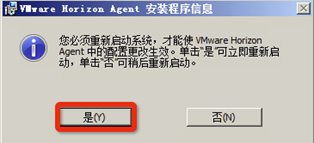

重新启动后需要检查声音设置：

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

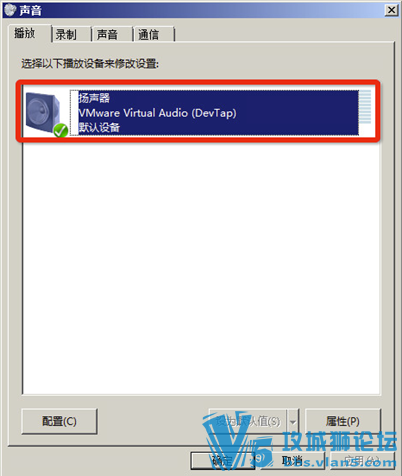

默认播放设备为VMware VirtualAudio(DevTap)

乾颐堂数据中心 VMware Horizon 7 安装部署文档

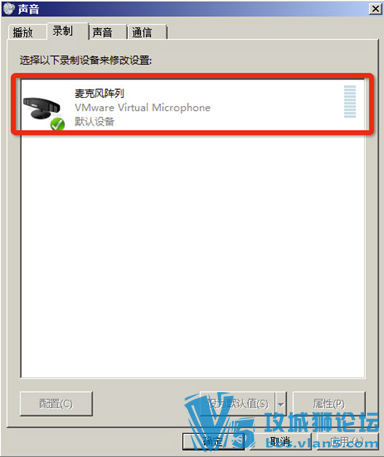

默认录制设备为VMware Virtual Microphone

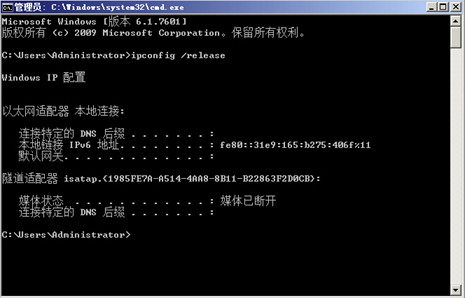

最后，在CMD中输入"ipconfig /release"释放IP地址后关闭计算机：

乾颐堂数据中心 VMware Horizon 7 安装部署文档

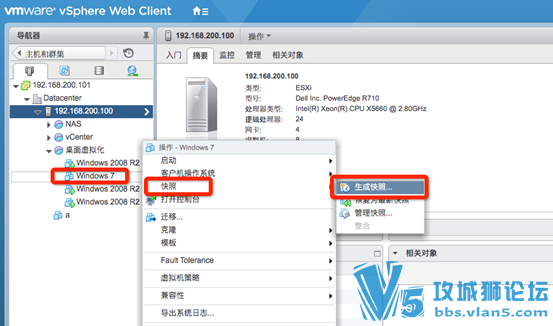

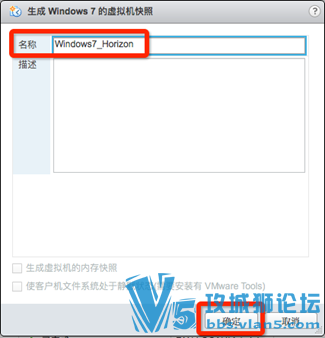

在vCenter中为准备好的Windows 7模板虚拟机上创建快照：

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

至此，Windows 7模板准备完成。乾颐堂数据中心

6.配置Horizon Connection Server

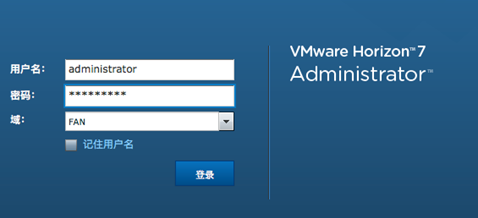

"https://192.168.200.203/admin"打开控制台，使用域帐号登录

乾颐堂数据中心 VMware Horizon 7 安装部署文档

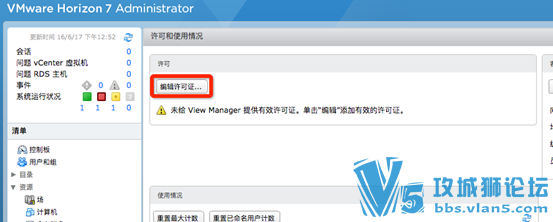

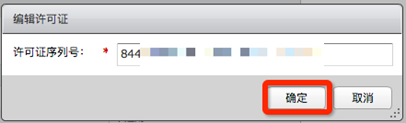

登录后需要先添加许可证（可以在官方申请试用）：

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

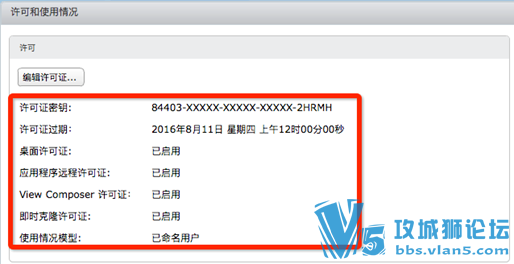

输入正确许可后的效果

6.1添加vCenter Server信息

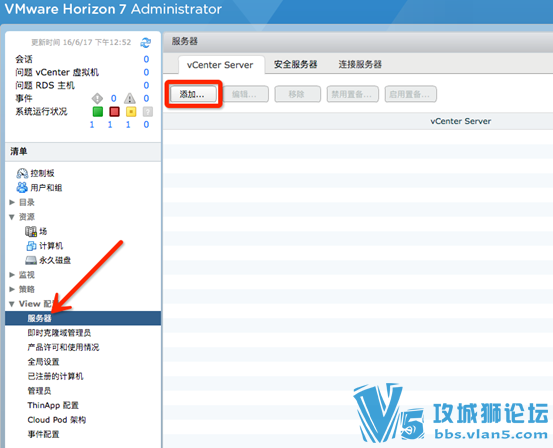

接下来添加vCenter Server信息

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

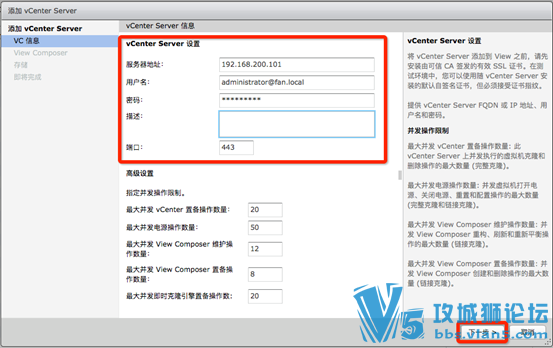

填写vCenter Server信息后点击下一步继续

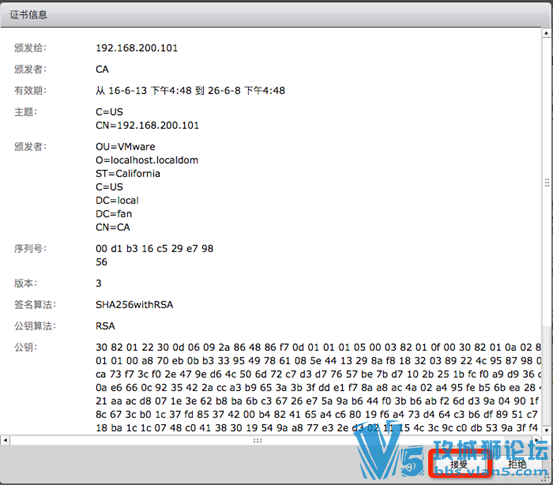

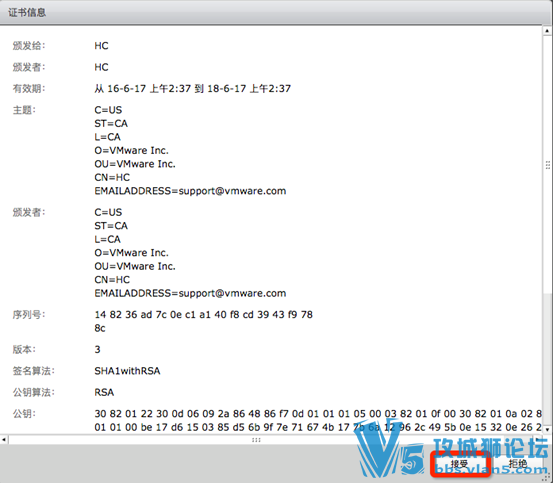

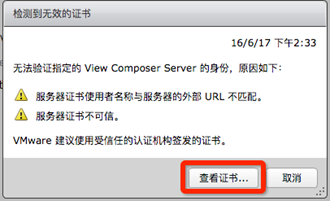

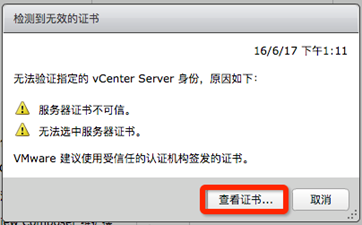

由于证书不是由可信机构颁发，需要动点手脚：

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

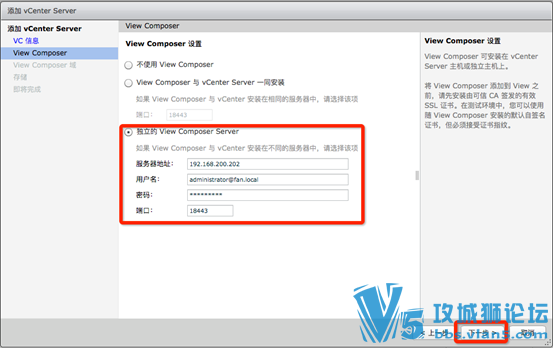

我这边的ComposerServer是单独安装到服务器中的，输入正确的信息后下一步继续 乾颐堂数据中心

乾颐堂数据中心 VMware Horizon 7 安装部署文档

同上

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

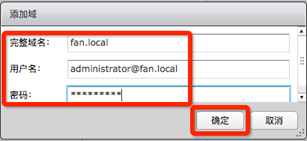

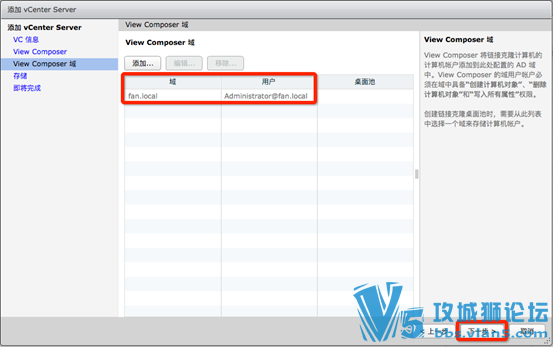

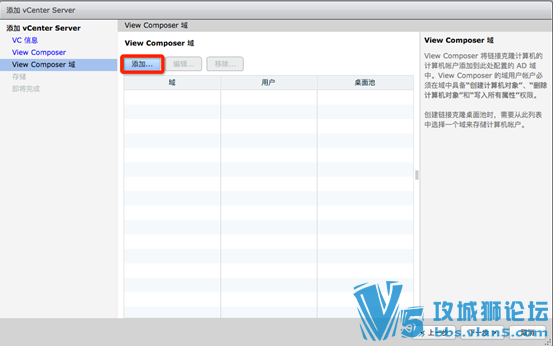

点击添加，为Composer添加域信息

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

确认域信息后点击下一步继续

乾颐堂数据中心 VMware Horizon 7 安装部署文档

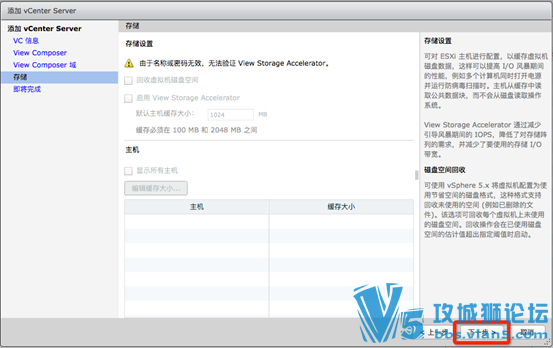

我们并没有用到StorageAccelerator，直接下一步就好

乾颐堂数据中心 VMware Horizon 7 安装部署文档

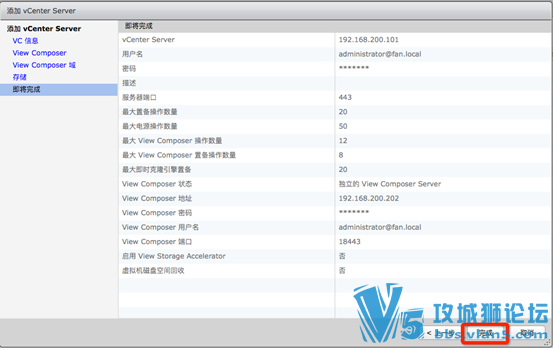

点击"完成"结束vCenter Server添加

乾颐堂数据中心 VMware Horizon 7 安装部署文档

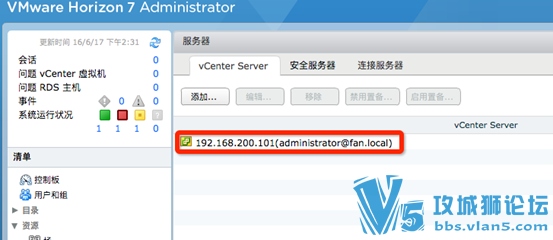

vCenter Server添加完成

6.2 创建虚拟桌面池

乾颐堂数据中心 VMware Horizon 7 安装部署文档

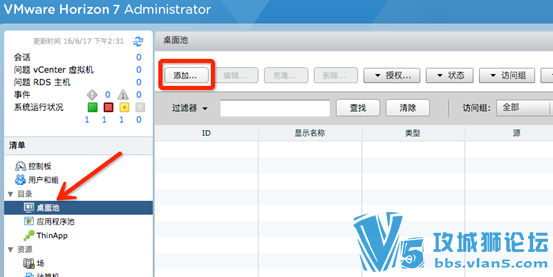

添加虚拟桌面池

乾颐堂数据中心 VMware Horizon 7 安装部署文档

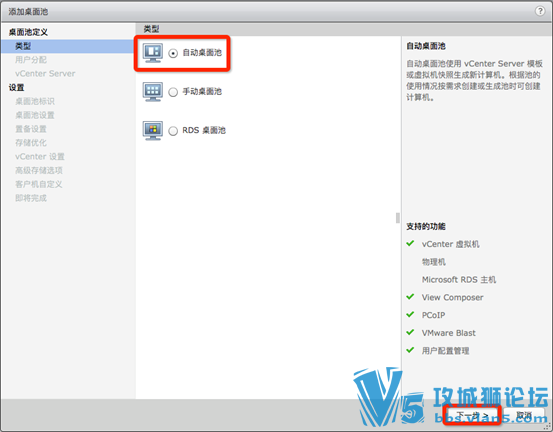

选择自动桌面池后，下一步继续

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

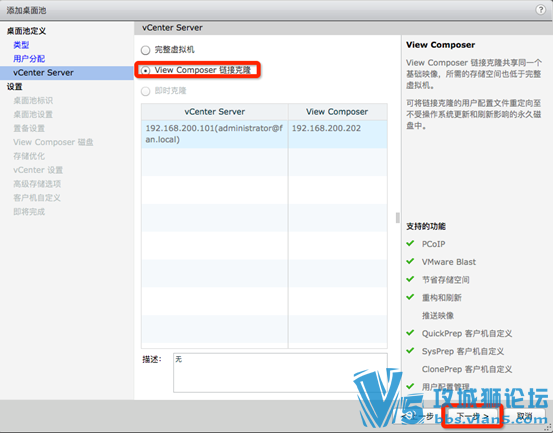

链接克隆可以节省很大的硬盘空间，所有的客户机读取同一份系统磁盘

乾颐堂数据中心 VMware Horizon 7 安装部署文档

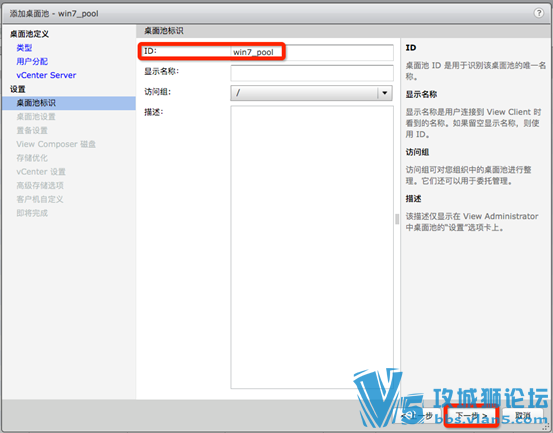

给池取个名字 乾颐堂数据中心

乾颐堂数据中心 VMware Horizon 7 安装部署文档

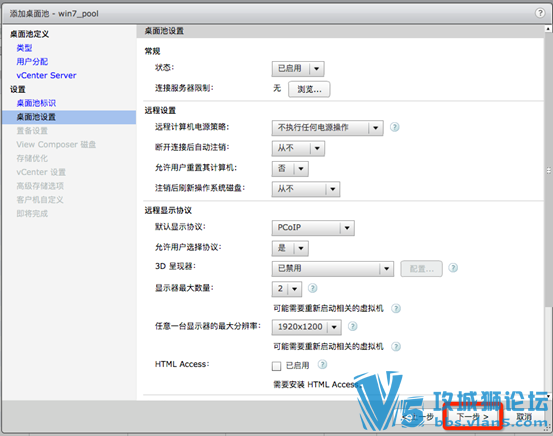

保持默认就好

乾颐堂数据中心 VMware Horizon 7 安装部署文档

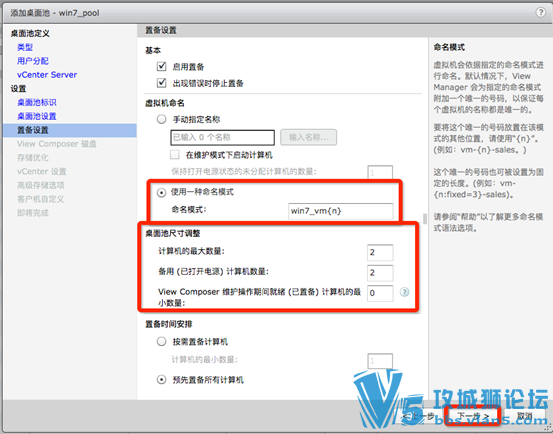

给后面自动创建的虚拟机取一个名字，{n}表示自动编号

计算机的最大数量表示可以同时存在的虚拟机数量乾颐堂数据中心

乾颐堂数据中心 VMware Horizon 7 安装部署文档

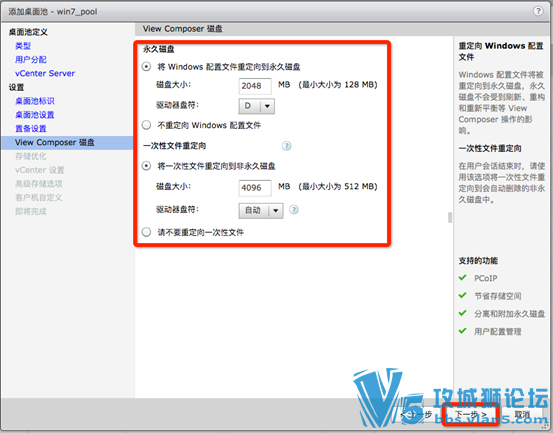

永久磁盘可以保存数据，一次性磁盘重启会清空

乾颐堂数据中心 VMware Horizon 7 安装部署文档

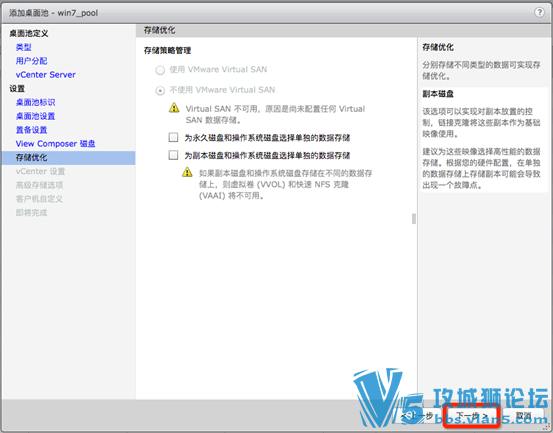

并没有存储，直接下一步

乾颐堂数据中心 VMware Horizon 7 安装部署文档

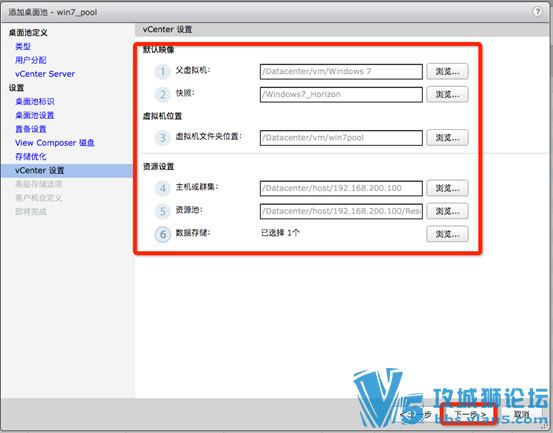

父虚拟机选择刚才创建的WIN7模板，快照选择刚才创建的Horizon快照

虚拟机位置为稍后生成的虚拟桌面虚拟机的存放位置

资源设置中选择虚拟机所属的主机、资源池和存储位置

乾颐堂数据中心 VMware Horizon 7 安装部署文档

并没有存储 乾颐堂数据中心

乾颐堂数据中心 VMware Horizon 7 安装部署文档

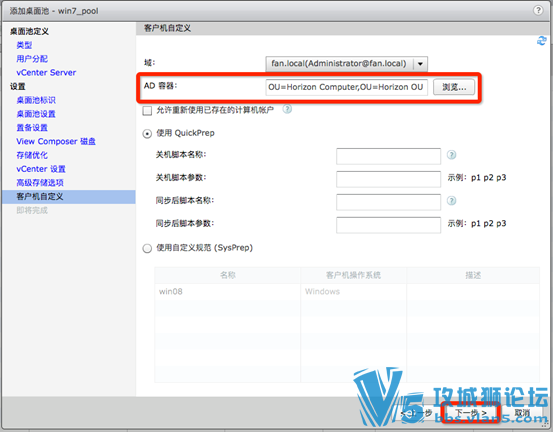

AD容器选择在域控制器中为虚拟机创建的OU：HorizonComputer

乾颐堂数据中心 VMware Horizon 7 安装部署文档

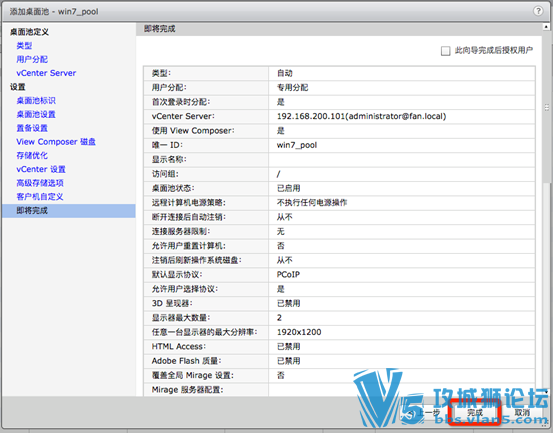

完成虚拟桌面池的创建

乾颐堂数据中心 VMware Horizon 7 安装部署文档

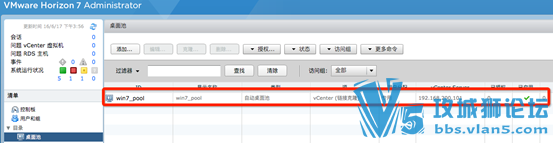

虚拟桌面池创建成功

乾颐堂数据中心 VMware Horizon 7 安装部署文档

虚拟机在后台置备，大概需要10-20分钟

乾颐堂数据中心 VMware Horizon 7 安装部署文档

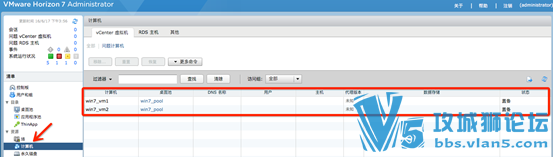

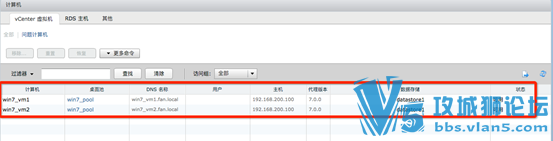

置备完成 乾颐堂数据中心

乾颐堂数据中心 VMware Horizon 7 安装部署文档

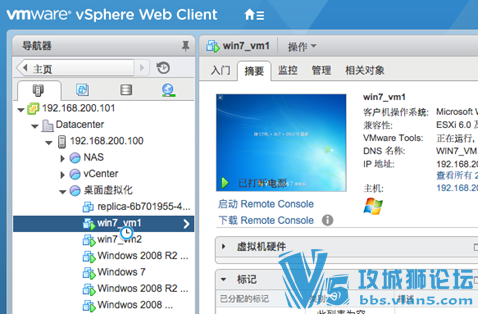

从vShere Web Client中也可以看到新的虚拟机正在运行

6.3为虚拟桌面分配用户

乾颐堂数据中心 VMware Horizon 7 安装部署文档

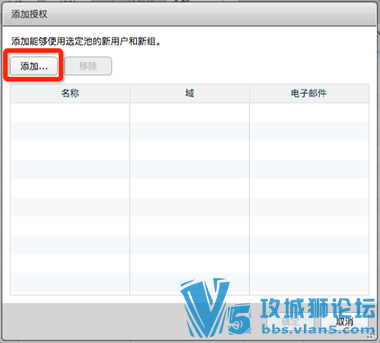

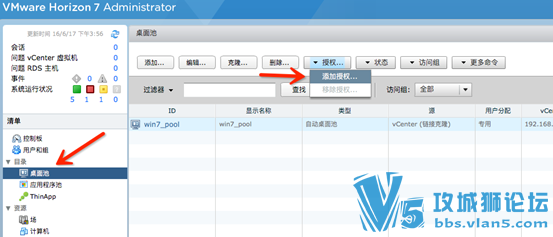

为虚拟桌面池添加授权

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

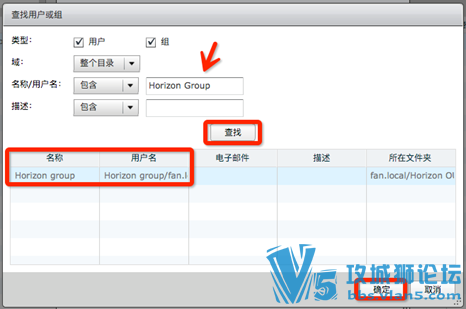

选择之前创建的Horizon group组

乾颐堂数据中心 VMware Horizon 7 安装部署文档

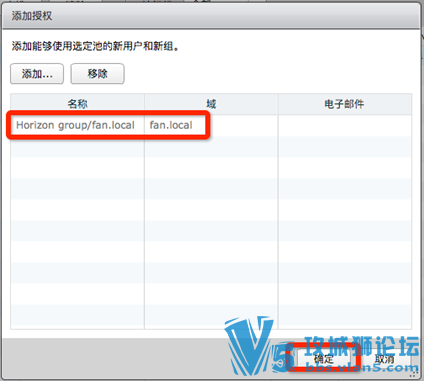

确认组名称后点击确定继续

乾颐堂数据中心 VMware Horizon 7 安装部署文档

成功添加授权

7.客户端登录

VMware Horizon Client支持多种平台，Windows、MacOS、Linux、iOS、Android，本文以Windows客户端做演示。 乾颐堂数据中心

7.1客户端的前期准备

VMware HorizonClient要求客户端必须可以解析Horizon Connection Server的域名

乾颐堂数据中心 VMware Horizon 7 安装部署文档

Horizon Connection Server的域名

可以通过修改hosts文件来实现：

乾颐堂数据中心 VMware Horizon 7 安装部署文档

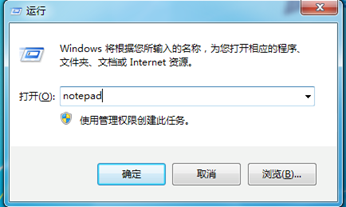

以管理员身份运行Notepad（因为系统文件只允许管理员改写）

乾颐堂数据中心 VMware Horizon 7 安装部署文档

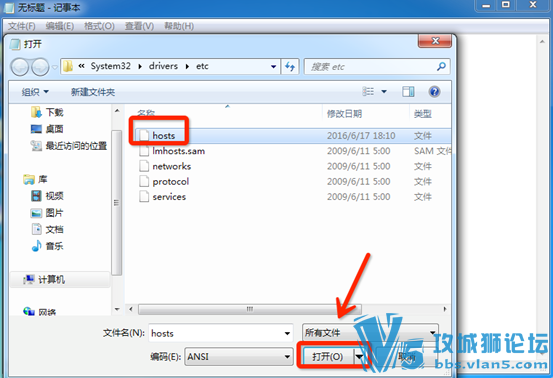

hosts文件的路径为"C:\Windows\System32\drivers\etc"

乾颐堂数据中心 VMware Horizon 7 安装部署文档

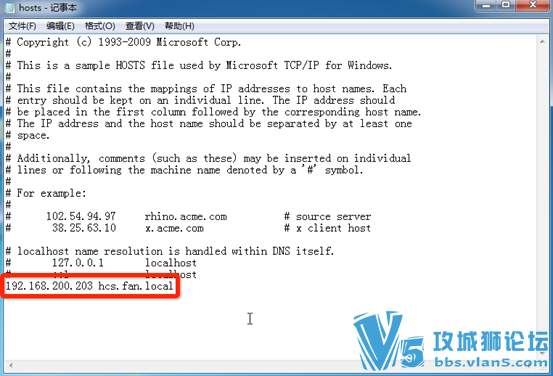

在最后一行加入Horizon ConnectionServer的IP和域名后保存退出

7.2客户端安装

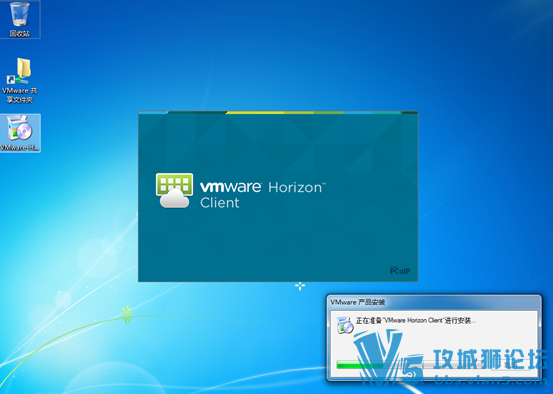

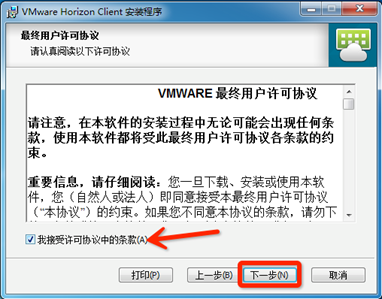

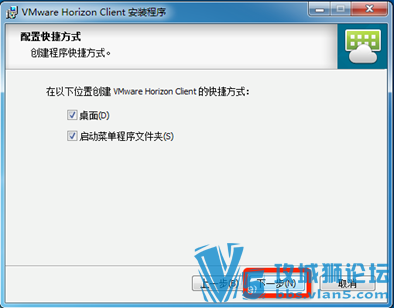

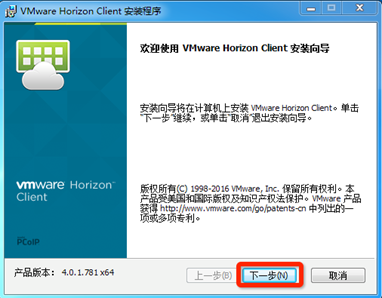

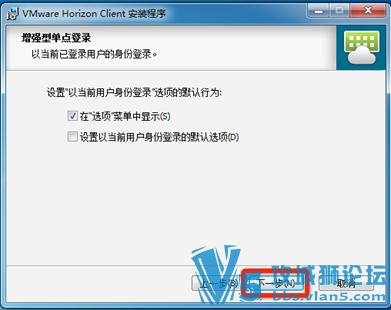

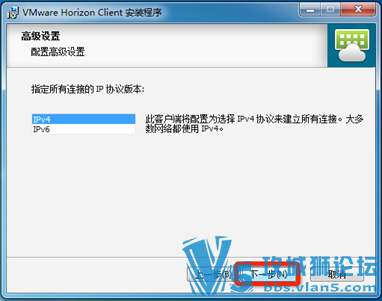

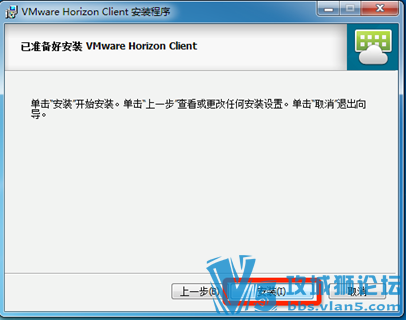

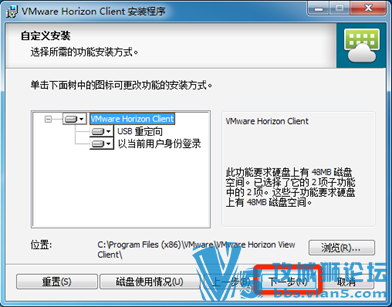

客户端需要安装VMware HorizonClient软件，安装文件名为VMware-Horizon-Client-x86_64-4.0.1-3698521.exe

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

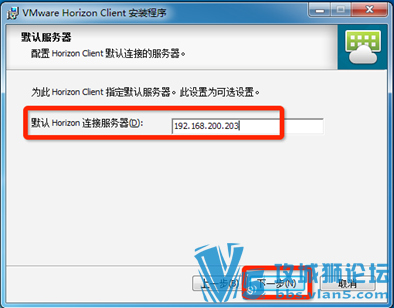

这里输入Horizon ConnectionServer的地址或域名（前提是可以解析，可以通过改hosts文件实现）乾颐堂数据中心

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

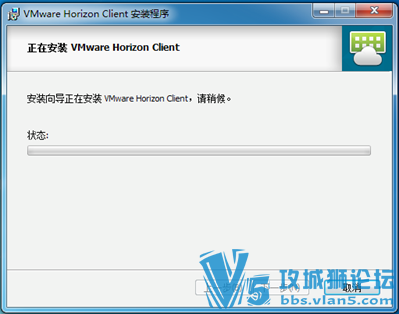

等！

乾颐堂数据中心 VMware Horizon 7 安装部署文档

乾颐堂数据中心 VMware Horizon 7 安装部署文档

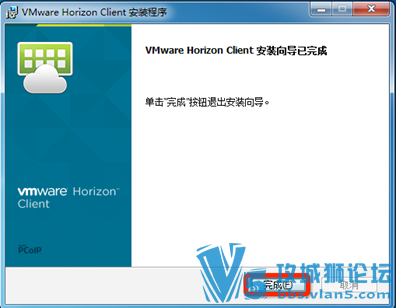

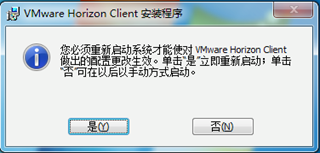

安装完成后需要重新启动计算机

7.3测试登录

打开VMware Horizon Client客户端

乾颐堂数据中心 VMware Horizon 7 安装部署文档

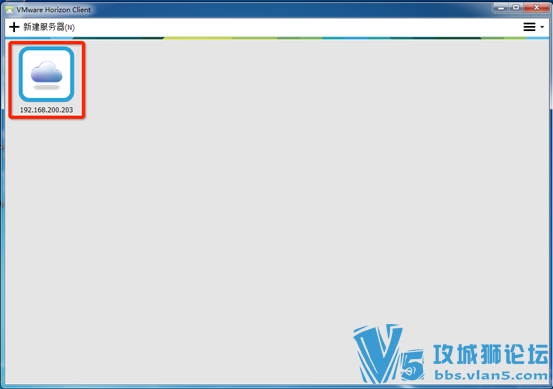

在安装的时候已经输入了服务器的IP，所以服务器会直接出现在客户端中，其他平台需要手动添加服务器。双击服务器开始连接

乾颐堂数据中心 VMware Horizon 7 安装部署文档

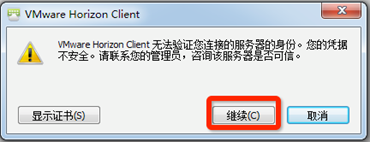

因为证书不可信，需要点继续

乾颐堂数据中心 VMware Horizon 7 安装部署文档

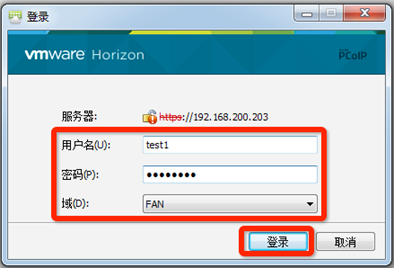

输入正确的登录信息后点登录

乾颐堂数据中心 VMware Horizon 7 安装部署文档

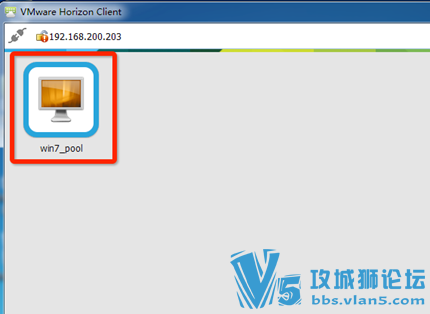

登录后可以看到虚拟桌面池，双击登录

乾颐堂数据中心 VMware Horizon 7 安装部署文档

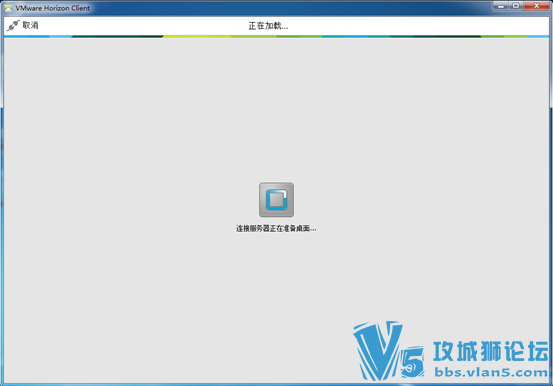

等，很快的

乾颐堂数据中心 VMware Horizon 7 安装部署文档

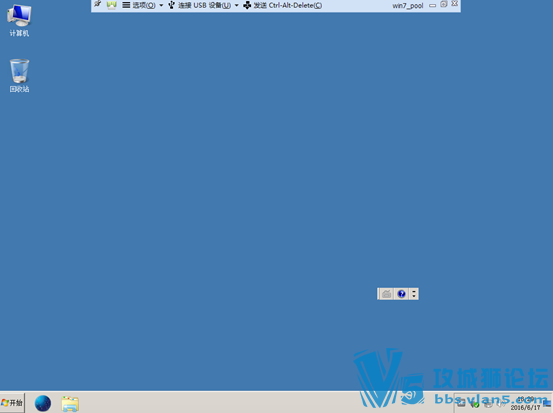

成功登录到虚拟桌面！

乾颐堂数据中心 VMware Horizon 7 安装部署文档

可以看视频，而且视频和声音都很流畅

乾颐堂数据中心 VMware Horizon 7 安装部署文档

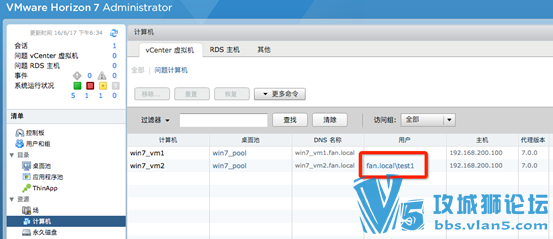

在Horizon ConnectionServer中可以看到用户的登录情况

至此，Horizon 7部署完成！

附：

• 文档中软件下载地址：https://yunpan.cn/cRBTpI7sP42U2 访问密码 decc
• Horizon 7官方安装文档：http://pubs.vmware.com/horizon-7-view/topic/com.vmware.horizon-view.installation.doc/GUID-37D39B4F-5870-4188-8B11-B6C41AE9133C.html


---------------------------------------------------文档-作者：乾颐堂数据中心 姜帆
