如何在迈普三层交换机上设置Trunk

如何在迈普三层交换机上设置Trunk

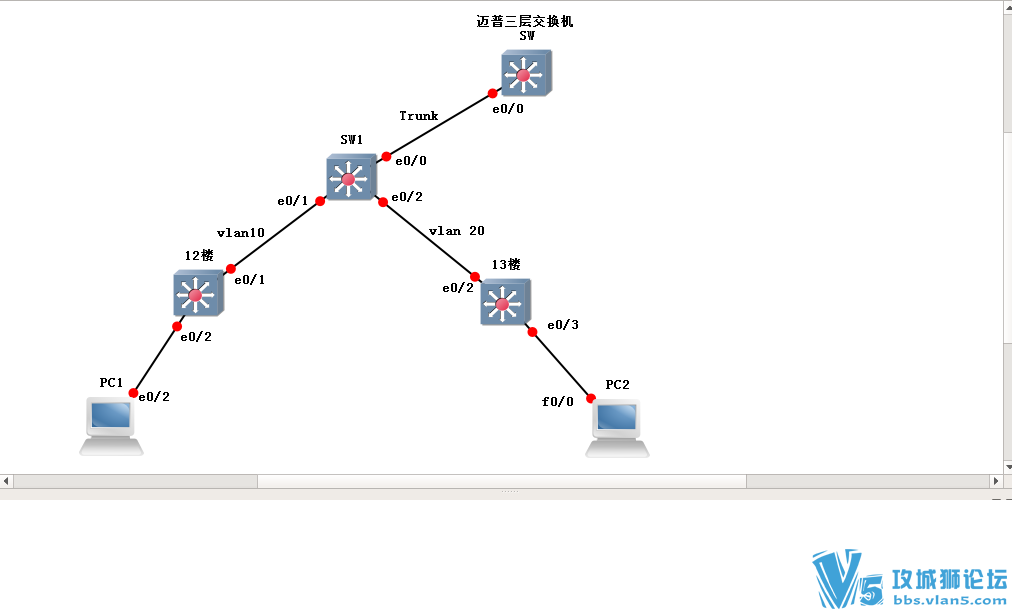

此图为我公司要改造网络其中一部分，具体描述如下：
5 O8 q6 G' R) Y+ i$ t) {7 N7 I     机房有一台迈普MP6800三层交换机，共48口，这次拿了E0/0端口出来做Trunk口，迈普三层交换机里我定义了vlan10和vlan20，并分配了IP段给vlan10和vlan20，IP网关都是.126，在华为sw1交换机上我也配E0/0为Trunk模式，e0/1划分了vlan10，e0/13划分了vlan20，我在三层交换机上该端口为Trunk模式，拿了一台笔记本接到该端口ping 三层交换机网关地址不通，请问这个是怎么回事？请论坛里的大神们帮忙看一下，我在迈普三层交换机上要怎么配置Trunk？怎么实现vlan10里的PC1和vlan20的PC2可以正常ping通？
1 A2 P7 n! T4 j- L/ u' {) G

查一下命令手册看看

Rockyw 发表于 2017-2-18 13:09
, L7 _5 {6 d5 i4 D+ r* y1 [9 `查一下命令手册看看

5 ~1 ]  x, I+ S* K( H8 }! a: Y哈哈。关键是没有哦。

简单中文 发表于 2017-2-19 16:41
哈哈。关键是没有哦。

到官网或搜索引擎找找看呀

不开路由就当二层用  但是你要搞静态路由连外网当然要开三层功能了，不然怎么用？  三层交换机应该做为各二层交换机和VLAN的终节，  设置各VLAN端口在三层设备上，然后三层交换机同各二层交换机以Trunk互联。 补充回答一下，首先你的拖铺是不是 二层交换机-----三层交换机----路由器----外网  如果是以上情况的话，三层交换机完全可以当做二层的用，但是所有交换机之间互联的接品必须设trunk，不然无法区分不同vlan. 三层交换机接路由器的口也设trunk，路由器接三层交换机的口起子接口通过 dot1q号对应下面各vlan成为各vlan的网关，然后路由器有莫认路由，这样才能互通并非你想像的接上就发上的。
