企业网如何部署VLSM
前言
       为什么需要VLSM VLSM 称为可变长子网掩码,其初始目的是用于节省IPv4公网IP地址,要不然,IPv6年代早来了。由于VLSM的存在,可以精简路由表。

原理
         VLSM通过借用主机位充当新的网络位,进而产生新的网络地址;类似于将一个大蛋糕分成多块蛋糕的情况。文字说明不如口述,请大家有时间看看视频。【视频获取方式请联系群管理员】

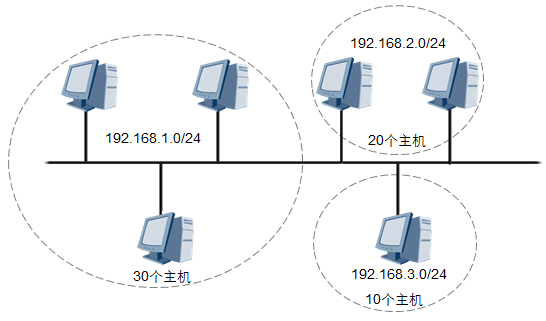

A公司网络结构如下:

企业网如何部署VLSM

企业网如何部署VLSM - 攻城狮论坛 - 企业网如何部署VLSM
需求:A公司内部网络只规划使用地址段:192.168.1.0/24,现存在三个部门,分别是财务部、市场部、工程部;财务部规划10台主机、市场部规划20台主机、工程部规划30台主机,请给每个部门合理规划地址段?并计算出每个地址段的广播地址、可用IP范围、子网掩码?

计算过程
说明:题目的突破口在每个部门的主机数,从最多主机数开始计算。
第一步:针对工程部计算
  2^n- 2 >= 30   n >= 5   n5【取最小值,避免地址浪费】
   结论:  主机位--5bit 网络位--27bit 3bit
   产生子网的数量: 2^m = 2^3 =8
   产生哪些子网???
   第一种算法: bit变化法
     192.168.1.jjjzzzzzj代表因VLSM而借用的bitz代表最终的主机位】
     192.168.1.000zzzzz  ----192.168.1.0/27         分配给工程部
     192.168.1.001zzzzz  ----192.168.1.32/27        暂未分配
     192.168.1.010zzzzz  ----192.168.1.64/27        暂未分配
     192.168.1.011zzzzz  ----192.168.1.96/27        暂未分配
     192.168.1.100zzzzz
     192.168.1.101zzzzz
     192.168.1.110zzzzz
      192.168.1.111zzzzz
   第二种算法: block---块法
      区间大小==block==存在主机数量的大小 = 2^n (n代表主机位的位数) = 2^5 = 32
      第一个子网==所借的bit位全为0 192.168.1.0/27  分配给工程部
      第二个子网                     192.168.1.32/27  暂未分配
      第三个子网                     192.168.1.64/27  暂未分配
      第四个子网                     192.168.1.96/27  暂未分配
      第五个子网                     192.168.1.128/27暂未分配
      第六个子网                     192.168.1.160/27暂未分配
第二步:针对市场部计算
  2^n- 2 >= 20   n >= 5   n5
   结论:主机位--5bit 网络位--27bit 3bit
   说明:市场部计算的结论与工程部的结论一致,所用可以使用工程部计算出来的子网
      第一个子网==所借的bit位全为0 192.168.1.0/27  分配给工程部
      第二个子网                     192.168.1.32/27  分配给市场部
      第三个子网                     192.168.1.64/27  暂未分配
      第四个子网                     192.168.1.96/27  暂未分配
      第五个子网                     192.168.1.128/27暂未分配
      第六个子网                     192.168.1.160/27暂未分配
第三步:针对财务部计算
  2^n- 2 >= 10   n >= 4   n4
结论:主机位--4bit, 网络位--28bit , 借 1bit
注意: 由于192.168.1.0/24已经被分成6个子网,并且使用了其中两个。所以,只能使用暂未分配的子网分配给财务部使用
   使用192.168.1.64/27 进行子网划分,分配给财务部使用
192.168.1.010jzzzz
     192.168.1.0100zzzz   ---192.168.1.64/28    分配给财务部
     192.168.1.0101zzzz   ---192.168.1.80/28    暂未分配
各部门子网分配情况总结:
192.168.1.0/27   分配给工程部
192.168.1.32/27  分配给市场部
192.168.1.64/28  分配给财务部
192.168.1.80/28  暂未分配
192.168.1.96/27  暂未分配
192.168.1.128/27暂未分配
192.168.1.160/27暂未分配
第四步:分配每个部门子网所对应的有效IP地址范围、广播地址和子网掩码
        IP地址范围:最小值是本子网号+1 ,最大值是本广播地址-1
        广播地址:   本子网号的主机位全为0
192.168.1.0/27   分配给工程部
         范围:192.168.1.1– 30
    广播地址:192.168.1.31
         子网掩码:255.255.255.224
192.168.1.32/27  分配给市场部
         范围:192.168.1.33-62
    广播地址:192.168.1.63
         子网掩码:255.255.255.224
192.168.1.64/28  分配给财务部
         范围:192.168.1.65– 78
         广播地址:192.168.1.79
         子网掩码:255.255.255.240
总结
       在进行VLSM计算是要注意以下几个问题:
       1.从节省IP地址角度出发,不是从产生子网数角度出发;
       2.IP需求量最大的部门出发;
       3.已经进行了VLSM的网络号没用了,只能使用暂未分配的子网进行下次VLSM
