Cisco 万能机架 路由交换防火墙都能搞起来

  [复制链接]
查看: 25408|回复: 383
开通VIP 免金币+免回帖+批量下载+无广告

Cisco 万能机架 路由交换防火墙都能搞起来

Cisco 万能机架 路由交换防火墙都能搞起来

Cisco 万能机架 路由交换防火墙都能搞起来

Cisco 万能机架 路由交换防火墙都能搞起来

1. 所有ASA防火墙和PIX防火墙已经开启支持VPN的功能。

2.在使用此机架做实验之前,请事先双击运行文件“最先运行.bat”,该文件将创建ASA防火墙和PIX防火墙所必须的文件,如果您不需要做ASA和PIX的实验,则不需要运行该文件,但请注意,该文件只需要运行一次即可,即使再次实验时也不需要再运行,因为ASA和PIX所必须的文件在第一次运行时就已经创建。

3. 在使用此实验机架之前,事先必须安装模拟器软件Dynamips,如果没有该软件,可通过以下地址进行下载:
http://www.china-ccie.com/download/Dynamips/DynamipsGUI2.8.rar

4. 运行此实验机架的唯一前提条件就是必须安装模拟器软件Dynamips,不需要安装其它任何软件。

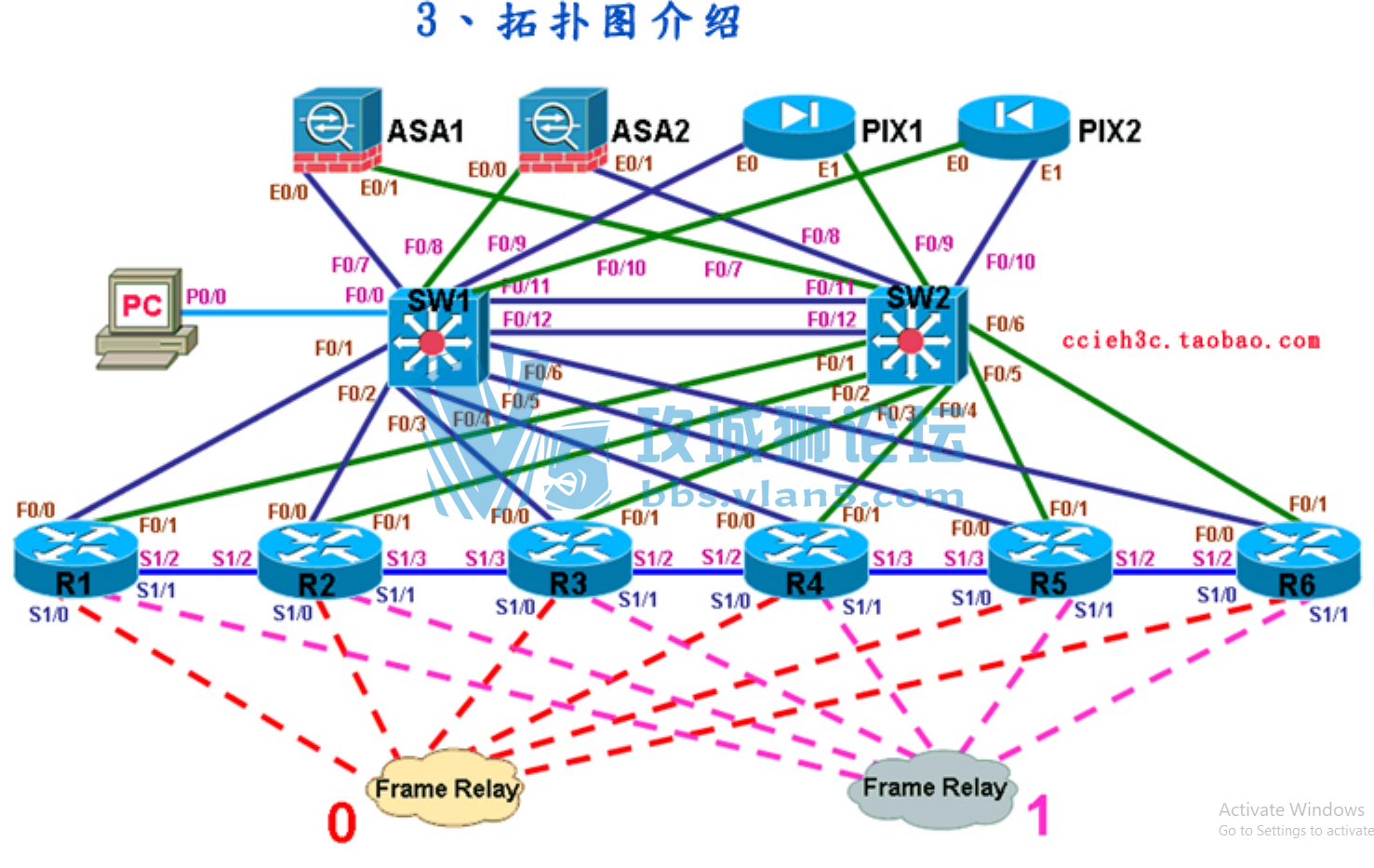

5. 此机架实现万能拓朴的方法为:由于任何设备都与交换机相连,只要在交换机上将任意两台设备的接口划入同一VLAN,即可实现任意设备互连的目的,通过将多个设备任意互连,即可实现任意实验拓朴;如果连接不同交换机的接口需要互连,则需要在交换机之间配置Trunk,但一般建议将相同交换机的接口互连,不推荐连接不同交换机的接口。

6. 此机架中,设备共包含6台2691路由器,2台集成交换机模块的3640,2台ASA防火墙,2台PIX防火墙,所有设备的以太网口都与交换机互连,所有路由器的接口S1/0和S1/1都与Frame Relay相连,S1/0的中间号为0,也就是例如R1到R3通过S1/0连接时,PVC号码为103,R2到R5通过S1/0连接时,PVC号码为205,以此类推,而S1/1的中间号为1,就是例如R1到R3通过S1/1连接时,PVC号码为113,R2到R5通过S1/1连接时,PVC号码为215,以此类推;各路由器的S1/0是不可以和任何设备的S1/1通信的,因为连接的不同Frame Relay交换机,但路由器之间的S1/2或S1/3是通过普通串口相连的,可以任意通信。

7. 运行各实验设备的方法为双击文件夹“pc1”下各设备名称的bat批处理文件,例如需要运行R1,则双击文件“Router1.bat”,需要运行SW1,则双击文件“Switch1.bat”,需要运行ASA1,则双击文件“ASA1.bat”,以此类推。

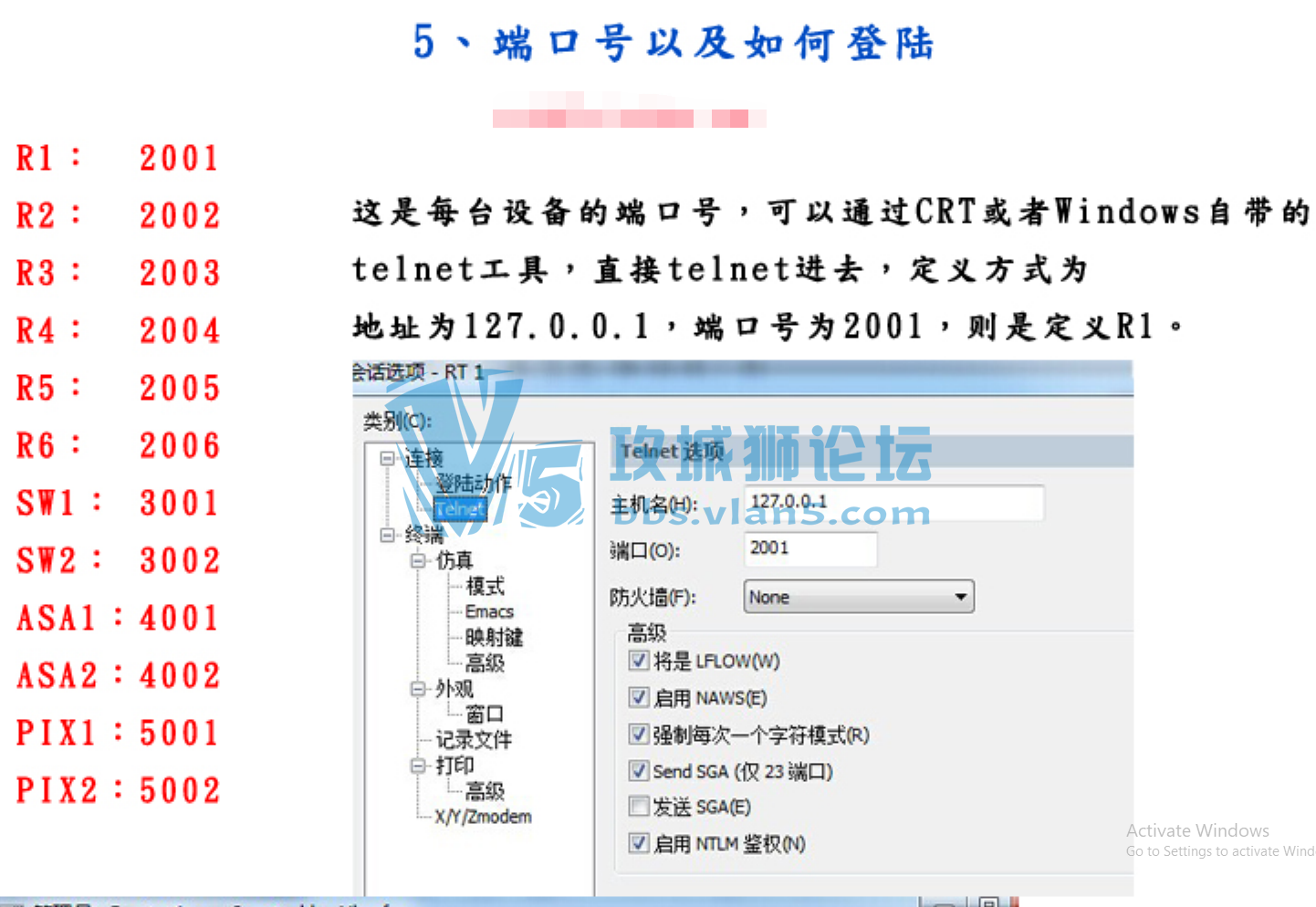

8. 需要使用Telnet的方式才能连接到各设备进行实验配置,可以通过在CMD下telnet连接到各设备,也可以通过SecureCRT软件telnet连接各设备,各设备的端口号分别如下:

R1:  2001
R2:  2002
R3:  2003
R4:  2004
R5:  2005
R6:  2006
SW1: 3001
SW2: 3002
ASA1:4001
ASA2:4002
PIX1:5001
PIX2:5002

例如需要连接R1,则telnet 127.0.0.1 2001;需要连接SW1,则telnet 127.0.0.1 3001;需要连接ASA1,则telnet 127.0.0.1 4001;以此类推。


9. 交换机Switch1的接口F0/0已经通过桥接方式连接到您的PC网卡,如果您需要通过PC的网卡与机架通信,请自己计算出PC网卡的桥接参数,计算方法为在CMD下输入命令getmac,然后找到相应网卡的参数,如\Device\NPF_{8E0F5D43-A41F-4867-88FD-EE47CCC7D166},然后找到目录pc1下的Switch1.bat文件,将您的PC网卡桥接参数填在两个引号""之间即可,如果是PC的loopback接口,只需要替换大括号内的内容就行,这样交换机Switch1的接口F0/0就可以和您的网卡通信了,您也可以将该接口划到与其它任意设备接口相同的VLAN,从而使PC和任意设备通信。


链接:https://pan.baidu.com/s/1QlOtXJkdWCPMCSnpbg0b5g
购买主题 已有 3 人购买  本主题需向作者支付 50 金币 才能浏览
CCNA考试 官方正规报名 仅需1500元
回复 论坛版权

举报

ackca [Lv8 技术精悍] 发表于 2019-3-23 07:47:34 | 显示全部楼层
能不发这种过时很多年的东西吗
