求大佬帮助！！！

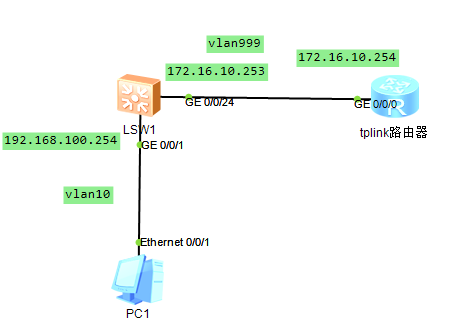

三层交换机 上接一个tplink的企业级路由器地址172.16.10.254 并关闭了dhcp（已写了 一条静态路由 0.0.0.0 255.255.255.0 172.16.10.253）

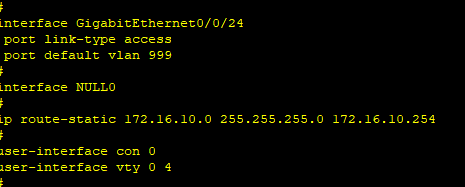

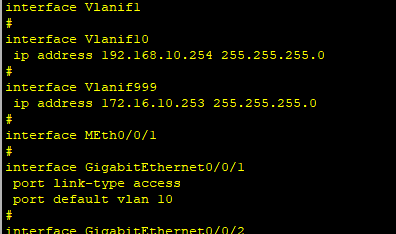

' P) H3 G9 t! W请问在交换机g0/0/24上面的接口类型到底要怎么配置  我测试过改trunk 口 在1口下面ping 不通 路由器。 改成access口在1口上面ping不通路由器
但是 在交换机上面可以ping通路由器   na水平  表示 太难了 求大佬帮助
1 A* d+ ]* I3 G& N/ x8 _8 f
0 b* B# M- I4 V$ r0 x; `

求大佬帮助！！！

. H9 F5 A. @0 v
# m: M. |; s+ i- t! A! @" _2 i

求大佬帮助！！！

求大佬帮助！！！

1、交换机上面：1口和24口配置成access模式是对的，没问题；静态路由删掉，没有必要配置。

2、PC1手动配置IP 192.168.100.X 255.255.255.0，网关是192.168.100.254（如果交换机1口下发DHCP也行，感觉没什么必要）。
9 |  s. Q9 y* R5 G
; L* H; }( `7 F3、TP-LINK路由器，看你是哪个口接交换机。如果是WAN口接交换机，那么直接配置WAN口 172.16.10.254 255.255.255.0，网关是 172.16.10.253，不需要配置静态路由；如果是LAN口接交换机，就配置LAN口 172.16.10.254 255.255.255.0，再配置静态路由
192.168.100.0 255.255.255.0，下一跳是172.16.10.253。

192.168.100.0 的网段找不到回家的路

0.0.0.0 255.255.255.0 172.16.10.253这条是啥静态路由？？？在路由器上改成这条试试，192.168.100.0 255.255.255.0 172.16.10.253

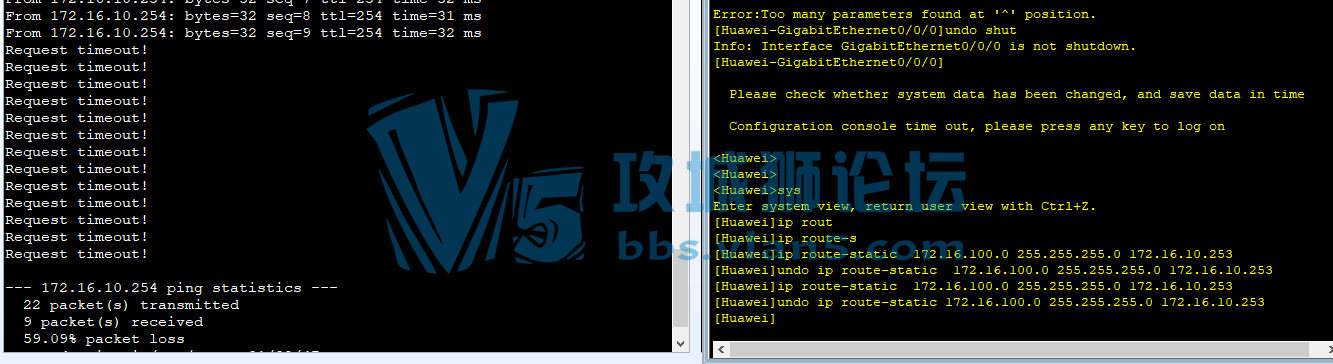

交换机不用写静态路由，交换机到172.16.10.0/24的网络有路由，如果交换机上写路由的话也应该写写成默认路由，吓一跳指向路由器的。路由器因为不知道172.16.100.0/24，所以要在路由器上写上回程的静态路由。ip route-static  172.16.100.0 255.255.255.0 172.16.10.253，效果如下图，将此条静态路由删除立刻在PC机上就不能ping通路由器的接口地址。

路由器根据IP寻址，交换机根据mac寻址
3.     路由器隔离冲突域和广播域（不能转发广播），交换机隔离冲突域不隔离广播域（可以转发广播）
! n, `) Z, M0 v4.     路由器转发速度慢，交换机转发速度快
0 F' E  q3 ~. P( J5.     路由器端口数目少，可以添加板卡，交换机端口数目多
6.     路由器有串口连接外网，交换机只能连接内网
