求教这张华为路由交换topo图

求教这张华为路由交换topo图

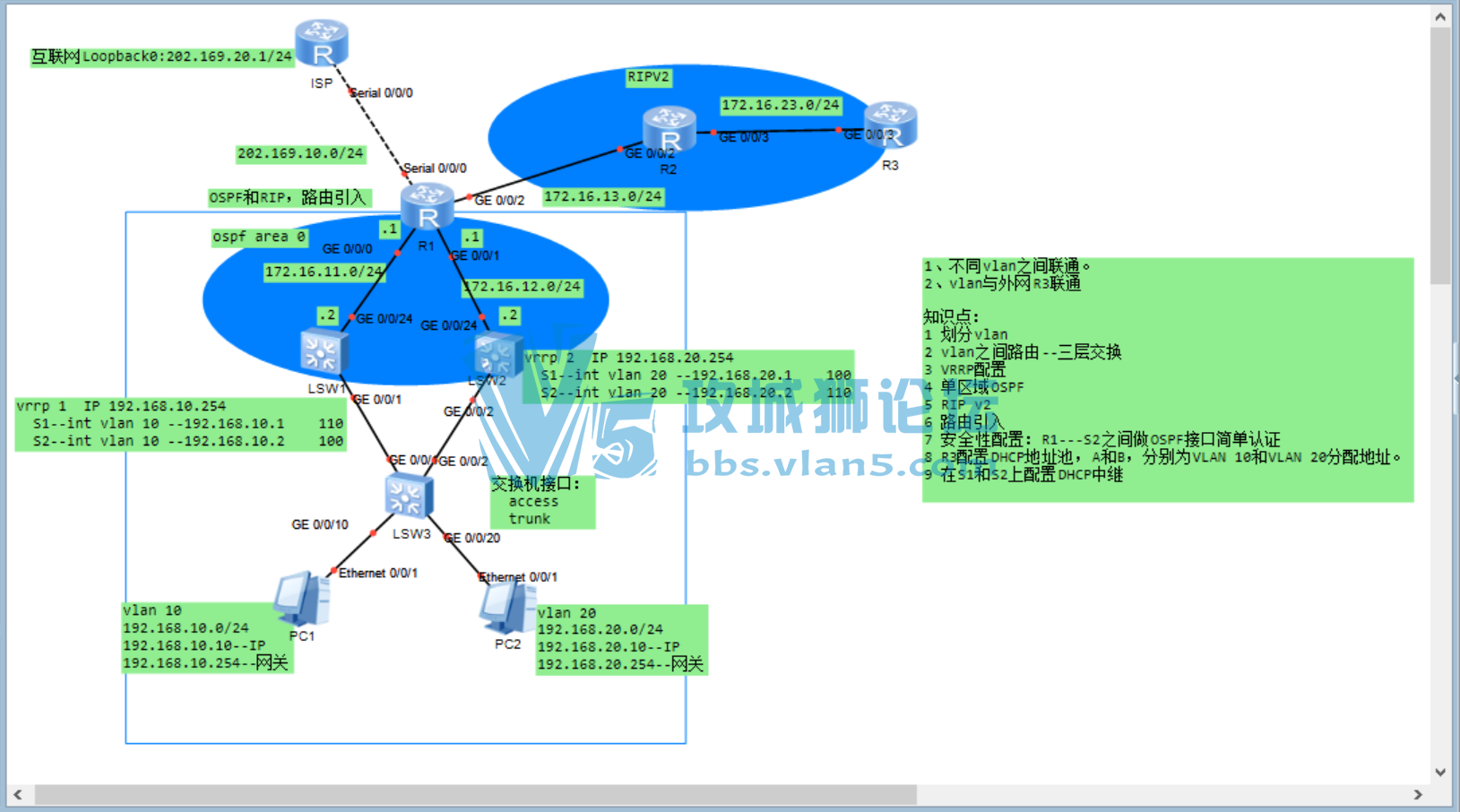

4 X- J: J0 @: M4 S8 l, V6 Z# t8 G- z6 U求做这张topo图，我是初学者，最好把每台设备的命令都打出来，或者告诉我每台设备都该配什么。我是真想学啊，把仅剩的金币都拿出来了hh。
图片可能看不清 ，我把topo文件放附件里了。
综合练习拓扑图.zip (2.84 KB, 下载次数: 70)

2020-7-1 19:54 上传

点击文件名下载附件
求教这张华为路由交换topo图

5 O$ B; q! N& z& a$ w
8 H) e2 ?& {' ~, W: ~- m

我学的是思科，华为的命令还不会，不过以这个图和要求来说不难，除了OSPF和RIPv2之间是单点双向重发布是NP级别的内容以外，其他的都是NA级别的内容，而且单点双向重发布简单，什么也不用动，直接互相学路由就行，不像双点双向还需要考虑次优路径和环路问题。然后就是R1到ISP方向写默认路由，同时在R1上做PAT，以便内网Ping ISP的时候数据能够回来。另外题目已经提醒了是在LSW1和LSW2上做DHCP中继，只是需要注意把中继设置在LSW1和LSW2的SVI接口上，也就是内网的网关上，中继是要做在终端沿途经过的第一个三层接口上。其他的OSPF和RIPv2无外乎就是宣告命令，OSPF的认证照着命令敲就行了。最后一点就是，整个三层没打通之前，PC1和PC2是收不到DHCP下发的IP地址的，只有三层打通才能获得IP地址

) |  `# ~9 d2 B. I% t, Y0 w
6 _9 L1 W* N- {  }0 I; Y% g在这里我统一回复下，这确实是老师给的图。因为这张图是HCNA里虽然不全但是最基本的，同时也是对于初学者来说综合性比较高的。如果可以弄懂这张图，HCNA大部分应该就差不多了，因为我也是初学者对于这张图里面的部分命令也不是很熟练，要我发帖那个时候做这张图虽然不至于动不了，但也是有1-2个知识点不明白，我当时特别想完全搞懂这张图，所以想发上来一来看看大家怎么理解怎么做的，二来我相信这张图应该对于部分华为学生很有用，和思科也有个比较，如果有大佬辛苦把过程代码都打出来应该会帮助很多人。有人说会蒙，我确实是会蒙，要我写也确实能写出来，但对不对就不知道了，这样有什么意义呢，发这个贴就是为了求一个标准答案，以便寻求对照和学习。为什么这么多人说我是来抄作业的？？？我抄作业能开VIP，还把全部金币拿出来？直接抄同学的不香？再说哪有老师会留这样的作业啊，老师只会看 你最终配置结果和提问，谁会让你把综合图整个命令写下来啊。。我看到有人说这张图特别大，额，其实也不算大吧我觉得，直接打命令不算多，写详细过程确实麻烦些，我承认刚来这个论坛不久，没有搞清楚悬赏金币的价值，所以我猖狂的拿出了全部的90块悬赏哈哈哈。所有的回复里，我只看到了一位对于问题用心发表自己的理解的大佬，特别感谢，对于图的理解也非常的重要。

这是综合练习题，包含的知识点太多，一口气吃下来有点难。

可以加我，咱们一起讨论一下，672361649

这套题的话整体来说你学完ip你就会啦，建议你看ip的视频。就算代码给你你也会蒙，所以个人建议你去看视频再来做这套题！

自己学吧，这么大的图90块钱都没人搭理你

这是综合练习题，包含的知识点太多，一口气吃下来有点难.

每天签到得积分 下载资料的同时也可以帮助别人 再也不用担心金币不够用了 http://bbs.vlan5.com/forum-97-1.html

你这是来求配置的嘛

你是想抄答案还是想知道怎么解题
