路由基础&RIP介绍（中）

《HCIE-路由基础&RIP介绍》

1. RIPv2认证
! z( N3 @8 n" W) }9 o; \

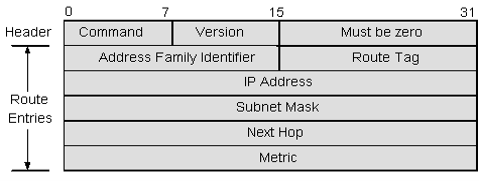

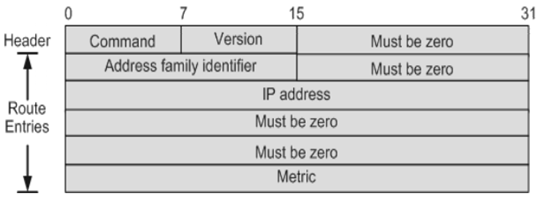

3 f9 d! T: C8 K! Lv1与v2版本报文格式分别如下：

. b* Q% G5 f! u. y6 R, D4 i

路由基础&RIP介绍（中）



路由基础&RIP介绍（中）

( B1 a2 h( b; `* ^, t                               RIPv1                                                                                      RIPv2
头部字段：
, ?4 \% v$ y5 }( I5 Rcommand：请求报文取值为1；响应报文取值为2；
Version：RIPv1时，取值为1；RIPv2时，取值为2；
! h0 \  Z2 D. ?8 P/ d" W. M
; _6 d, r! x8 U注：
1.1 RIPv1无法支持路由聚合，也不支持不连续子网。RIPv1的协议报文中没有验证字段，所以RIPv1也不支持验证。
7 f: y- U& q4 y. R/ u+ I4 b( _
1.2 RIPv2认证支持明文认证和MD5认证两种方式，可以增强安全性。
& y+ z+ x, S0 \: `" h6 a8 q5 Q保证进入路由表中信息有效，不来源于破坏网络的地址；
/ D6 ^" }) i2 W9 ^% h/ g" U( w% d! GMD5认证：路由表项和共享密钥进行与运算，进而路由器将运算产生的结果和路由条目发送给对端邻居。
0 t1 E' d& ^5 }, l- P
1.3当RIPv2配置认证时，RIPv2对报文第一条Route Entries进行修改。具体修改字段内容如下：

: c$ i7 f: r. d1.3.1 Address Family Identifier字段改为0XFFFF；
1.3.2 Route Tag字段改为Authentication Type字段；
+ G3 `+ l5 P. T) H/ ?' m1.3.3 IP Address、Subnet Mask、Next Hop和Metric会变为口令字段。

1.4 RIPv2下一跳作用：用于发布一个路由条目的直接下一跳，为了避免在广播环境中，产生额外的转发跳数。（与ICMP重定向报文的作用相近）

2. RIP路由表更新原则

7 b; K4 j/ T3 r# g2.1 对已有路由表项，当发送报文的网关相同时，度量值发生变化，均更新路由表项；
注：当网关、度量值均相同，只将老化定时器进行清零处理。
网络发生变化时，邻居的路由表中cost是跟随拓扑进行变化的，故当cost值发生变化，本端路由器都需要进行更新路由表项。
, K! F. V# c. y2 X  U
# Y$ _0 M: v1 I) P2 I& P2.2 对已有路由表项，当发送报文的网关不同时，此时，只有当度量值减少时，才更新路由表项。（为了减少链路中发送请求报文，节省带宽资源；路由表仅给出下一跳，RIP基于距离矢量算法，网关不同时，还是为了减少报文数量）
! H8 E8 L( c/ Q
3. 在上一篇中提到路由聚合这一项
5 Y/ S+ R6 a+ M* }这里面需注意的是：被聚合的路由携带了Tag，当聚合发生后，Tag信息将会被清除。

2 S5 c5 r  n! e: P" U& z! ?4. RIP故障排错
* t& D7 F; D* \对于IE的学习，最重要的能力不仅仅在于会进行相应的配置，也还是需要故障排错，排错思路因人而异。
（以下仅从RIP 方面进行考虑，默认其他均无问题）

; X) |/ q  u4 M. E- e( s! y5 w2 ]5 d4.1 版本问题；（对于路由聚合问题可通过改为V2版本，关闭自动汇总，解决同一目的IP，不同下一跳产生数据丢失问题）
6 k9 f0 o! _: |, Y6 t& F  M2 k
! i/ r" V- e" F9 t( I4.2 认证；
' J! Q, c  r* Q4 v- P$ _  u
2 K2 _. q& ^/ [, x4 y7 P4.3 抑制接口Silent-interface；（路由表中无相关路由条目时，网络不通时）

4.4 检查度量值（metricin/metricout）有无问题；（度量值过大，导致后面路由器通信度量值超过15，不可以正常通信）
% t4 b# W; \5 y) }* y
5 {3 z/ Z+ S; y8 T. o4.5 检查filter-policy；

) v+ |( {3 |% E0 f& L8 K2 M8 h4.6 检查在相应接口下，是否关闭了接口的发送或者接收更新；（undo rip input）（undo rip output）
$ r8 Z' Z* f+ O, ^$ Z" \* e  I
  q% _( o. d6 Y. V, l) h4.7 检查定时器；（更新时间不能够大于老化时间，防止路由条目信息直接老化，不能够学习到）（命令：dispaly rip 1）

  P3 U: B; ]2 Z0 [) j5 X4 d0 Q8 C4.8 检查端口号520是否被禁用，以及组播地址224.0.0.9被过滤。

# m2 {  G# J& ^; o. X这就是这篇文章所有内容，对于RIP实际配置案例，以及命令配置，都将在下一篇进行介绍。
