给大家今天的一篇华为交换机 VLAN 标签的添加和剥除处理过程，希望对大家的学习、工作有帮助，文末有可下载查看
4 J" P4 x/ |8 n' h( t5 G" {7 s- p, o. F' r) g* Z3 `
接口对收发的以太网数据帧添加或剥除VLAN标签的处理依据接口的接口类型和缺省VLAN。
0 C4 v2 X+ j/ g5 J" w
, }$ X3 i/ y3 j
【图文分享】华为HCIA/HCIP/HCIE
e w/ [( z. D$ Y2 [
+ p+ x- Y, h2 ` s# K

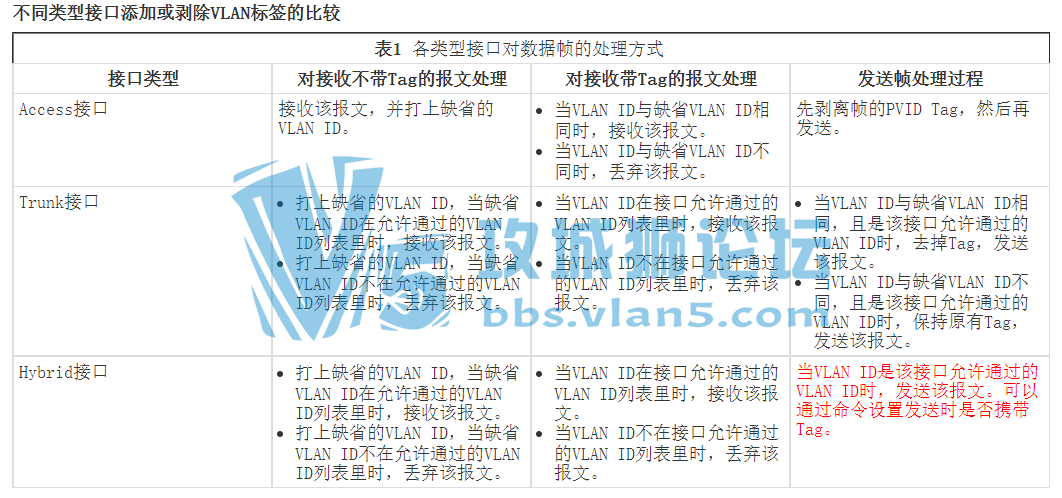

由上面各类接口添加或剥除VLAN标签的处理过程可见： l 当接收到不带VLAN标签的数据帧时，Access接口、Trunk接口、Hybrid接口都会给数据帧打上VLAN标签，但Trunk接口、Hybrid接口会根据数据帧的VID是否为其允许通过的VLAN来判断是否接收，而Access接口则无条件接收。 l 当接收到带VLAN标签的数据帧时，Access接口、Trunk接口、Hybrid接口都会根据数据帧的VID是否为其允许通过的VLAN（Access接口允许通过的VLAN就是缺省VLAN）来判断是否接收。 l 当发送数据帧时： n Access接口直接剥离数据帧中的VLAN标签。 n Trunk接口只有在数据帧中的VID与接口的PVID相等时才会剥离数据帧中的VLAN标签。 n Hybrid接口会根据接口上的配置判断是否剥离数据帧中的VLAN标签。 因此，Access接口发出的数据帧肯定不带Tag，Trunk接口发出的数据帧只有一个VLAN的数据帧不带Tag，其他都带VLAN标签，Hybrid接口发出的数据帧可根据需要设置某些VLAN的数据帧带Tag，某些VLAN的数据帧不带Tag。
3 J5 S, [% M- `# y* b l5 i1 |! z3 F0 z+ Q
下面分别介绍Access接口、Trunk接口、Hybrid接口对收发数据帧的处理过程。

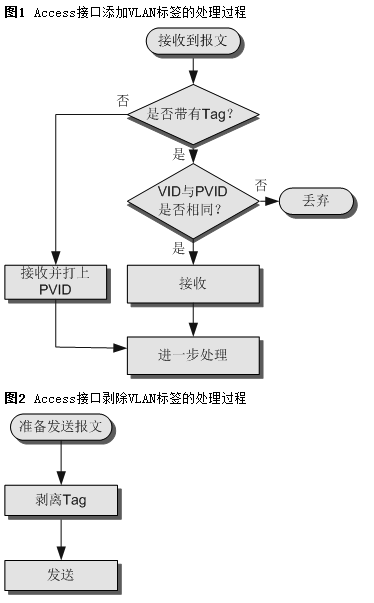

' f x& F* f0 B4 ?. g6 X/ MAccess接口 Access接口添加和剥除VLAN标签的处理如图1和图2所示。' g& Y) I( l' B' B7 O }9 H
; z9 W$ B1 H* d' C
【图文分享】华为HCIA/HCIP/HCIE
2 V3 X" ~2 g3 b& ~4 k* |( B
; d' ]6 P% I6 T, I9 q* j
【图文分享】华为HCIA/HCIP/HCIE
: p8 C2 R B; d
. h: O& K& q1 v6 Q# b; O
【图文分享】华为HCIA/HCIP/HCIE
/ W2 {. h; U# Z2 b( K2 x+ ?
/ l/ v. h1 J' A/ q. ^+ I$ U
% a+ U- z$ }3 r9 Z/ v$ G) I8 X% s6 R- B" E& Y* c9 f! v5 n
|
