ospf网络类型详解 读书笔记

OSPF网络类型

当一个接口被宣告进OSPF时，OSPF自动为此接口生成一个对应的OSPF网络类型

物理链路类型                                        OSPF网络类型
以太网协议                                        Broadcast（广播）
帧中继物理接口or帧中继多点子接口                Non-Broadcast（NBMA）
帧中继点对点子接口或HDLC，PPP                Point-to-Point

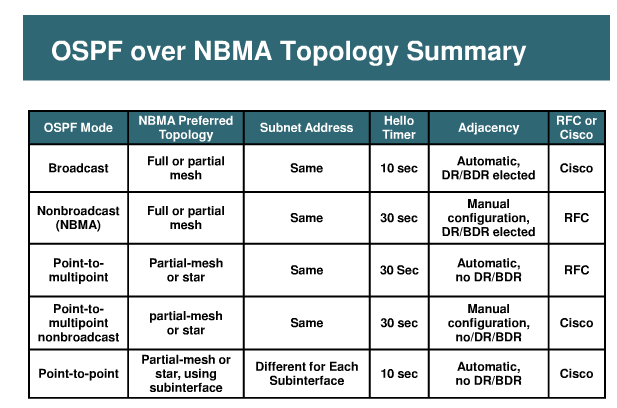

帧中继网络类型                hello时间/Dead时间                        建立邻居关系方式                DR/BDR
Broadcast                        10s/40s                                自动建立                        选举
NBMA                        30s/120s                                手动建立                        选举
Point-to-Point                10s/40s                                自动建立                        不选举
Point-to-Multipoint                30s/120s                                自动建立                        不选举
Point-to-Multipoint
        Non-Broadcast        30s/120s                                手动建立                        不选举
loopback：回环口
Virtual-link：虚链路

以太网上如果只有两台路由器，P2P会比Broadcast快的多。

S口：默认P2P
E/F/G：Broadcast
帧中继：Non-Broadcast



修改OSPF网络类型：
config-if# ip ospf network  网络类型

修改hello时间
config-if# ip  ospf  hello-interval  时间

修改死亡时间
config-if# ip  ospf  dead-interval  时间

DR和BDR的选举
在MA链路上（Broadcast和Non-Broadcast两种网络类型）需要选举DR和BDR
OSPF接口拥有接口优先级，用来选举DR和BDR
优先级：0-255，默认1。优先级越高月优先成为DR/BDR，优先级为0时，只能成为DROther。

在选举DR/BDR时，
首先查看优先级，优先级越高越优先成为DR/BDR.
比较Router-id，路由器ID越高，越优先成为DR

有时候先运行OSPF的时候会先成为DR，可以清理OSPF进程，重新选举

修改OSPF接口优先级
config-if# ip ospf priority 优先级




点对点  与 点对多点  无法建立邻居关系
OSPF
如果在以太网上  自动生成  Broadcast网络类型
如果在点对点上  自动生成  P2P网络类型
如果在物理口、点对多点子接口上  HDLC PPP  自动生成 NonBroadcast 类型
以上自动生成的网络类型 都可以手动修改


查看接口的类型
#do show ip ospf interface





OSPF五中常见五种网络类型
broadcast
NBMA
P2P
P2MP
P2MP NBMA
--------------------------------------------------------------
Loopback   如果OSPF宣告了回环口
Virtual-Link   OSPF如果宣告了虚链路会出现
无法将其他网络类型修改为以上两种网络类型

如果宣告 192.168.1.1/24 回环口   但是  OSPF宣告后   其他路由器学到了  192.168.1.1/32 的路由条目。
原因可能是：OSPF是链路状态协议。ALC描述的是链路详细状态。OSPF可以感知到，不是一个网段，而是一个回环口，只有一个IP地址。
如果只想让其他路由器学习到一个/24的路由器条目。
解决办法：可以把环回口的 网络类型 修改为 P2P。则其他路由器通过OSPF学习到的就是/24的路由条目。
命令：
config-if#ip ospf network point-to-point
注意：但是不能重新修改为 Loopback。


P2* 的都不需要选择 DR与BDR
NBMA和P2MP 不是自动连理邻居   五个参数都符合的时候，才能建立邻居。

修改OSPF HELLO时间命令：
接口模式下
config-if# ip ospf hello-interval 时间<s>

修改DEAD时间（需要匹配，如果一台修改，其他的也要修改）
config-if#ip ospf dead-interval 时间<s>

清理OSPF进程。如果其他路由占用了DR位置，预想DR路由器没能成为DR。则清理进程。
命令： clear ip ospf process

修改OSPF接口的优先级：
config-if#ip ospf  priority  优先级<0-255>
选择DR与BDR是相对路由器的接口的。

单播建邻居：
config-if#neighbor x.x.x.x(邻居的IP地址)

修改接口的OSPF网络类型：
config-if#ip ospf network <broadcast/nonbroadcast/etc>

如果是帧中继物理接口或者多电子接口，修改成自动建立邻居的时候需要支持伪广播。

OSPF

R1：
router ospf 1
        router-id 1.1.1.1    //默认不用敲，最好敲上
network 1.1.1.1 0.0.0.0 area 0     //  IE 的LAB考试一般都宣告准确的网段。
可以单向指邻居   建议双向指邻居
