[概念讲解] 常用光纤知识总结和图片纵览

  [复制链接]
非常CCNA [VIP@钻石] 发表于 2013-2-24 12:31:12 | 显示全部楼层 |阅读模式
查看: 2613|回复: 18
开通VIP 免金币+免回帖+批量下载+无广告
光纤通道协议一般在两种介质上传输——光缆和铜缆

从内部可传导光波的不同,分为单模(传导长波长的激光)和多模(传导短波长的激光)两种。单模光缆的连接距离可达10公里,多模光缆的连接距离要短的多,是300米或500米(主要看激光的不同,产生短波长激光的光源一般有两种,一种是62.5的,一种是50的),另外,光缆的接头部分也有两种,一种SC接口为1GB接口还有一种为LC接口为2GB接口,常见的铜缆有两种接口,一种跟计算机的串口很像,叫DB-9接口,另外一种现在越来越少见了,叫HSSDC接口。

一般来说,铜缆的连接距离要短的多,只有30米左右。但是数据传输的速度是一样的,从价格上看,一般铜缆要贵一些,但是铜接口的GBIC要便宜。总体来说,还是铜的价格要低。

插损(insertion loss)全称:插入损耗,是以db(分贝)的形式表示的,在光学系统中插损,表示的一种光能量在透射插入器件后的出射光强与入射光强的比值。


1930342kj14e85ew884u2v.jpg 193034wc5wc55sclfs5slx.jpg

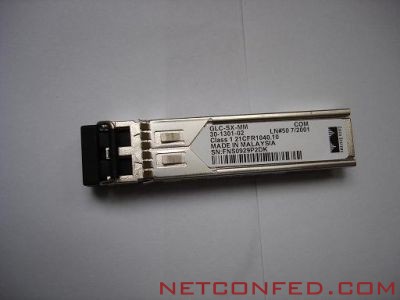

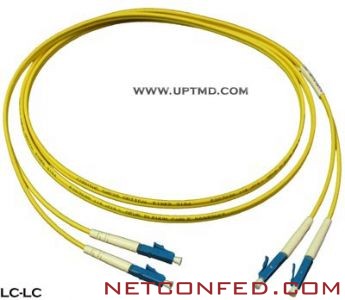

LC到LC:LC用于插路由器和交换机上使用SFP模块,一般用于网络设备的互联,SFP也叫mini GBIC,如上图

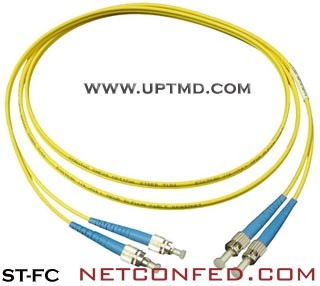

ST到FC:对于10Base-F连接来说,连接器通常是ST类型,另一端FC连的是光纤配线架


193035tc9x4lsqi5is2y75.jpg 193035t4leyhoely3eqeqz.jpg

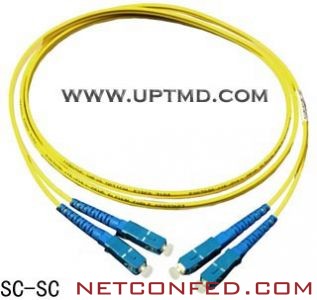

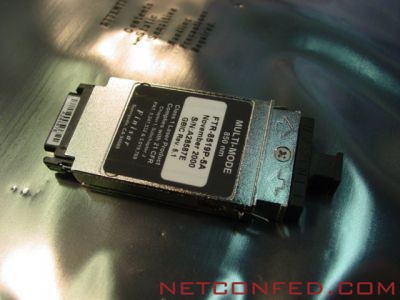

Sc到Sc:两头连接都是插GBIC模块的设备,一遍用于连接老的路由器和交换机,如上图是GBIC模块

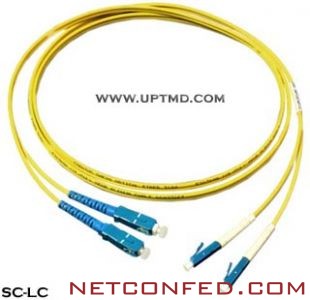

SC到LC:一头插GBIC模块,另一头插SFP模块,一般用于老设备连接新设备

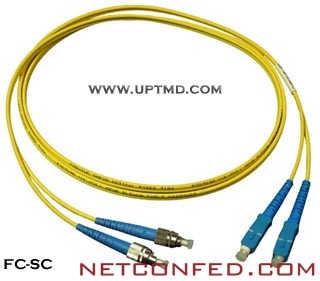

FC转SC:FC一端插光纤配线架,SC一端就是GBIC模块或配线架

总结:




1930364av8c35s8e8sas53.jpg 193731ye6yzwp5wvhxv16r.jpg

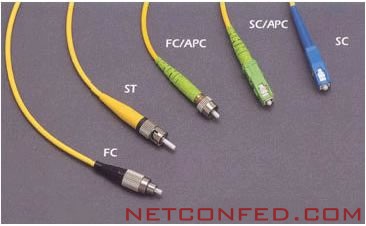

FC:螺纹无缺口,一般用于连接光纤配线架
ST:螺纹带缺口,一般用于连接光纤配线架
SC:大方形带缺口, 一般用于连接接口为GBIC的光模块
LC:小方形无缺口,一般用于连接接口mini-GBIC的光模块,光纤配线架也会使用该接口

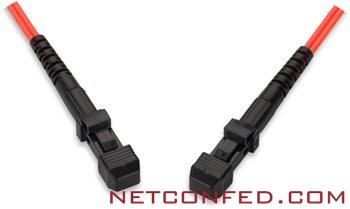

MTRJ:收发一体,如右上图

常用光纤标准
1.多模标准:1000BaseSX
1000BaseSX:62.5um multimode fiber:up to 275m
1000BaseSX:50um multimode fiber:up to 550m

2.单模标准:1000BaseLX/LH
1000BaseLX:62.5um multimode fiber:up to 550m
1000BaseLX:50um multimode fiber:up to 550m
1000BaseLX:9/10um single mode fiber:up to 5km
1000BaseLH:62.5um multimode fiber:up to 550m
1000BaseLH:50um multimode fiber:up to 550m
1000BaseLH:9/10um multimode fiber:up to 10km
注意:多模光纤有两种类型,即62.5/125μm和50/125μm。虽然交换机的光纤端口完全相同,而且两者也都执行1000Base-SX标准,但光纤跳线的芯径必须与光缆的芯径完全相同,否则,将导致连通性故障。

常用Cisco模块:
1.WS-G5484 多模 SX只支持多模,在50um的多模光纤介质上,距离是550m
2.WS-G5486 多模/单模 10KM LX支持单模和多模,多模光纤传输距离550m,单模可达10km
注意:5486贵很多,所以没有人会拿来用在多模上面吧。
