Cisco StackWise和StackWise Plus技术详解（2）

智能单播和组播

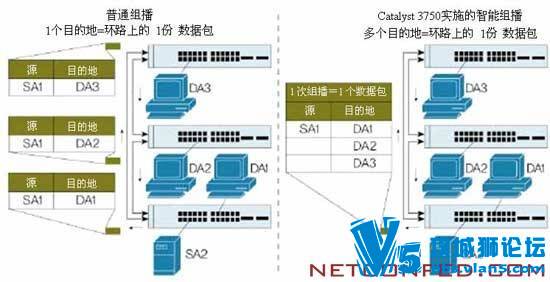

Cisco StackWise 技术使用极为高效的单播和组播流量传输机制，每个数据包只允许在堆叠互联上传输一次，包括组播数据包。每个数据包带有一个 24 字节的报头，其中包含一个同时用于数据包和 QoS 标识符的活动列表。活动列表规定端口的一个或多个目的地以及允许的数据包操作。对于组播，主交换机将识别哪些端口允许接收数据包拷贝，并为每个端口添加目的地索引。主交换机将数据包的一个拷贝放置到堆叠互联上，然后由带有一个目的地索引地址的交换机端口拷贝这个数据包。这种做法将为堆叠接收和管理组播信息创建极为高效的机制(如下图所示)。


QoS 机制
QoS 为用户访问网络提供细粒度的控制。这对迁移到融合应用的网络尤其重要，在此类网络中，对信息进行区分处理至关重要。QoS 也是迁移到千兆以太网速度的必须工具，可帮助避免拥塞。

QoS 可应用到网络边缘

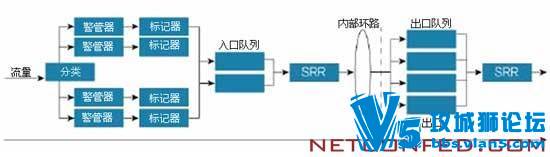

Cisco Catalyst 3750-E 和 Cisco Catalyst 3750 都支持 2 个入口队列和 4 个出口队列。因此，Cisco Catalyst 3750-E 和 Cisco Catalyst 3750 交换机不仅能够将流量的目的地限定在前端端口，而且还能限制以堆叠环路互联为目的地的流量的数量和类型。您能够对入口和出口队列进行配置，使一个队列成为高优先级队列，提前于其它的加权队列得到优先处理。或者，您也能将每组队列都配置成加权队列。

StackWise 采用整形循环(SRR)。SRR 是一项调度服务，用于规定数据包出列速度。SRR 支持两种模式：整形和共享(默认)。整形模式只适用于出口队列。整形后的出口队列预留一系列端口带宽，然后将它们平均分配给数据包。共享的出口队列能够保证将带宽配置成共享，但不预留任何带宽。也就是说，在共享模式中，如果高优先级队列是空的，则低优先级的队列将使用未用带宽，而不是白白浪费掉预留的带宽。整形SRR 和共享 SRR 不分高下。如果您希望充分利用排队系统，可选择共享 SRR，因为共享 SRR 允许拥有过多流量的队列使用未用的队列时隙，这在标准的加权循环(WRR)中是不可能实现的。如果您希望整形队列或对队列允许使用的带宽量设置硬性规定，可使用整形 SRR。当使用整形 SRR 时，您可在端口总的整形速率范围内再对各队列进行整形。除队列整形外，Cisco Catalyst 3750-E 还能限制物理端口的速度，从而允许您在端口限速范围内整形队列。

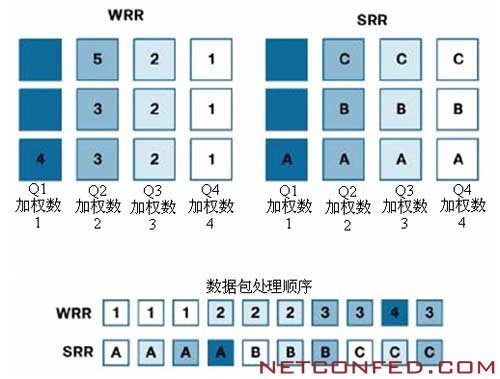

如上所述，SRR 有别于 WRR。在上图的示例中，我们并未配置严格的优先级排队，我们为 Q4 分配了最高的加权数、其次分别是 Q3、Q2 和 Q1。WRR 机制要求基于加权数为队列提供服务。Q1 的服务期是加权数为 1 的时段，Q2 的服务期是加权数为 2 的时段，依此类推。服务机制是基于队列的加权时间值逐个队列地服务。SRR 也支持加权，服务顺序是 Q1- Q2-Q3-Q4，但是服务方式有所不同。SRR 不会依据队列的加权时间值在每个队列停留和服务，而是在队列之间快速通过，但却不一定为其经过的全部队列提供服务。在每次通过时，加权值更高的队列，其得到服务的几率要高于加权值较低的队列。在一段时间内，每个队列中接受 SRR 和 WRR 服务的数据包的数量是相同的。然而，顺序不同。使用 SRR 时，流量处理顺序不分先后。使用 WRR 时，Q1 中首先有大量数据包得到处理，然后是 Q2…等等。 SRR 对数据包进行加权交织处理。在图7中，WRR 首先处理标记为 1 的所有数据包，然后依次是2、3、4、5；而SRR 则按 A、B、C、D 的顺序处理数据包。SRR 是 WRR 的演进版本，通过更为平缓的循环机制防止因流量突发导致缓冲器超载。

除了先进的队列服务机制外，该产品还支持拥塞避免机制。您能够对所有的入口和出口应用加权尾部丢弃(WTD)机制。WTD 是避免拥塞的机制，用于管理队列的长度并为不同类型的流量应用不同的尾部丢弃顺序。可配置的阈值可用于决定何时丢弃哪类数据包。阈值的配置可基于 CoS 或 DSCP 值。当队列将满时，低优先级的数据包首先将被丢弃。例如，您可将 WTD 配置成当队列使用率达 60% 时、丢弃从 CoS 0 到 CoS 5 的数据包。此外，您也可为每个队列设置多个阈值和级别。

巨型帧支持
Cisco StackWise 技术在 10/100/1000铜线端口上支持细粒度的最大达9 KB的巨型帧进行 L2 转发。Cisco Catalyst 3750 不支持巨型帧的 L3 转发，但 Cisco Catalyst 3750-E 支持巨型帧的 L3 转发。

智能 VLAN

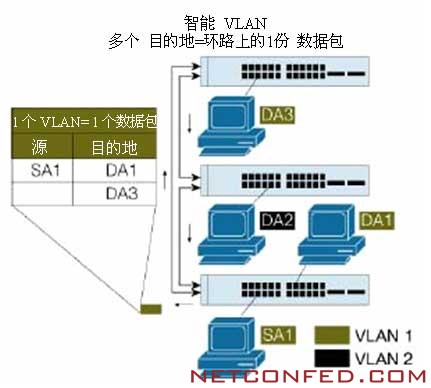

VLAN 的运行与组播运行相同。当主交换机检测到发送至多个 VLAN 的数据包时，它将创建带有多个目的地地址的数据包的一个拷贝，从而允许最高效地使用堆叠互联(如下图所示)。


跨堆叠的以太网通道连接
由于堆叠中的所有端口都作为一个逻辑单元运行，因此，以太网通道技术适用于堆叠中的多个物理单元。Cisco IOS 软件可将堆叠中任何交换机提供的最多 8 个单独的物理端口汇聚到一条逻辑通道上行链路中。每个堆叠最多支持 12 组以太网通道。

StackWise Plus
StackWise Plus 是 StackWise 的演进版本。StackWise Plus 只在 Cisco Catalyst 3750-E系列交换机上支持。StackWise Plus 与 StackWise 的两个主要区别如下：

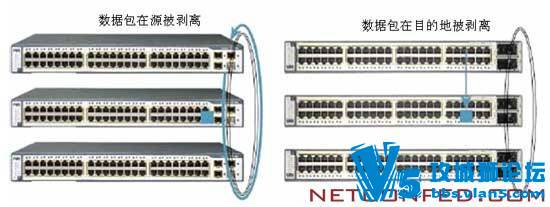

1.对于单播数据包，StackWise Plus 支持目的地剥离，而 StackWise 支持源剥离。上图显示了正在从交换机1发送至交换机2的数据包。StackWise 使用源剥离，StackWise Plus 使用目的地剥离。源剥离意味着当在环路上发送数据包时，数据包将被发送至目的地，目的地在复制数据包后，命令数据包绕行整条环路向回传输。当数据包返回源地址时，将从环路上剥离。这意味着耗尽整条环路上的带宽，即便数据包被发送至直接连接的邻点也不例外。目的地剥离意味着当数据包到达目的地时，将被从环路中清除，不再进行任何传输，从而将其余的环路带宽用于其它传输。因此，整个堆叠的吞吐量性能在双向基础上将至少增加至 64 Gbps。这种释放带宽的能力有时称为空间复用。请注意：即便是在 StackWise Plus 环境中，由于数据包在堆叠中针对多个目的地进行传输，因此广播和组播数据包也必须使用源剥离机制。

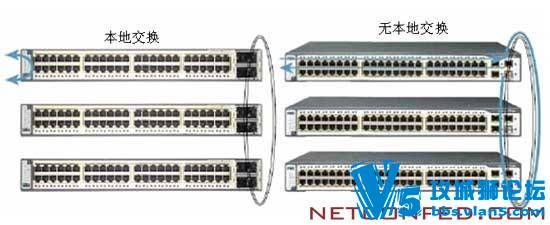

2.StackWise Plus 可执行本地交换。StackWise 不具备这个功能。此外，由于 StackWise 不支持本地交换和源剥离，因此，即便是发送至本地的数据包也必须穿过堆叠的整条环路。(见下图)


将 StackWise Plus 和 StackWise 结合应用到一个堆叠中
Cisco Catalyst 3750-E StackWise Plus 和 Cisco Catalyst 3750 StackWise 交换机能安装到一个堆叠中。这时，Cisco Catalyst 3750-E 交换机将放弃 StackWise Plus 模式，转而使用 StackWise 模式。也就是说，它们不再执行目的地剥离任务，然而仍可执行本地交换任务。

管理
使用 Cisco StackWise 和 StackWise Plus 技术的产品可由 CLI 或网络管理软件包进行管理。Cisco Cluster Management Suite (CMS) 软件专门为管理思科可堆叠的交换机而开发，为堆叠中的交换机提供特殊向导，允许网络经理通过同一个配置文件来配置堆叠中的所有端口。通过为数据、语音、视频、组播、安全性和 VLAN 间路由功能进行预定义的向导，网络经理能够同时设置所有端口的配置。

Cisco StackWise 和 StackWise Plus 技术也能够由 CiscoWorks 进行管理。

总结
Cisco StackWise 和 StackWise Plus 技术允许您增强网络边缘的永续性和通用性，以便支持高速融合应用。
