乾颐堂Ender“老湿”:思科设备实现MPLS VPN清晰实验步骤

默认更新和传输的是IPv4路由和IPv4的单播报文
AFI：IPv4，IPv6
MPLS VPN，PE上用到BGP，目的是为了批量更新路由、VPNV4
完成BGP（TCP，179端口），TCP会话，flow五元组：源IP、目的IP、源端口、目的端口(179\646)、协议
telnet：10.1.1.3->10.1.1.2,1025-->23,protocol-6
IBGP（同一个AS号码）和EBGP（不同的AS号码，AS）
neighbor x.x.x.x remote-as ASNO.---单播指定对端地址以及对端的AS号码
neighbor x.x.x.x update-sou lo0

BGP的IDLE状态:
1、没有去往对端的路由
2、在相应地址族没有ac
3、EBGP环境下没有做多跳（EBGP的TTL默认为1）
=================================
VPNV4，64的RD+32的IPv4
控制层面（传递路由和建立LDP邻居）

vrf：必须有RD才工作；RT用于控制vpnv4路由的收发，是BGP的一个扩展（extended）团地（community）属性，有import（收入）和export属性（输出）。
收取VPNV4路由的条件有三个
1、RT的匹配
2、VPNV4的RR，路由反射器
3、关闭默认的对RT的过滤

比较简单的接入PE的协议有静态路由、RIP、EIGRP
作业：

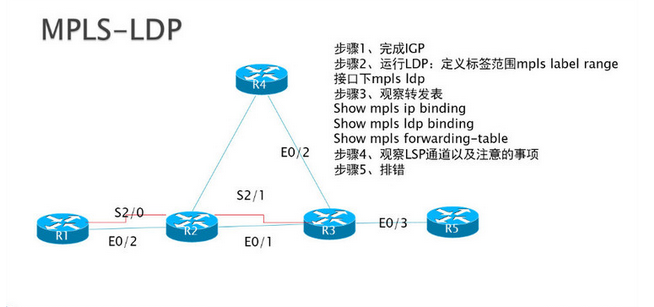

建立一个完整MPLS VPN
1、建立SP内部的IGP
OSPF协议
2、LDP
ip cef
inter Conn2INTRA
mpls ip
sh mpls ldp nei
trac mpls ipv4 x.x.x.x/Y
3、建立PE设备之间VPNV4邻居！VPNV4除了激活邻居之外，没有其他额外配置
前提是PE的环回口相互可达
测试：
R2-PE1#ping 33.1.1.1 source lo0
VPNV4的配置：
router bgp 100
bgp log-neighbor-changes
no bgp default ipv4-unicast
neighbor 33.1.1.1 remote-as 100
neighbor 33.1.1.1 update-source Loopback0
!
address-family vpnv4
  neighbor 33.1.1.1 activate
！
router bgp 100
bgp log-neighbor-changes
no bgp default ipv4-unicast
neighbor 22.1.1.1 remote-as 100
neighbor 22.1.1.1 update-source Loopback0
!
address-family ipv4
exit-address-family
!
address-family vpnv4
  neighbor 22.1.1.1 activate
验证：
R3-PE2#show ip bgp vpnv4 all summary
4、建立vrf
ip vrf A
rd 100:2
route-target export 100:2
route-target import 100:2
int e0/2---connect2A1
ip vrf forwarding A
5、和CE交换路由表
动态的IGP需要在vrf下重分步！！
R3：
router rip
!
address-family ipv4 vrf A－－－在vrf地址族操作
  redistribute bgp 100 metric 1---把bgp重分步到RIP
  network 35.0.0.0
  no auto-summary
  version 2
router bgp 100
address-family ipv4 vrf A
  redistribute rip---把rip重分步到bgp
只不过静态的时候，需要PE静态指向去往CE：
ip route vrf A 11.1.1.1 255.255.255.255 Ethernet0/2 12.1.1.1
还需要把静态重分步到BGP的vrf下
R5#traceroute 11.1.1.1 source lo0 numeric
Type escape sequence to abort.
Tracing the route to 11.1.1.1
VRF info: (vrf in name/id, vrf out name/id)
  1 35.1.1.3 1 msec 0 msec 0 msec
  2 34.1.1.4 [MPLS: Labels 402/16 Exp 0] 1 msec 0 msec 0 msec
  3 12.1.1.2 [MPLS: Label 16 Exp 0] 1 msec 0 msec 0 msec
  4 12.1.1.1 6 msec *  1 msec
=======================================
troublshooting
1、RT匹配
PE导入导出VPNv4
*Mar 11 10:25:24.478: BGP(4): 22.1.1.1 rcvd 100:2:11.1.1.1/32, label 16 -- DENIED due to:  extended community not supported;
RT不匹配
======================================
MPLS VPN的数据转发
2层标签
内层标签是VPNV4标签，该标签由（出口egressPE）多协议BGP自动产生，每个vpnv4前缀有一个便签，意味着路由不同那么标签不同
外层标签，LDP针对MP-BGP的更新源分配的标签，如果更新源不变化，那么外层标签不变！
55.1.1.1
35.1.1.0
都是33.1.1.1

2、RD的作用

就是要这个效果，哈哈哈！
