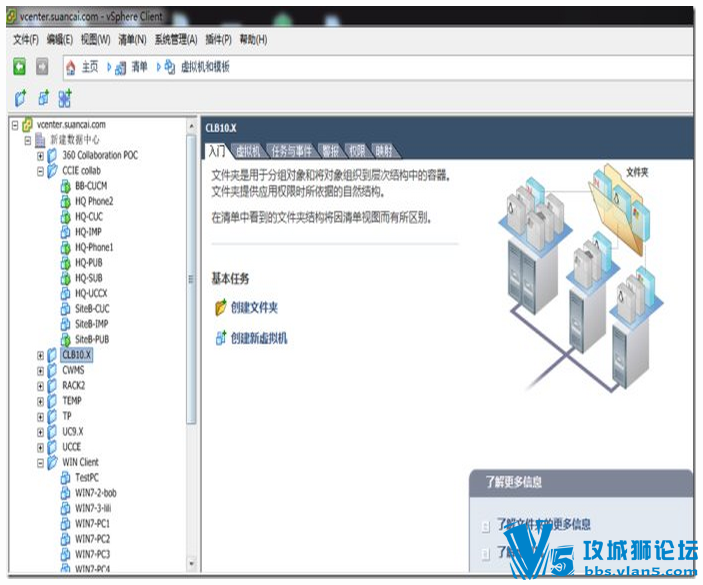

以前我们做CISCO UC的实验都是用虚拟机来搭建POC甚至生产的DEMO环境，因为这样搭建起来更快捷，高效和经济 。从UC 8.0 开始，EVC联盟共同推出了UCS平台之后，CISCO更是推荐用虚拟化的部署方式来实现客户的项目需求。值得一提的从10.0开始，作为CISCO协作核心的CUCM更是不能直接在MCS平台上安装而只能在VMWRE的虚拟化平台上来安装，所以本手册的所有实验环境搭建除了终端和不可模拟的流媒体服务器外，其他所有的服务器均是虚拟机化部署，平台基于VMWARE的VSphere. 首先我们安装一个CUCM集群环境。 实验环境有三个站点，一个总部两个分部，总部headquarter（HQ），两个分支机构 Brach 1&2 缩写成SB,SC。 首先安装HQ的CUCM集群环境，CUCM集群可以有20台Hosts，超级集群更是在普通集群的基础之上容量扩了一倍，在本实验手册环境中HQ的CUCM集群里有三台主机，一台Publisher,两台Subscriber，名字分别为HQ-CUCM-PUB,HQ-CUCM-SUB1，HQ-CUCM-SUB2. 装完后在我的Vcenter环境下隶属于文件夹CLB10.X下，如下图
CUCM 10.5 和 IMP安装手册(酸菜版)
首先我们来安装集群的第一台CUCM，也就是集群中有且只有一台的Publisher. 由于考虑到后期的综合实验的虚拟机可能多达四五十台，为了更好的组织虚拟机的层次架构，我根据虚拟机的版本或者功能分类把相应的虚拟机放到了相应的文件夹下，CUCM的虚拟机我都放在新建的文件夹CLB10.X下，如下图
CUCM 10.5 和 IMP安装手册(酸菜版)

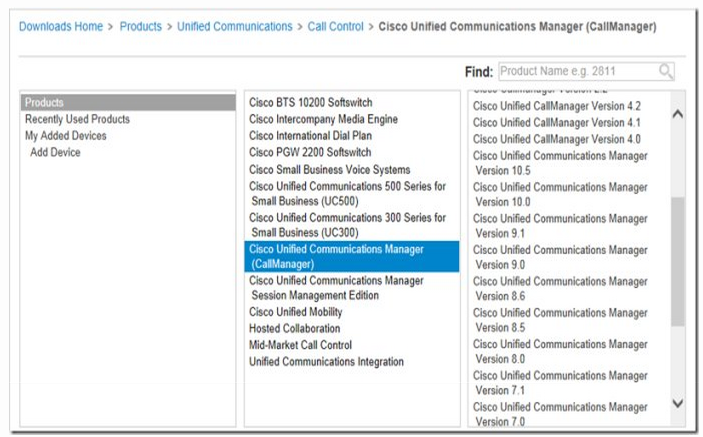

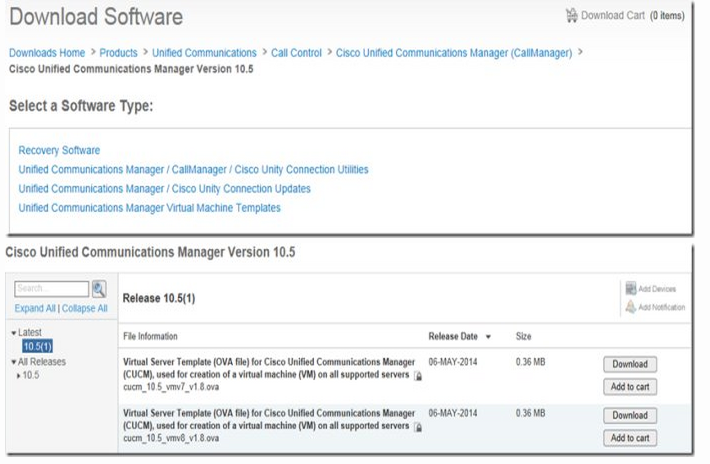

首先去CISCO官网通过有权限的Partner CCO下载对应的应用服务器虚拟机OVA模板，本实验的实验版本均为最新版本，我这里使用CUCM 10.5版本
CUCM 10.5 和 IMP安装手册(酸菜版)
CUCM 10.5 和 IMP安装手册(酸菜版)
下载下来的OVA模板文件非常小，只有几百KB，这个文件说白了就是虚拟机的资源分配文件，如果你明确地知道具体虚拟机使用多少虚拟CPU,内存和磁盘，完全可以不用下载这个文件，当然CISCO是通过此种方式简化了设置的流程，因为如果资源设置不合理，后期会引起很多问题，如安装选项出不了，安装软件失败，安装后成功后由于资源设置不合理导致功能不稳定等等问题
CUCM 10.5 和 IMP安装手册(酸菜版)

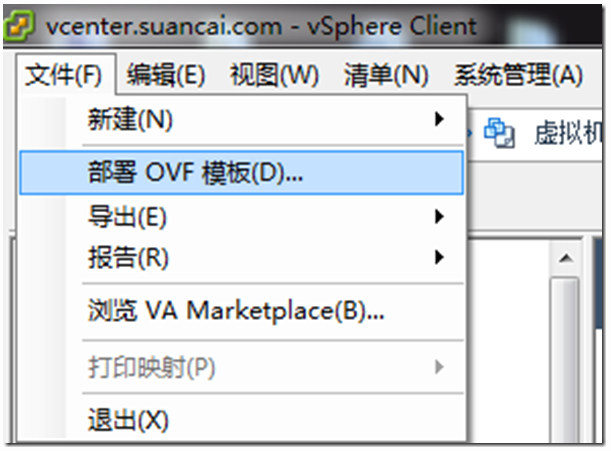

所以本实验环境所有协作虚拟机的安装均采用官网提供的OVA资源模板来安装，除非模板资源我的Vcenter环境资源提供不了，再适当手工调整资源。 文件à部署OVF模板
CUCM 10.5 和 IMP安装手册(酸菜版)

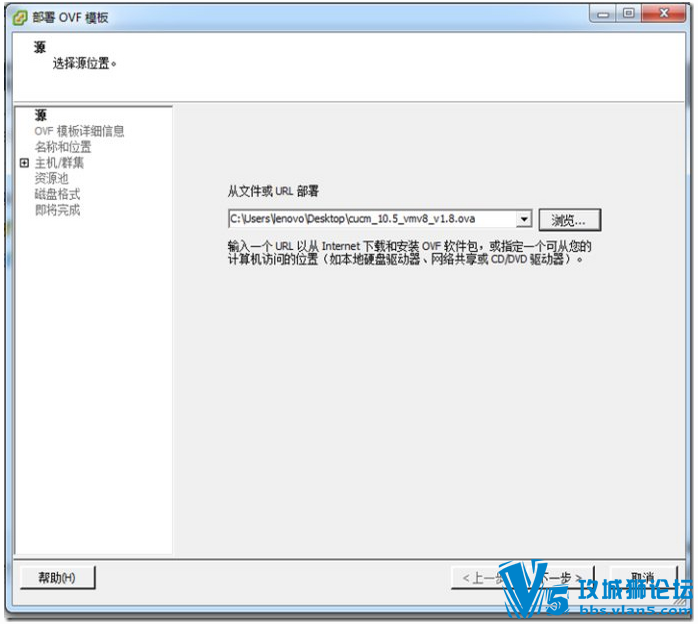

导入下载的OVA模板文件
CUCM 10.5 和 IMP安装手册(酸菜版)

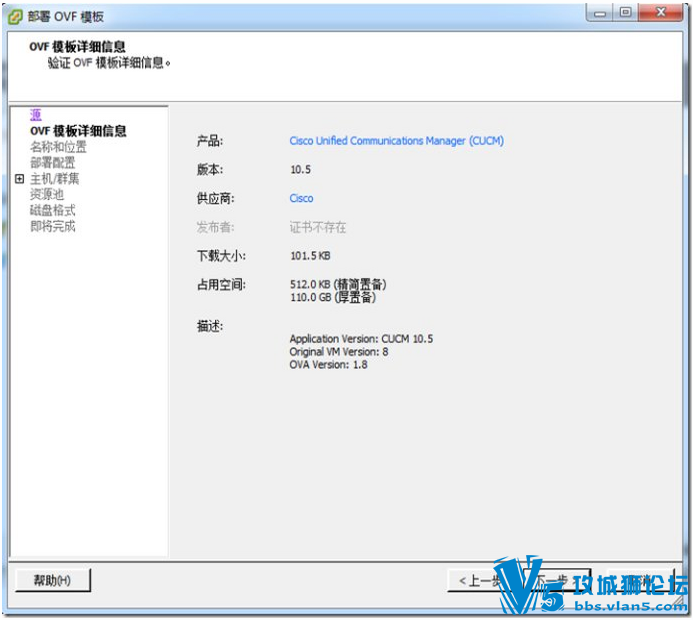

可以看到OVA文件里面封装的一些自定义属性和信息
CUCM 10.5 和 IMP安装手册(酸菜版)

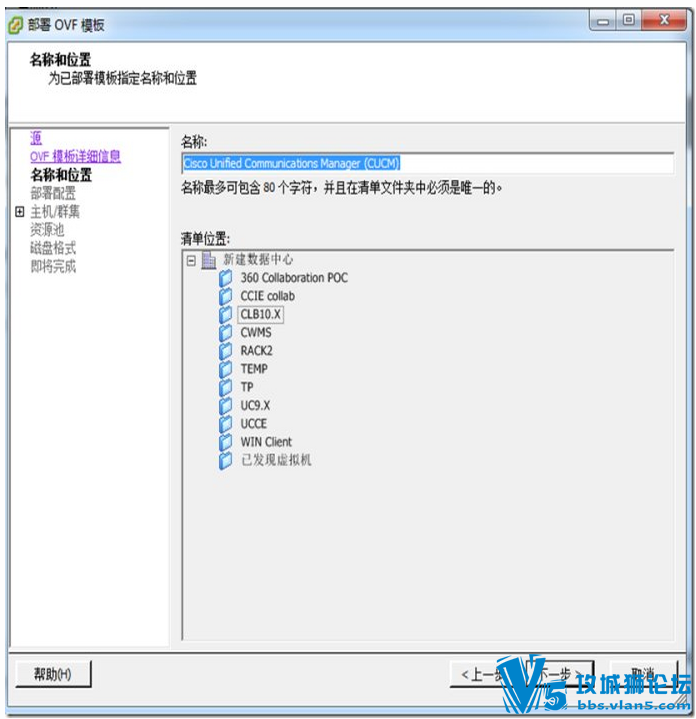

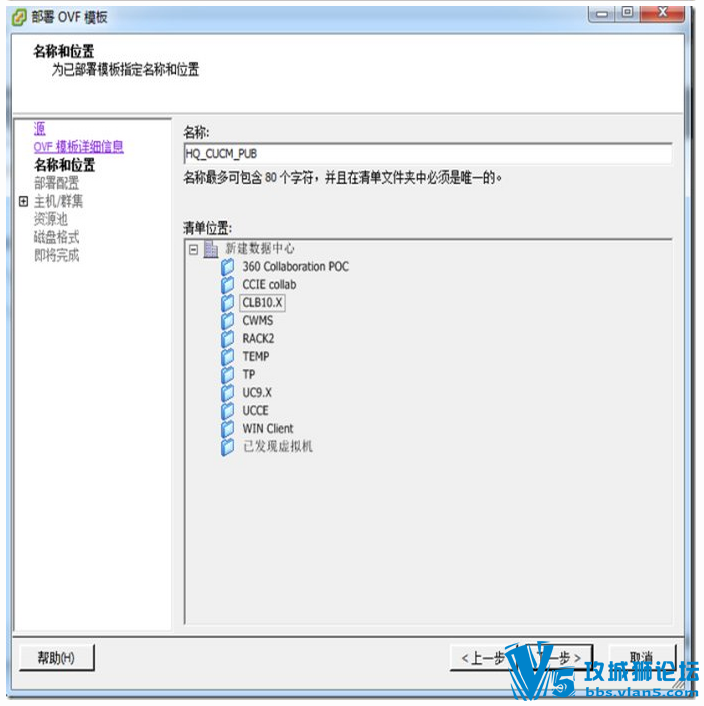

给虚拟机指定名字和清单位置，这些后期也都可以再手工调整
CUCM 10.5 和 IMP安装手册(酸菜版)
CUCM 10.5 和 IMP安装手册(酸菜版)

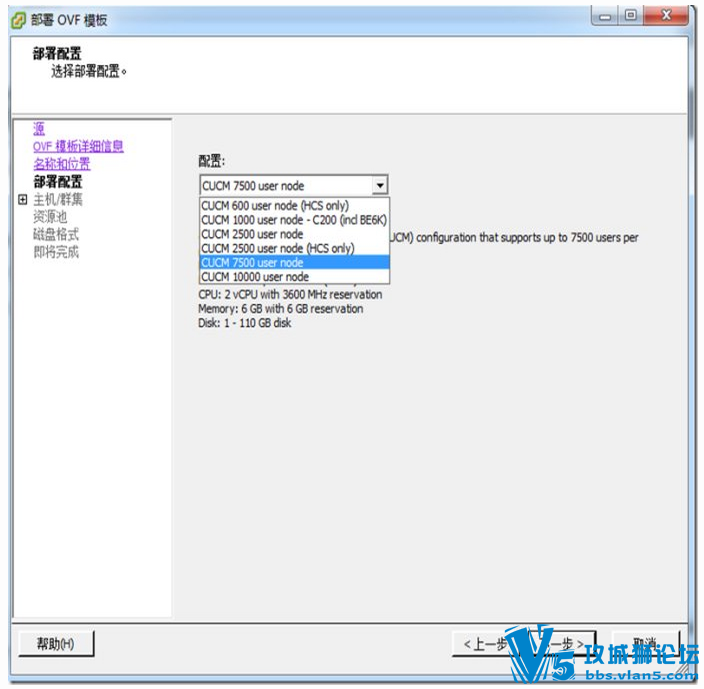

指定规模大小，部署规模的大小决定了需要虚拟化资源（CPU，内存，磁盘）的大小个数和数量，其实CISCO提供的模板主要我们用的就是这个东西，你如果明确知道这个值完全可以自己不通过模板手工新建一个虚拟机，但是CISCO对外没有太详细的用来集中描述所有版本应用服务器安装所需资源的datasheet，所以如果是生产环境，还是老老实实通过模板来装吧，实验环境如果资源不是很棘手的话也是建议用模板对应的资源，如本实验手册中的所有虚拟机均是用的模板里最小规模部署所对应的资源来部署安装和测试的。
CUCM 10.5 和 IMP安装手册(酸菜版)

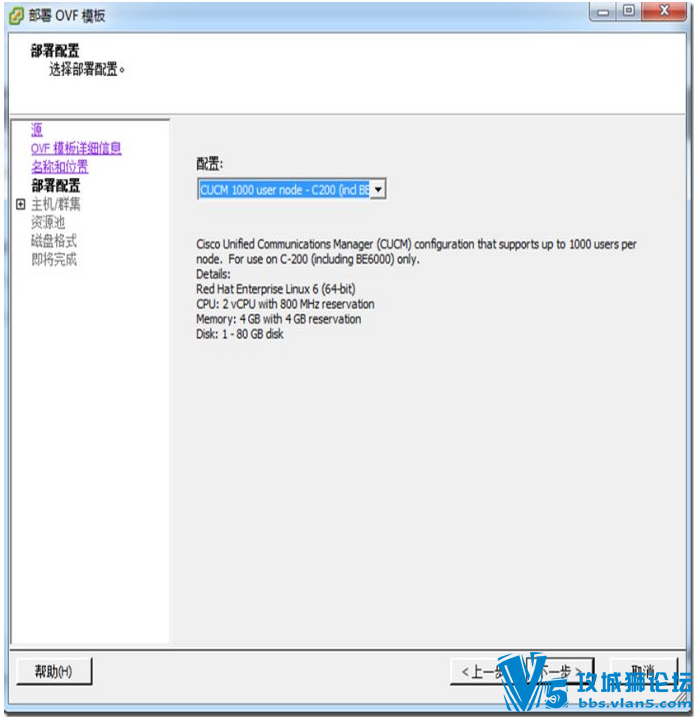

CUCM安装我选择1000用户的部署规模，资源占用如下图
CUCM 10.5 和 IMP安装手册(酸菜版)

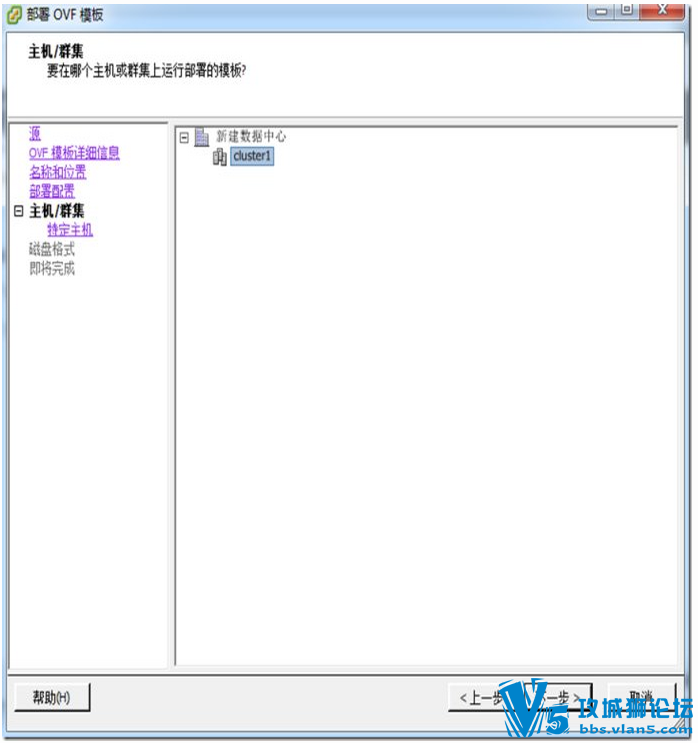

选择目标集群，我的环境里暂时就一个集群，名字叫cluster1
CUCM 10.5 和 IMP安装手册(酸菜版)
集群中有三台主机，地址分别如下，其中两台是满配的C200，96G内存+双路至强CPU，存储本地HDD+后端ISCSI SAN。还有一台是独立的DELL 工作站用来单独装VCenter环境。
CUCM 10.5 和 IMP安装手册(酸菜版)

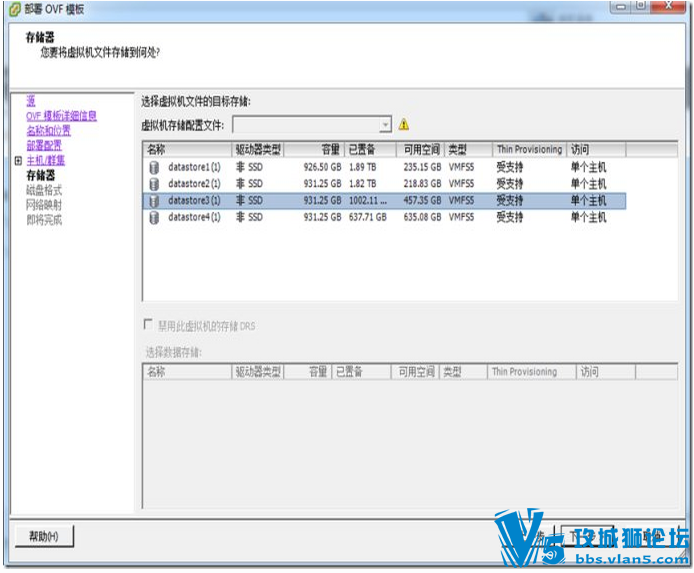

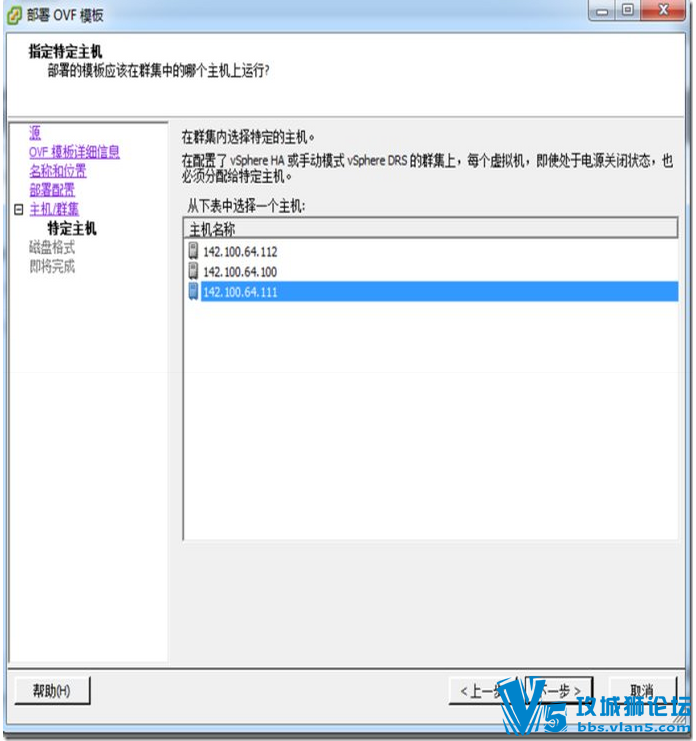

选择虚拟机放置主机，我这里选择放在142.100.64.111，后期可以手工迁移或者Vmotion 选择目标存储，暂时先随便找一块HDD存放，SAN环境由于做此实验截图时还没架设上去所以在目标存储列表中没有显示，如果你是本地学员，当你看到此文档时做实验请把虚拟机存储到共享SAN里去，磁盘空间有5T（RAID6），应该够你们实验用。
CUCM 10.5 和 IMP安装手册(酸菜版)

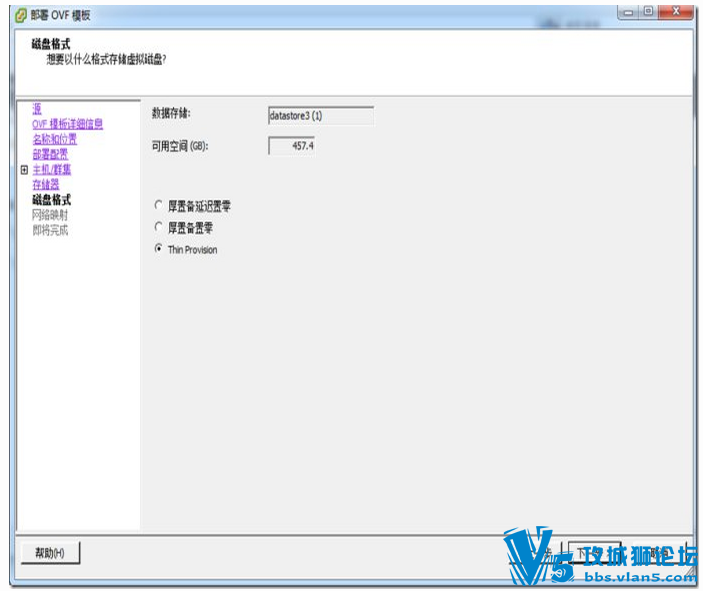

选择磁盘格式
CUCM 10.5 和 IMP安装手册(酸菜版)

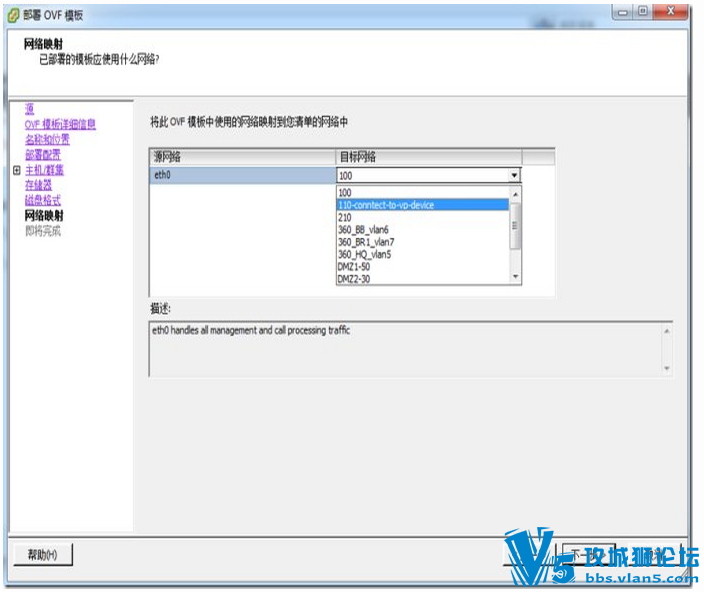

选择虚拟机关联的VNIC或DVPortGroup
CUCM 10.5 和 IMP安装手册(酸菜版)

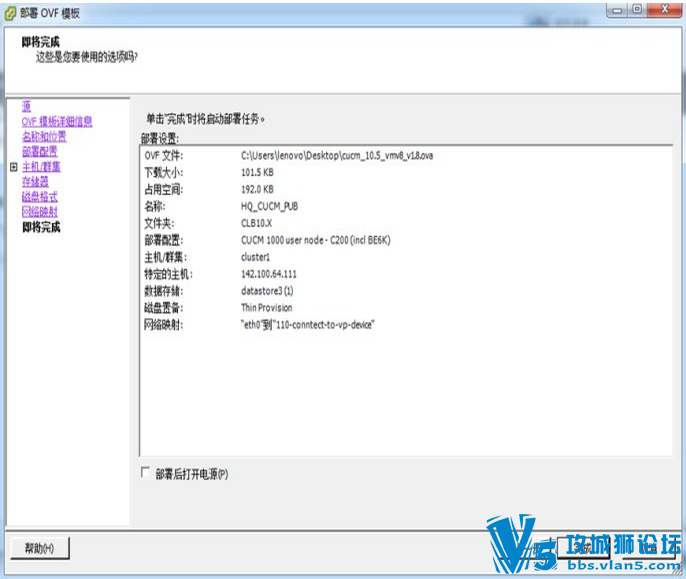

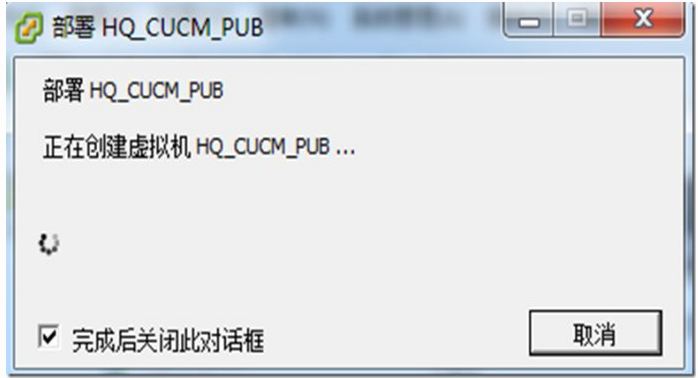

查看基础信息汇总无误后创建虚拟机
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品

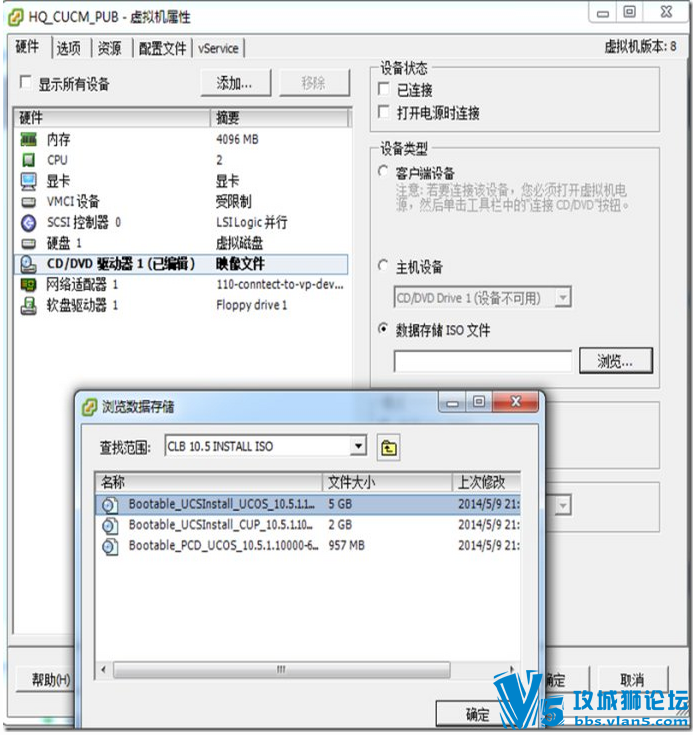

提前上传安装镜像到主机存储，编辑虚拟机磁盘，加载上传对应的安装镜像
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品

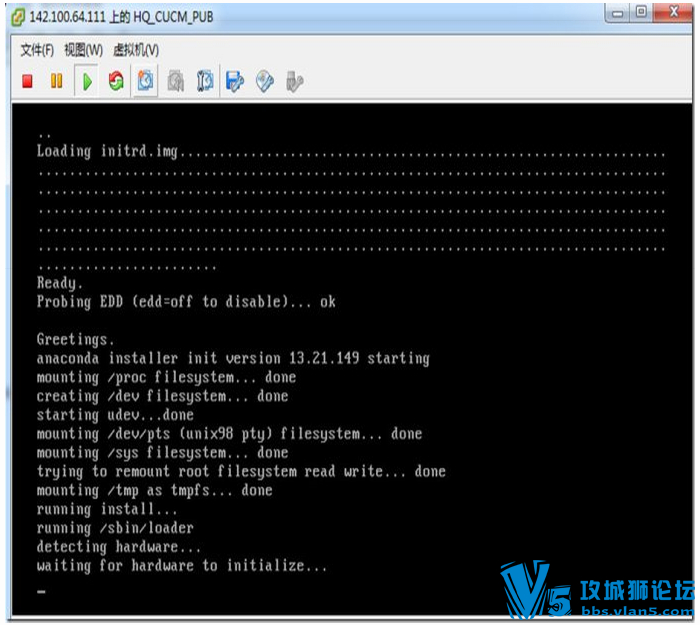

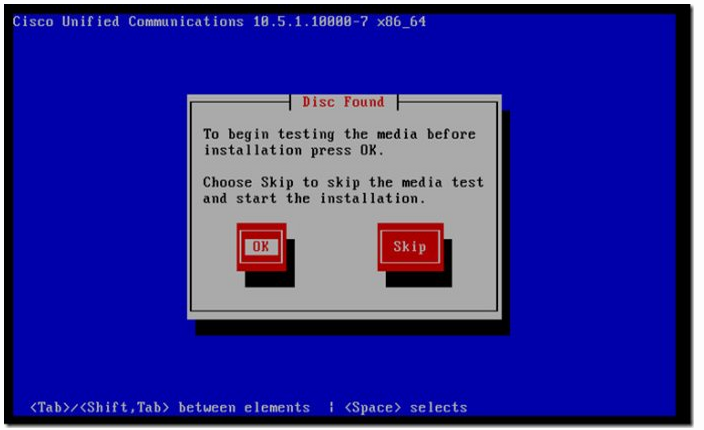

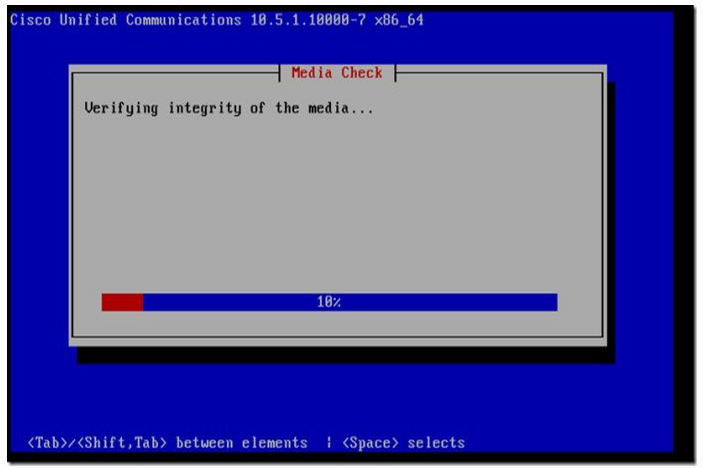

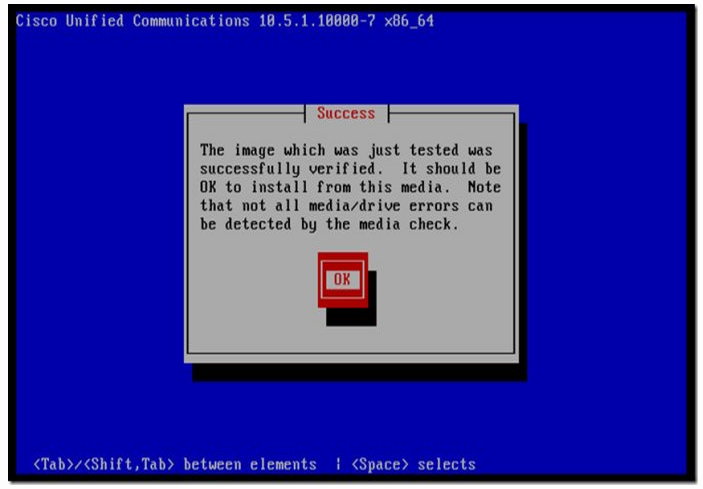

打开虚拟机KVM console，查看并交互安装 一般情况下如果你确保磁盘镜像没问题，可以跳过此步骤，不过一般check下也没几秒钟，如果检测不通过，请重新找一份新的安装镜像
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品

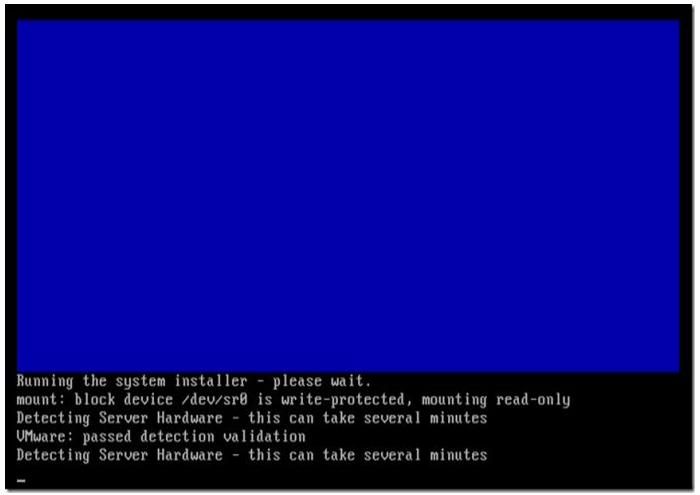

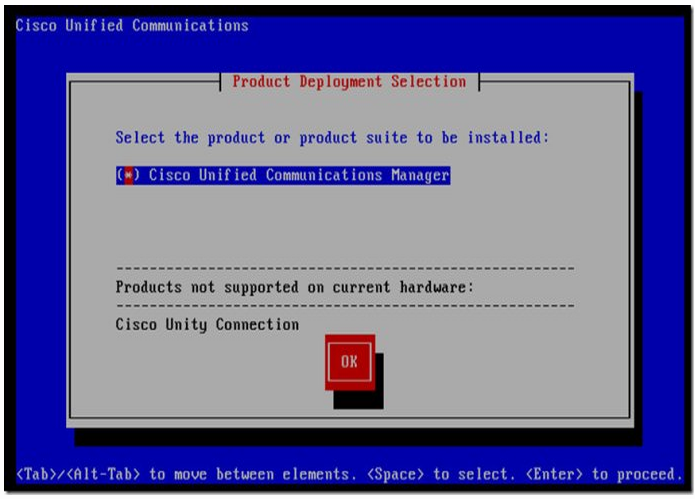

安装平台检测，如果你的是UCS平台，那硬件自检肯定没问题，如果是二手服务器或者CPU过老或者非INTERL CPU，有可能检测不通过，检测不通过请更换硬件平台
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品

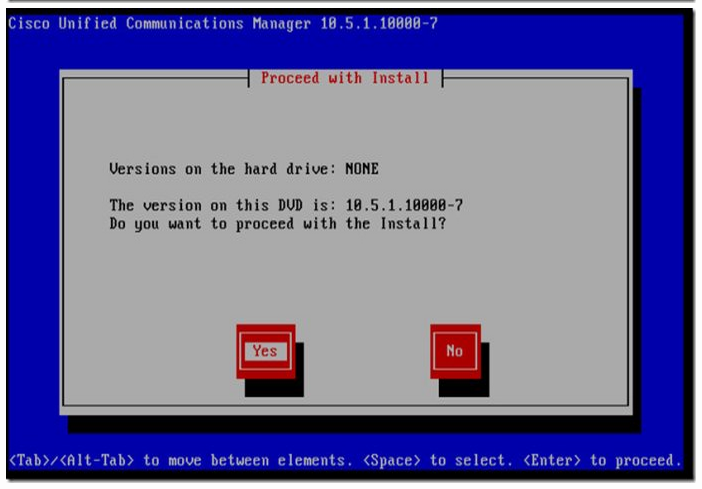

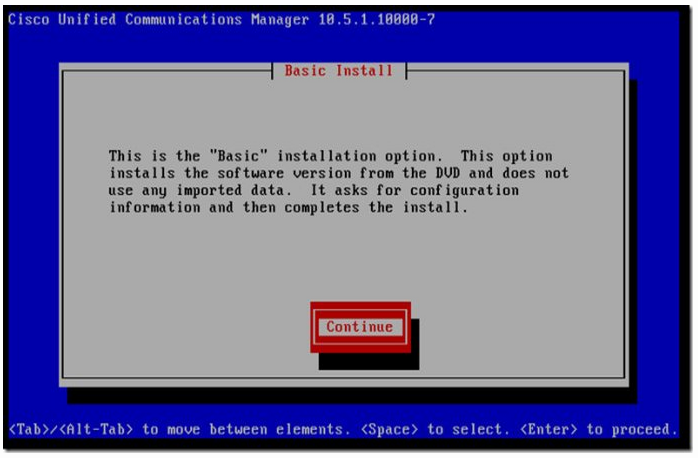

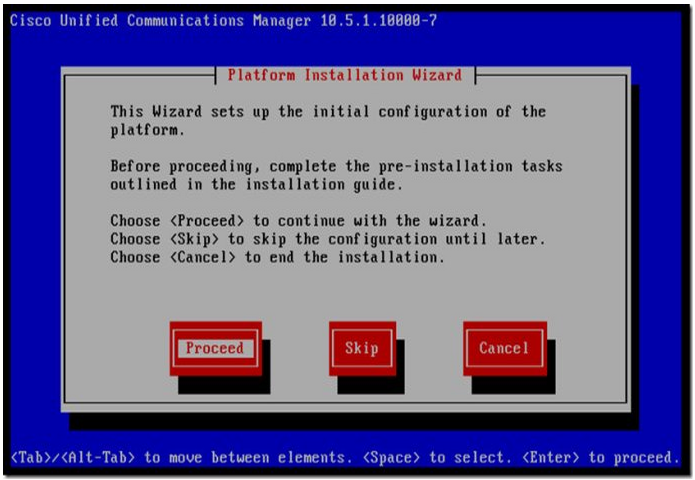

除非你要通过上载XML来实现无人值守安装，否则交互式安装请选择Proceed 除非安装系统的时候同时还希望安装更新包，如升级包，语言包，否则选择NO
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品

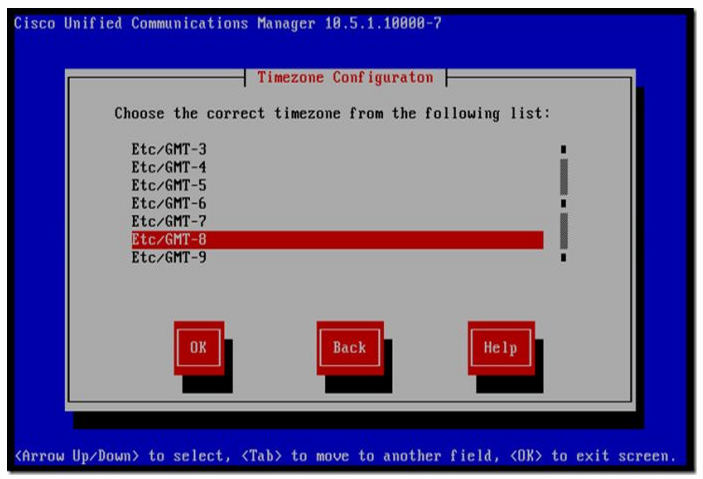

选择系统所对应的时区，这个很重要，装完后可以手工改，不过手工改完需要重启服务器才能生效
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品

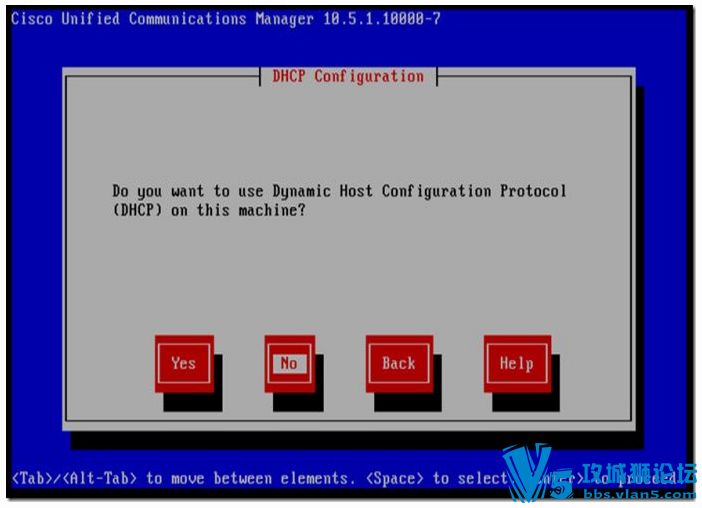

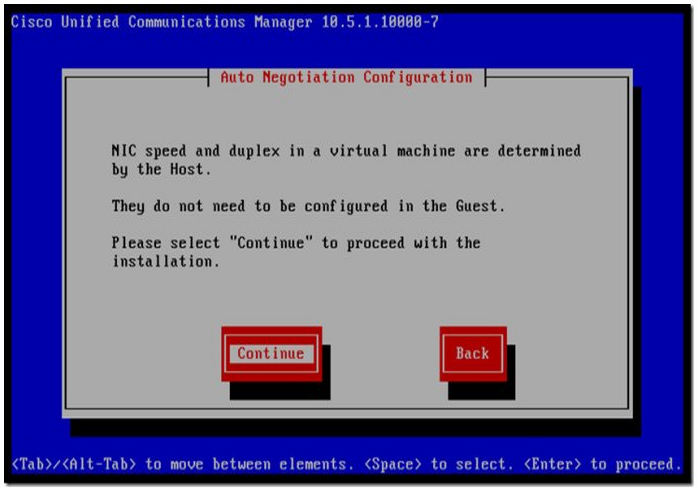

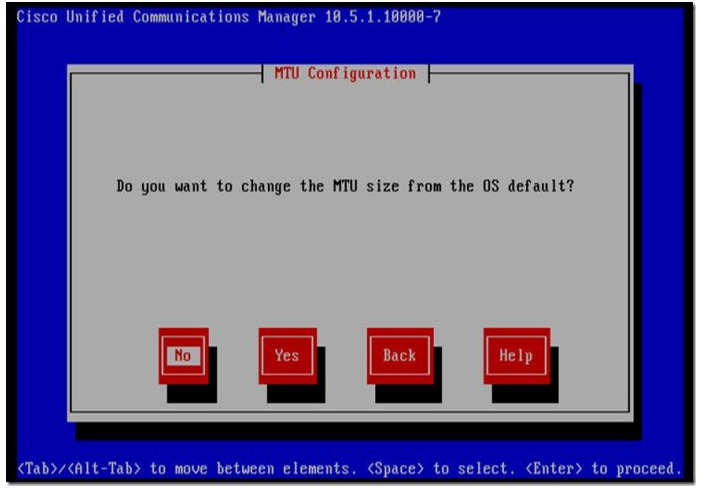

选择IP 地址分配方式，一般都是手工指定
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品

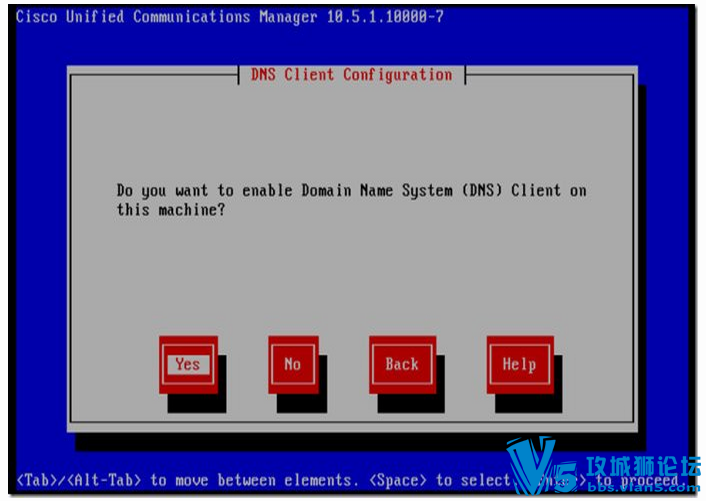

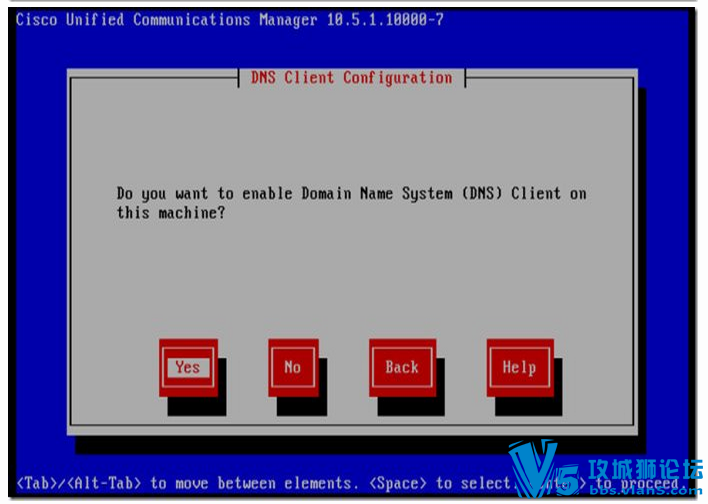

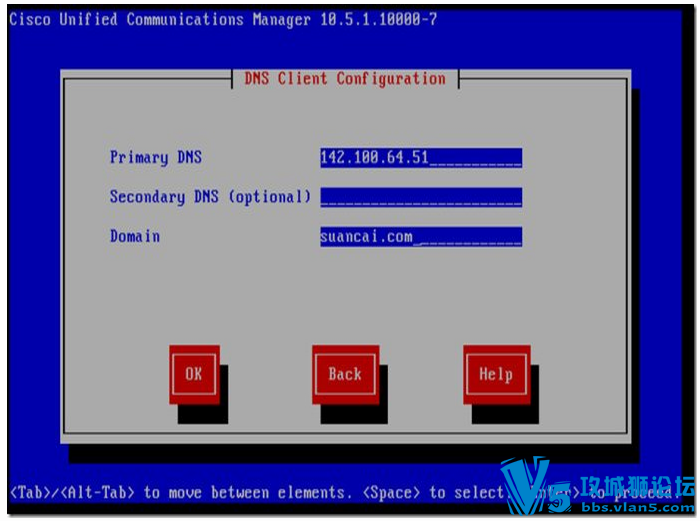

填入实验环境所对应信息
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品

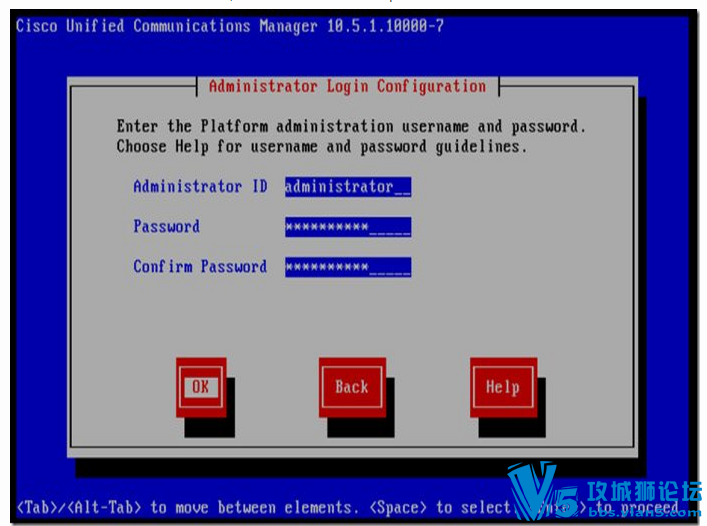

填入底层OS访问的平台用户名密码，用户名：administrator pwd:CCIEcollab
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品

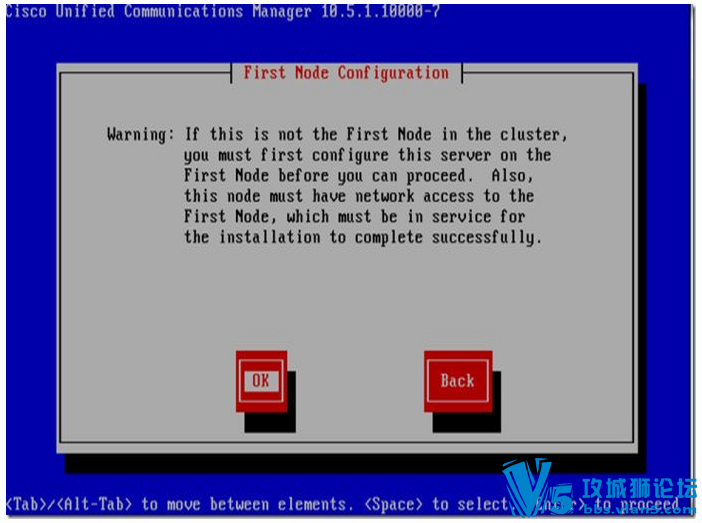

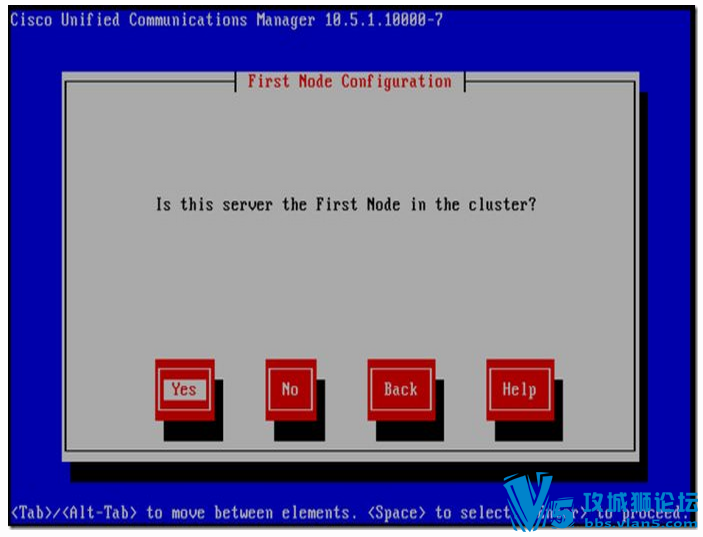

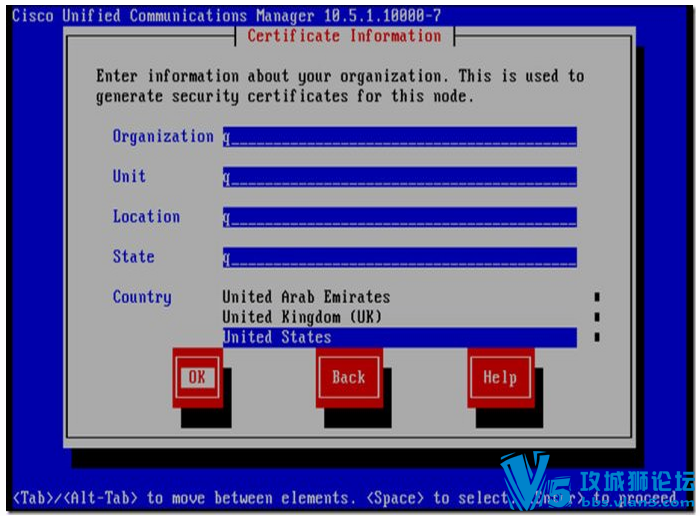

是否是第一个节点直接决定了此虚拟机在集群中的角色是Publisher还是Subscriber,如果选择是，那就是PUB，如果选择否，则是SUB，此操作不可逆且角色不能切换和抢占
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品

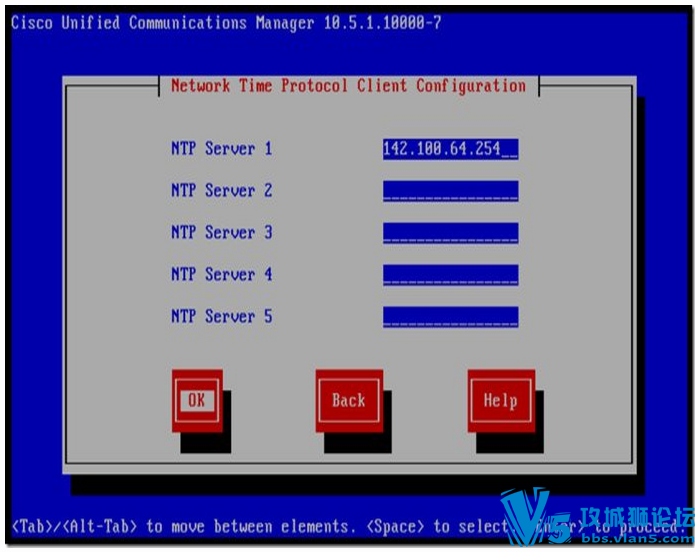

填入NTP地址，从8.0开始此选项不能跳过，后期也经常会用到，所以建议搭建一个稳定的NTP
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品

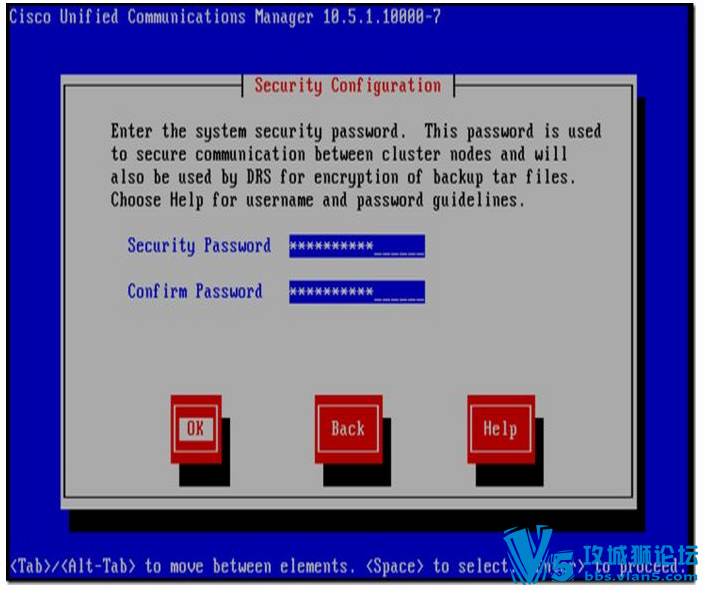

Security password作为一个安全凭证用于集群间安全访问和通讯，此密码在CUCM集群中唯一且必须一致，9.X版本IMP 的安全密码必须要和集成的CUCM集群的安全密码一致
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品

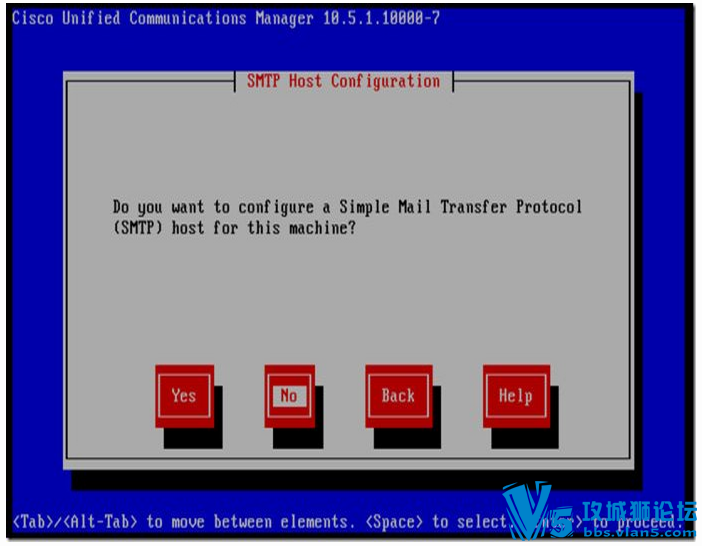

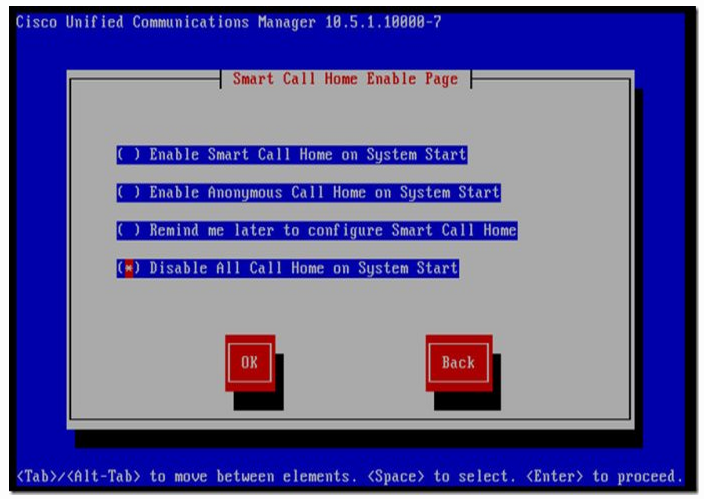

我的是自己的环境，不是生产环境，也没有有TAC远程接入调试的需求，所以SCH的功能我就不用了
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品

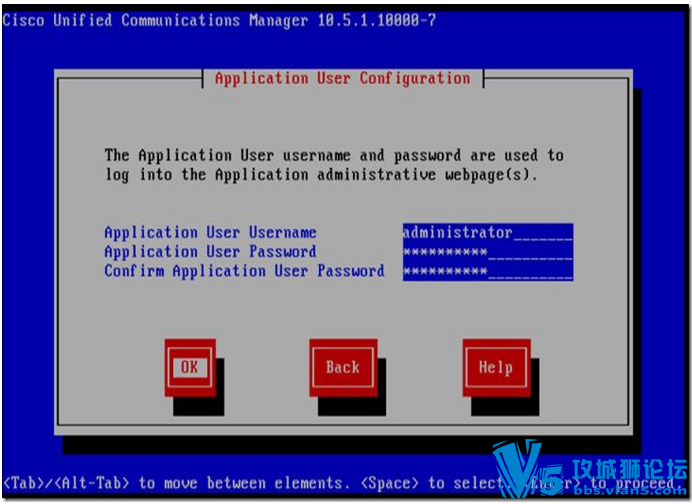

填入相应的GUI访问的用户名密码 username: administrator pwd: cciecollab
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品

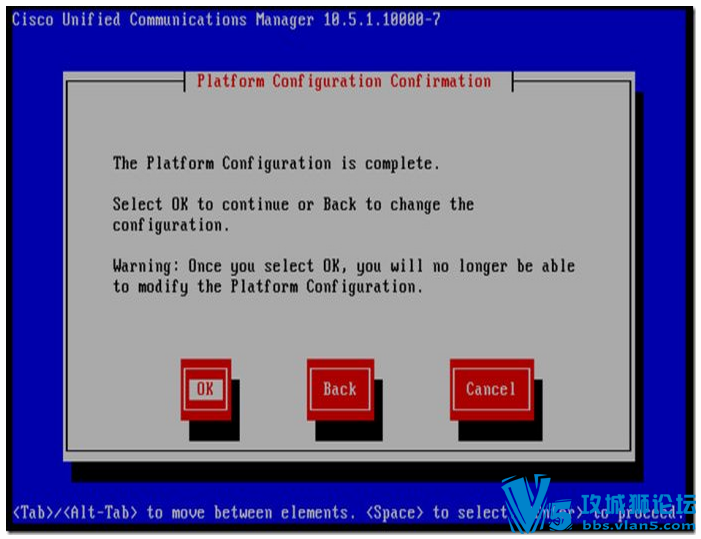

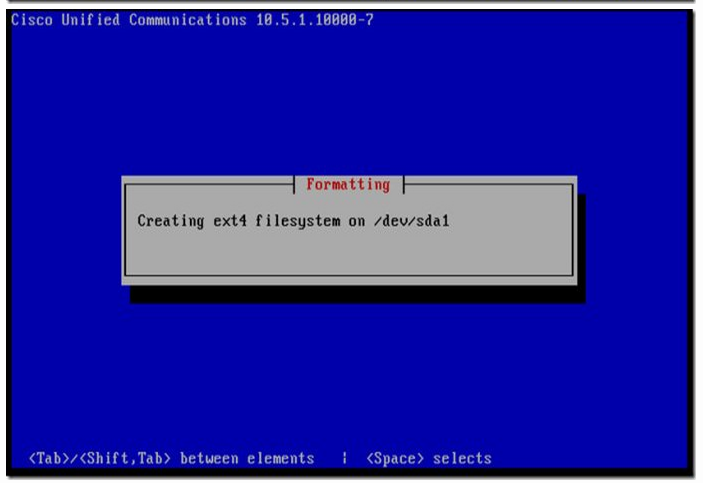

交互信息完成，之后就是漫长的系统安装，基本系统安装就是格式化磁盘，将安装文件COPY到磁盘，根据安装逻辑 安装相应功能组件，安装过程中会自动重启几次，如果安装成功，最后会停留在加载的Shell CLI 界面
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品

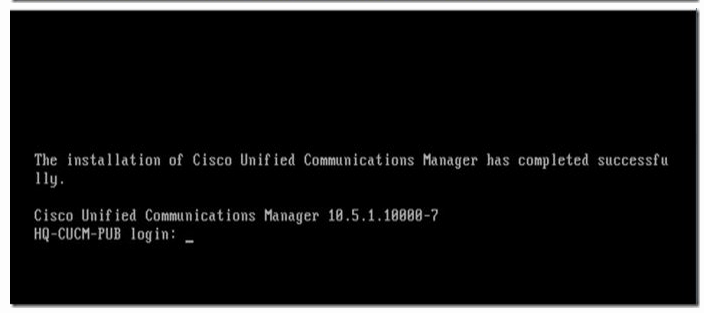

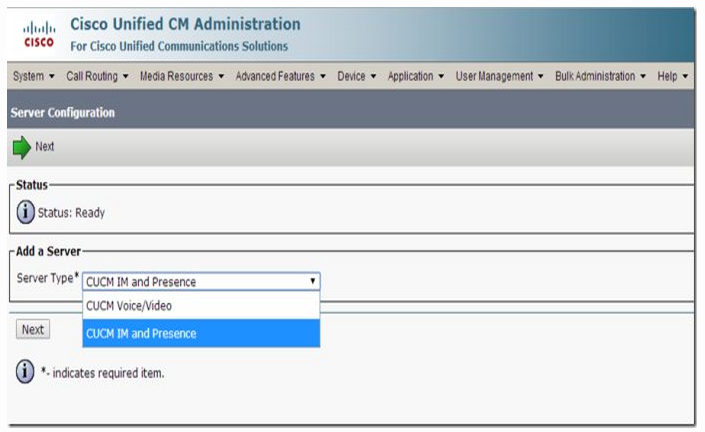

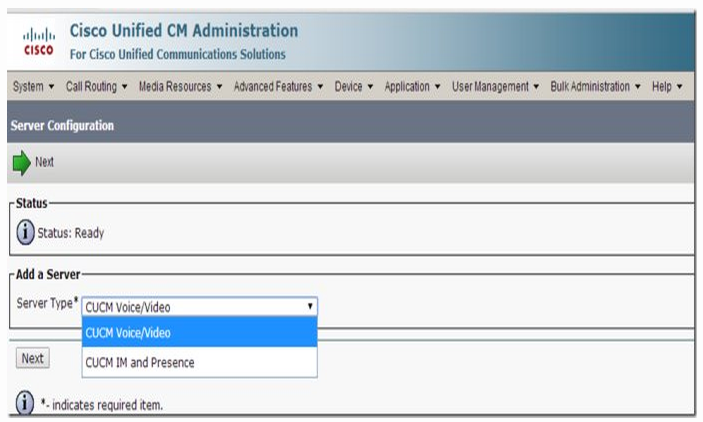

至此，CUCM的PUB就安装完成了，在干净配置的前提下关机做好相应的虚拟机镜像。以便后期实验能通过快照回滚到干净的CUCM 配置，CUCM本身不提供恢复到出厂干净的配置的工具。 接下来我们安装CUCM的SUB，登录到PUB的WEB 界面添加SUB的数据库条目 System-àServer，Add,选择要添加的SUB，就两种类型，CUCM Voice/Video 和CUCM IM and Presence，前者就是CUCM,后者是IMP
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品

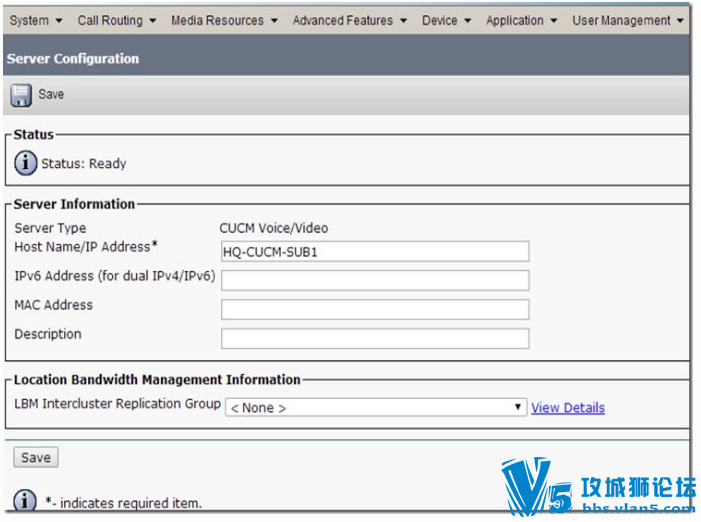

填写SUB的信息 回到SUB的交互安装界面，选择非第一个节点
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品

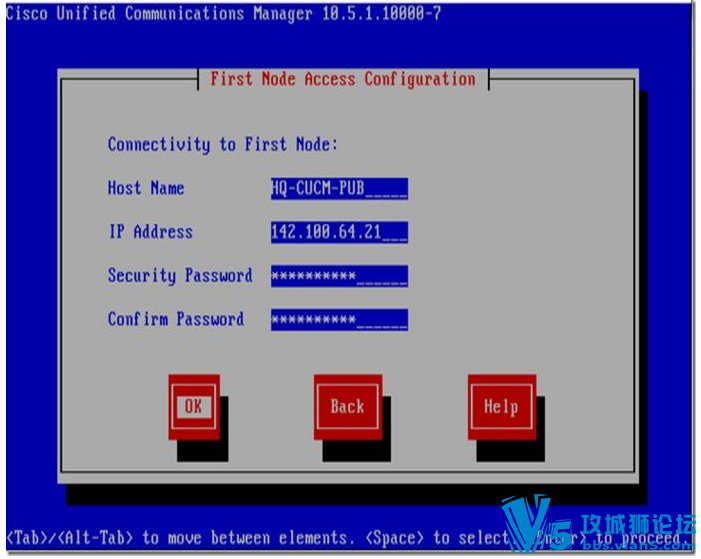

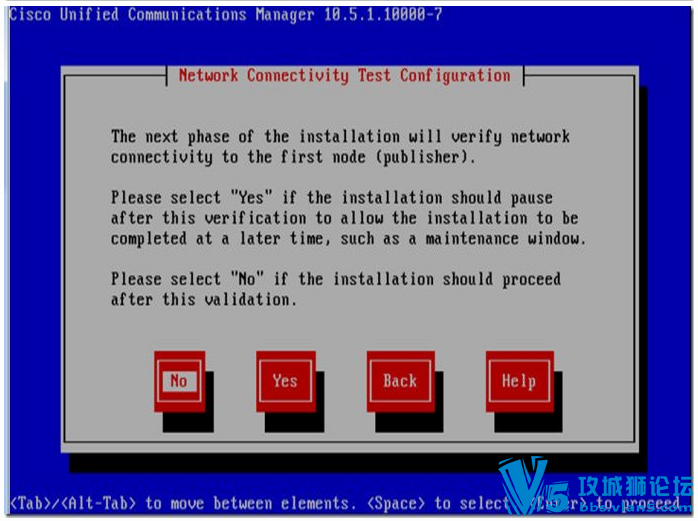

填写PUB信息，以便SUB加入集群
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品
IMP的安装和CUCM类似，首先去官网下载安装所需OVA文件，提前上传IMP安装文件到ESXI，利用OVA创建虚拟机，加载上传 ISO镜像。之后的安装和交互和CUCM类似，在交互角色的过程中，由于是高版本10.5的IMP，所以本身是作为SUB角色加入到
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品

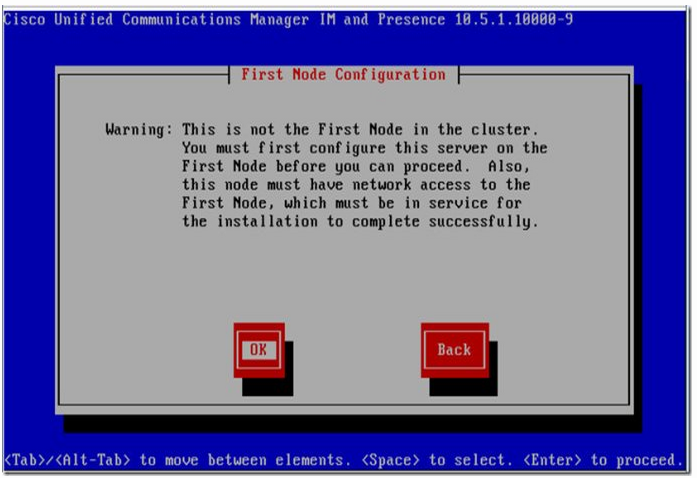

CUCM集群的，所以向导会有提示，如下图： 登录CUCM，添加SUB成员，之前的两台CUCM SUB安装类似 System-àServer，Add,选择要添加的SUB，就两种类型，CUCM Voice/Video 和CUCM IM and Presence，前者就是CUCM,后者是IMP
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品

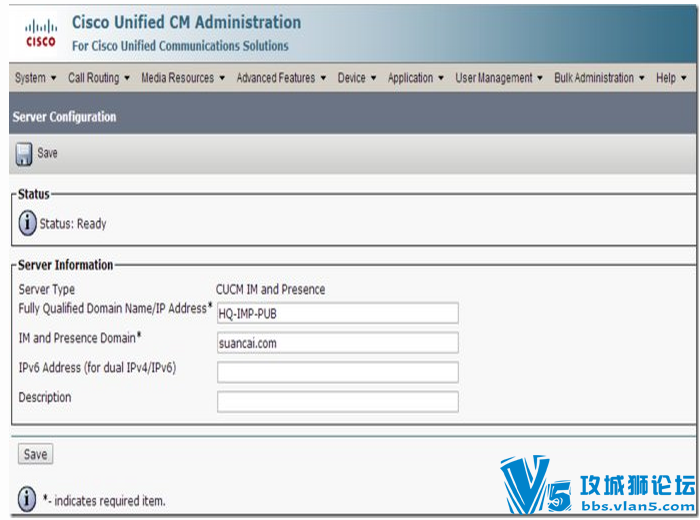

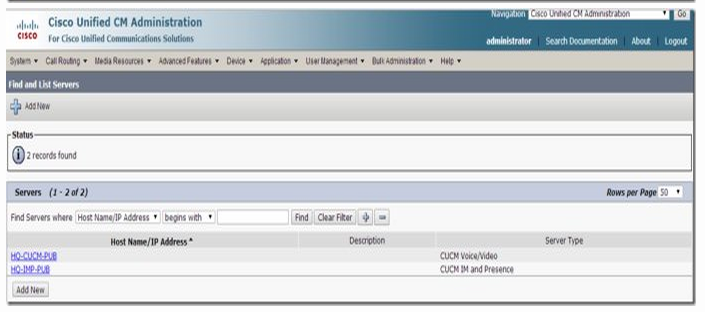

添加对应类型对应的名字或IP以及域名
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品

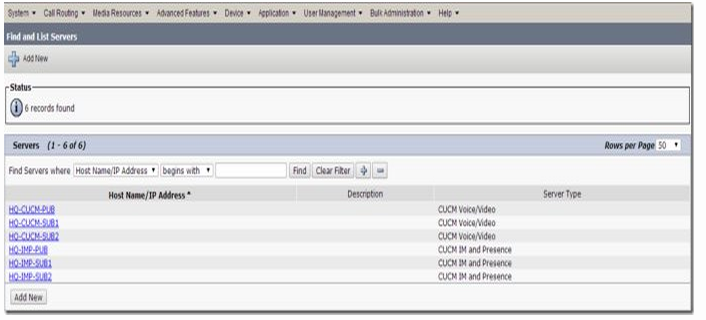

最终添加完成应该有6个条目，三台CUCM，三台IMP，地址分别是142.100.64.21-26/254
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品

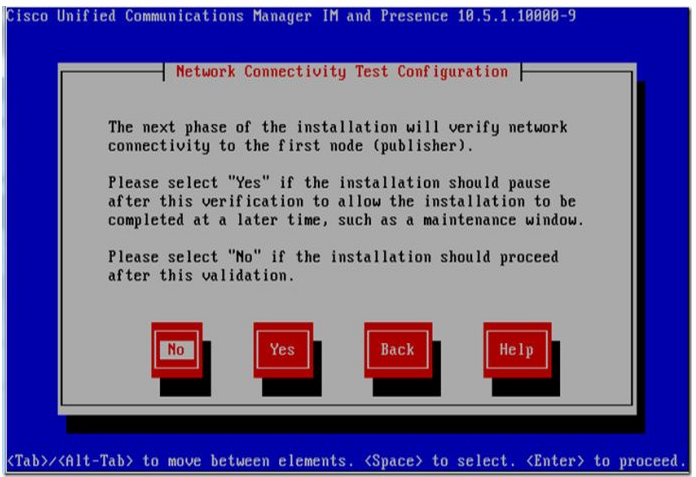

添加完IMP在CUCM上的条目后回到IMP的安装向导，继续进行交互设定
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品

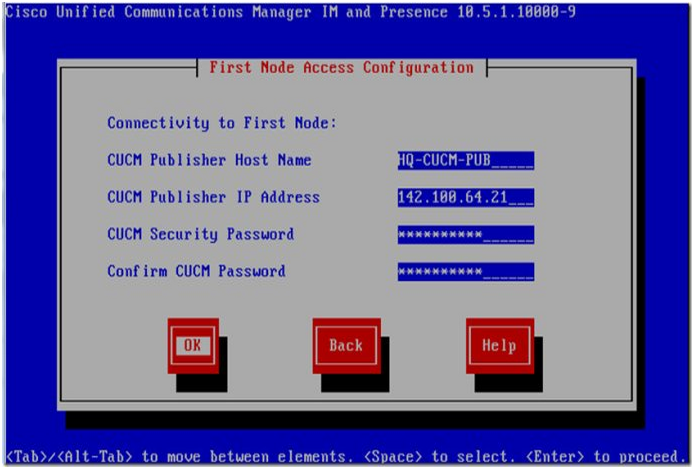

填写PUB的信息，用来安全验证以便SUB加入集群
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品
CUCM 10.5 和 IMP安装手册 50张图手把手带你安装 包教包会 酸菜出品

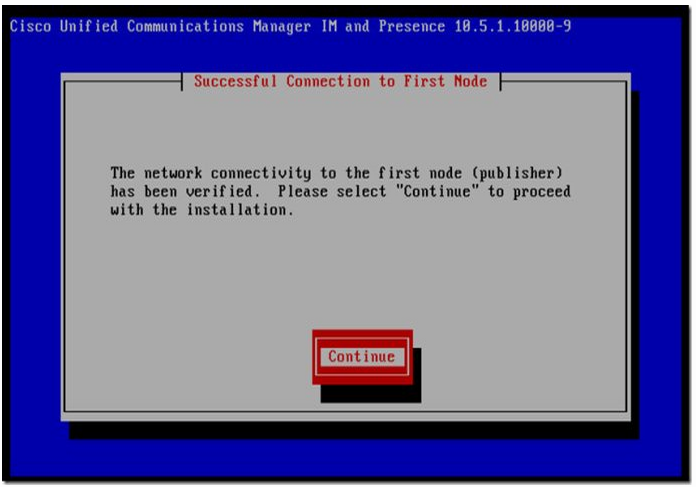

PUB验证SUB的请求成功后就可以继续后面的安装，后续安装和安装CUCM的后续是一致的，安装完成后默认停留在CLI 界面
|
