本帖最后由 宅男女神 于 2015-3-18 23:50 编辑
IMP和CUCM安装完成后，进行基本的授权添加，添加成功后关机做镜像，如果是实验室环境则装完系统后自带的授权就够用，只不过会有时间限制，低版本60天，高版本180天。 如果实验环境里有真话机，把相应的话机注册上去，本实验主要讲解Jabber的注册和相应功能实现。Jabber根据不同的平台有相应的软件版本，并且同样的平台Jabber也有多套版本，有些只能IM和voice，有些功能all in one.我这里演示的版本是当前比较新的版本，IM,语音，视频，邮件，会议，目录都能实现。本实验构建在私有云平台，所以公有云和混合云的实验暂时做不了。 首先在相应的平台上下载安装最新的Jabber软件版本，如win 平台的jabber for win, mac 平台的 jabber for mac,移动平台IOS, Android，黑莓，诺基亚，IPAD平台。由于本人个人资金实力有限，我在这里只能演示jabber for win, jabber for mac, IOS , Android, IPAD这五个平台了，功能的讲解以jabber for win为主，其他的平台功能实现也大同小异。 首先开启CUCM上所需要的服务
Jabber超级实验手册:从入门到精通

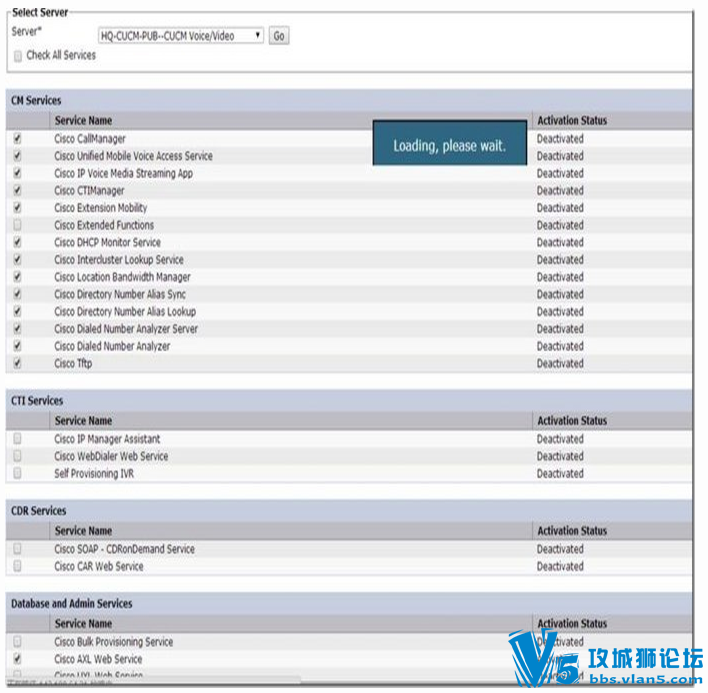

根据需要实现的需求开启相应的服务，我在PUB上开启如下服务： Cisco CallManager：为了让PUB提供呼叫路由功能，当然在实际生产中一般PUB是不开这服务的，因为是高负载服务，我这里开启是为了便于检测数据库同步问题而开启的 MVA：后期实现mobility功能时需要用到 IPVMSA：调用媒体资源时候的控制服务，如调用MTP,XCD,CFB CTI Manager:在控制CTI设备时候需要，在Jabber控制deskphone的时候需要此服务 DHCP/TFTP：不解释 DNA相关服务：为了便于排错二开启 ILS：后期做集群间路由需要 LBM：做CAC需要 AXL：默认安装完IMP后就开启，因为要通过次API来同步DB entry 还有一个最关键的服务Dir Sync，我暂时先不开启，后面再单独开 在SUB上根据相应的需求也开启相应的服务 下面进行初始化CUCM和IMP集成和Jabber注册 新建一条CUCM去往IMP的SIP TRUNK
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通

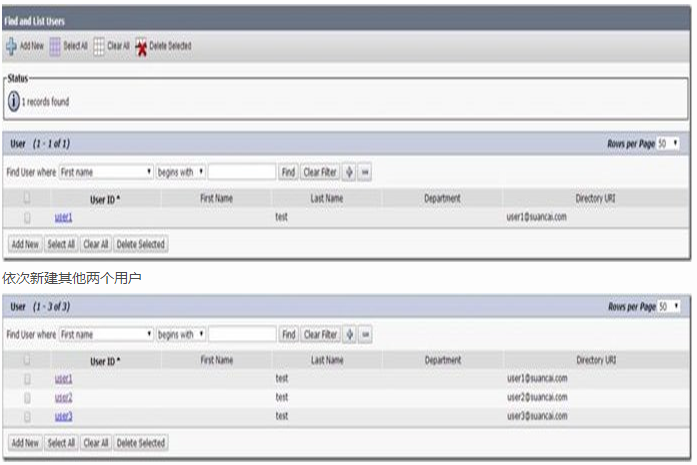

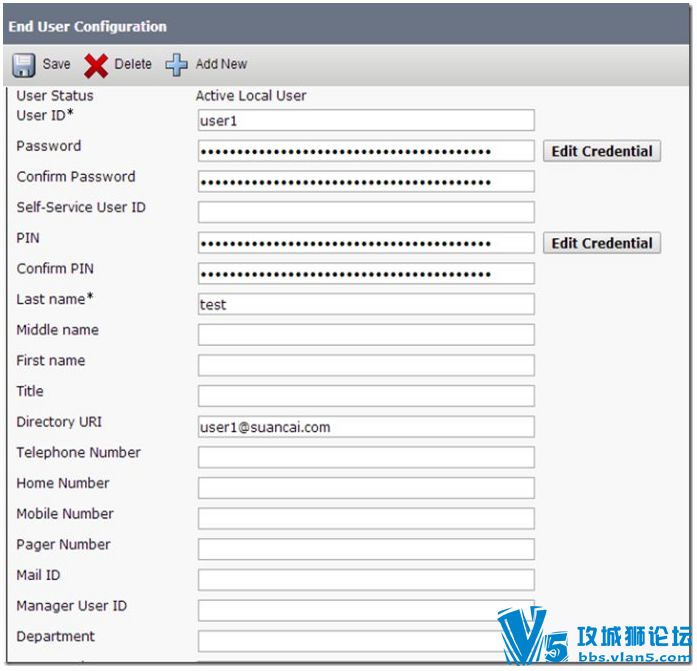

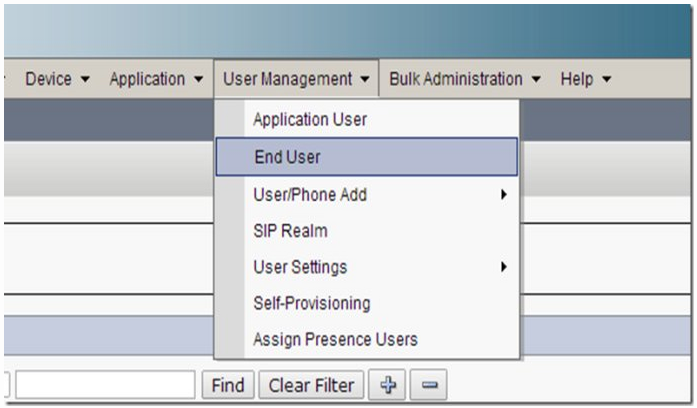

新建三个End User,以新建其中一个为例
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通

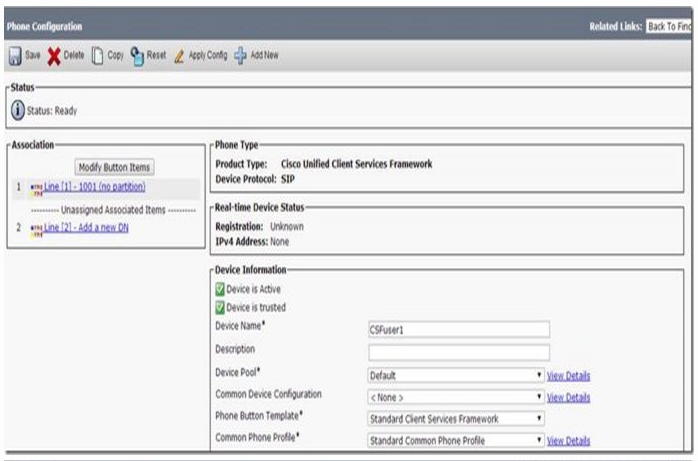

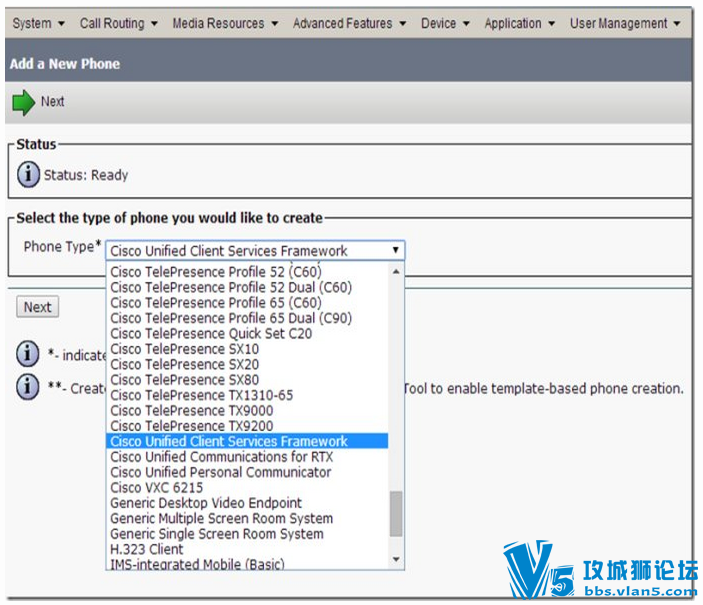

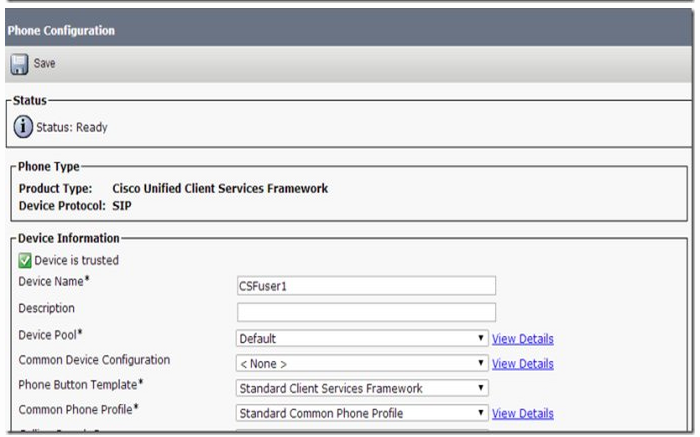

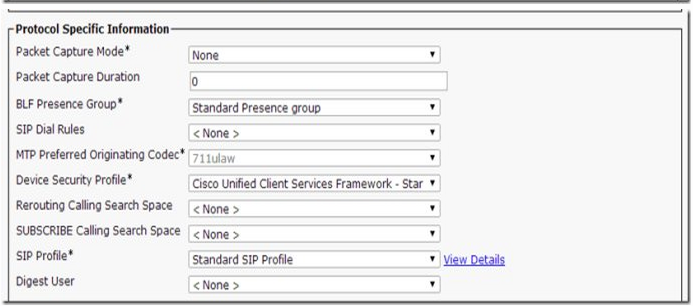

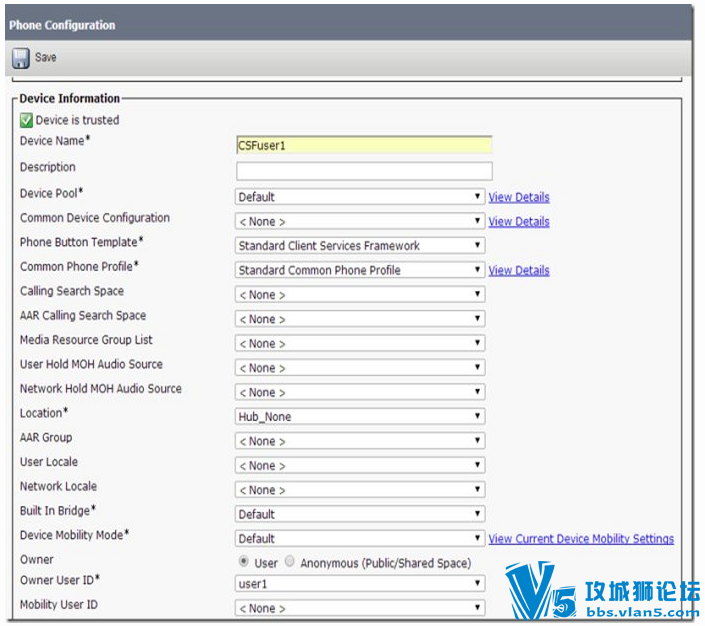

依次新建其他两个用户 新建三个CSF软电话，以新建其中一个CSF为例：
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通

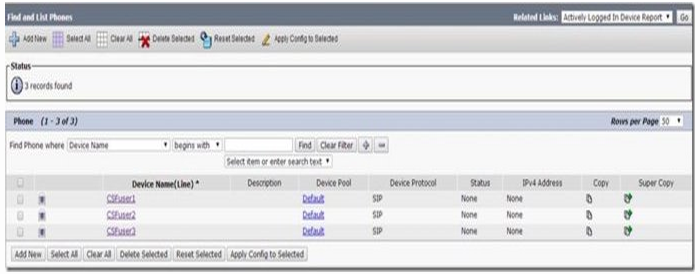

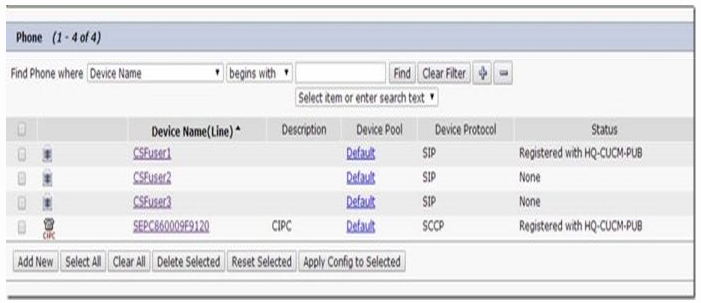

新建一个line,号码为1001 依次再创建两个CSF电话，关联用户user2,user3,分配DN 1002,1003，创建完成后电话如下图
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通

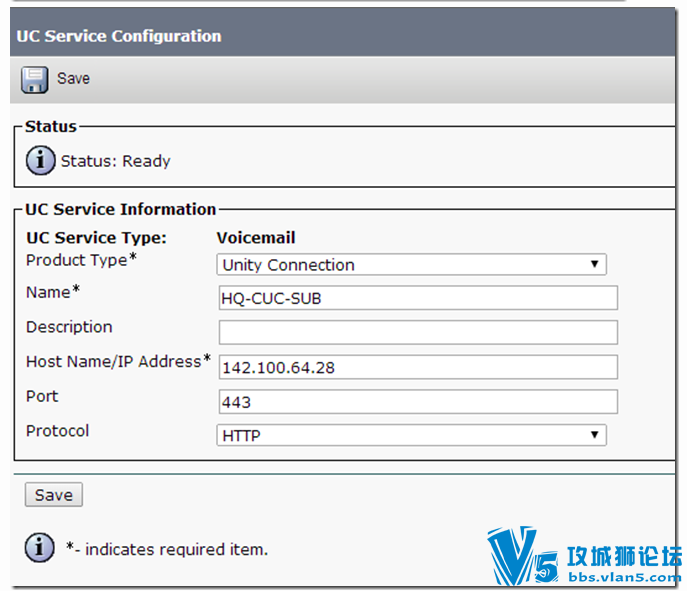

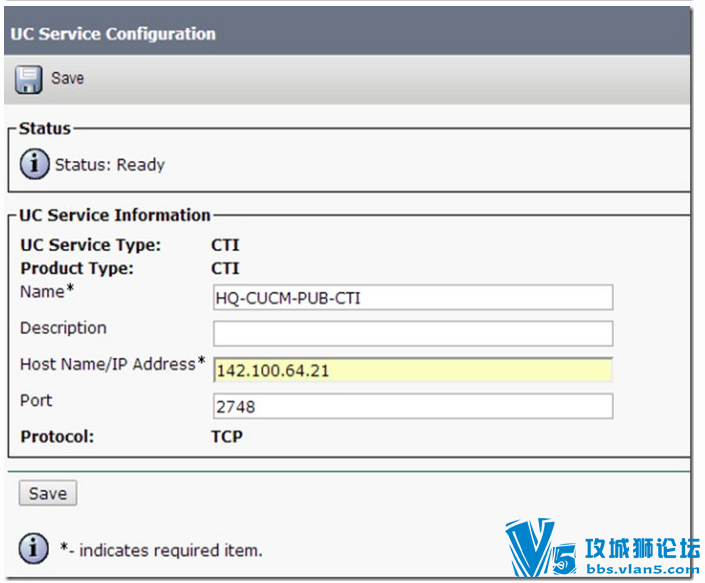

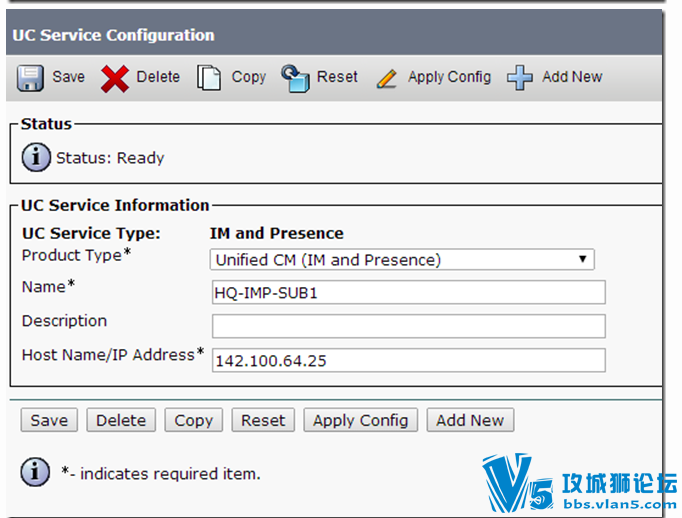

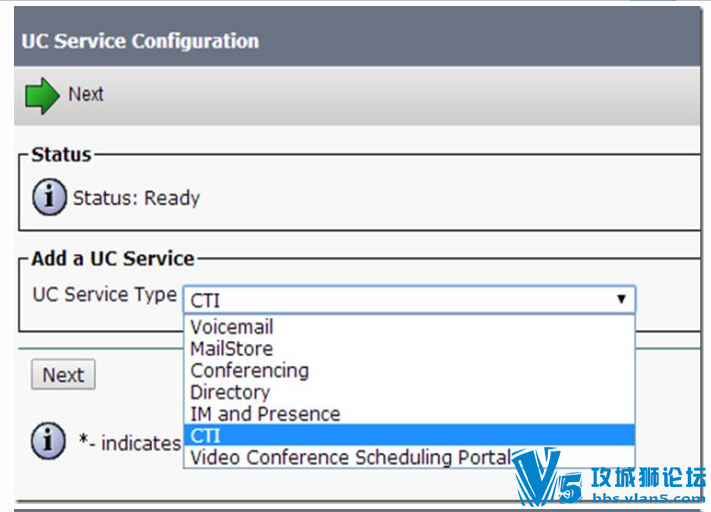

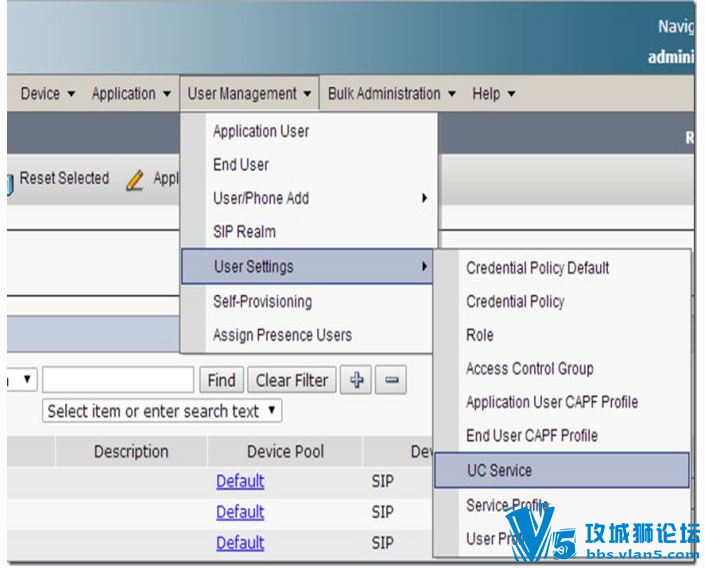

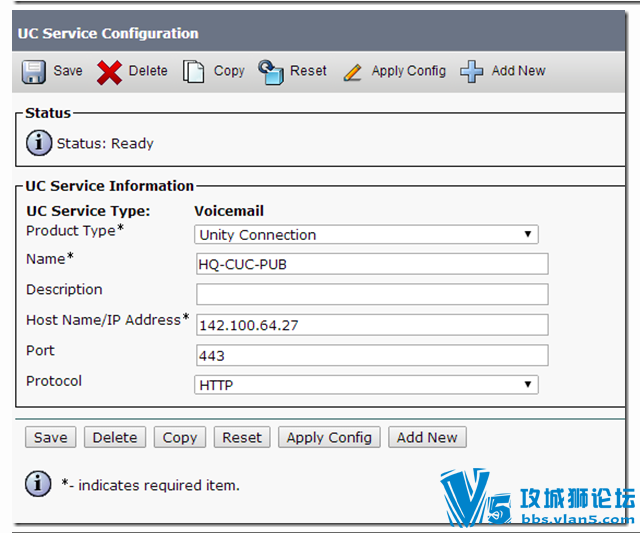

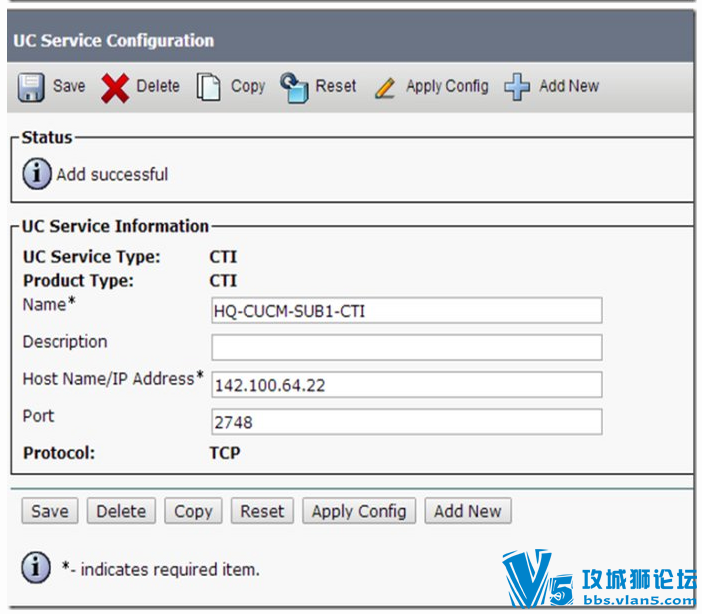

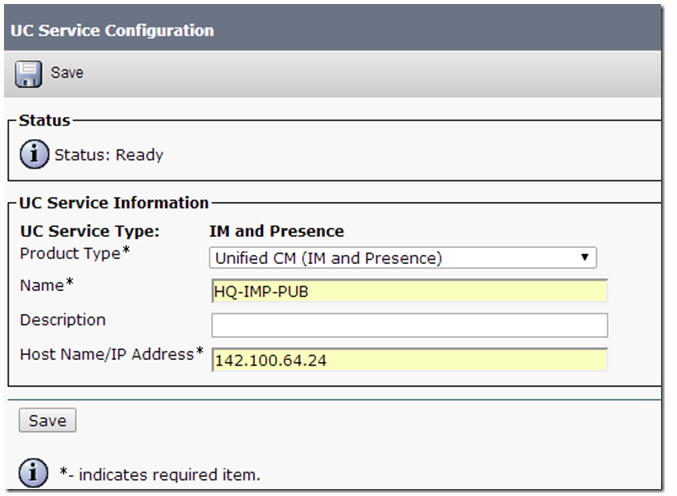

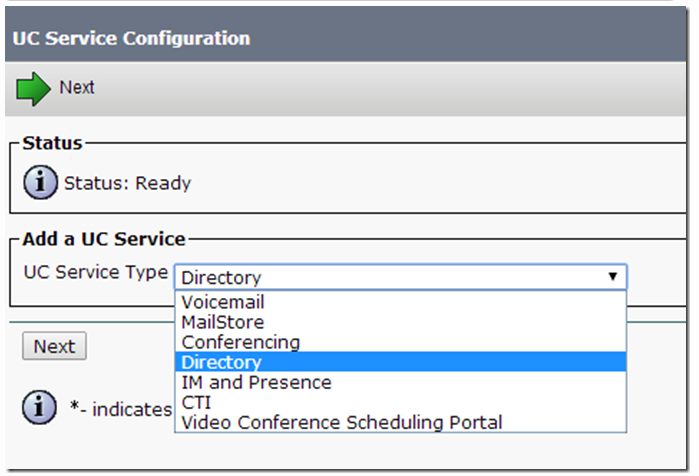

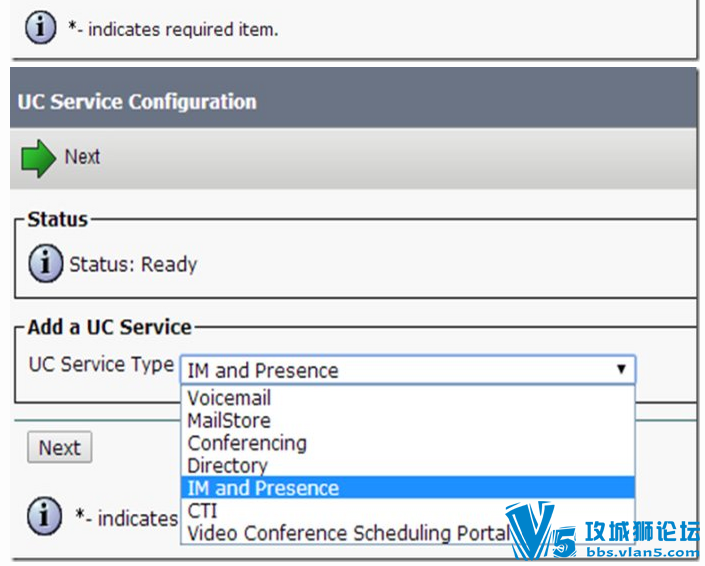

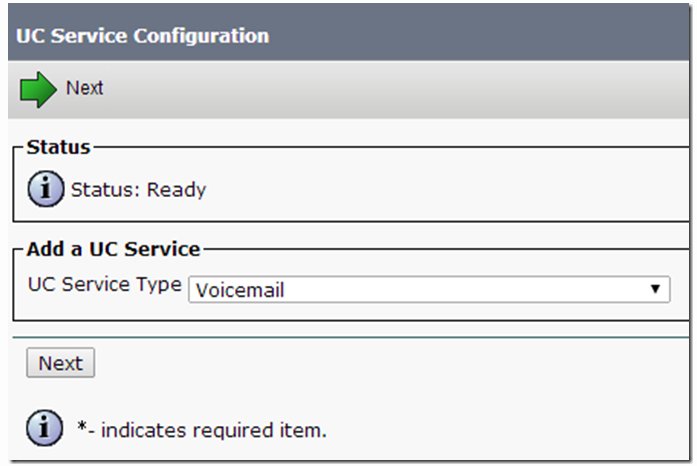

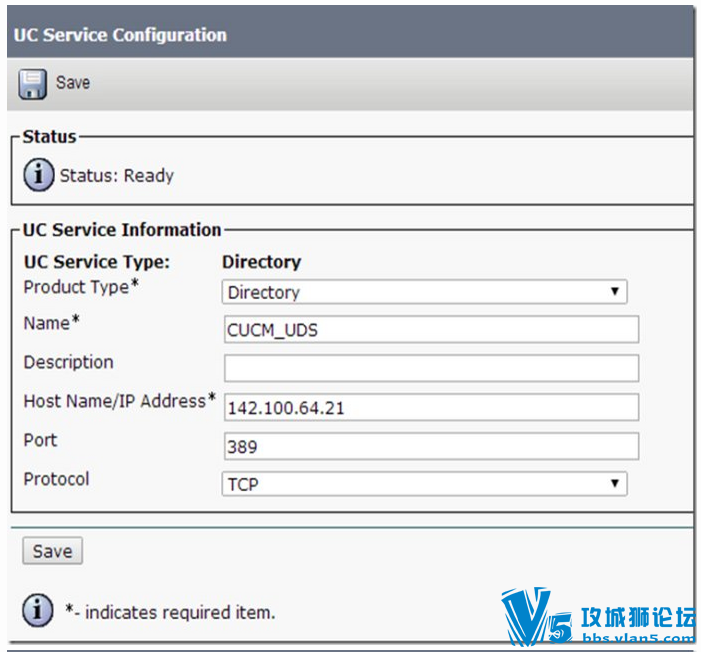

为用户创建服务
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通

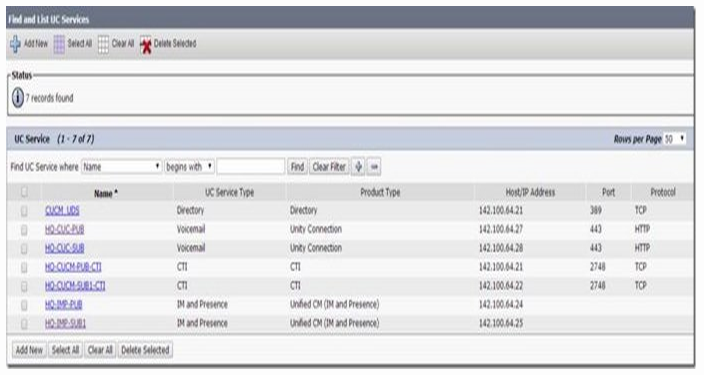

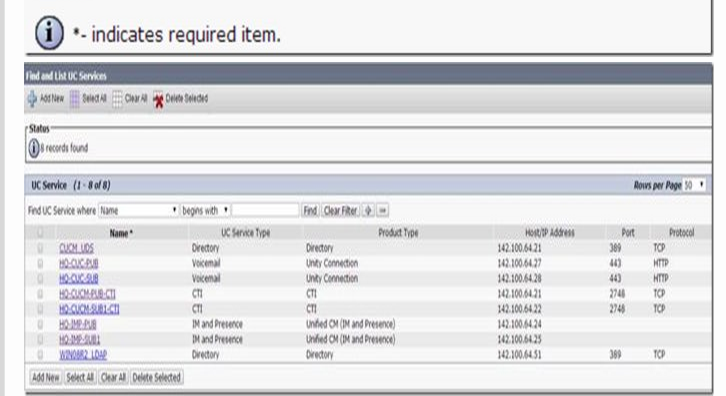

关于视频的service在后面的TP内容里面会单独讲到，目前服务最终创建后如下
Jabber超级实验手册:从入门到精通

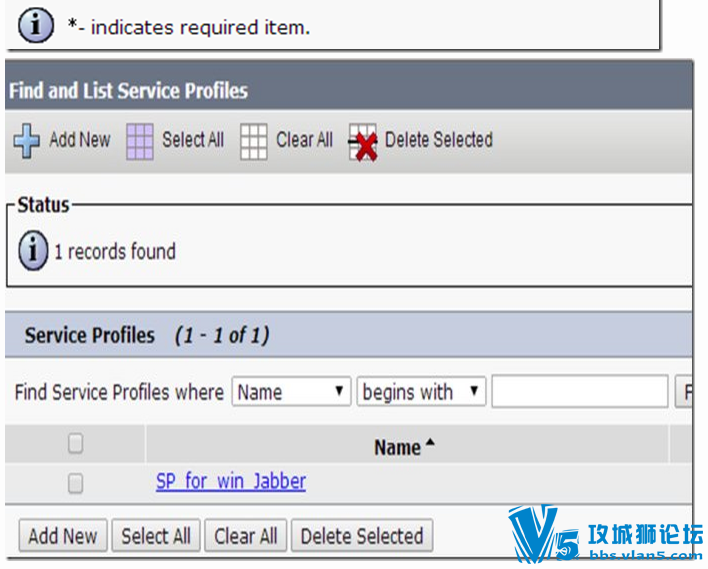

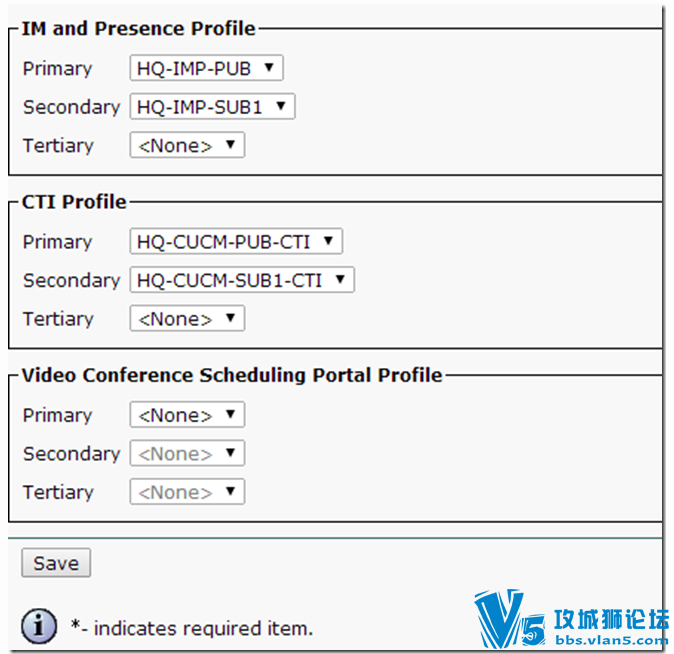

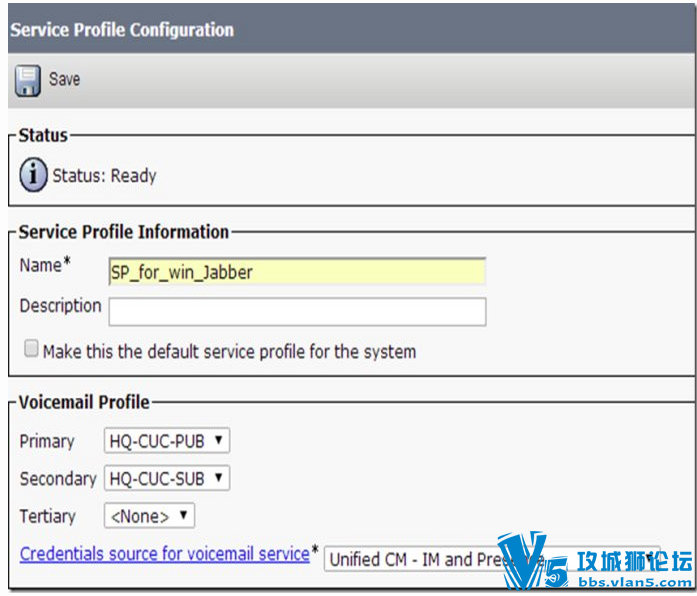

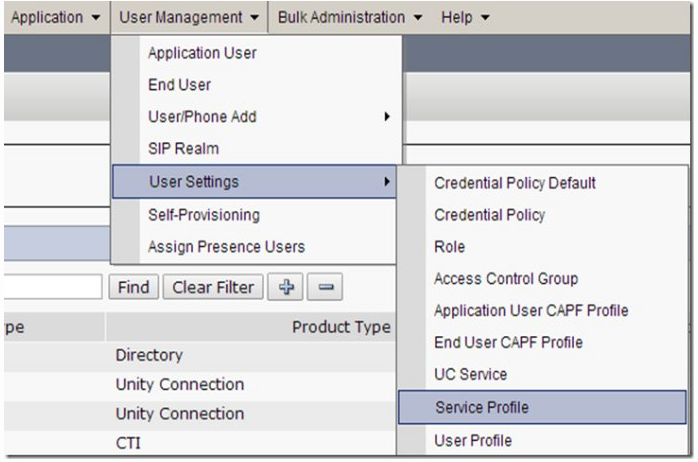

新建Service Profile关联之前创建的UC Services
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通

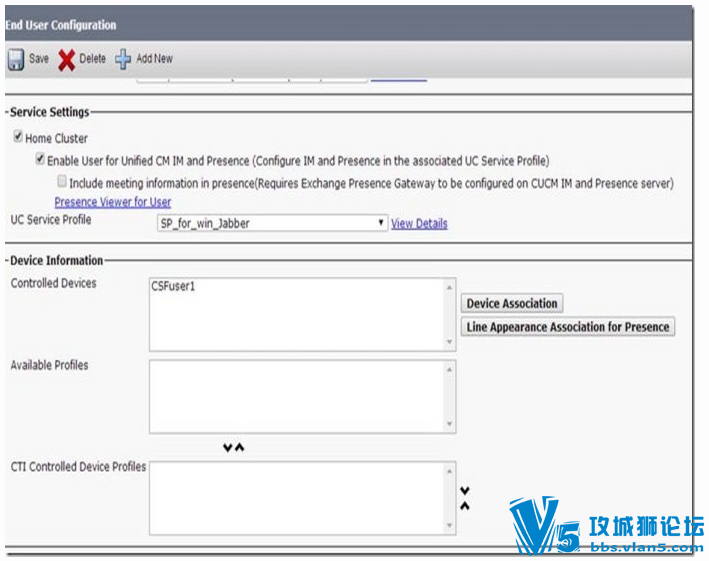

后期如果有多个profile，可以再创建，如果只有一个，可以把它作为全局默认的profile,这样方便用户默认关联，不需要手工关联 将End User关联Profile，用户关联CSF话机，给用户相应的权限，最后将用户同步到IMP，以user1为例
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通

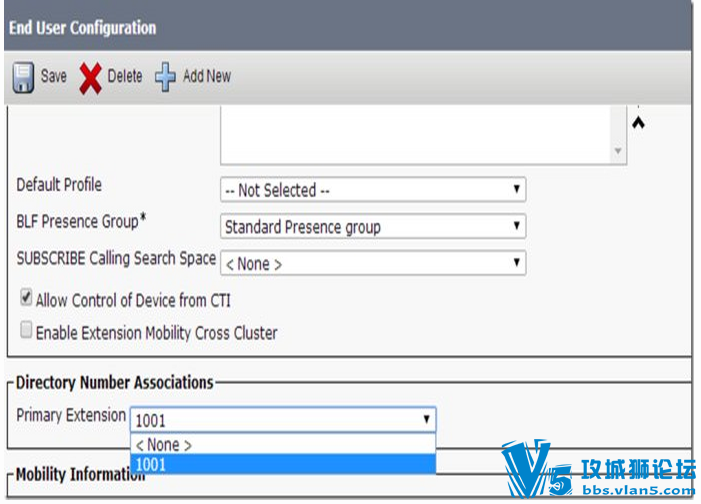

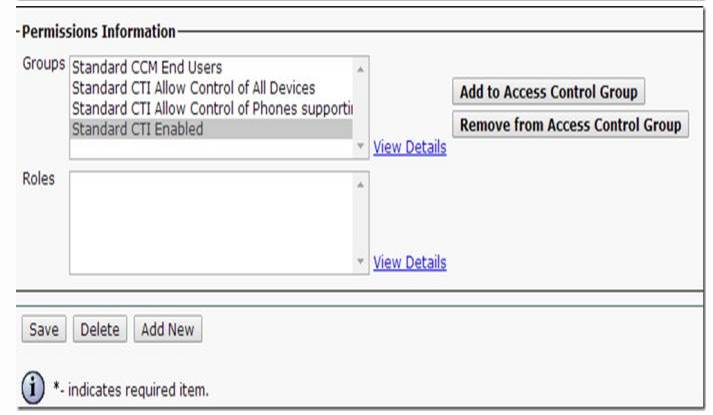

如果需要后期控制Deskphone 则需要CTI权限 如果希望End User里的URI信息自动关联到话机所对应的某个line,则选择primary line
Jabber超级实验手册:从入门到精通

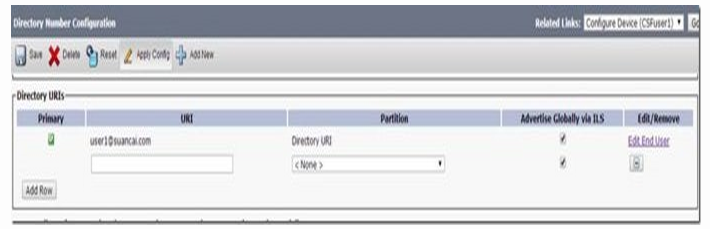

关联后去到关联话机所对应的LINE反向检察是否推送过来
Jabber超级实验手册:从入门到精通

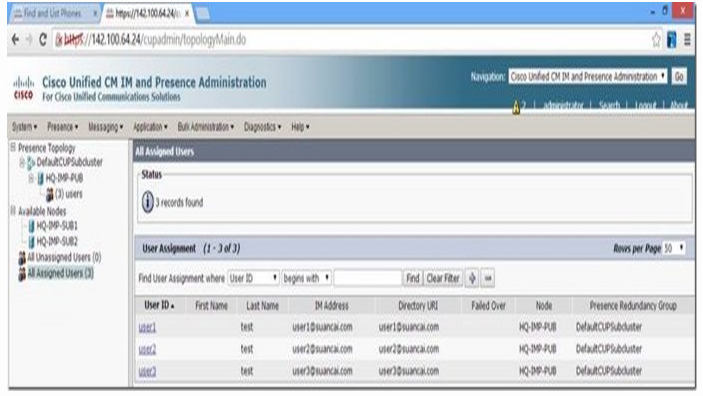

同样的操作对user2,user3也就能行配置 登录HQ-IMP-PUB，查看三个用户是否顺利推送过来
Jabber超级实验手册:从入门到精通

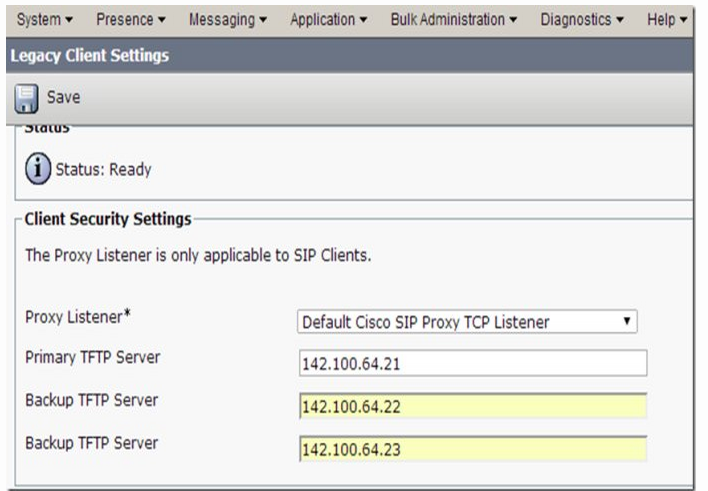

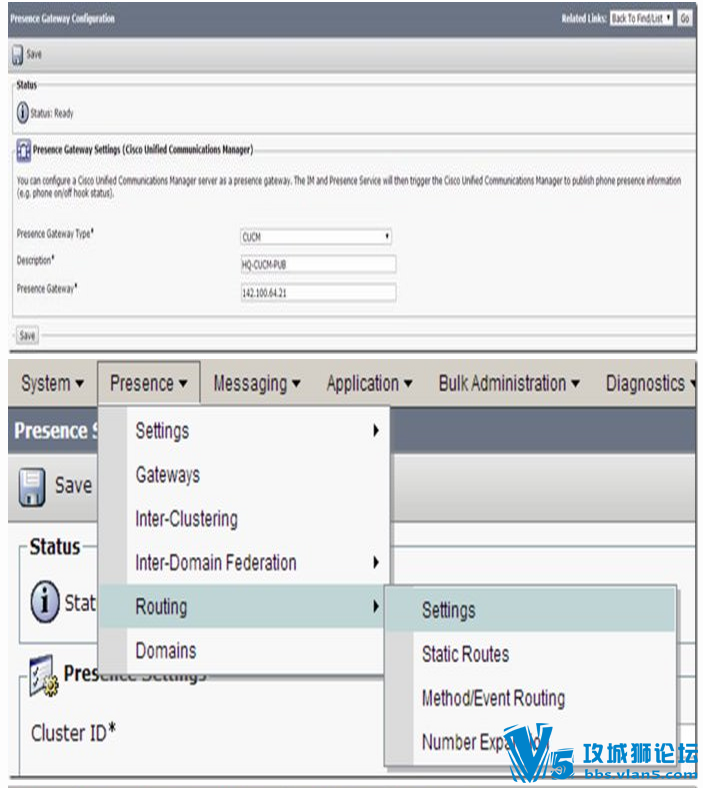

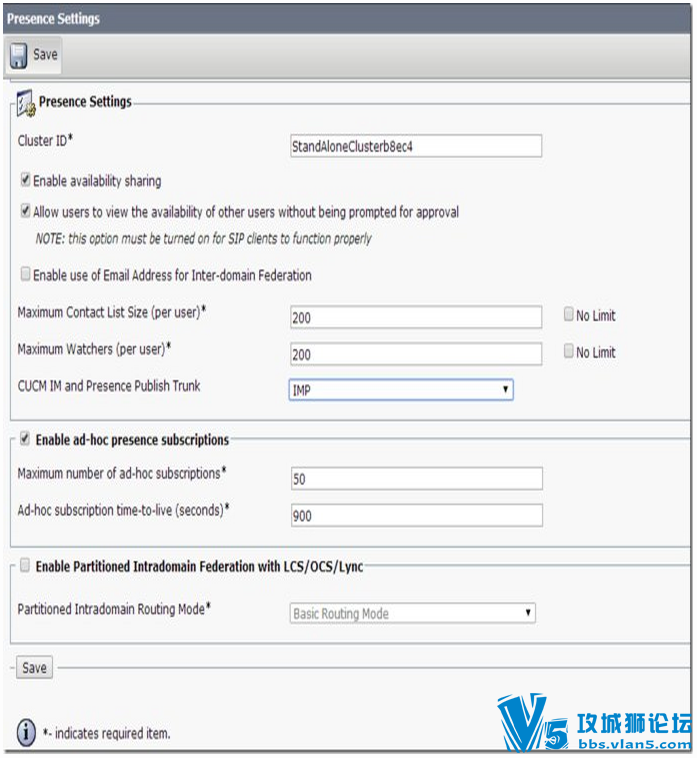

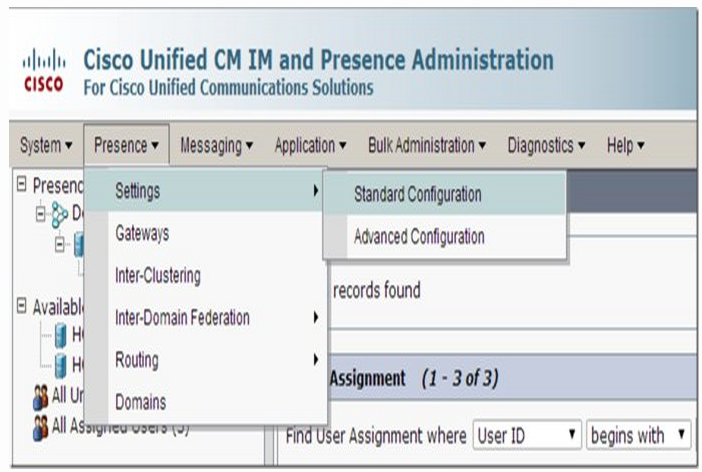

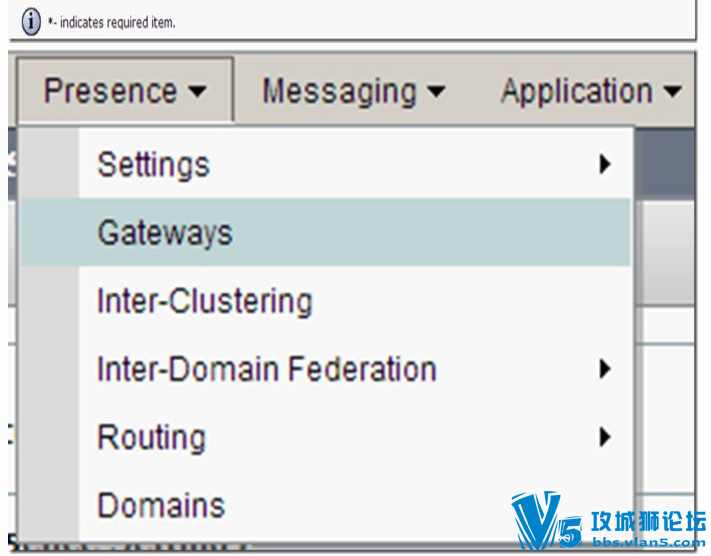

对IMP将进行基本配置
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通

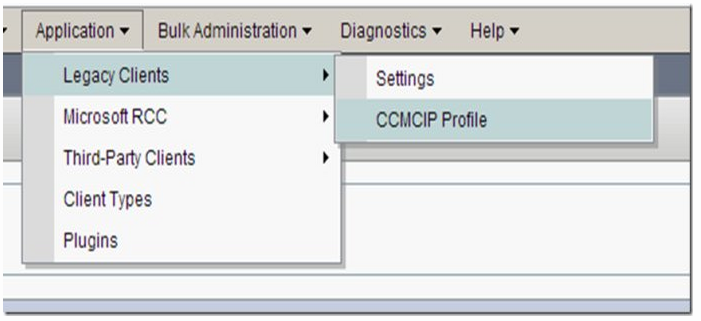

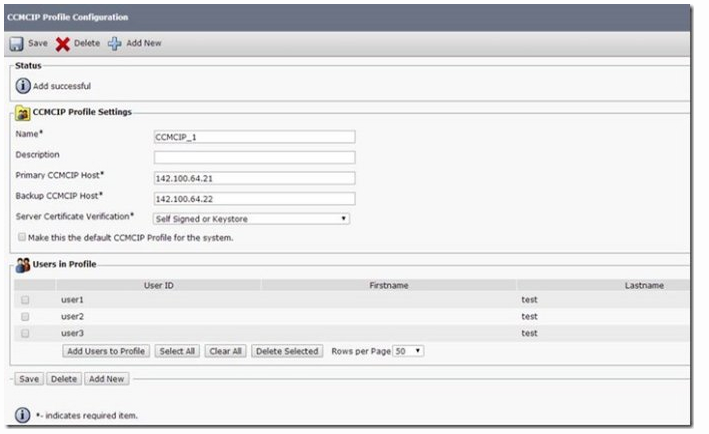

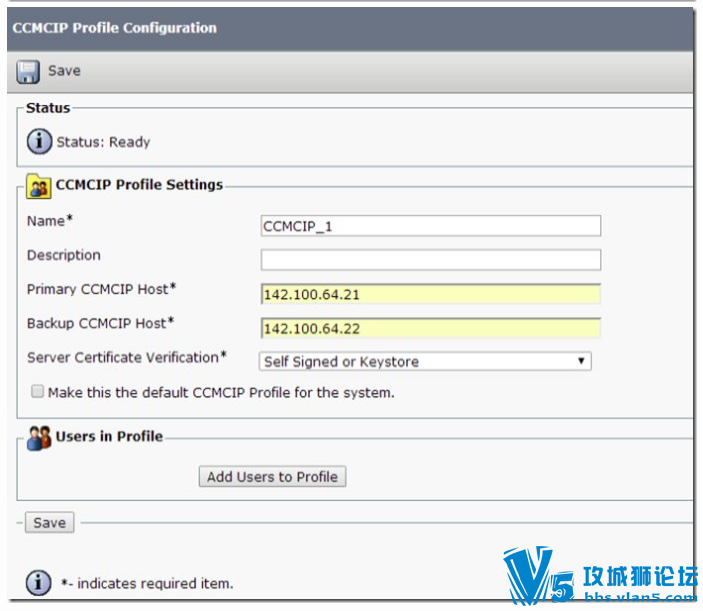

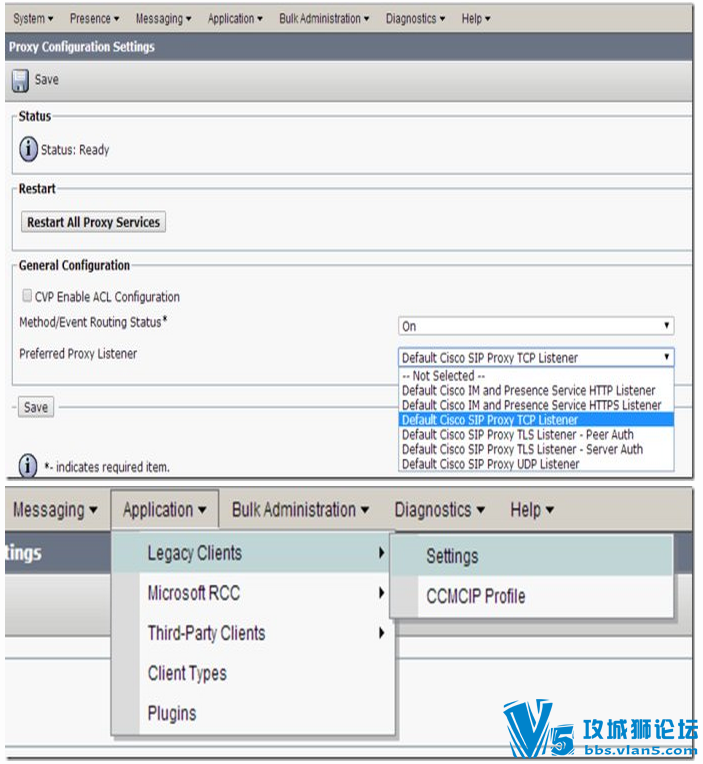

创建CCMCIP
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
将用户关联创建的CCMCIP
Jabber超级实验手册:从入门到精通

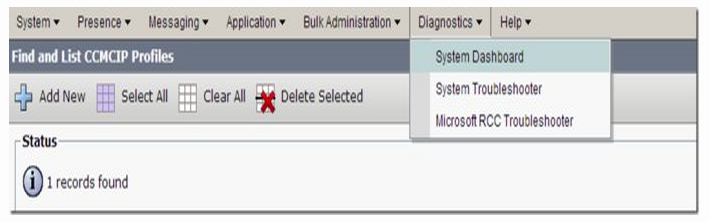

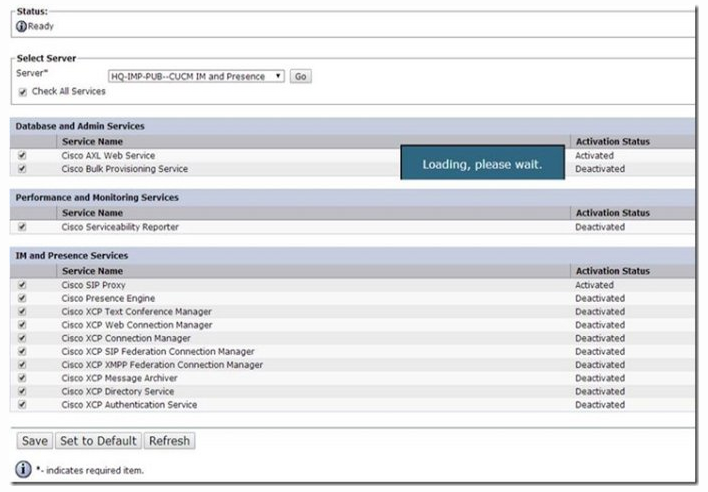

启动所有IMP主机的所有服务
Jabber超级实验手册:从入门到精通
根据个人经验，9.0-10.5的版本经常会遇到一开始Presence Engine服务起不来或者flapping的情况，解决方法就是重启整个server。 运行IMP自带的诊断向导查看配置的合规性
Jabber超级实验手册:从入门到精通

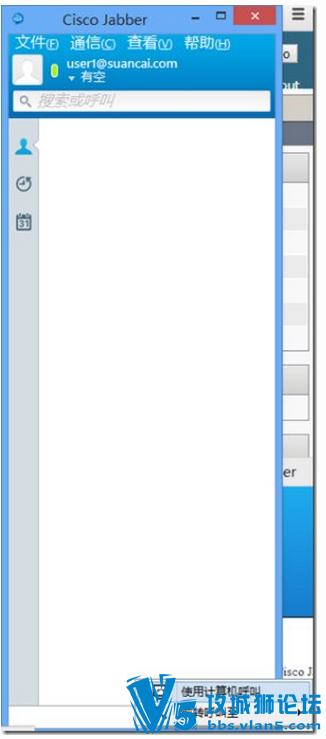

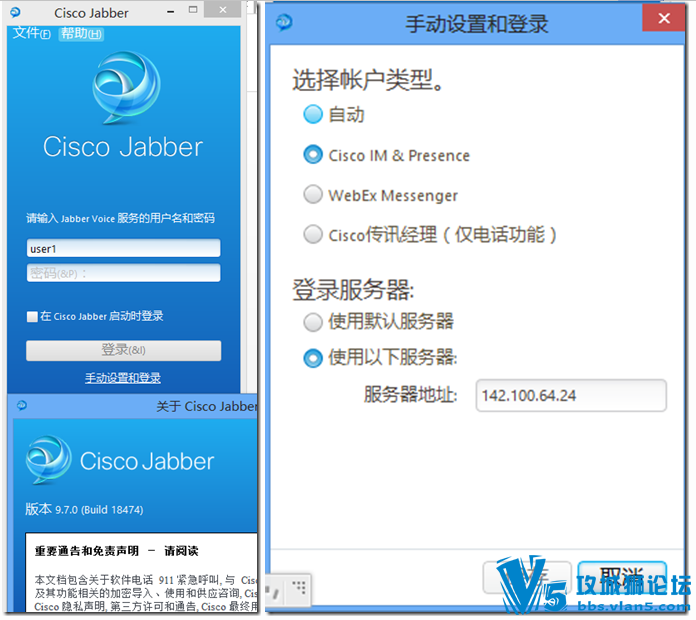

确保没有问题后在相应的平台登录Jabber 客户端，下图为WIN 平台
Jabber超级实验手册:从入门到精通
如果没有关联桌面电话，则右下角选项没有控制桌面电话选项，如果需要此功能，则需要进行相应配置。
Jabber超级实验手册:从入门到精通
如我将一台注册到CUCM的CIPC作为一台桌面电话来关联它，如下图：
Jabber超级实验手册:从入门到精通

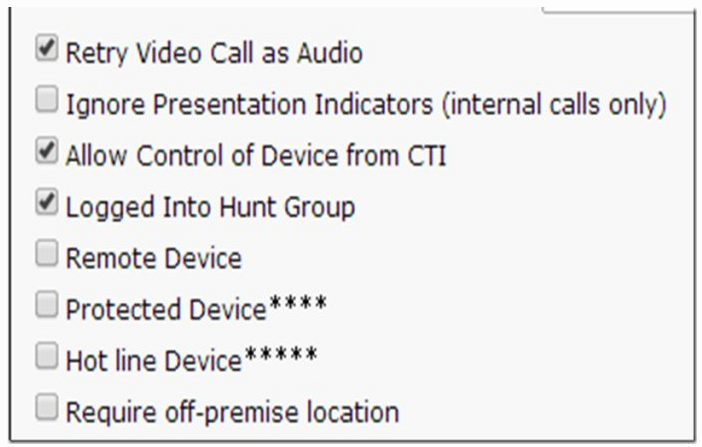

确保要被关联的桌面电话允许被CTI控制，这是所有电话默认属性，除非被手动更改了
Jabber超级实验手册:从入门到精通

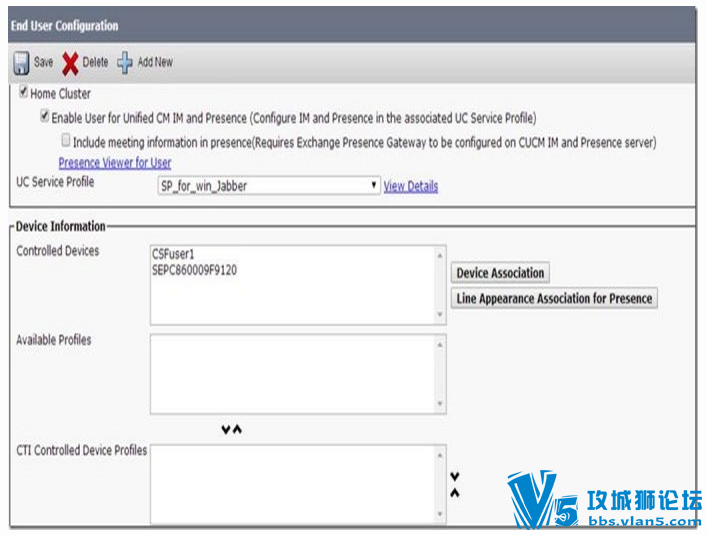

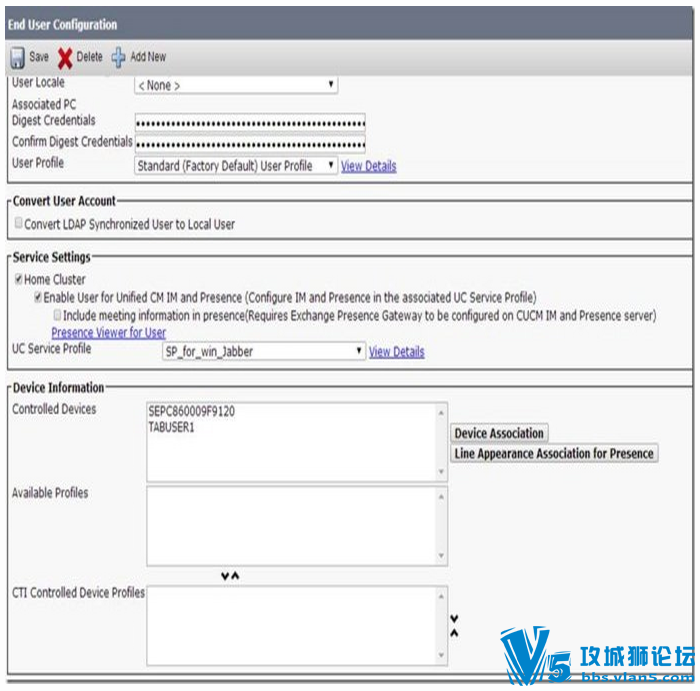

用户user1再关联桌面电话
Jabber超级实验手册:从入门到精通

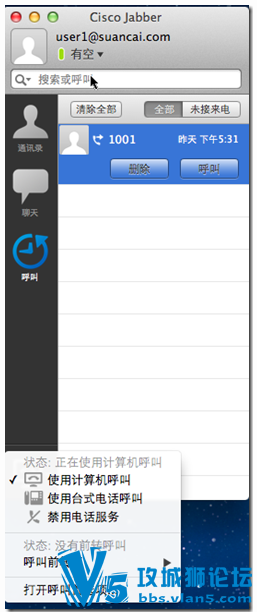

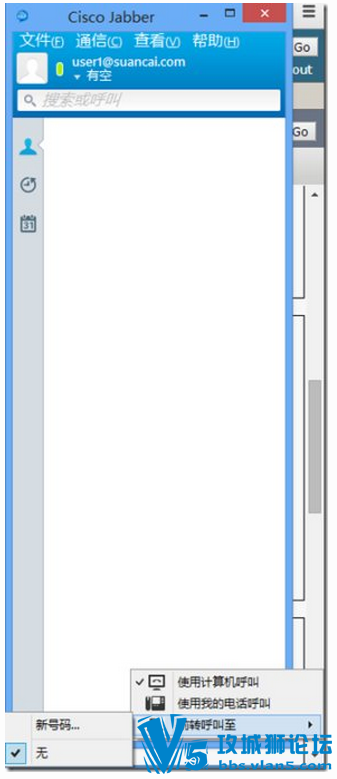

这时候Jabber就多了个硬电话选项
Jabber超级实验手册:从入门到精通

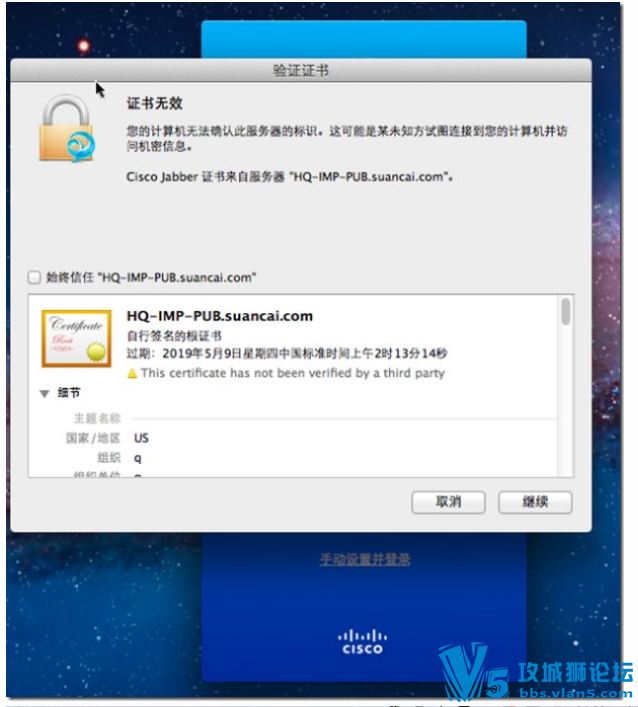

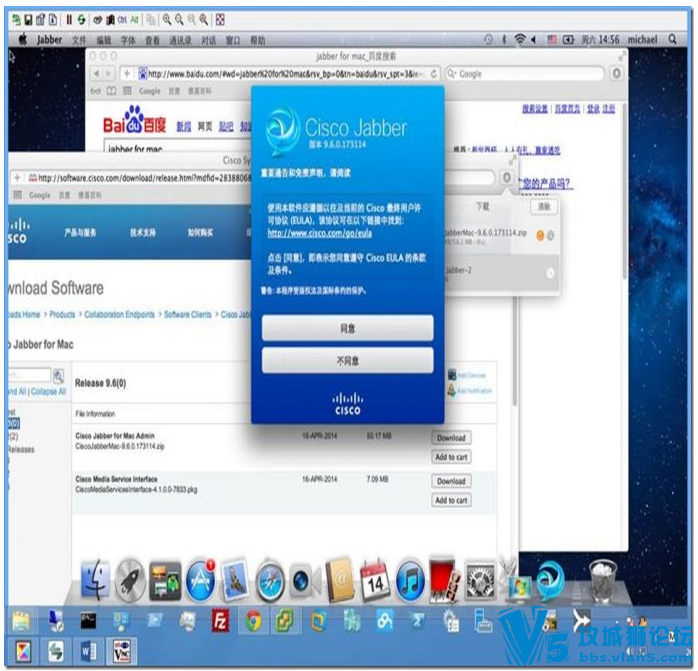

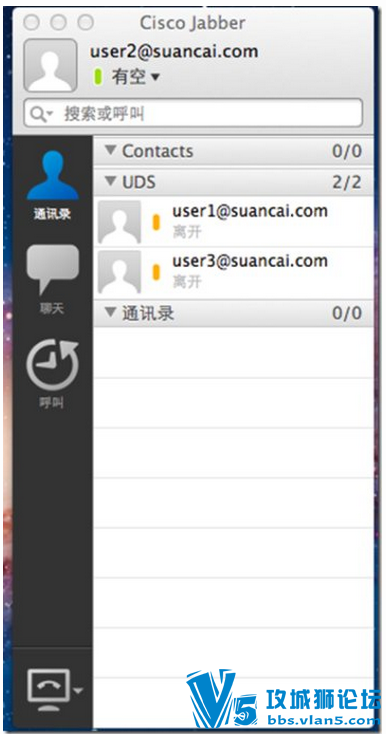

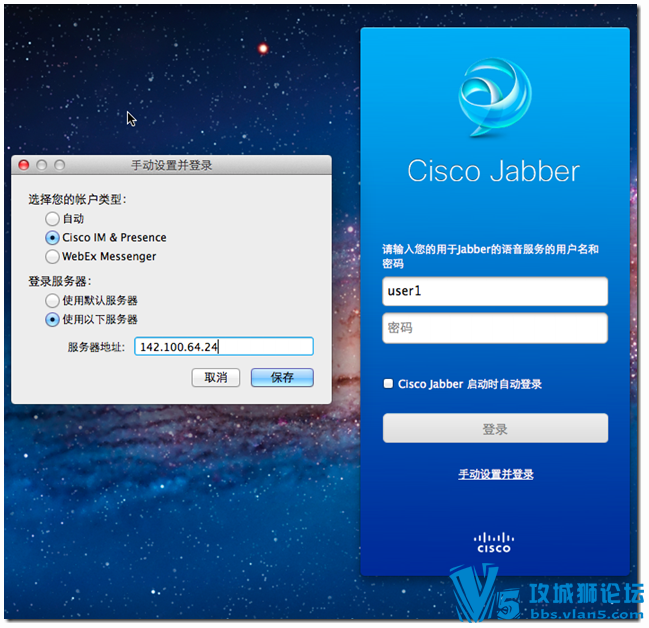

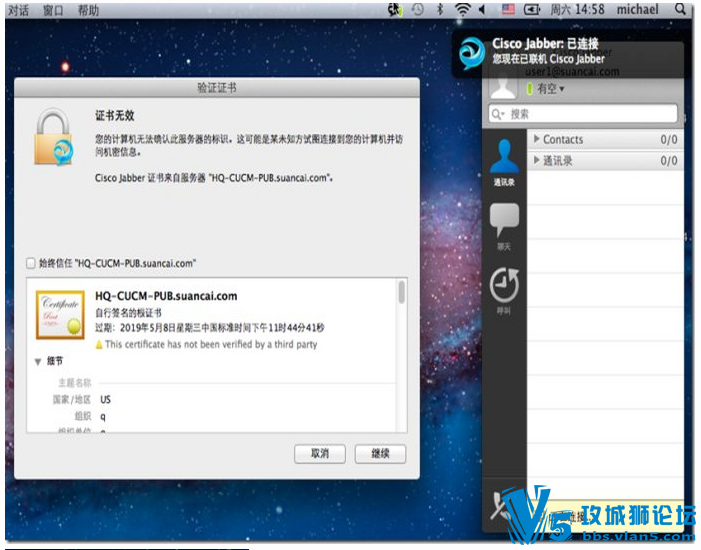

同样的在Mac OS平台使用也和win平台类似，以Mac OS 10.7为例，下载最新的客户端版本
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通

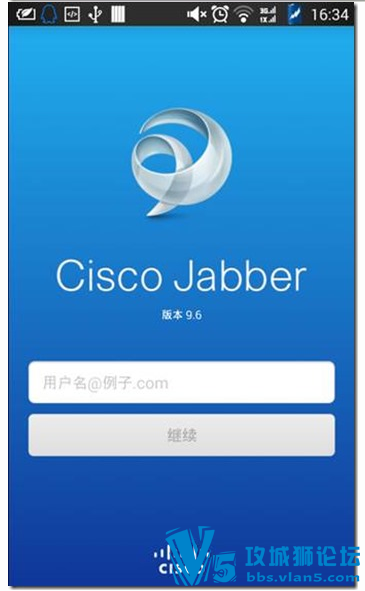

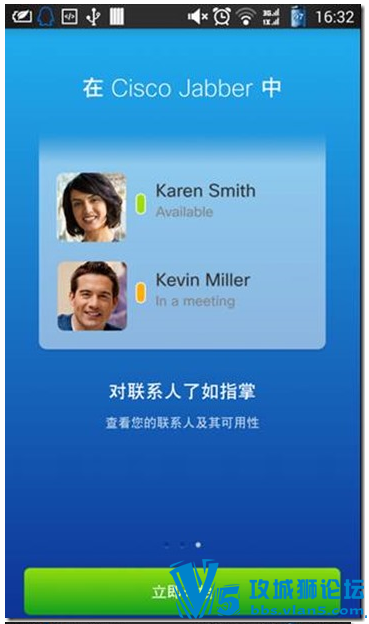

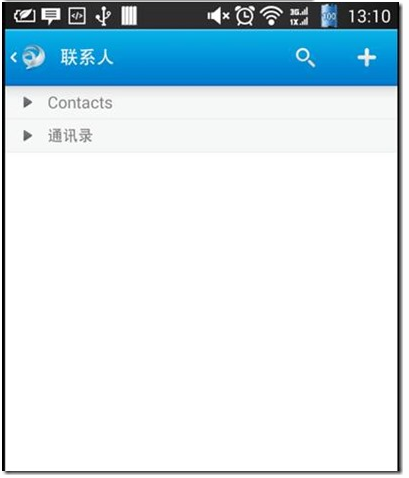

Android移动端手机使用，以HTC One手机为例，去Google player下载最新版CISCO Jabber并安装
Jabber超级实验手册:从入门到精通

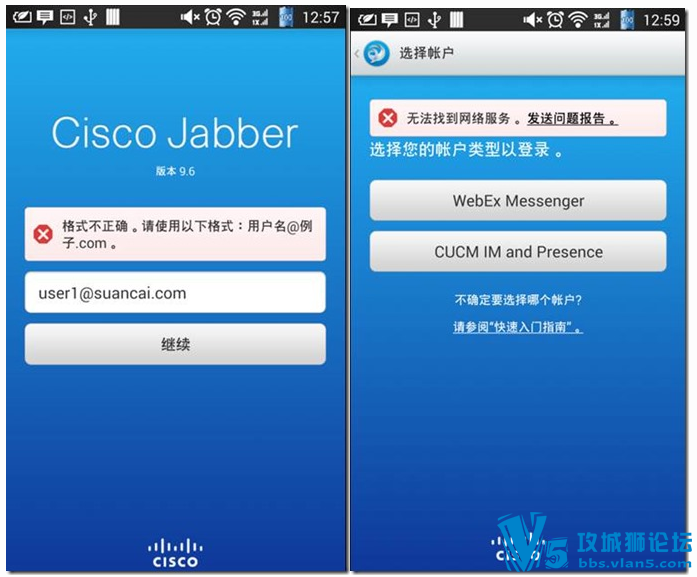

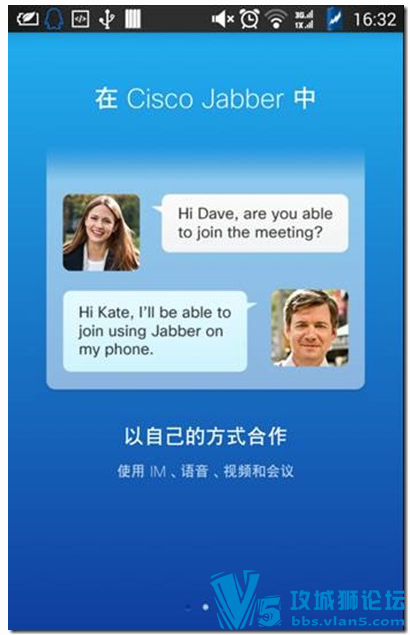

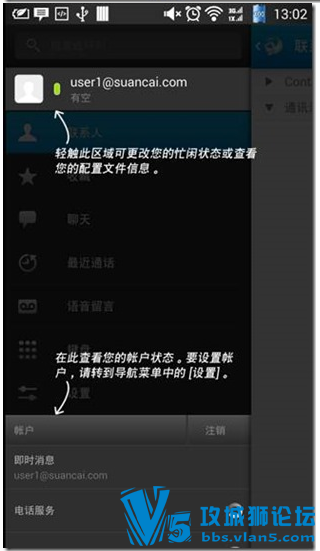

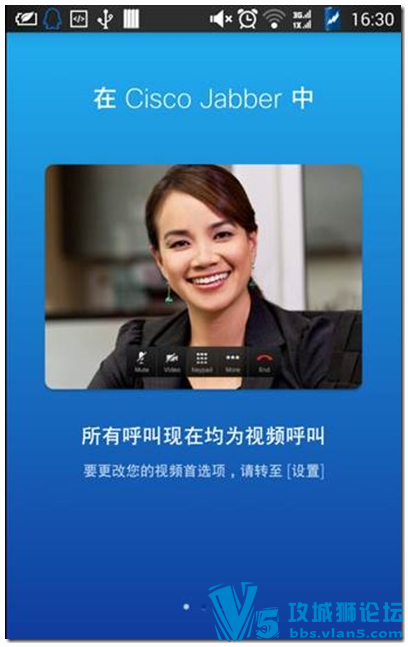

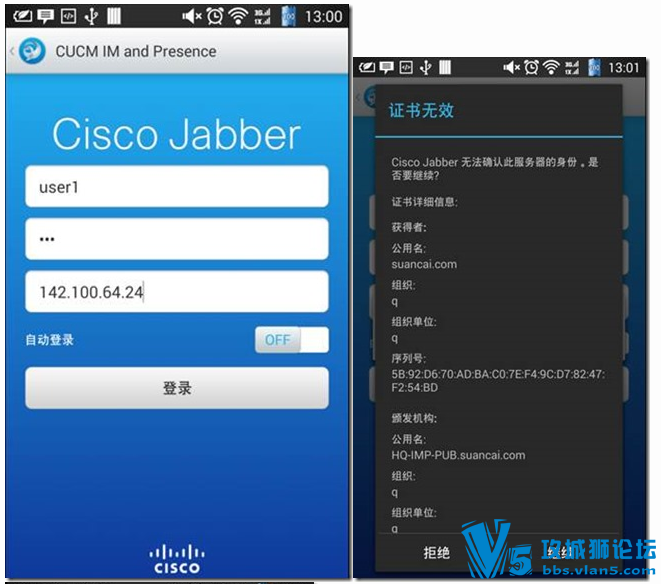

运行并进行设置
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通

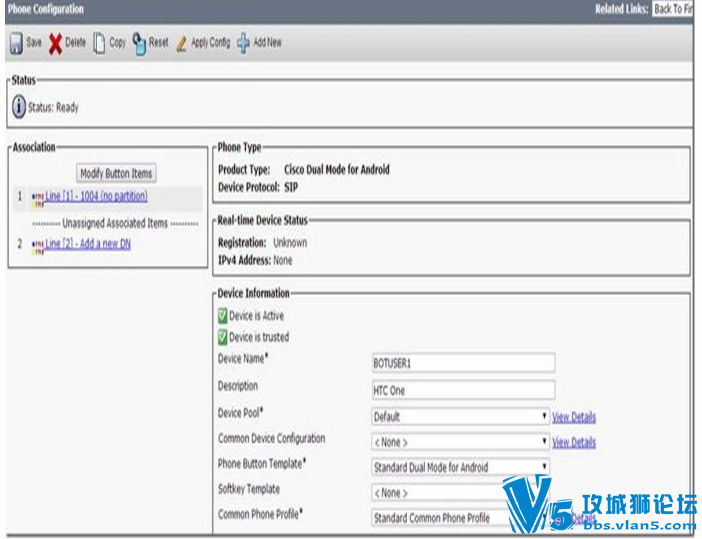

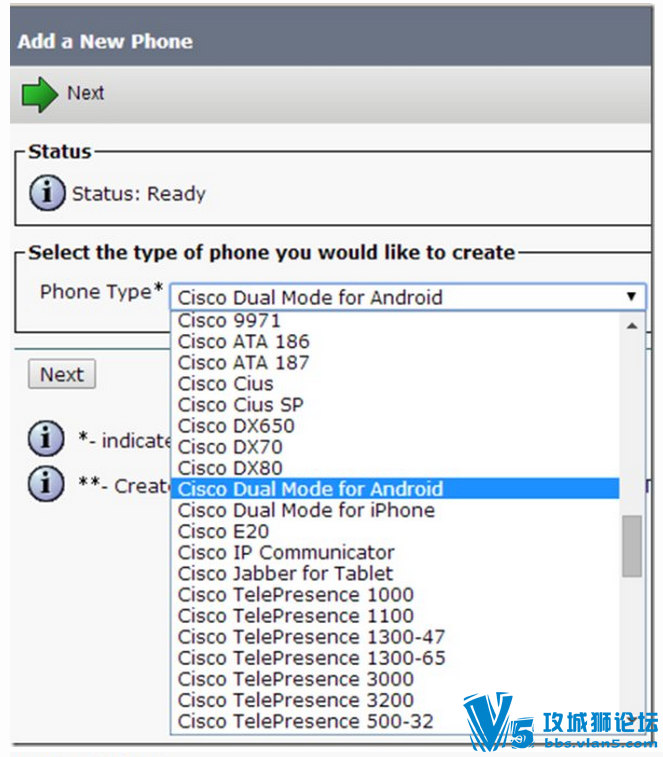

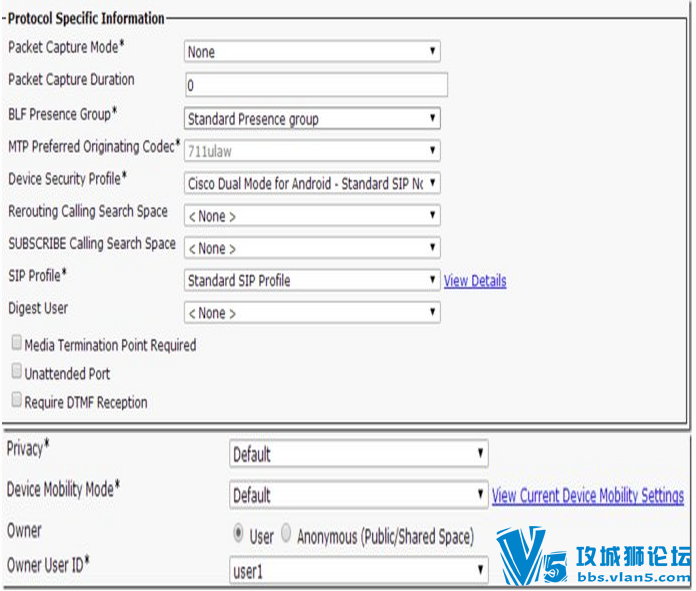

在CUCM上创建话机
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通

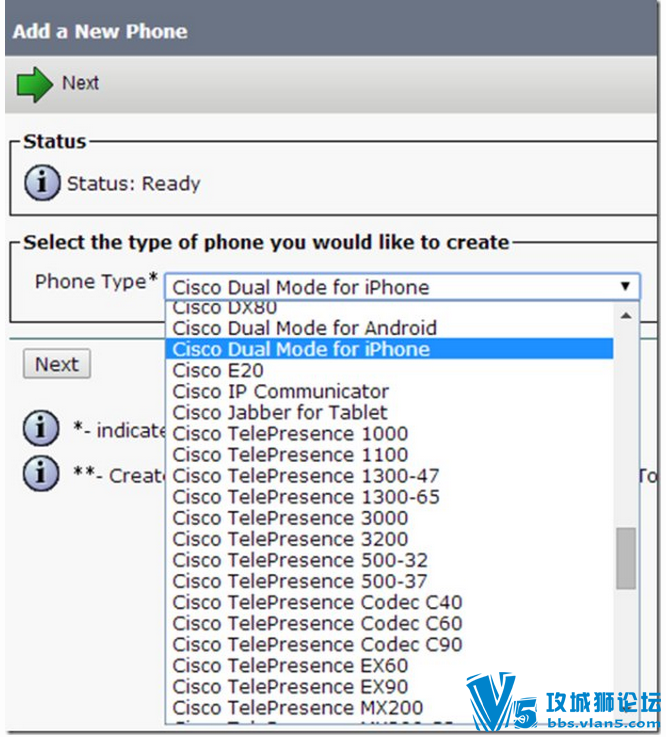

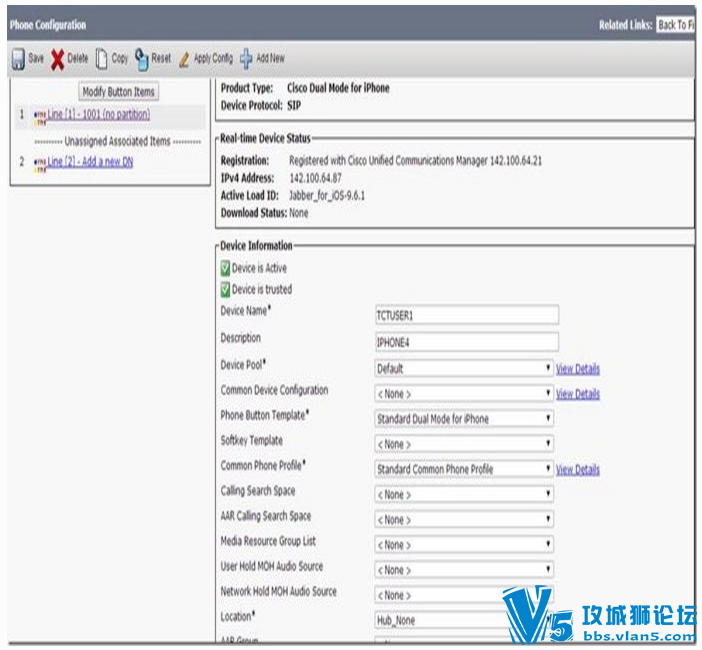

IOS移动端手机使用，以IPHONE4S及以上型号手机为例（Iphone4不支持视频），去Apple Store下载最新版CISCO Jabber并安装 在CUCM上创建话机
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通

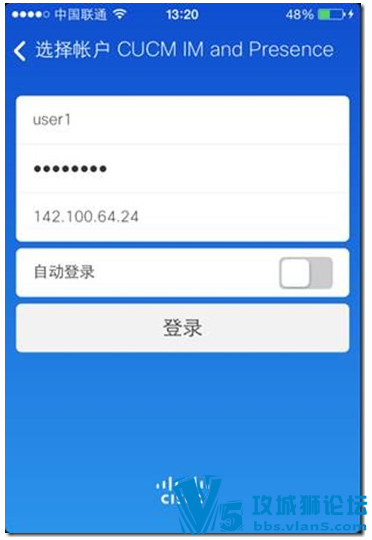

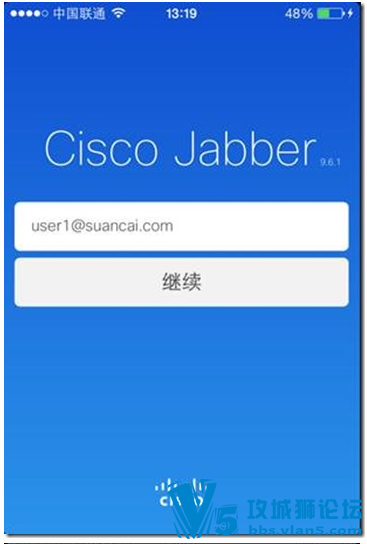

客户端登陆设置
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通

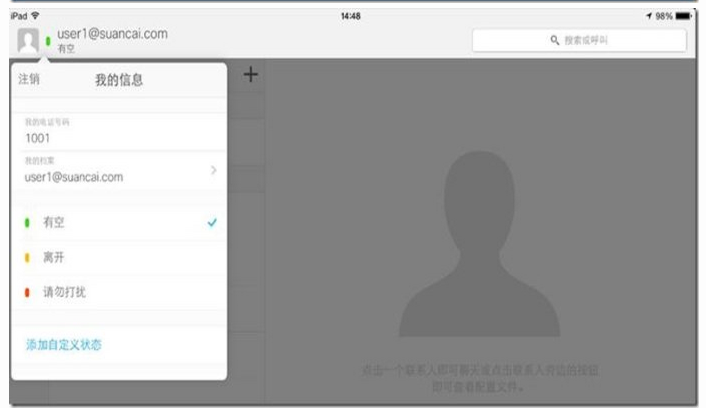

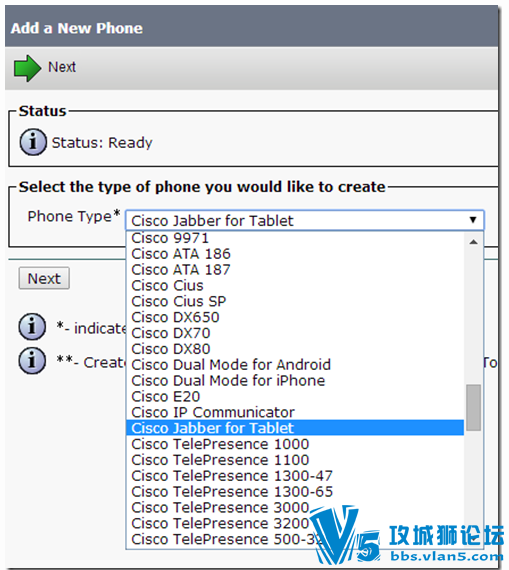

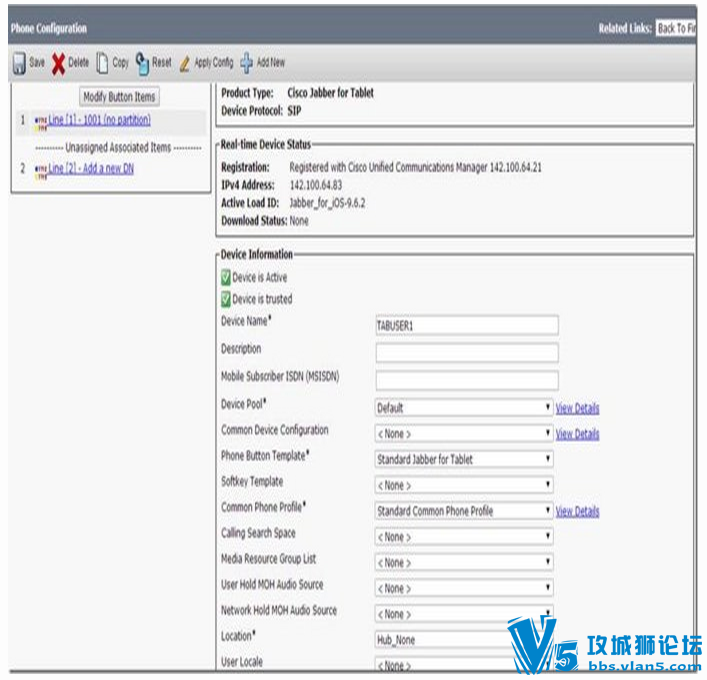

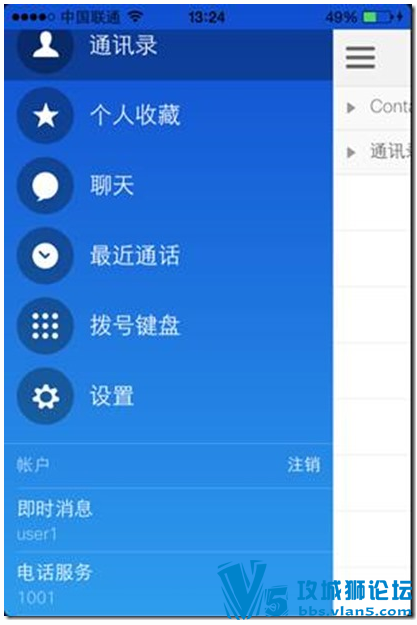

IOS PAD使用，以IPAD Air为例,去Apple Store下载最新版CISCO Jabber并安装 在CUCM上创建话机
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通

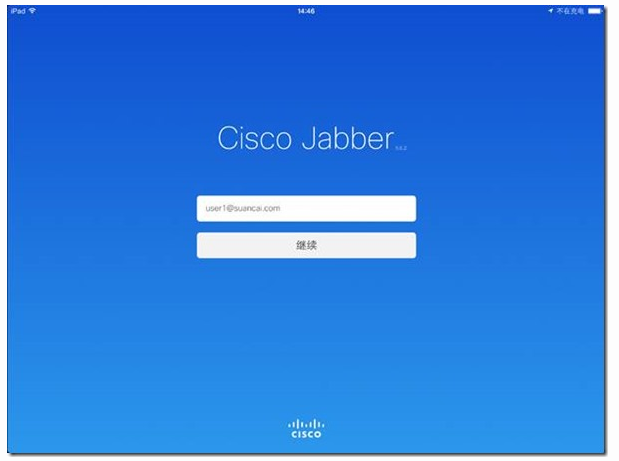

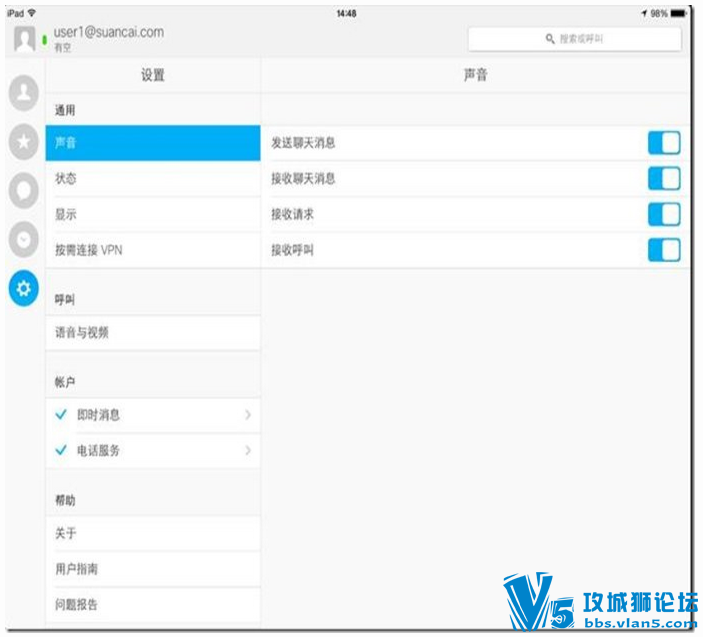

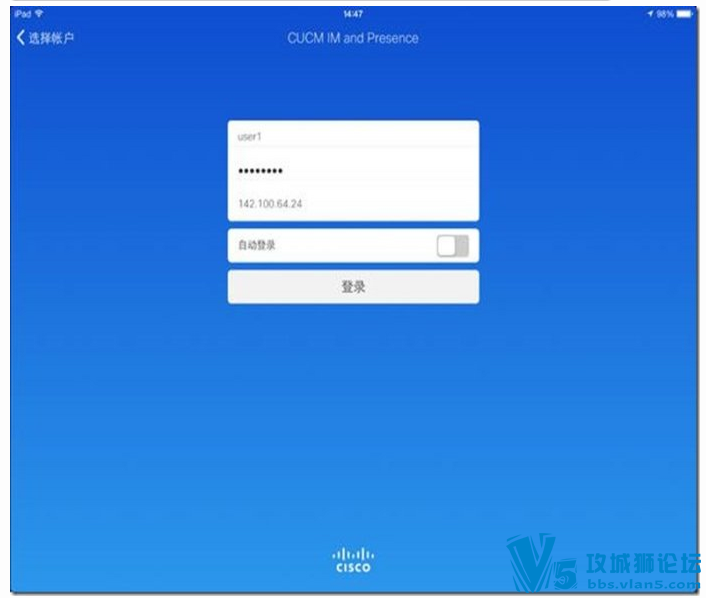

在客户端设置并登陆
Jabber超级实验手册:从入门到精通
为了便于更好地实现客户的需求和切近实际项目部署模型，CUCM的用户我重新从目录系统同步到CUCM，再将用户同步到IMP.
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
我的目录系统用的是Win08 R2,创建测试OU以及测试jabber 用户
Jabber超级实验手册:从入门到精通

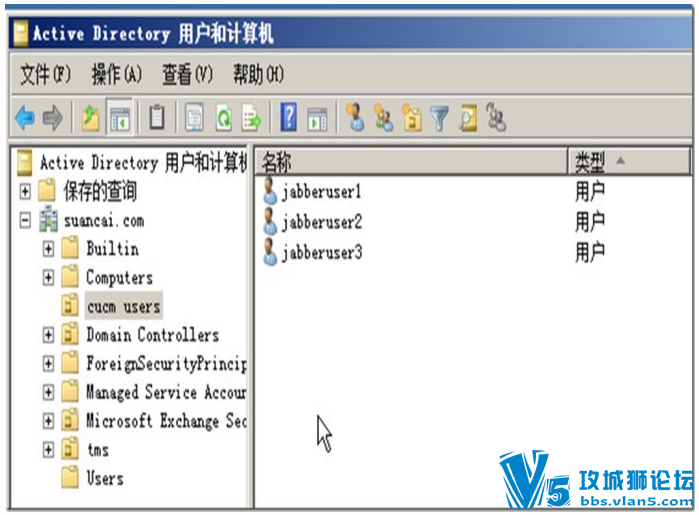

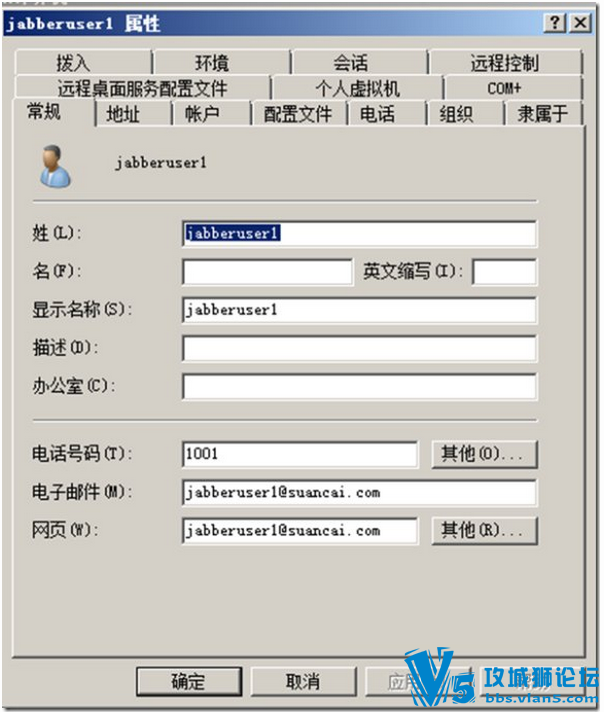

创建一个名字叫cucm users的OU，在这个容器里创建三个测试用户，如下图，给用户属性赋相应值，如Phone number, mail etc.
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通

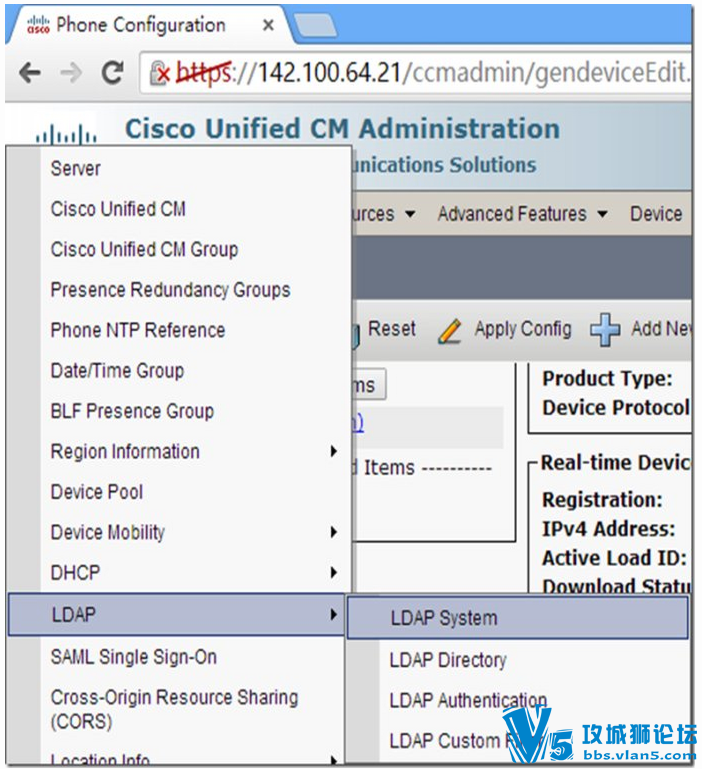

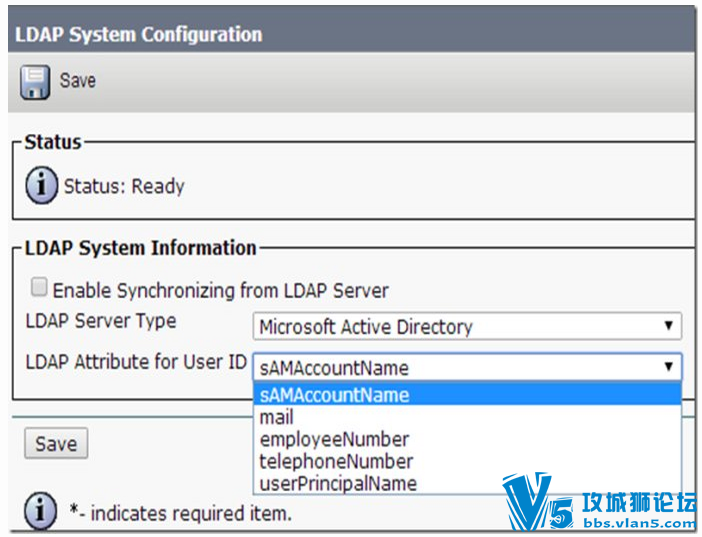

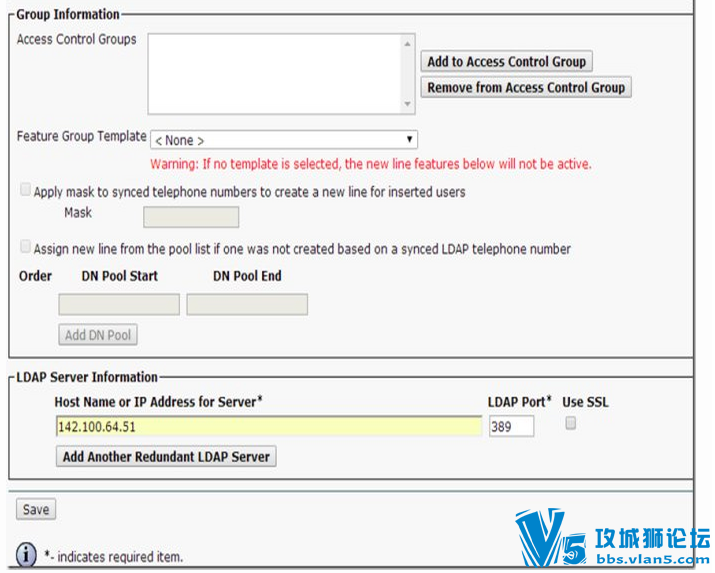

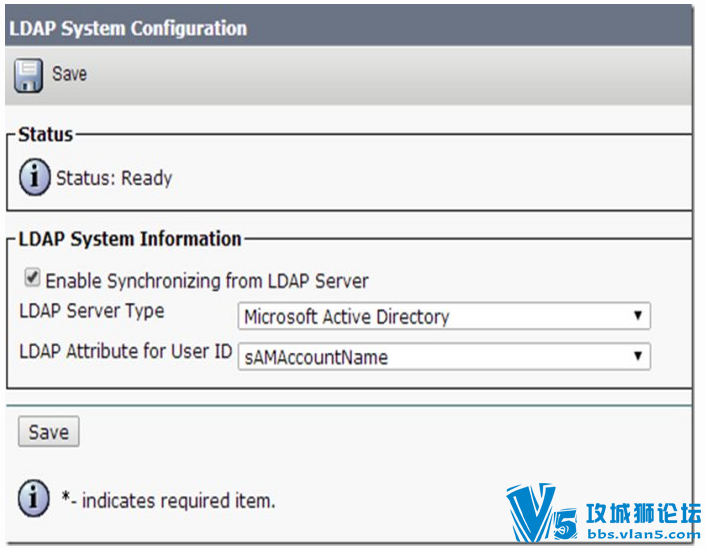

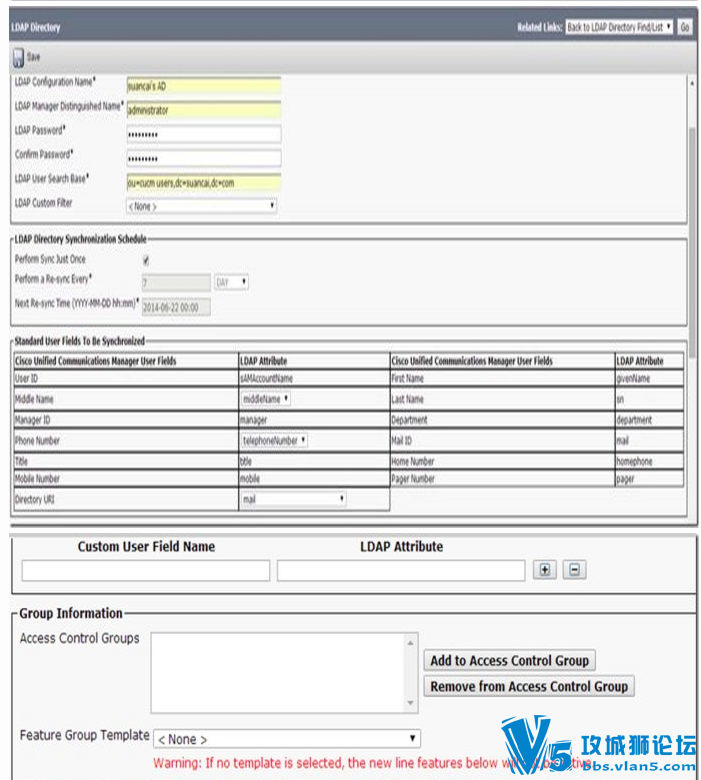

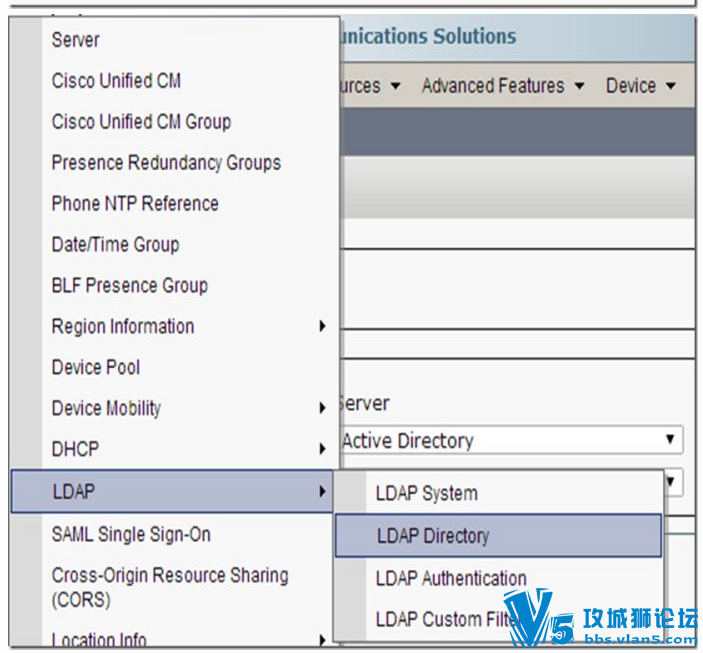

在CUCM 上创建LDAP 系统和目录配置，我这里没有配置LdAP认证，所以用户密码在CUCM本地设置
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通

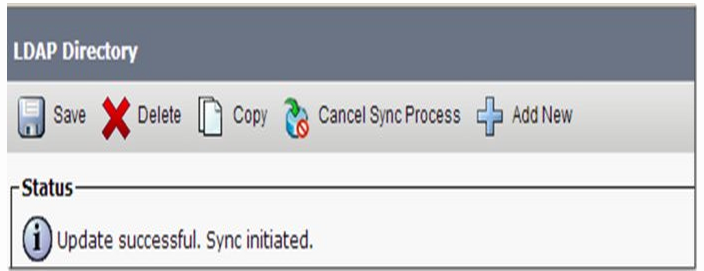

开启同步
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通

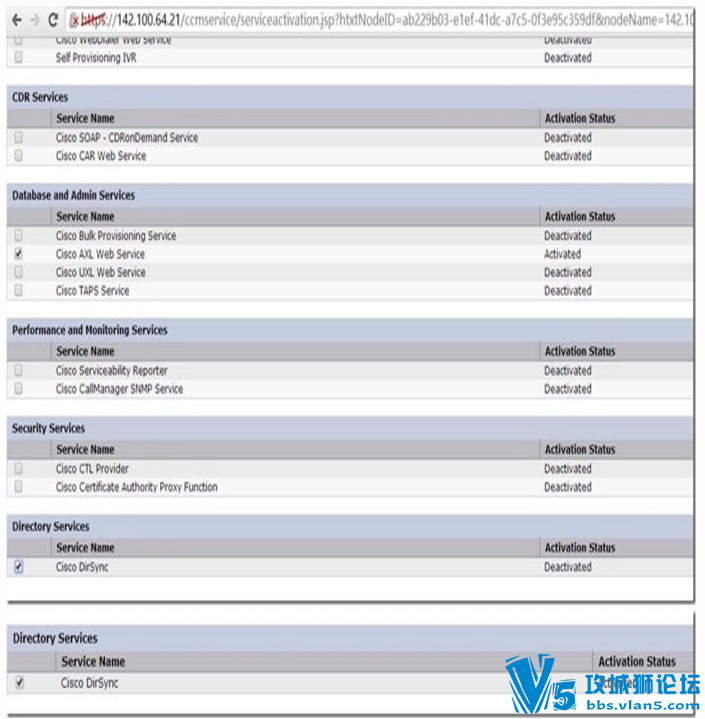

开启CUCM的目录同步服务
Jabber超级实验手册:从入门到精通

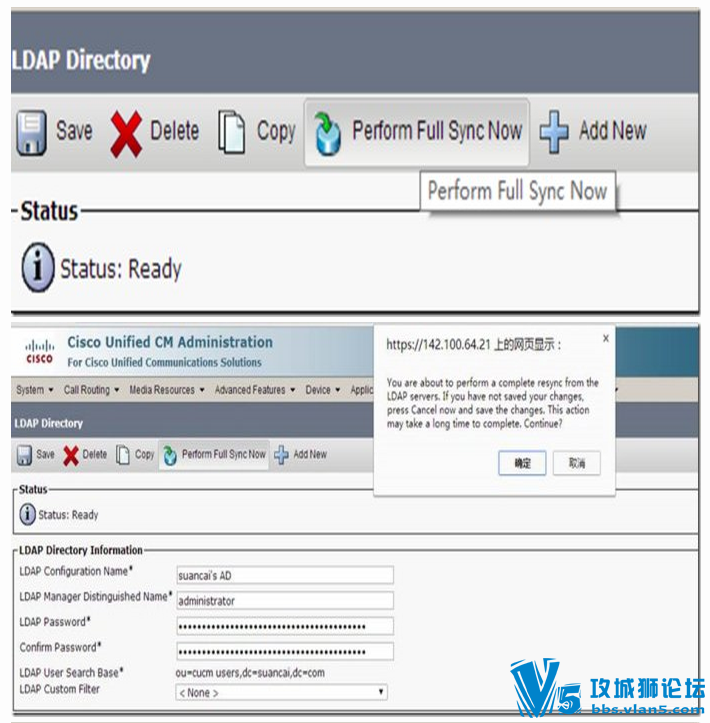

执行同步命令，生产环境可以周期性同步
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通

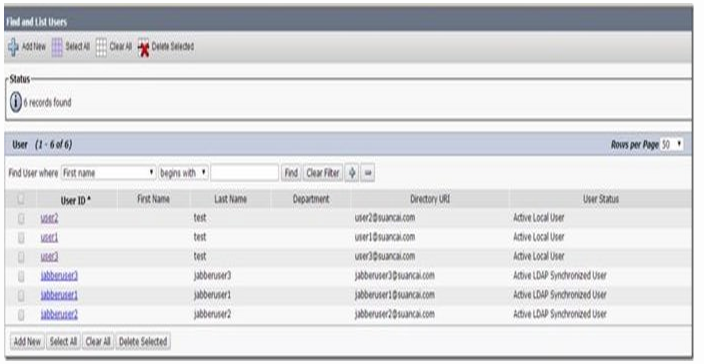

同步完成在用户列表下查看是否已从LDAP将用户同步到本地
Jabber超级实验手册:从入门到精通

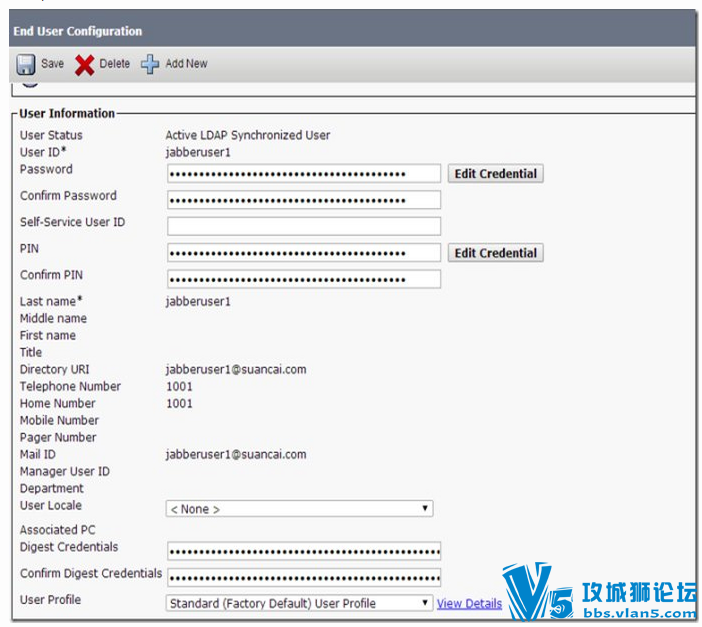

点击任意一个用户如jabberuser1看相应属性，由于没开启LDAP认证，所以密码本地设置，手工设置成相应密码，生产环境看客户目录系统集中统一管理的集成度需求而定是否要开启验证（只能同步end user, app user不能同步）
Jabber超级实验手册:从入门到精通
关联相应的UC Service Profile，并开启用户同步到IMP
Jabber超级实验手册:从入门到精通

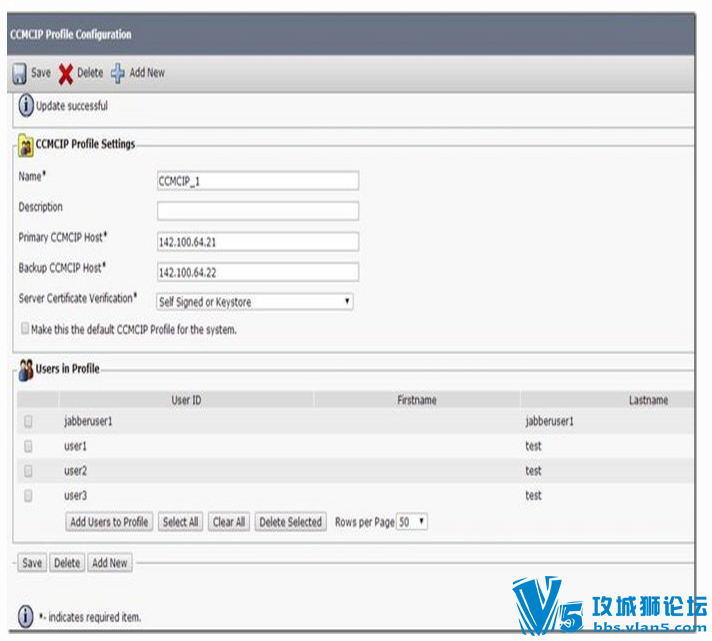

在Imp端将用户关联CCMCIP Profile
Jabber超级实验手册:从入门到精通

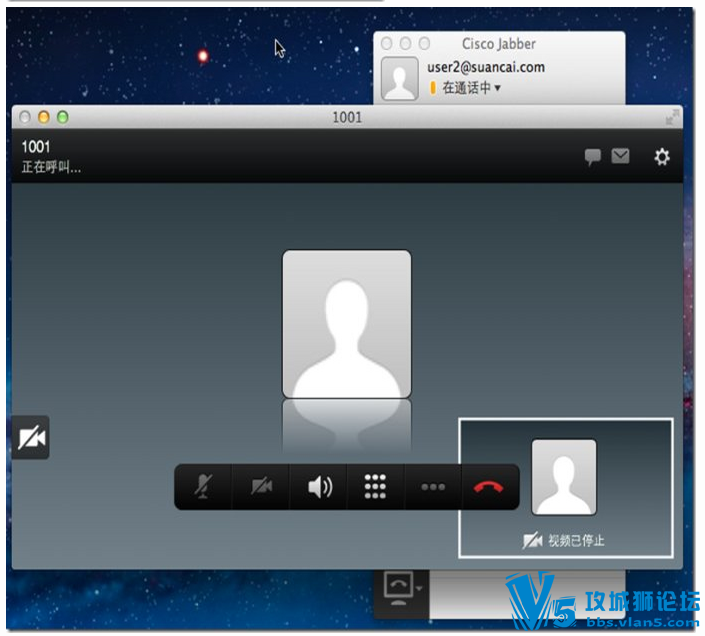

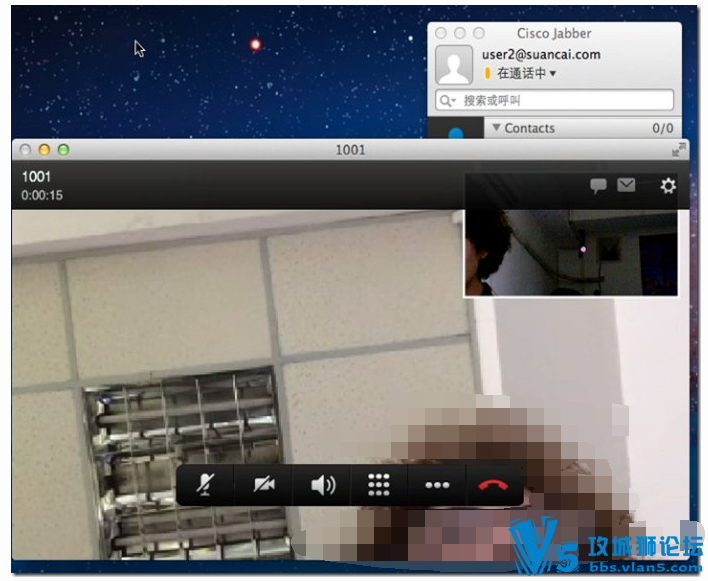

用user2去拨打jabberuser1，测试音频和视频
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通

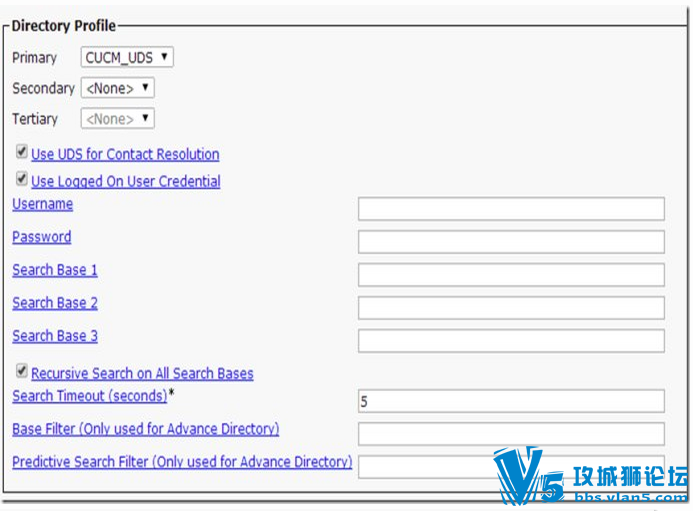

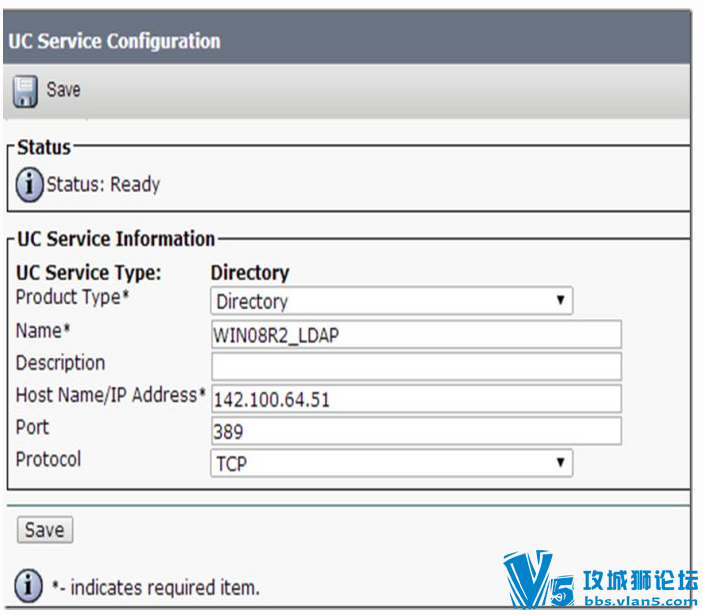

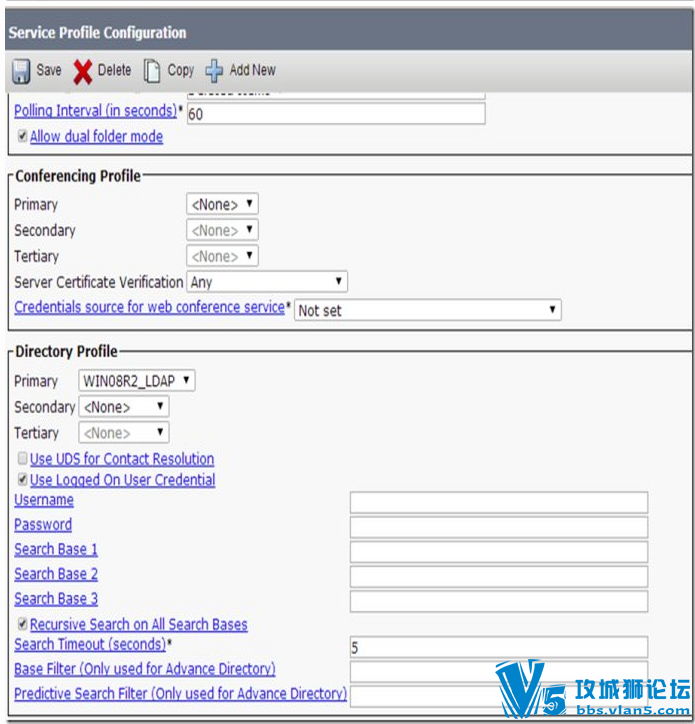

后期将所有用户都改成LdAP同步过来，所以联系人搜索方式不能再是UDS，而是基于EDI，所以Service Profile 里关联目录服务选项下将UDS选项去掉
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通

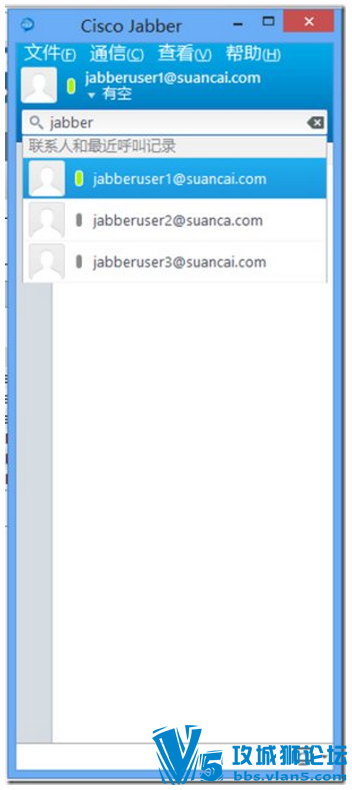

登陆jabberuser1通过EDI来search 目录，可以看到进行字符串匹配结果的输出
Jabber超级实验手册:从入门到精通

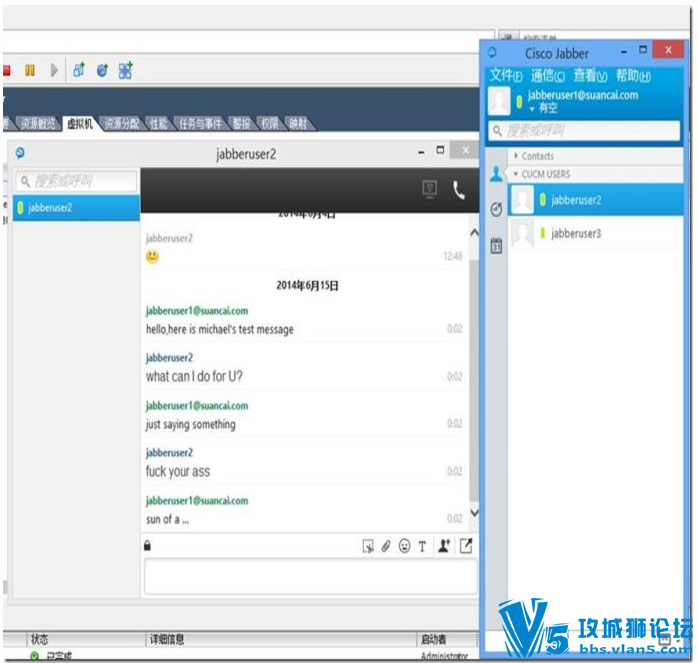

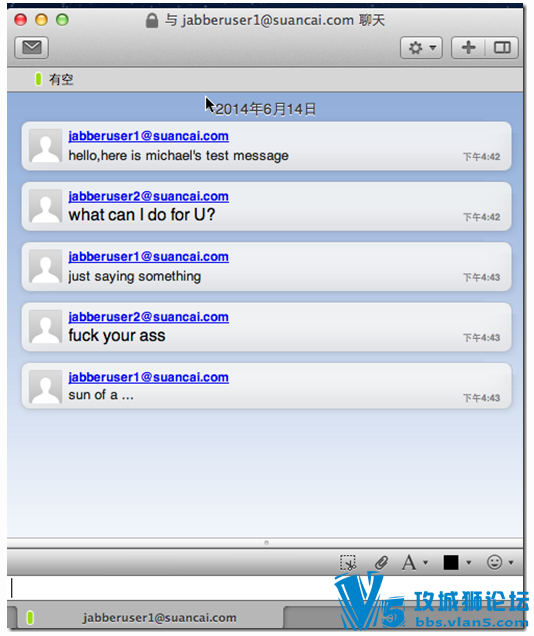

测试IM功能
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通

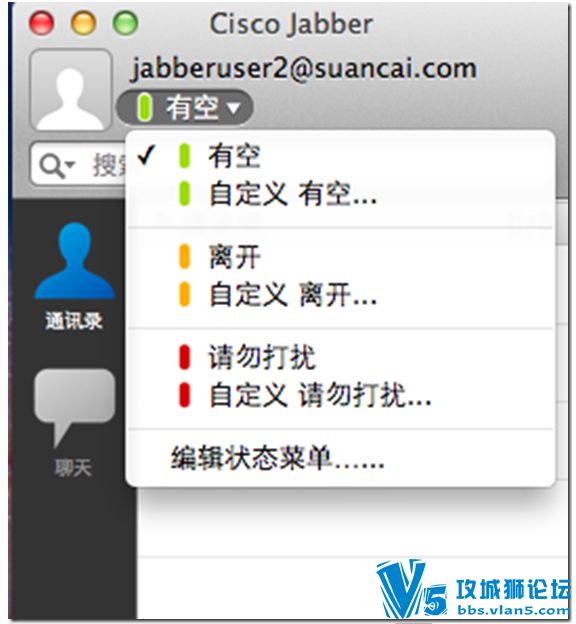

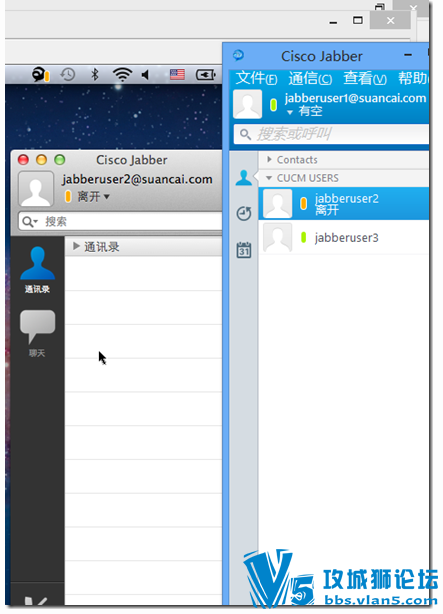

测试presence功能
Jabber超级实验手册:从入门到精通
Jabber超级实验手册:从入门到精通

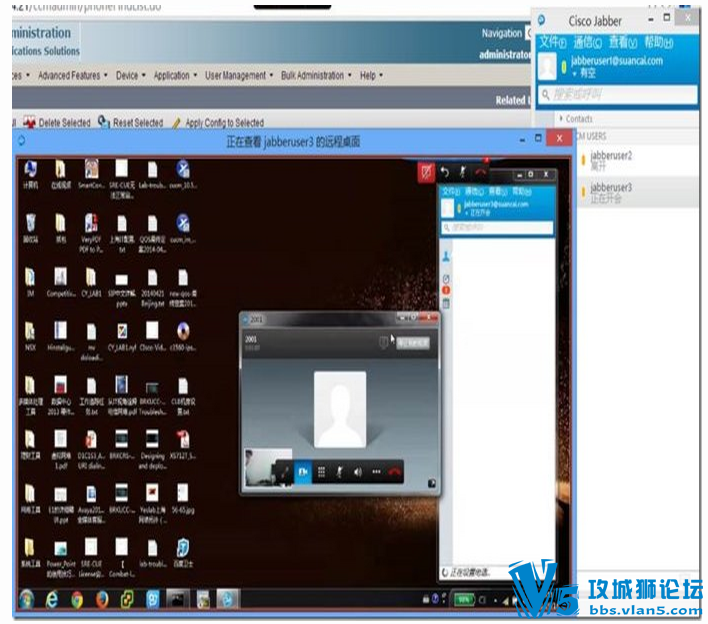

测试桌面共享功能
Jabber超级实验手册:从入门到精通
其他功能如集成第三方联系人，集成邮箱，集成会议，和第三方IM软件做联盟（如OCS/Lync）在此不再赘述，到相应章节再演示 -----酸菜随摘
|
