H3C PPP认证试验报告

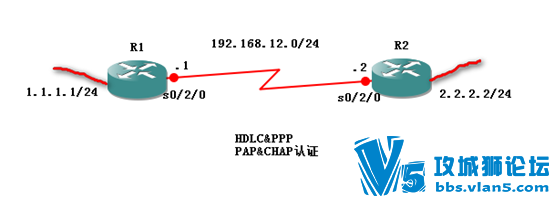

实验拓扑图：
实验环境：两台H3C路由器，使用串行线缆相连；
实验目的：两台路由器之间实现PAP和CHAP认证，熟练掌握认证的配置；
实验步骤：
- 根据实验拓扑合理的规划IP，并正确的对相应的接口配置IP地址；
- 为了摸 拟PC,在两台路由器上分别启一个回环口，并进行IP地址的分配；
- 使用RIPV2实现网络互连；且关闭自动汇总功能；
- 在接口上查看默认封装的协议是HDLC还是PPP，只有PPP才支持认证；
- 配置PAP明文认证（单向认证和双向认证）；
- 配置CHAP密文认证（单向认证和双向认证）；
详细操作请见如下截图及相关文字说明：

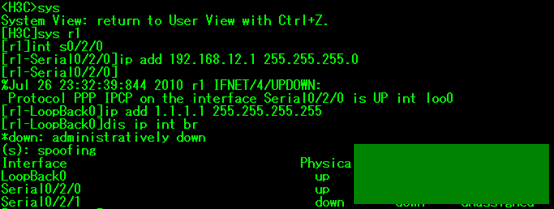

图一（如上图所示：R1的基本配置部分，查看到接口的信息IP已经配置成功）

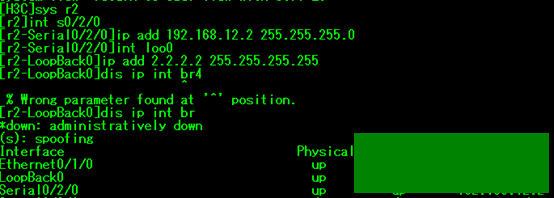

图二（如上图所示：R2的基本配置部分，查看 到接口的信息IP已经配置成功）
图三（如上图所示：在R1上运行RIP，并关闭自动汇总，将自己的直连网段宣告出去）
图四（如上图所示：通过命令DIS IP ROU命令查看路由表的信息，发现已经成功的学习到了所有的路由条目）
图五（如上图所示：在R2上面运行RIPV2且关闭了自动汇总，宣告自己的直连网段，查看路由表已经学习到了所有的路由条目）
图六（如上图所示：在R1上面可以成功的PING通R2的回环口的地址，说明网络的连通是没有问题的）

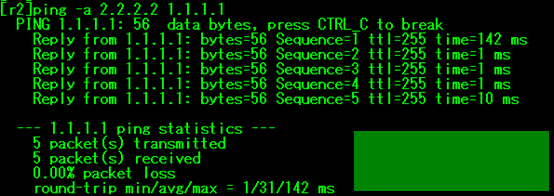

图七（如上图所示：在R2上面可以成功的PING通R1的回环口地址，由此可以说明网络的连通性是没有问题的）
图八（如上图所示：在R1上面查看接口默认的封装协议是PPP）
图九（如上图所示：在R2 上面查看接口默认的封装协议是PPP）
通过以上两个截图可以说明，H3C默认的封装协议就是PPP，当然也只有PPP才支持认证；
图十（如上图所示：现将R1的S0/2/0接口的封装协议改为HDLC，发现接口DOWN掉，因此可以说明两极的封装必须一致）
图十一（如上图：当两极封装不一致则会出现链路DOWN掉的状态）
