[售前设计] 数据中心布线基础设施成本计算

  [复制链接]
非常CCNA [VIP@钻石] 发表于 2013-5-26 19:23:49 | 显示全部楼层 |阅读模式
查看: 1396|回复: 11
开通VIP 免金币+免回帖+批量下载+无广告

纯经济衡量,如果要对比铜线与光纤通道的总成本,可以利用如下方程式:

  (成本1+成本2+……)/使用年限=年平均成本

  在上述方程式中,成本1包括设备仪器和通道,以及安装所产生的成本。如果安装之前还有需要清除的旧设备和(或)废弃布线,这些成本也应该包含其中。此外,还包括为设备额外添加的预安装没有的卡成本和时间成本(例如,为服务器添加光纤卡)。最后,还有因变迁所带来的停机时间都应计算到成本1中。根据通道类型和电子设备类型可以估算出总体成本情况,从而更容易地做出决策。例如:

  服务器ABC+光纤卡+4通道+安装+设备+4交换机端口(switch port)=成本1

  每年的成本2包括额外的维护成本、电能损耗、冷却和升级。计划的停机时间也要计入升级成本中。对于每季度、每月,或甚至每两周需要升级和补丁的系统,升级成本是一个很关键的因素。

  维护+电能损耗+冷却+(升级成本*升级次数)+停机时间成本=成本2

  在(从零开始新建的)新数据中心里,制造商将是最佳的信息来源。跟有类似安装经验的人探讨是个不错的做法,最好是最近一年安装过的人,以便了解类似设备的成本2。在整合、再定址、升级或新环境中,安装通道时最好考虑到以后的扩展空间。这对添加新设备和保护现有通道(可能需要移动、添加和更改)很有帮助。

  此外,对于没有任何废弃布线的地下或空中环境也有好处。如果发生火灾,废弃布线会火上浇油,而且废弃布线还会影响air handler(空气处理器)的性能。

  在进行整合或迁移时,计算端口总数和增长因素是非常简单的事情。根据以往经验,通常很多数据中心开始时给每个机柜提供48端口铜线和12股多模光纤。不过,交换机机柜和服务器机柜可能需要的更多。在安装之前,可以数一数已有的数量。

  如果没有现成设备或要移动的设备,在安装过程中就需要有一点预见性了。要考虑到通道、交换机、路由器、服务器、PBX或IP PBX系统,以及任何存储网络或存储区域网络。KVM转换和其它任何监控也需要连接。带内(in-band)和带外(out-of-band)管理都需要考虑在内。

  数据中心布线成本计算

  对于新设备或旧设备翻新,一个全面的规划指南会有所帮助。要纯经济地计算,可以考虑如下的工作表。每一行中,考虑了连接服务器所需所有组件的成本。如果需要4个交换机端口,那么计算时就是4个通道。使用这些计算方法可以计算任何考虑中的通道(铜线和光纤)和即将使用通道的设备,包括网络与存储连接的转换。有时如果使用了光纤存储,则可能是铜线与光纤混合的。

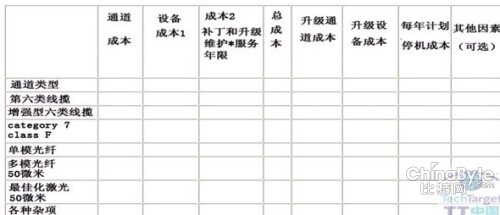

数据中心布线基础设施成本计算 - 攻城狮论坛 - 6Y4185E6T217_s.jpg

                                         数据中心布线成本表格

  根据媒介类型,可以比较各种选择方案。记住,布线通道(不论铜线或光纤)在10到15年之内都将工作良好,支持3—4代有源电子设备和2—3个应用版本。

  在第一栏中,列出所有布线通道的安装成本。如果使用的是桥架布线,安装的成本会较低一些。如果需要清除废弃布线,其成本要包含进去。如果需要修改路线和空间,也要包含这些工作的成本。与电网的所有连接都是附加的,因为不论你是安装屏蔽系统还是为了电子设备等连接,这些电网都是必须的。如果你为屏蔽系统增加连接,要用连接的成本除以共用接地棒的端口数。新添的屏蔽连接器会自己中止屏蔽并共用一个连接,每24个端口仅需要一个连接,所以这部分成本可以忽略不计。

  在第二栏中,测定设备的端口成本,包括安装、配置和测试。如果你打算使用机架交换机或刀片服务器,用机架成本除以端口数,然后将这个平均成本加到每个端口的成本中。这对每个端口的成本影响很大。例如,根据几家制造商的48端口交换机平均价格,每个1Gb铜线端口的价格大约是197.92美元。只需一个机架的刀片平均大约是$208.33/Gb端口。

  机架成本和所有管理模块(management module)、冗余供电以及其它共用部分都应该除以涉及到的端口数,然后计入端口成本。带机架的刀片平均成本会更高,不过不会增加房地产成本和端口平均连接成本,这一点还是很吸引人的。你可以确定权衡因素后再做出决定。

  光纤端口的平均价格在875美元左右。然而,一定要考虑到刀片的密度。有时端口密度不够,则需要额外的机架空间才能提供足够的连接。这也是一个重要的权衡因素。

  ((机架成本+管理模块+冗余供电)/端口总数)+每端口刀片成本=设备端口总成本

  维护成本包括维护和电能损耗成本。记住,维护成本可能是根据原始购买价格计算的,这是影响决策的一个重要因素。还有冷却成本、预期的软件升级成本。对于升级和补丁,如果对比24个机架单元和4个基于单元的机架,后者的成本会较少。此外,还要考虑到更改机器所需时间等等。这个数目是一个预测估计的数字,所以最好咨询一下其它数据中心的经理和参考报告,这些会为你估算成本提供足够的信息。

  再加上这三栏。

  通道成本+成本1+(维护成本*服务年限)=每端口服务器总成本

  这将成为第四栏中的设备和通道总成本

  假定生命周期为10到20年,测定在那段时间支持当前硬件所需的改变,以及下一代或两代的安装。例如,如果使用的是五类线,你将必须更换它。如果你安装了古老的62.5微米光纤,它也可能必须更换了。市场上并不是没有支持这些老系统的电子设备,但它们的初始成本和维护成本都非常贵。

  在第八栏中的预计停机时间是最难估算的。停机时间的成本有可能就像在猜数字。这里有一种计算停机时间的方法。用用户数乘以每年的工作时间(工作时间以小时为单位),然后用收益除以前面的相乘结果。这可以计算出可能的收益影响。

  然后,用平均工资(包括税收和日常经费)除以每年工作时间。这是停机时在每个人身上损失的费用,因为他们领取工资但不能生产。将这两项结果加起来,就得到停机损失/人*小时。再用这个结果乘以使用服务器的用户数,就得到了每小时的停机损失。再乘以应用补丁、防火墙升级等等所需的任何停机时间(以小时为单位),则是总的停机损失费用。

  如果布线和电子设备方面也相应地有停机时间、或者与别人共用空间而造成额外的人事费用或监督员工等等,这些都应该计入停机时间费用中。

  看如下例子,设备更换同等的情况下,通道更换是更重要的一个因素。增加的维护成本对数据中心有着重要的影响。增强型六类线和category 7/class F通道是最有成本效益的。

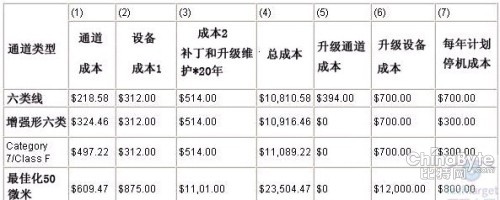

数据中心布线基础设施成本计算 - 攻城狮论坛 - 7EU29G558J58_s.jpg

                                     数据中心布线成本例子

  在最后一栏中还可以加入一个权衡因素:特定标准,如所需空间、额外机架空间,或者是重要性排序。如果加入年度成本、年度停机成本,再乘以风险系数和权衡因素,可以测定哪一项对数据中心影响最大。这点小小的规划可以帮助你做出正确的决定。

  由于Trunking cables的结构,多个通道同时拉成一组,它可以带来一些好处。Trunking cables一般用于工厂,接到机柜的接线板或通过即插即用的光纤模块连接。这可以降低安装成本,并且能保证所有终端质量。它的结构使得通道管理也变得更简单。对于升级和废弃布线清除,这些布线也很容易辨认。

  与在项目之初安装相比,添加额外的通道或更改通道要昂贵得多。而且,还有可能增加停机风险,损害已经安装好的设备。完成这次布线作业后,你会发现,在很多情况下可能是捡了芝麻丢了西瓜。

  要想获得一个能帮助你做出决策的工具,可以与Siemon经销代理联系,寻求帮助。它们会根据你的具体情况和标准,帮你填满这些栏,计算安装劳动工资率以及停机成本等。
