1 技能对比
1.1 MPLS/VPN 三层VPN 技能

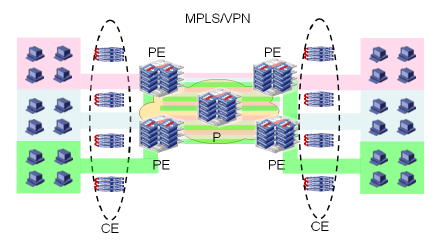

图1 MPLS/L3VPN 示意图
构成一个MPLS/VPN环境的要害组件有：
CE(Custom Edge)：直接与效劳提供商相连的用户设备。
PE(Provider Edge)：效劳商的边际设备，与CE相连，担任对用户VPN事务的接入。
P(Provider Router)：骨干网的中心设备，完结疾速的路由和转发功能。在一些小规模的
网络中也许没有P设备。
作为一种Peer-TO-Peer方法的VPN，传统的意义上讲，PE设备作为运营商的设备，需求
参加用户的路由承载与转发，是需求与CE设备进行路由交流的。
在L3VPN方法的MPLS/VPN中，其特点是：
1. 能够处理VPN中的地址堆叠疑问。在本地运用PE设备上对于不一样VPN的私网路由表以
区别各个私网的路由。在传递进程中为这些私网路由增加私网的标识，这么在对端就
能够区别不一样的VPN。
2. 在不一样的PE之间传递私网路由表时，运用BGP协议，其路由的扩展性和对路由的操控
才能都非常强。
攻城狮论坛 bbs.vlan5.com #^_^# 版 权 归.原作者一切 本资料只供试读
攻城狮论坛(技能+日子)群 2258097
MPLS/VPN 与MCE 多跳的对比内部揭露
2007-04-27 H3C 机密，未经许可不得扩散第 2 页, 共4 页
3. 半途的P设备只参加MPLS转发而不参加私网的传递进程。因而在PE与P相连的一端无
需对用户的VPN进行装备。
4. CE与PE之间的路由协议无需发生变化，运用原有的路由协议即可。
1.2 MCE 技能
图2 MCE 多跳技能示意图
构成一个MCE多跳环境的要害部件有：
CE(Custom Edge)：直接与效劳提供商相连的用户设备。
MCE(Multi Custom Edge)：能够在一个CE设备上区分VRF承载多个VPN私网路由的设
备，是对CE特性的增强。
MCE多跳环境下，不存在PE,P设备，因而与原有的L3VPN的体系结构有很大的区别，
在这种环境下，一切的MCE都需求承载用户的私网路由，MCE多跳组网的主要特点有：
1． 无MPLS转发，在一切的MCE之间的转发都是IP转发。
2． 无需运用BGP协议对私网路由进行承载。
3． 对于每一跳的MCE设备，都需求进行私网路由的布置，同时需求在这些MCE上布置
VPN内部的路由协议用来传递私网的路由表。
4． 在VPN之间引进路由时，由各个私网路由协议独立进行操控，不能像L3VPN中的
BGP协议进行统一操控。
