实训1 Wireshark抓包分析Ping过程

实训1 Wireshark抓包分析Ping过程

实训目的

* 初步了解Wireshark的使用。
* 能分析Ping过程。

实训背景

PING(Packet Internet Groper， 因特网包探索器)，用于测试网络是否连通的程序，在Windows、Linux、Unix下都是标配程序，Ping发送一个ICMP(Internet Control Messages Protocol， 因特网信息控制协议)Request，接收方收到后，马上回复一个ICMP Echo(Reply)。

实训拓扑

实训1 Wireshark抓包分析Ping过程

实验所需设备：

设备类型	设备型号	设备数量
交换机机	S3760	1
PC	Wiindows 10	1

实训步骤

步骤1：配置SW1交换机。

1. Ruijie>enable

2. Ruijie#configure terminal

3. Ruijie(config)#hostname SW1

4. SW1(config)#interface vlan 1

5. SW1(config-if-VLAN 1)#ip address 192.168.1.1 255.255.255.0

6. SW1(config-if-VLAN 1)#end

7. SW1#

复制代码

步骤2：给PC1配置IP。

实训1 Wireshark抓包分析Ping过程

PC1的IP设置好之后，系统会询问你本台电脑是否要被网络上的其他设备发现，点“是”。

实训1 Wireshark抓包分析Ping过程

步骤3 启动Wireshark。

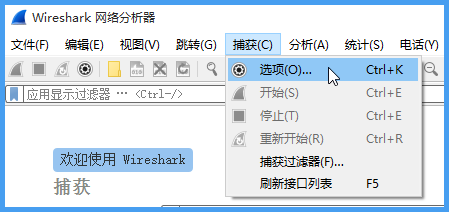

在PC1上启动Wireshark，点击菜单“捕获”->“选项”。

实训1 Wireshark抓包分析Ping过程

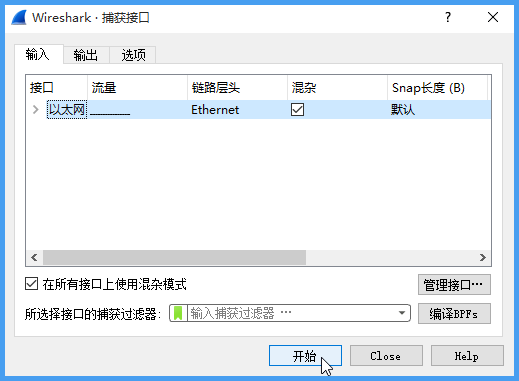

点击“以太网”，点击“开始”。

实训1 Wireshark抓包分析Ping过程

步骤4 开始ping。

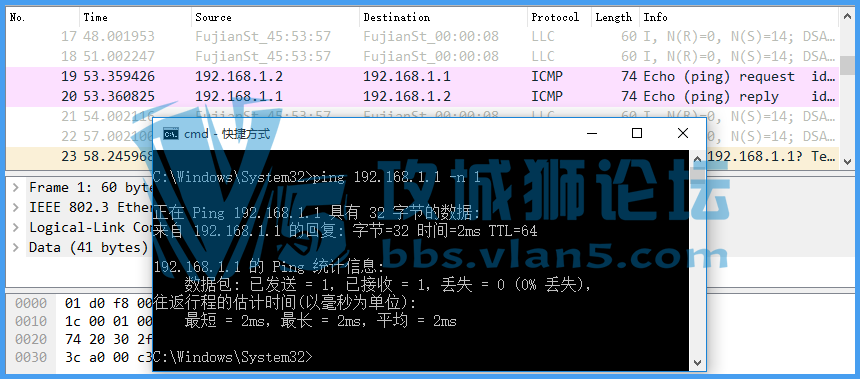

在PC1上启动cmd窗口，运行ping命令(只Ping 1次)。

1. ping 192.168.1.1 -n 1

复制代码

实训1 Wireshark抓包分析Ping过程

通过上图的Wireshark抓包，我们看到，ping发出Length=74，Info=Echo(ping) request的包，收到Length=74，Info=Echo(ping) reply的包。

实训问题

问题1:在SW1中ping PC，能否ping通，显示什么内容？

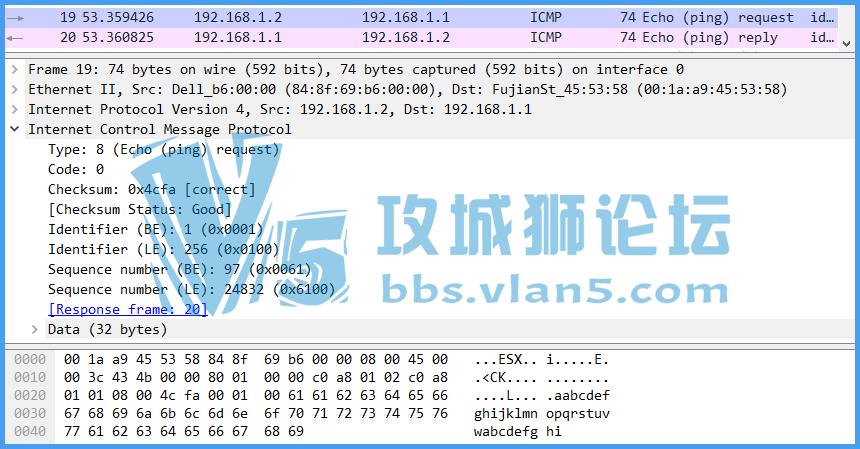

问题2:在Wireshark中点击Echo(ping) request的包，看包内各个字段分别是什么内容，代表什么意思。

实训1 Wireshark抓包分析Ping过程

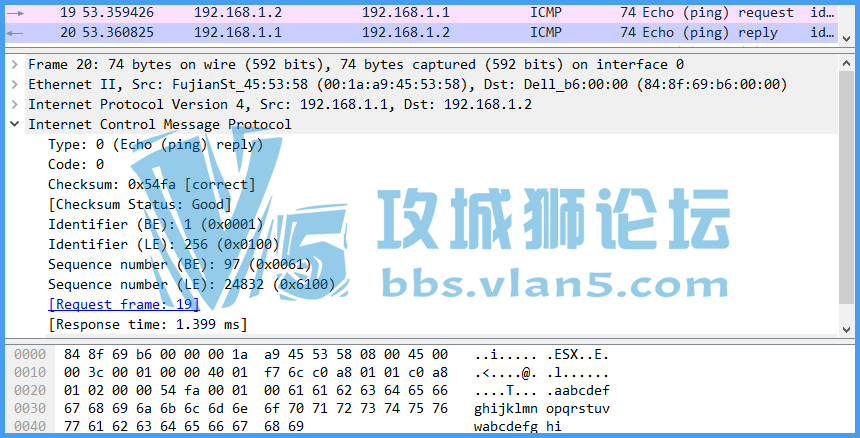

问题3:在Wireshark中点击Echo(ping) reply的包，看包内各个字段分别是什么内容，代表什么意思。

实训1 Wireshark抓包分析Ping过程
