前言
" w; Q& Q) m9 \0 {+ T跨域MPLS-VPN作为目前数通方向的重中之重，熟知跨域MPLS-VPN的工作原理应该是每位工程师必修的课程，今天我们就重点了解一下跨域MPLS-VPN。
; b! i% H: s X ?% S/ D 简介% u+ V) m( B. ~
首先，我们要先了解一下什么是跨域VPN。* H* p' y* d2 s0 e# a
随着MPLS VPN解决方案的广泛应用，服务的终端用户的规格和范围也在增长，在一个企业内部的站点数目越来越大，某个地理位置与另外一个服务提供商相连的需求变得非常的普遍，例如国内运营商的不同城域网之间，或相互协作的运营商的骨干网之间都存在着跨越不同自治域的情况。
* @9 P% B% j6 H& n6 H# |+ D一般的MPLS VPN体系结构都是在一个自治系统AS（Autonomous System）内运行，任何VPN的路由信息都是只能在一个AS内按需扩散，没有提供AS内的VPN信息向其他AS扩散的功能。因此，为了支持运营商之间的VPN路由信息交换，就需要扩展现有的协议和修改MPLS VPN体系框架，提供一个不同于基本的MPLS VPN体系结构所提供的互连模型——跨域（Inter-AS）的MPLS VPN，以便可以穿过运营商间的链路来发布路由前缀和标签信息。
' }' [- Z' {& R% P) k j4 aRFC4364中提出了三种跨域VPN解决方案，分别是：
1 h5 f0 ^/ e6 i V* {; X9 k e7 n跨域VPN-OptionA（Inter-Provider Backbones Option A）方式：需要跨域的VPN在ASBR（AS Boundary Router）间通过专用的接口管理自己的VPN路由，也称为VRF-to-VRF；% F* f0 j, v/ D. G/ v, V5 F' B* S
跨域VPN-OptionB（Inter-Provider Backbones Option B）方式：ASBR间通过MP-EBGP发布标签VPN-IPv4路由，也称为EBGP redistribution of labeled VPN-IPv4 routes；% \9 H9 _6 {- Y% Y# e
跨域VPN-OptionC（Inter-Provider Backbones Option C）方式：PE间通过Multi-hop MP-EBGP发布标签VPN-IPv4路由，也称为Multihop EBGP redistribution of labeled VPN-IPv4 routes。 详细解读
3 r" F+ ~! g/ c" L在跨域VPN中，我们熟知的有三种解决方案，分别是：OptionA、OptionB、OptionC。无论是哪种解决方案，其实我们需要解决重点的问题就两个：一是VPN的路由怎样从当前自己的AS传递到另一个AS中；二是访问时需要使用的标签应该如何获取。* ?0 i8 i/ Z! N5 a2 b5 v+ h; J
我们简单的看一下各种解决办法的区别。
9 q( K O( y9 Y4 HOptionA的解决方案比较容易理解，简单来说就是两个同域的MPLS-VPN拼接在一起。而精髓就是把ASBR当做PE设备，对端整个AS当做CE设备。0 Y9 j) s" L. `9 z
泰涨知识 | 跨域MPLS-VPN分享
- r6 i8 q2 r; z+ m( ~5 L5 ]7 g

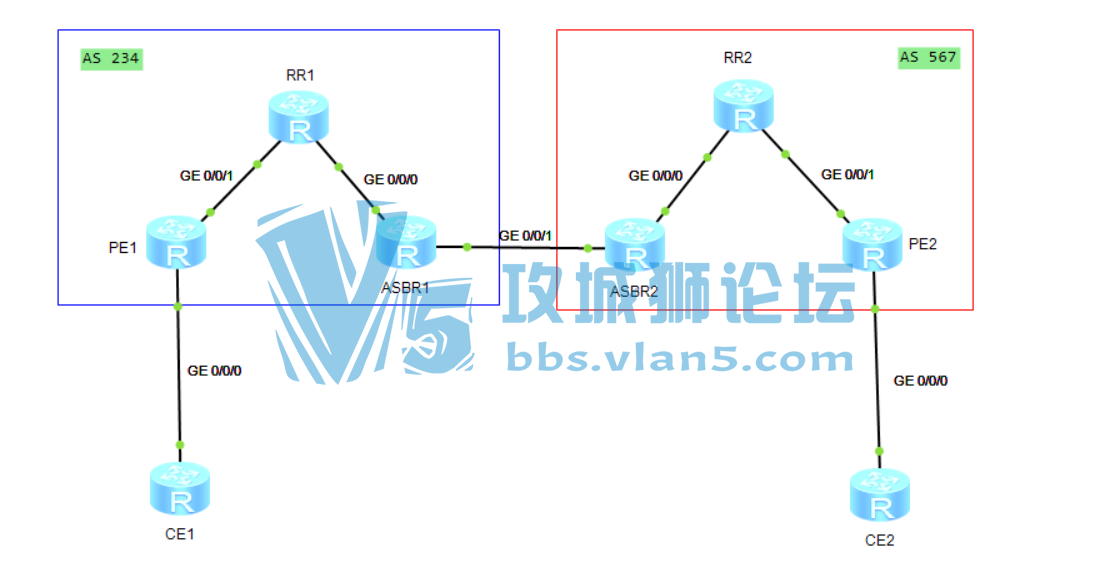

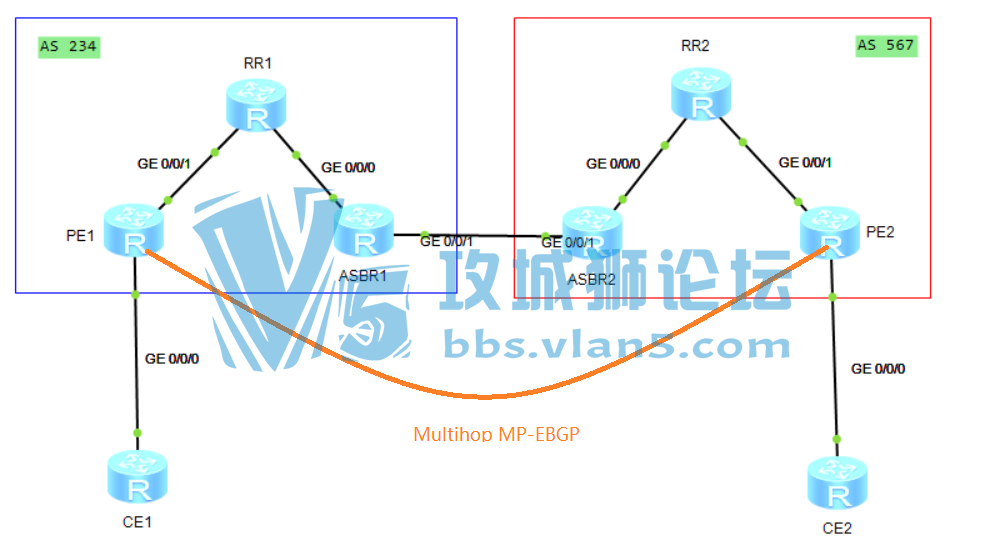

如图所示，一张标准的跨域VPN的物理拓扑图，而OptionA的解决方案就是把对端的AS当做自己的CE设备，ASBR当做PE设备，通过在ASBR上绑定实例，将VPNV4的路由变成IPV4的路由传递给对端，在ASBR之间传递的是IPV4的路由，所以无需运行MPLS，解决了我们提到的两个问题。
3 v Q2 W V; L$ @+ ]) S8 z那为什么说OptionA是两个同域的MPLS-VPN拼接在一起呢？我们看一下OptionA的逻辑拓扑。 : O0 n: Y; y. A( w _- v
泰涨知识 | 跨域MPLS-VPN分享

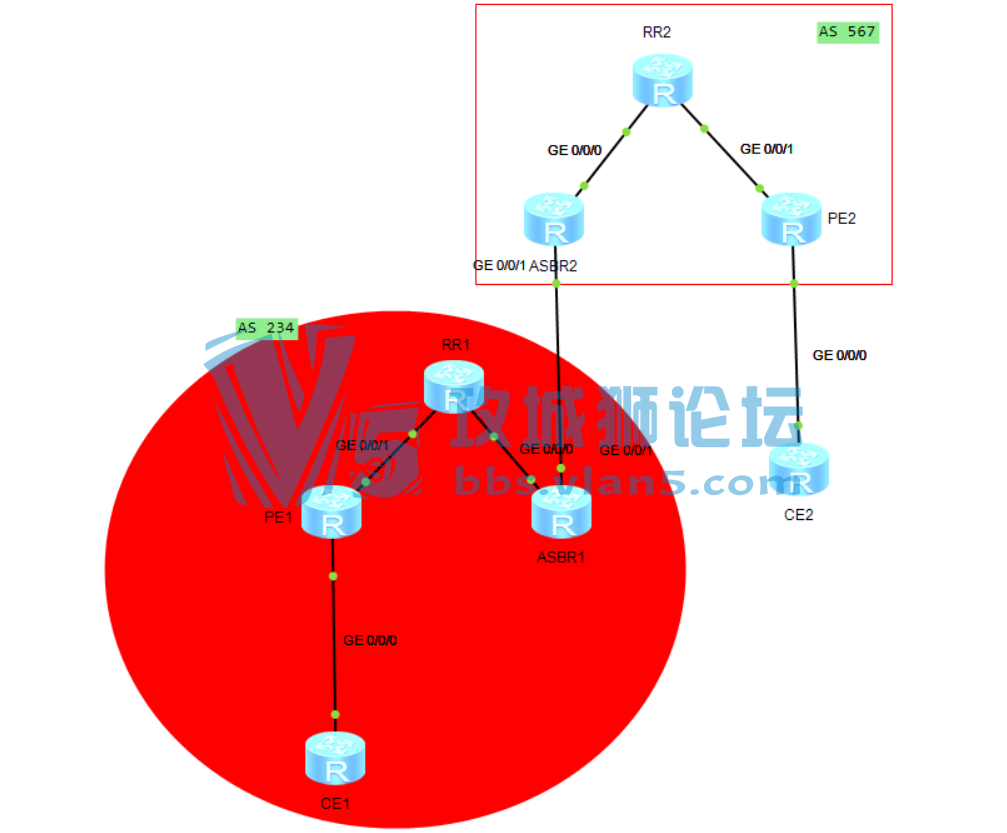

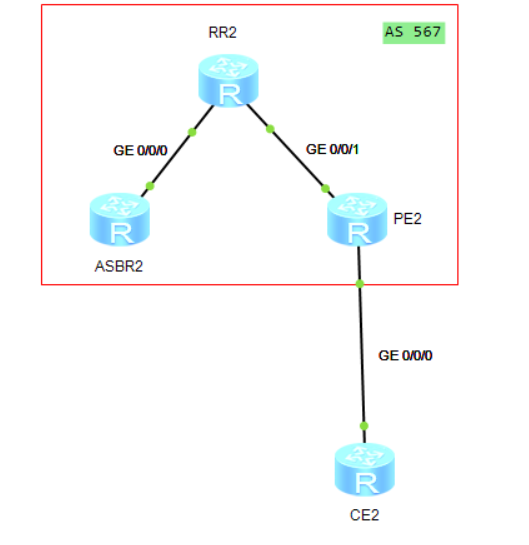

" a! Z3 N- h% W7 c' M- f* u- k) b如图所示，我们可以将ASBR1当做PE设备，而包含ASBR2在内整个右边所有的设备当做一个大的逻辑路由器，将这个逻辑路由器当做一个普通的CE设备，这时其实就可以发现，这个逻辑拓扑其实就相当于我们同域的MPLS-VPN，包括配置几乎和同域的VPN配置相同，在PE1与ASBR1之间建立MP-IBGP的邻居关系，在ASBR1的下行接口绑定实例，AS234内运行MPLS与LDP协议。

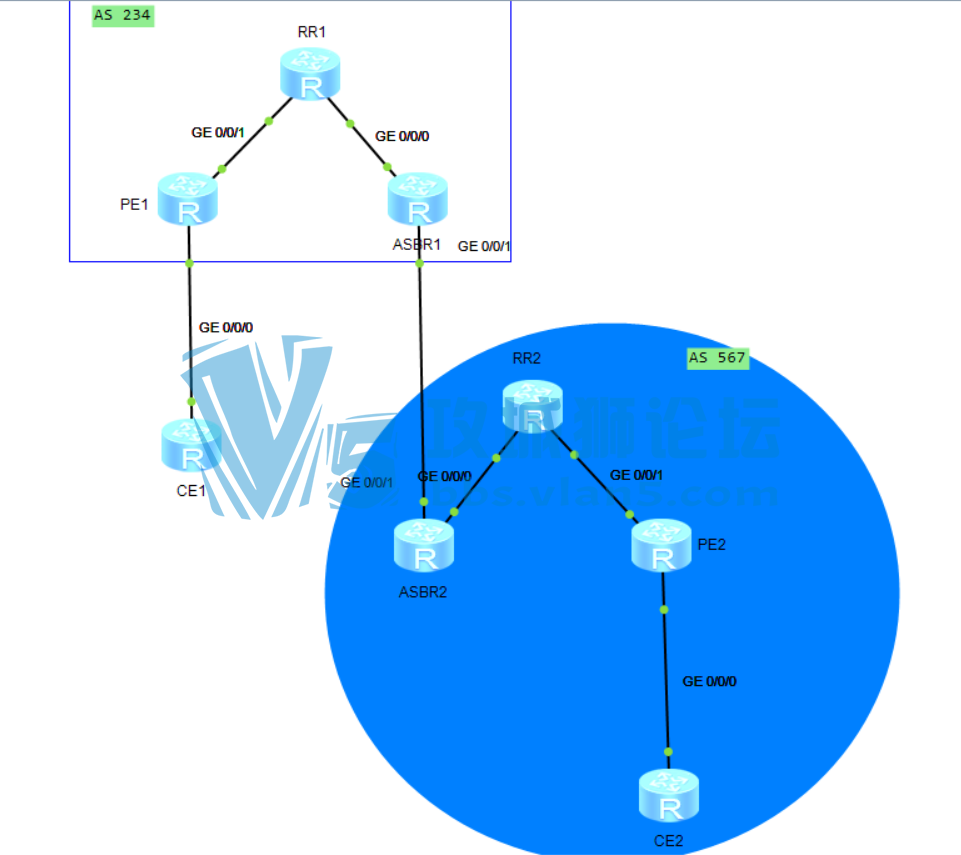

7 B+ x! z6 a) y' fAS234的配置完成后，以AS567为中心的逻辑拓扑如下： 7 n- y, P; _) S. u8 \1 s
泰涨知识 | 跨域MPLS-VPN分享
$ _+ @1 W0 U, F( B$ f

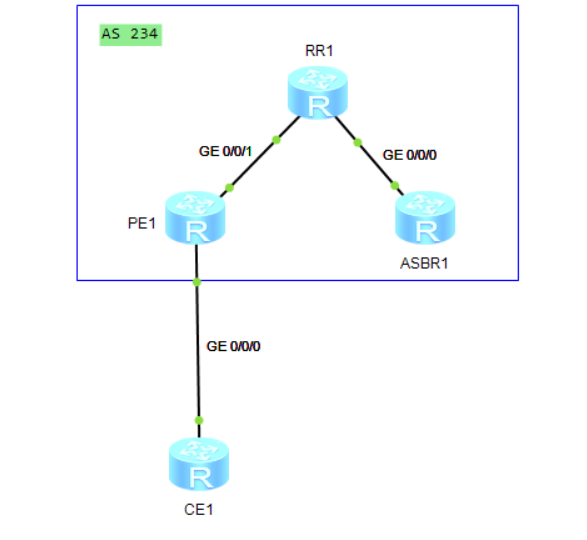

" U7 h* r$ W) s- I5 ]如图所示，同理，也是将对方的整个AS当做自己的一个逻辑上的CE设备去处理，以同域的方式配置AS567，同样的配置MP-IBGP邻居，绑定实例，以及MPLS和LDP。 ]9 L. F: G/ u' Q; P
所以，跨域OptionA的解决方案很简单，唯一要注意的是，既然要把ASBR当做PE去使用，ASBR就要有处理VPN路由的能力，在ASBR之间绑定实例，传递IPV4的路由，那么ASBR上的RT值的配置就要注意，PE1出入方向的RT，要和ASBR1出入方向的RT相同，ASBR2出入方向的RT要和PE2的出入方向的RT相同。
3 c0 C0 [/ u2 E# U. H/ o最后总结一下OptionA的特点： # `. g) m. l! ]/ e H" ]" X: ^
优点是配置简单：由于ASBR之间不需要运行MPLS，也不需要为跨域进行特殊配置。
# g2 Z: l! _$ p% R6 ^0 z* q缺点是可扩展性差：由于ASBR需要管理所有VPN路由，为每个VPN创建VPN实例。这将导致ASBR上的VPN-IPv4路由数量过大。并且，由于ASBR间是普通的IP转发，要求为每个跨域的VPN使用不同的接口，从而提高了对PE设备的要求。如果跨越多个自治域，中间域必须支持VPN业务，不仅配置量大，而且对中间域影响大。在需要跨域的VPN数量比较少的情况，可以优先考虑使用。 接下来，我们看一下OptionB的解决方案。
9 _9 r" N% K' S2 u0 B4 HOptionB的解决方案对比OptionA的解决方案更加的取巧一些，在OptionA的基础上进行了更改，在OptionA中，ASBR之间使用的是实例，传递IPV4路由的方式，这种方式需要在ASBR上参与路由计算，而OptionB在ASBR之间建立MP-EBGP的邻居关系，使ASBR只作为一个传递者，从本端PE收到VPNV4路由后，直接通过与对端ASBR的MP-EBGP的邻居关系传递给对端，再通过对端ASBR与对端PE的MP-IBGP的邻居关系而进行接收。 1 N1 E2 C0 x7 Y* i. y& i
那OptionB怎样简单的去处理呢？如同OptionA一样，也是简单的两个同域的逻辑拓扑，只不过将当做PE的ASBR设备没有连接任何的CE设备：
) x% C! E: P Y; z7 U6 |8 x: h
泰涨知识 | 跨域MPLS-VPN分享
泰涨知识 | 跨域MPLS-VPN分享
& \% K( ]3 J% H, U* m如图所示，先将两个AS内的设备配置成同域的方式，ASBR当做PE使用，在PE与ASBR之间运行MP-IBGP，AS内运行MPLS与LDP。但ASBR上无需配置实例。然后将AS234整个AS当做一台PE设备，AS567当做另一台PE设备，在两个逻辑上的PE设备间建立MP-EBGP的邻居关系传递VPNV4的路由。
3 g2 y1 N9 ^3 c, u
' r1 l5 f t: i2 D( z3 O2 C
泰涨知识 | 跨域MPLS-VPN分享
0 k4 n! w% c `+ `

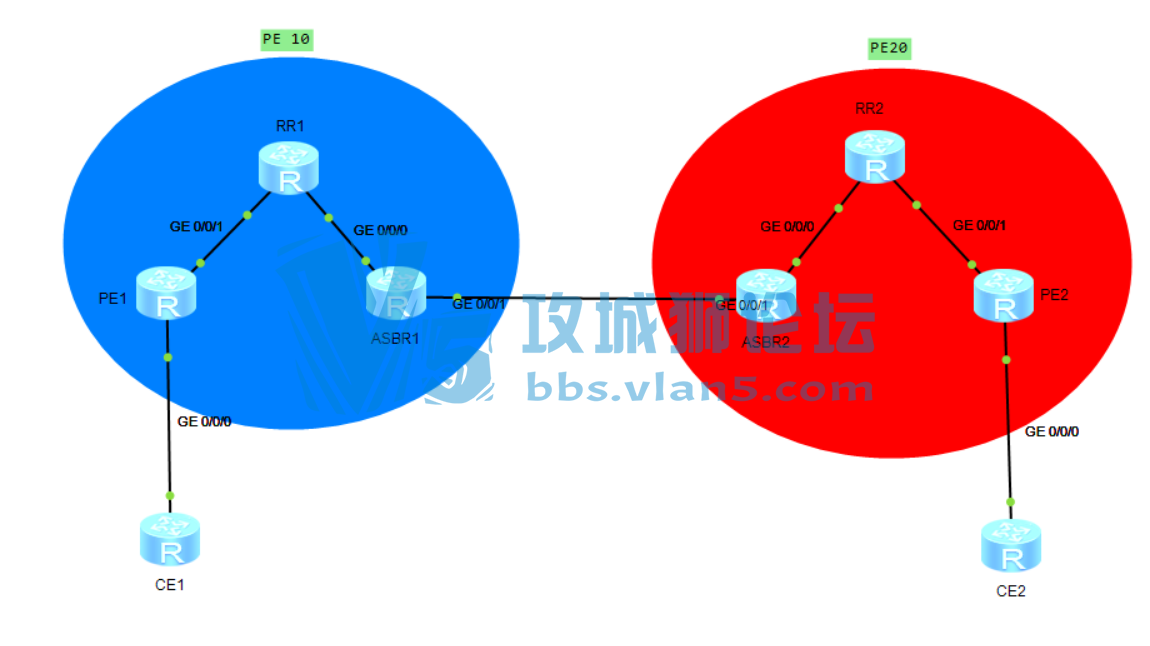

如图所示，蓝色的逻辑路由器PE10和红色逻辑路由器PE20，之间建立MP-EBGP的邻居关系。
: H: j# O K9 q4 J: Q* z; y$ b其实最后我们虚拟的这个PE10和PE20所组成的拓扑，和基础的同域VPN的概念没有任何区域，两台设备之间建立VPN的邻居关系，只不过两个ASBR之间是EBGP而已。 1 M7 g$ W; X) ^, n1 T
而OptionB要注意的是，由于ASBR间传递的是VPNV4的路由，所以在ASBR之间需要运行MPLS传递私网标签，并且ASBR设备只作为传递者，无法直接处理带着RT值的VPNV4路由，所以当收到PE传来的路由时，需要在ASBR上配置忽略RT值检查的命令：在BGP的ipv4-family vpnv4进程下undo policy vpn-target，并且保证PE1出入方向的RT要和PE2出入方向的RT相同。
. z+ @! ?2 m7 p( d6 ~& [1 e+ r最后总结一下OptionB的特点： $ J3 [! X, x6 {& K' q" ~9 Q0 B
优点是不同于OptionA，OptionB方案不受ASBR之间互连链路数目的限制。
. r# c& e Q& x5 [! q. T
缺点是局限性：VPN的路由信息是通过AS之间的ASBR来保存和扩散的，当VPN路由较多时，ASBR负担重，容易成为故障点。因此在MP-EBGP方案中，需要维护VPN路由信息的ASBR一般不再负责公网IP转发。 接下来，我们看一下OptionC的解决方案。
) ?1 b6 S. B! @9 `前面介绍的两种方式都能够满足跨域VPN的组网需求，但这两种方式也都需要ASBR参与VPN-IPv4路由的维护和发布。当每个AS都有大量的VPN路由需要交换时，ASBR就很可能阻碍网络进一步的扩展。 / k/ d6 I6 m, |5 c6 L& ~
解决上述问题的方案是：ASBR不维护或发布VPN路由，PE之间直接交换VPN路由。ASBR通过MP-IBGP向各自AS内的PE设备发布标签IPv4路由，并将到达本AS内PE的标签IPv4路由通告给它在对端AS的ASBR对等体，过渡AS中的ASBR也通告带标签的IPv4路由。这样，在入口PE和出口PE之间建立一条LSP；不同AS的PE之间建立Multihop方式的EBGP连接，交换VPN-IPv4路由；ASBR上不保存VPN-IPv4路由，相互之间也不通告VPN-IPv4路由。
) d6 r2 U; ` d+ r$ q
泰涨知识 | 跨域MPLS-VPN分享
) o3 o# k( @" |( q( Q# a- T
如图所示，OptionC的解决方案在邻居建立和路由传递上面都比较简单，直接在两个PE之间建立多跳的MP-EBGP的邻居关系，传递VPN的路由，这样中间的设备就不需要处理VPN路由。如果在有RR的场景下，也可以直接在RR上建立多跳的MP-EBGP的邻居关系，但如果在RR场景下，则需要在BGP的IPV4-family vpnv4进程下配置peer x.x.x.x next-hop-invariable，不改变VPNV4路由的下一跳，不然会影响访问时的LSP。 ; a0 Y% b- Y+ s. n
在OptionC方案中的路由传递问题很好的得到了解决，但是另一个标签产生传递的问题才是OptionC的重点。 8 n2 i% `! L# [/ V; r
由于邻居关系是在PE间直接建立，PE在收到发来的VPNV4路由的下一跳是对端的PE，收到的私网标签也是由对端PE发送，所以我们需要构建一条两台PE之间的LSP。由于两台PE处于不同的AS，所以ASBR中间的部分无法使用LDP来进行标签分配，所以需要在ASBR上通过策略的方式使用BGP协议来进行标签分配。并且在ASBR收到对端发来的标签后，也要向本端的PE进行标签分配。
; @! i( n" _" `1 `: I& z S" E, l
泰涨知识 | 跨域MPLS-VPN分享
" ?% G: f' z7 a* f" A如图所示，ASBR间需要通过策略来进行标签分配，在收到对端ASBR发来的标签后，再向本端的PE分配标签。但在向本端PE分配标签时，有两种分配方式，一种是使用策略通过BGP分配标签，另一种是通过LDP使能lsp-trigger bgp-label-route 的方式分配。同时这两种分配方式也对应着OptionC的两种解决方案：OptionC（方案一）与OptionC（方案二）。 ; [7 s) `9 }: E6 Y7 S% {
这两种方案在传递VPN路由，ASBR间分配标签没有任何区别，唯一的区别在于各自AS内部的底层协议的使用，OptionC（方案一）中AS内部的底层协议使用的是BGP，那么在收到对端PE的路由时，则可以直接使用ASBR之间传递的BGP路由，那么在ASBR向本端的PE生成标签时就需要通过策略的方式使用BGP协议分配标签。而在OptionC（方案二）中，AS背部的底层协议使用的是OSPF/1SlS之类的IGP协议，在收到收到对端PE的路由时，则需要在ASBR上将对端ASBR传来的BGP的路由引入到IGP中，那么则需要在ASBR上通过LDP使能lsp-trigger bgp-label-route 的方式分配标签，这样内部的PE通过LDP的方式收到标签，则可以直接使用LDP的LSP迭代到对端。 : j) j, J }0 D0 Q) P9 l; u
泰涨知识 | 跨域MPLS-VPN分享
! ]5 d+ q" ^0 V: F( |& z
跨域VPN-OptionC的特点
+ i( M8 |3 Q# o7 u# kVPN路由在入口PE和出口PE之间直接交换，不需要中间设备的保存和转发。VPN的路由信息只出现在PE设备上，而P和ASBR只负责报文的转发，使得中间域的设备可以不支持MPLS VPN业务，只需支持MPLS转发，ASBR设备不再成为性能瓶颈。因此跨域VPN-OptionC更适合在跨越多个AS时使用。更适合支持MPLS VPN的负载分担。缺点是维护一条端到端的PE连接管理代价较大。 & Z5 D' h0 k, @; Z3 e+ ]! Q

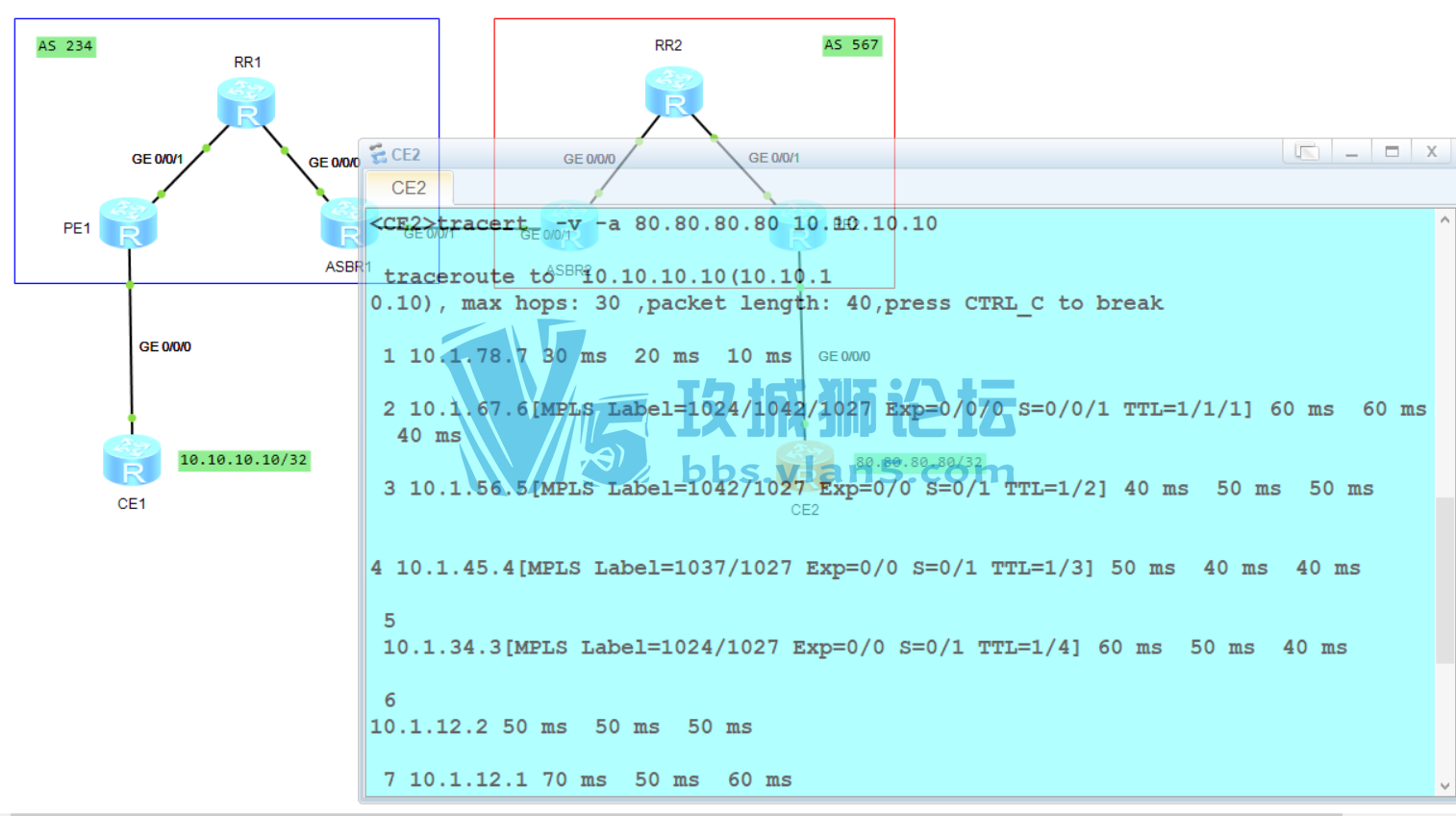

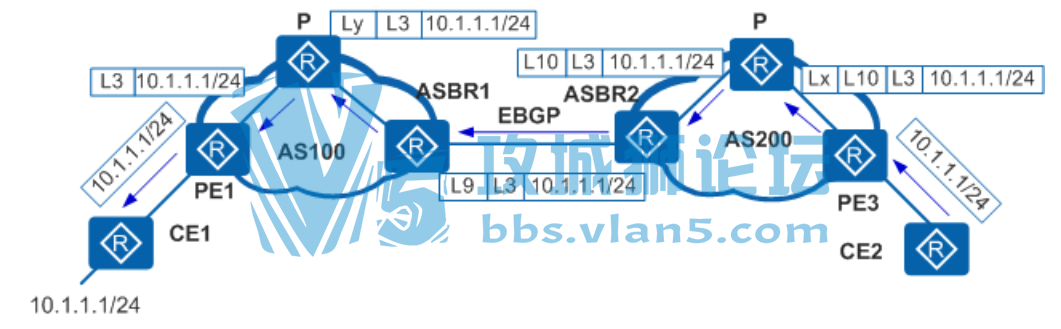

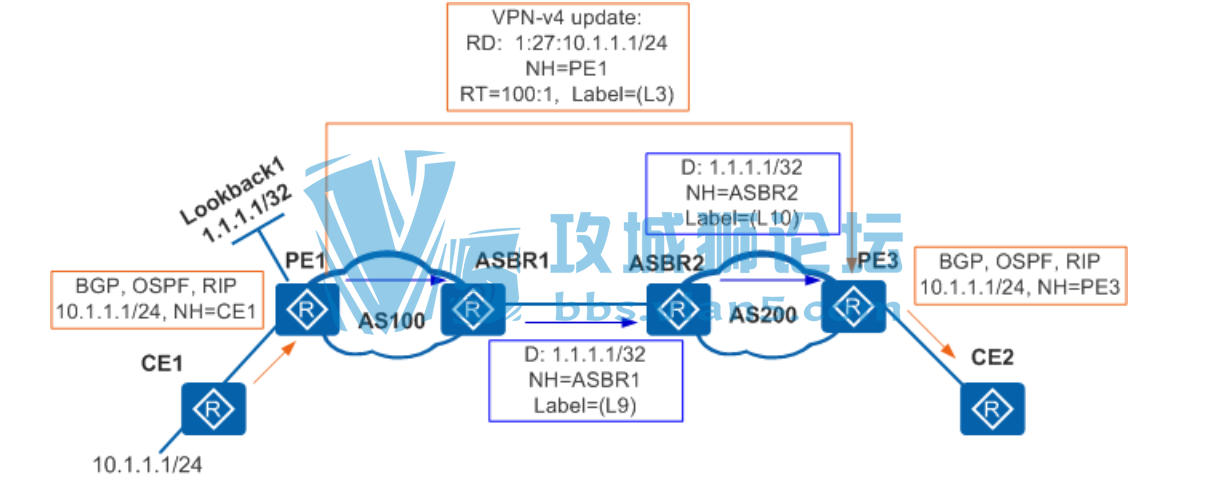

最后附一张访问的路径图给大家参考。
% \( m2 @; E! N- n; p0 H I
泰涨知识 | 跨域MPLS-VPN分享
, p/ }& v+ ^2 G: c! Q `
" n% T9 b' F m% w4 A0 n
希望大家能够有所收获。 - K- o o- T0 I3 u( H
|
