本帖最后由 微思网络IT认证 于 2022-9-28 15:40 编辑
: ^4 D# w8 z D2 V4 @6 X6 u. m+ B; h0 E8 G* a4 i0 S
给大家分享一篇 MSTP配置 文档，希望对大家的学习、工作有帮助，文末有可下载查看& I+ p) X9 t/ D% P4 {

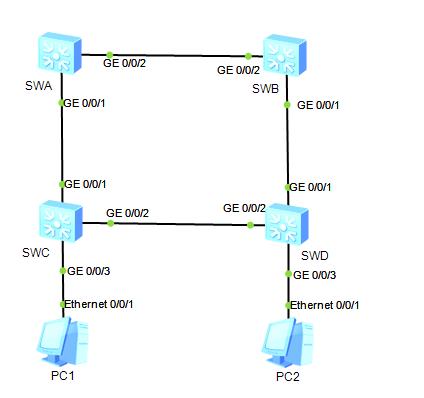

实验拓扑：
% ^& X$ e% t$ M9 a5 |. z1 p
【每日技术分享】华为HCIA/HCIP/HCIE MSTP配置
0 _) l; g; M0 o& L3 [) \
4 ] ~7 }1 O2 s
0 R% U h: M3 h4 D8 N实验要求：& D7 ^3 L k6 M: p5 l
为实现分别属于不同VLAN的的流量能够进行负载均衡，可采用MSTP来实现，VLAN1~10为一组，VLAN11~20为二组；
: m: F" z! E' \ c要求SWA成为组一的根，组二备份的根，SWB成为组二的根，组一备份的根，vlan1-10走SWC-SWA；vlan11-20走SWD-SWB。
- s& w! ^& I5 k" r
0 X% w9 K F/ r$ _
; J% D+ W5 I1 t n) @ A实验步骤：
- h7 a. A2 X, ?* E( B$ vSWA配置：
" c \! d0 d/ Q* jvlan batch 2 to 207 k5 f1 G7 ? j( {' B6 y
#
8 _0 `/ k/ W7 X/ v/ I. R# J& K ]stp instance 1 root primary/ S0 F/ p9 d( w# W6 F; ~6 q; G
stp instance 2 root secondary6 B% d' K+ }$ m
stp region-configuration6 V9 y" q0 n) p
region-name RG1& s$ d$ ]7 @- ^! E
instance 1 vlan 1 to 10
' t9 D# m. T) _, L% L. j* w$ L instance 2 vlan 11 to 208 S$ A5 w7 e" {/ h7 t- S4 c+ r
active region-configuration& d* D9 l$ t8 E7 z
interface GigabitEthernet0/0/1) ^: j* D7 d8 e2 z6 w& R% y; p( L
port link-type trunk
& ]; l% w: K/ m' x- n" T) S8 @ port trunk allow-pass vlan 2 to 40943 q; h6 A* U( M( w: s0 Q
#
/ J! [ b- h9 H- |7 linterface GigabitEthernet0/0/29 r1 L) a: } _: d' s
port link-type trunk
4 d" H) \2 D- b# o! b( w port trunk allow-pass vlan 2 to 4094! u% i5 E* Z5 B5 z$ \4 l v
1 ]* E0 K2 R- j x' T
( K6 o7 O0 D s# J+ g V2 L1 q8 WSWB配置：
! n" f+ J2 ~3 f+ T. c* p, kvlan batch 2 to 20
. ]$ u7 f1 `% n! t. X8 @" o#
! }7 c& X0 [0 istp instance 1 root secondary
# K$ Y3 ~3 f, Hstp instance 2 root primary
; F: ?8 g9 M0 ~9 l* ~' o0 R4 |stp region-configuration
8 y1 {# E2 s8 d9 [/ H6 { region-name RG1
* v7 Z# l) l; d/ _6 f2 A5 K. \% a instance 1 vlan 1 to 10; n( y5 F/ @$ |* H4 L* a
instance 2 vlan 11 to 20
/ n4 a6 X- N2 I active region-configuration
+ B! }0 D' ?/ `/ \1 ~. d1 |; a) v+ C0 `2 |
interface GigabitEthernet0/0/10 f9 i4 z6 k. _- b5 d* N
port link-type trunk, H; K/ P% ?( v& O! o: z
port trunk allow-pass vlan 2 to 40940 k, R- Q7 M6 w, x4 f; A. I; _' p
#
) d/ Z) M& H4 Rinterface GigabitEthernet0/0/2- P5 d( ~, V& g- A. I3 [
port link-type trunk- n4 e e8 }9 i8 ^3 X, h! m$ h
port trunk allow-pass vlan 2 to 4094
! f$ X: C: Z$ g* V' Y4 j W) v7 n3 ^, r; X9 s# U+ B* p0 `& X
; r. `" m( k; i+ P
SWC配置：: `) P+ V# R# E' ^ u1 o
vlan batch 2 to 20
1 L9 c2 i/ k; t/ ?stp region-configuration/ u2 \. }% M: }8 C" D' E
region-name RG1
3 e9 Y' N h/ o( J' [, W instance 1 vlan 1 to 10
* C2 x, U/ e/ N# L: z instance 2 vlan 11 to 20
# c, {3 e% k; X+ K( V active region-configuration3 c$ P) x3 l& F0 \; K5 W( E
" I3 b. w3 |* I8 ?% R% k& X( m. zinterface GigabitEthernet0/0/1
: d7 Z, E6 R7 i% d/ t) d port link-type trunk4 I. ^4 L$ k' r3 G$ ^, o
port trunk allow-pass vlan 2 to 40948 e% ^& f4 k8 T2 m$ ~8 U' ]
#
1 f6 v( T! m) J; O4 I( u1 l# kinterface GigabitEthernet0/0/2' i8 U. P) _1 T7 Z6 H! X) U I
port link-type trunk
* J Q( `5 Z3 F4 r# G port trunk allow-pass vlan 2 to 4094" y0 H* N9 d# ^0 X
stp instance 2 cost 200000$ e1 h! }' l. a$ Z' z7 [
interface GigabitEthernet0/0/3
5 G. Q( z, s a3 f% B8 X port link-type access
% @( ^$ O) R0 W' Z/ R; Y port default vlan 107 o. a$ B/ v1 E/ z+ H7 L* h4 { c
stp edged-port enable
+ b& }0 o5 b7 c
: T L5 m, e5 q: ^* b1 ? n' l. v" R) L+ X. P/ d
SWD配置：' j8 B1 t) ~; Y; V& P2 L
vlan batch 2 to 20
4 z1 L( q+ g5 o( l; `# Mstp region-configuration
6 ]! Z2 e6 Q# |% z region-name RG1
% H/ R8 U& v: E/ H7 l instance 1 vlan 1 to 10
+ r% m7 B: q9 G( m instance 2 vlan 11 to 20
( O; O3 `2 X3 A3 }3 @2 x7 o" L active region-configuration
' \8 w; E% D. B1 `4 Y6 H & A7 T5 `2 @2 x4 z: l
interface GigabitEthernet0/0/1. A! U7 [" G' u* [; G; A
port link-type trunk
- U3 V6 I1 L4 H& q1 H port trunk allow-pass vlan 2 to 4094
3 d3 |6 \, m5 e8 b' {1 V#
$ j& x8 A6 K9 A5 g, c6 rinterface GigabitEthernet0/0/2
p- A' ]6 E0 M8 D w) V port link-type trunk* s* N$ [/ n2 b+ x5 n
port trunk allow-pass vlan 2 to 4094
d9 S7 v) c3 Y/ } C6 t5 ^ stp instance 1 cost 200000
3 l7 U; @& g; ^ S1 l4 x- i## L0 o1 n& E% Q) Q
interface GigabitEthernet0/0/3
- O/ M, x1 ]3 R3 y( s) L; P1 u port link-type access5 O0 O; H, t7 i0 P9 j: h# g
port default vlan 20
& W' }# H( z3 O- k stp edged-port enable; E4 J4 w/ l$ K# l$ ~
0 K9 Y# O9 O& D2 S& a* A
: R1 l2 t8 R+ Q0 M/ V% E$ C# Q+ T% L
) ~% \; V! u0 c' V; ?8 Q! U+ g9 e& o( W. L
7 O+ @9 L: Y5 X! C, O* J! v8 g! I
验证：+ \5 I# i0 A$ B) R; l- {

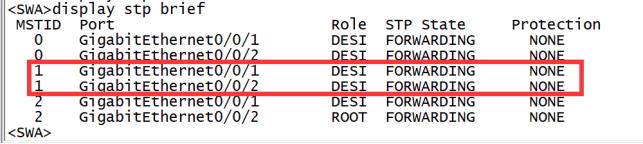

查看SWA端口状态6 I8 {) V% N. B3 G' a4 v
【每日技术分享】华为HCIA/HCIP/HCIE MSTP配置
5 ]5 W' u" a- l% w5 B J
. v+ m. ^! H" i9 o

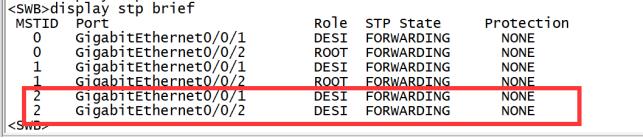

查看SWB端口状态1 F7 N" F; ?( ~7 ?( y: k6 C- J
【每日技术分享】华为HCIA/HCIP/HCIE MSTP配置
; @2 E/ e, ~# U# U: v0 A

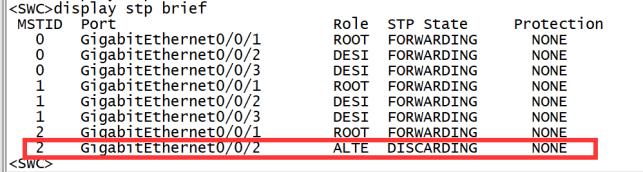

7 W" Y0 Q0 _7 {# n9 U查看SWC端口状态. `' Q8 R) k" O1 @$ d, T6 Q
【每日技术分享】华为HCIA/HCIP/HCIE MSTP配置
6 Y" _& \$ L$ o* I. f; C" ?" R# E$ m8 N1 ] V) {3 R7 k6 g/ W3 d

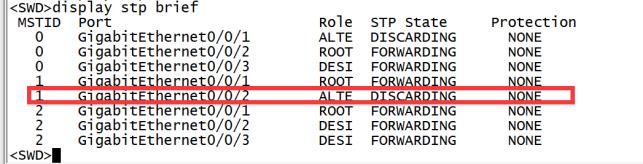

查看SWD端口状态
& c+ ?1 ]# H; w
【每日技术分享】华为HCIA/HCIP/HCIE MSTP配置
1 g0 \ H8 |" L$ |, T: y% b" S) x) H N: U7 ^3 }) R0 _
3 X, x+ g1 E; O* x+ S1 W2 |$ Z; e
